Größe: 3,5 Zoll
Auflösung: 320*240
Schnitts telle: RGB
Ansicht winkel: IPS
Helligkeit: 350 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

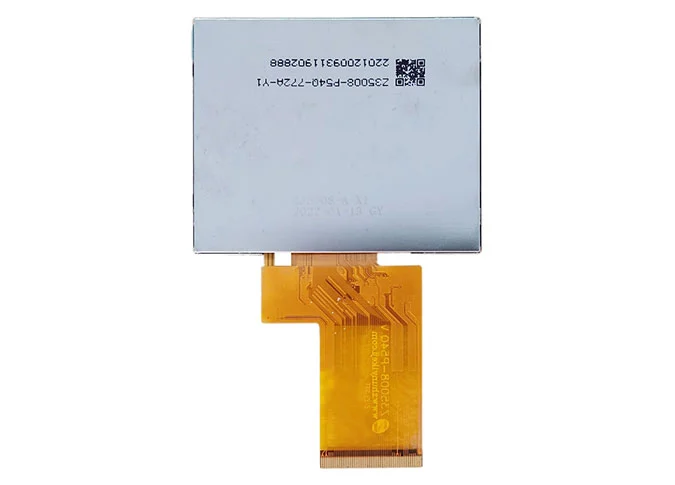

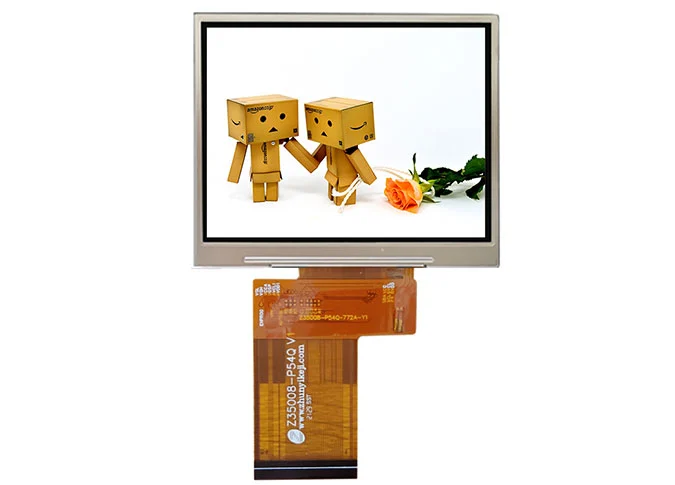

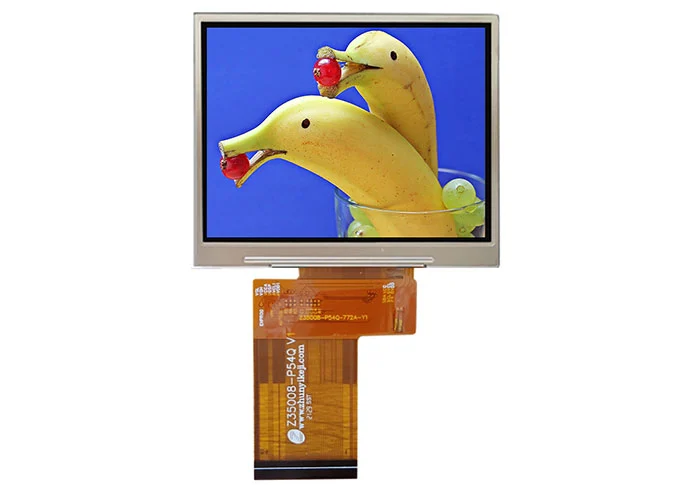

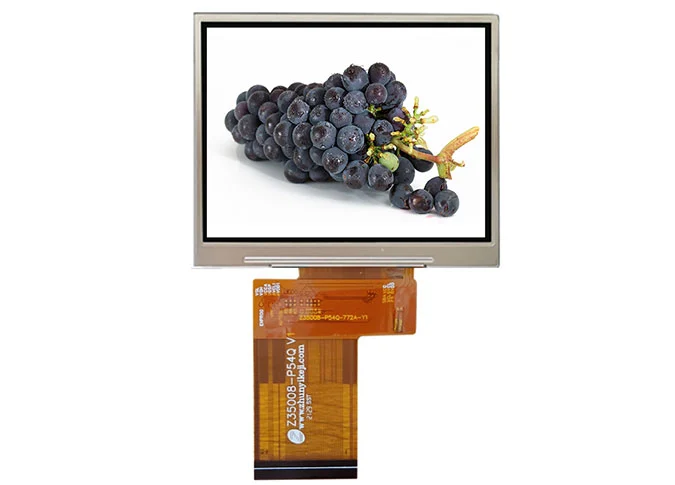

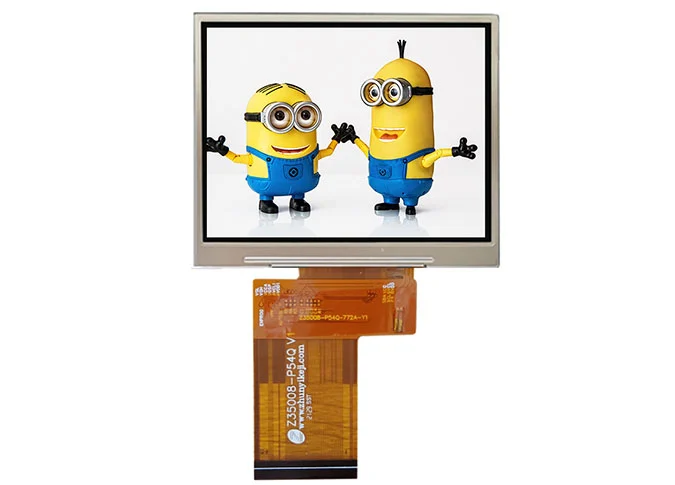

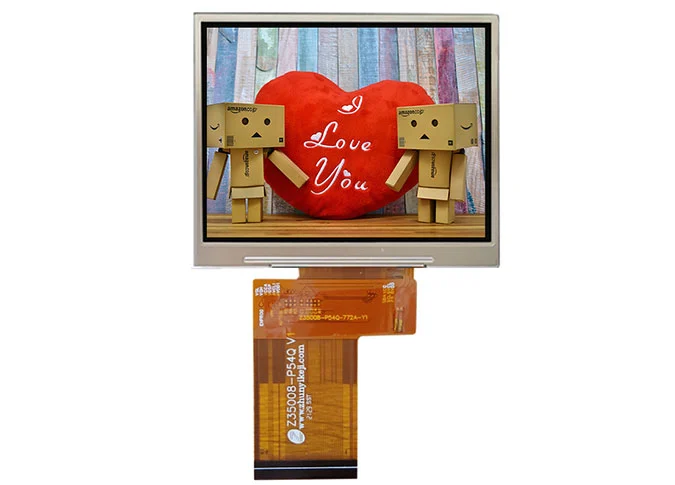

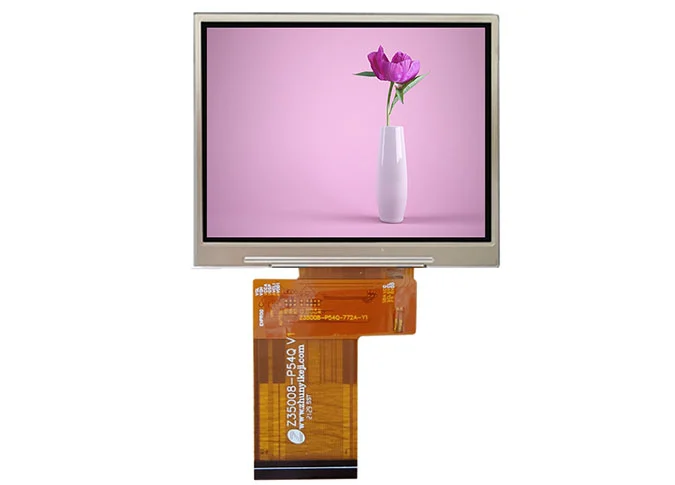

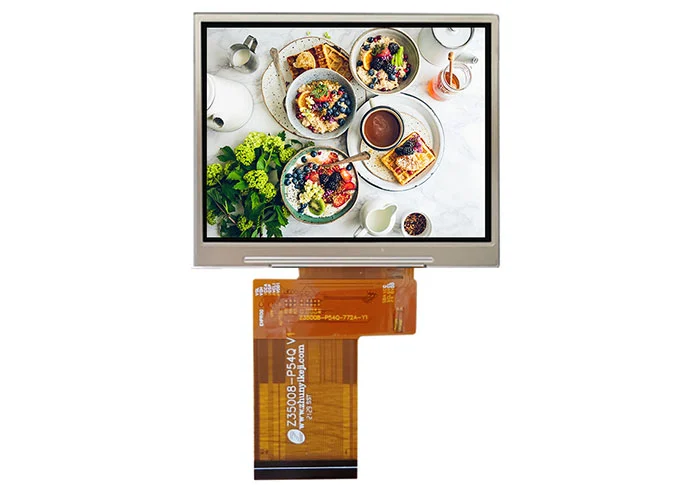

Z35008 ist eine farbige aktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit einer Auflösung von 320*240. Durch die IPS-Technik (In-Plane Switching) hat dieses 3 "LCD-Modul einen größeren Blickwinkel. DieseChinesischer LCD-BildschirmIst eingebauter ST7272A Treiber IC. Dieses a-Si TFT LCD-Modul kommt mit RGB-Schnitts telle.
Wenn Sie spezielle Anforderungen haben, wie Antriebs-IC-Schnitts telle, FPC, Touch-Panel, Hintergrund beleuchtung usw., können wir zur Verfügung stellenChina benutzer definierte LCD-AnzeigeFür dich.
Als einQuadratischer LCD-Bildschirm Fabrik, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der horizontale 3-Zoll-LCD-Bildschirm ist medizinisch, Armaturen brett kam, POS, Spieler, Kosmetik instrument, Haushalts gerät, QRcode-Scanner, Infrarot temperatur, Übersetzer, Musik player, Smart Home, Industrie, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.5 | inch |
2 | Display Resolution | 320 (H) × RGB × 240 (V） | pixels |
3 | Pixel Pitch | 73 (H) × 219 (V） | um |

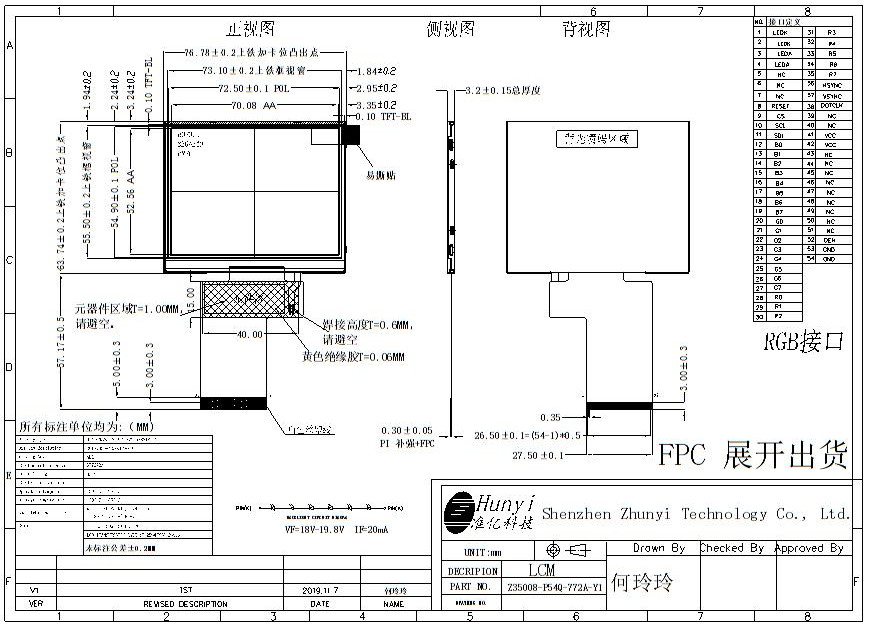

4 | LCM Outline Dimension (Without FPC） | 76.78 (W) × 63.74 (H) × 3.2 (T) | mm |
5 | LCD Outline Dimension | 75.10 (W) × 60.26 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 70.08 (W) × 52.56 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7272A | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 6.2% Min: 5.25% | - |
13 | LCD Contrast Ratio | Typ.: 1200 Min: 900 | - |
14 | FPC Version | Z35008-P54Q V1 | - |
15 | Interface | RGB+SPI | - |
16 | Operating Temperature | -30°C~ 85°C | - |
17 | Storage Temperature | -30°C~ 85°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 400 | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3-4 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
5-7 | NC | No Connection |
8 | RESET | LCM RESET PIN |
9 | CS | Chip Select input PIN |
10 | SCL | LCM SPI clock (SCL) clock (SCLK) |
11 | SDI | LCM SPI data (SDI) data Input and Output (MOSI) |
12-19 | B0-B7 | DATA BUS |
20-27 | G0-G7 | DATA BUS |
28-35 | R0-R7 | DATA BUS |
36 | HSYNC | Horizontal sync. Signal in RGB I/F. |
37 | VSYNC | Vertical sync. Signal in RGB I/F. |
38 | DOTCLK | Pixel clock signal in RGB I/F |
39-40 | NC | No Connection |
41-42 | VCC | POWER SUPPLY (2.8V/3.3V) |
43-51 | NC | No Connection |
52 | DEN | Data enable signal in RGB I/F DE mode. |
53-54 | GND | Ground |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
Zhunyi Technologie achtet auf die Qualität und den Service. Willkommen, um uns zu besuchen und Hände für eine erfolgreiche Zukunft zu verbinden.
