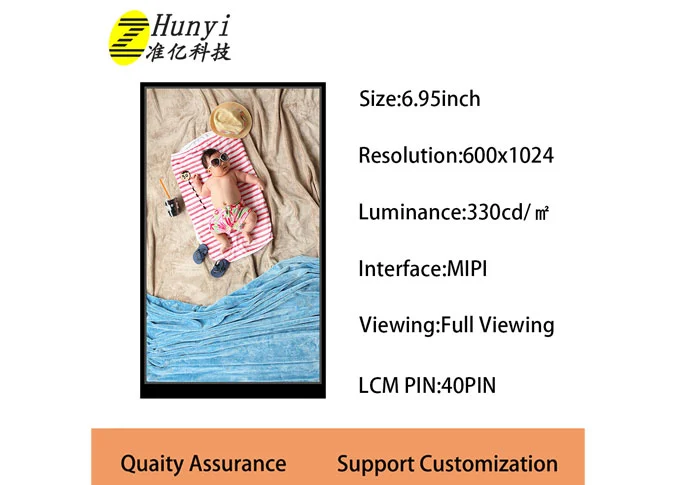

Größe: 6,95 Zoll
Auflösung: 600*1024
Aktiver Bereich: 89,28*152,37mm
Schnitts telle: MIPI
Ansicht winkel: IPS
Helligkeit: 330 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

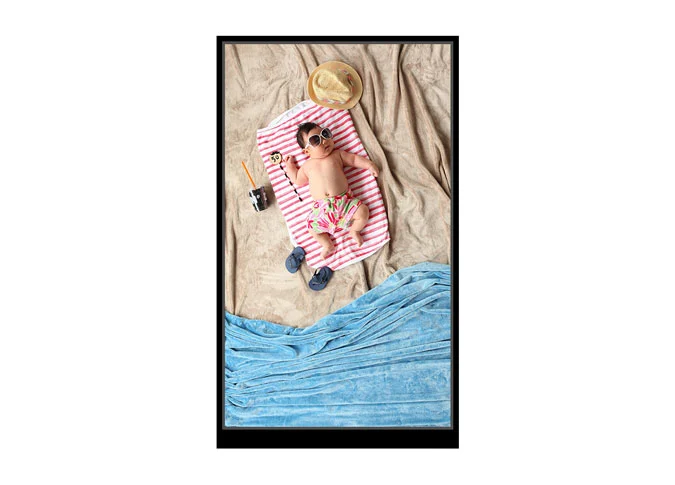

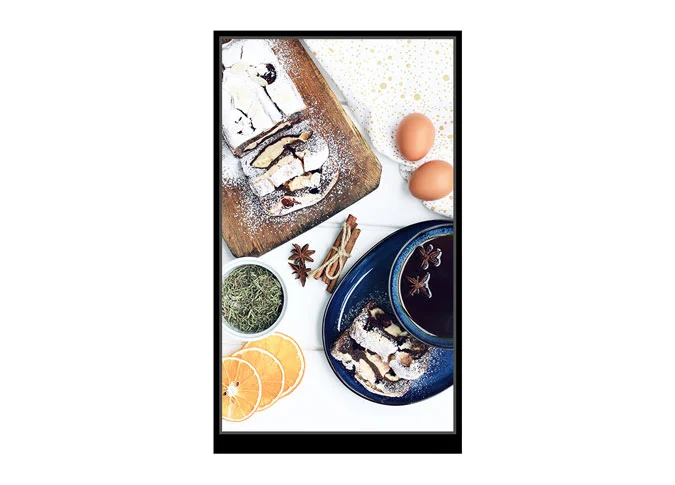

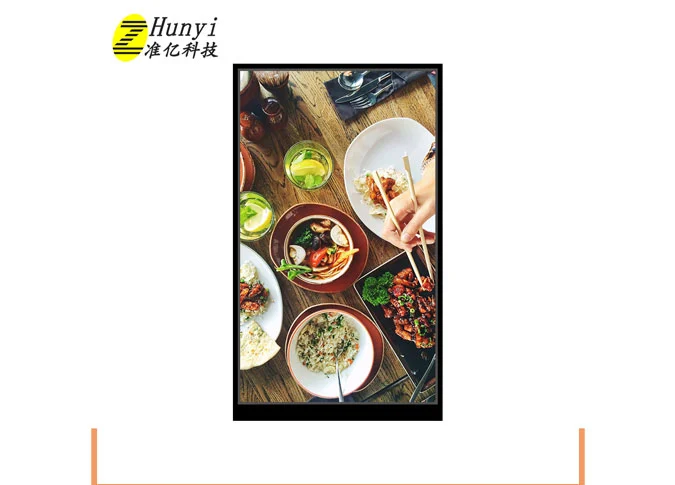

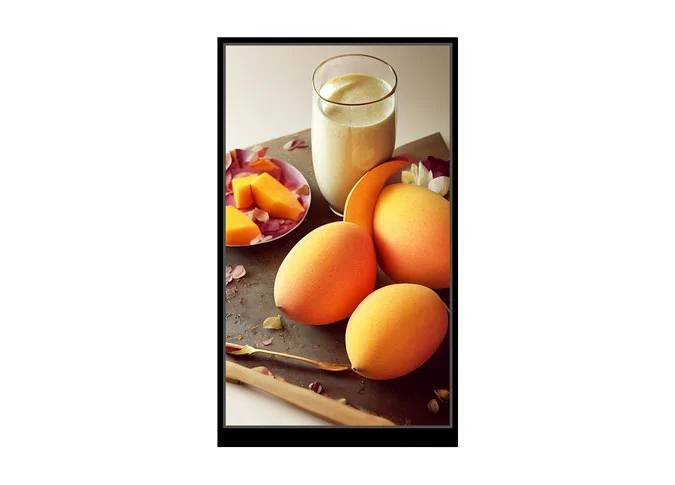

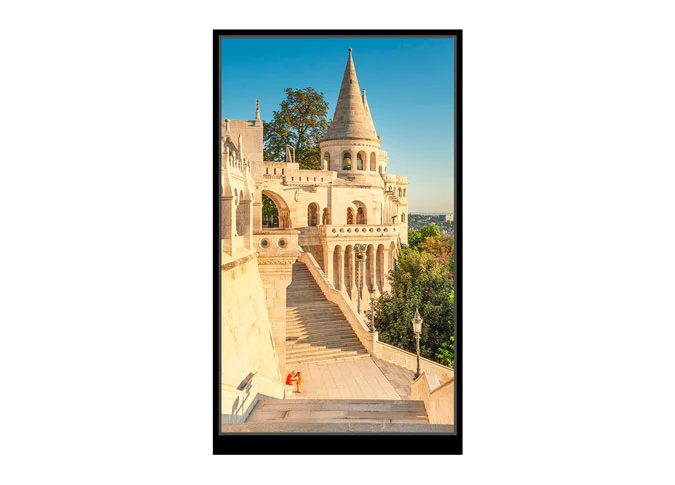

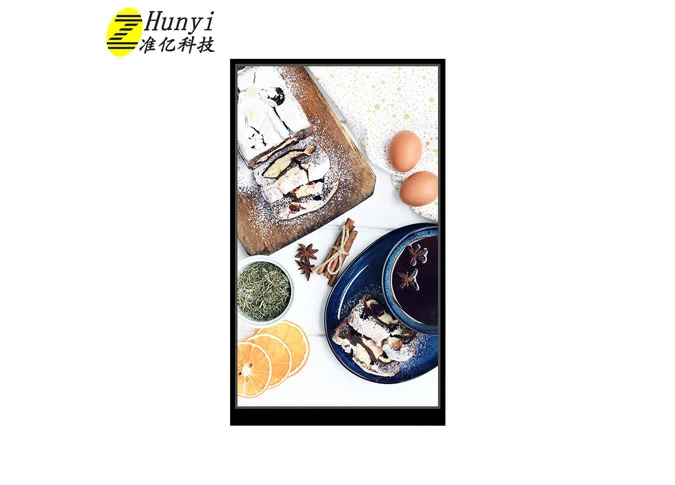

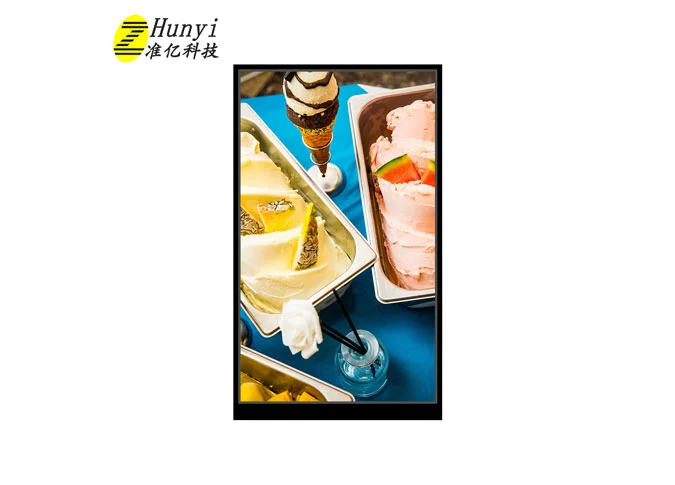

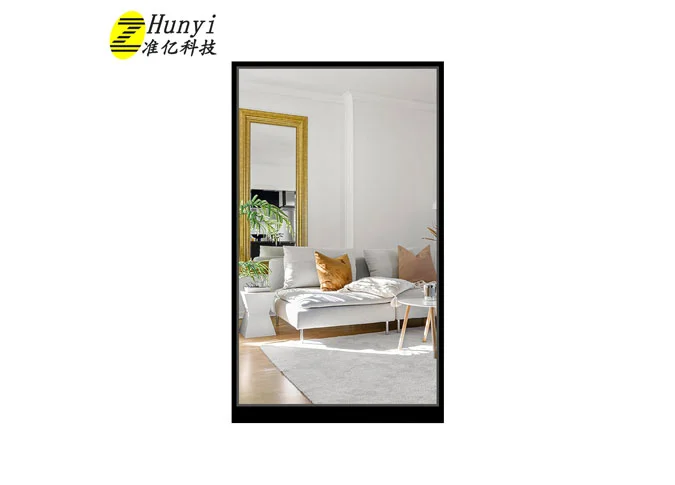

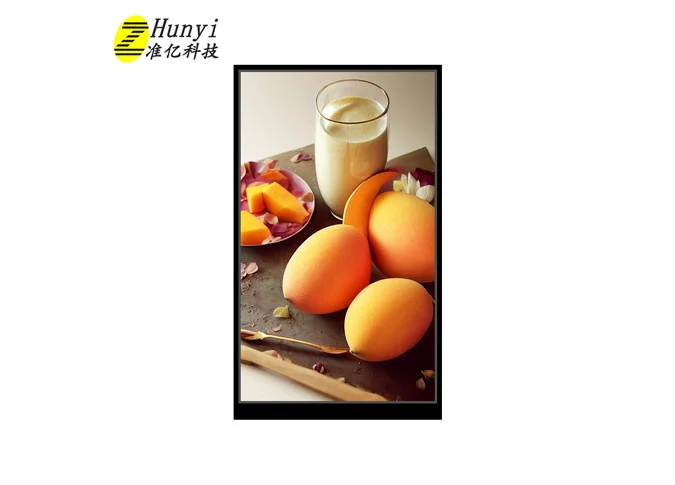

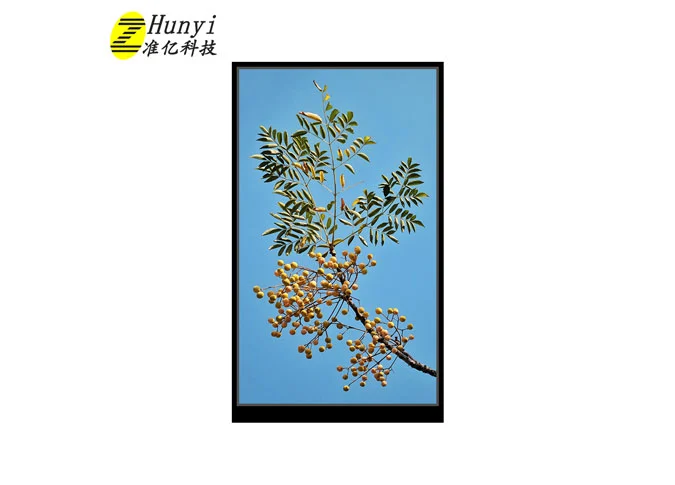

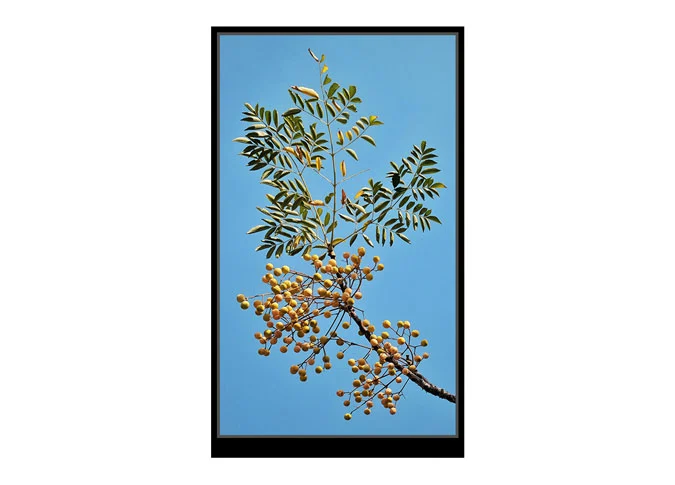

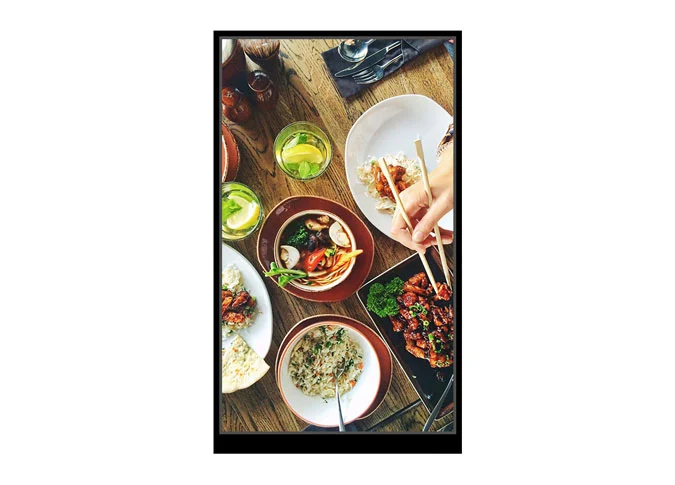

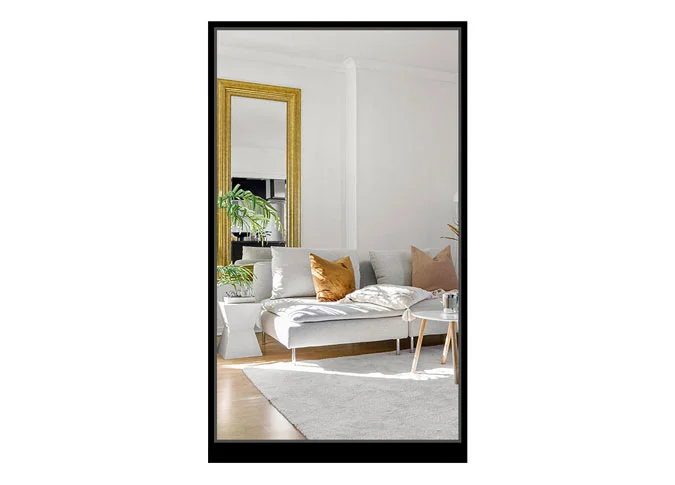

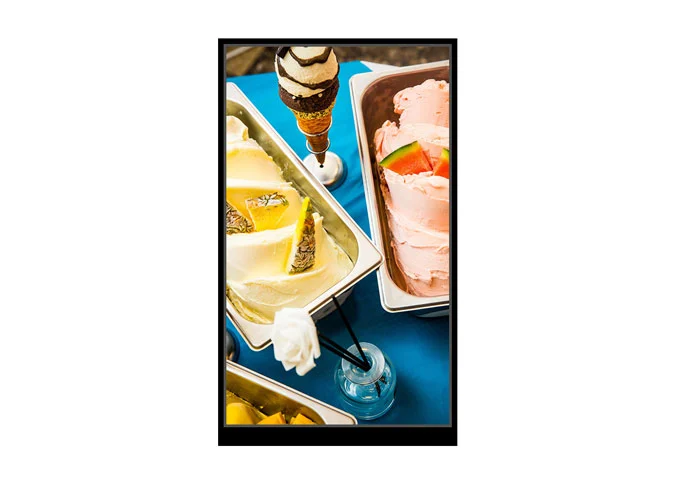

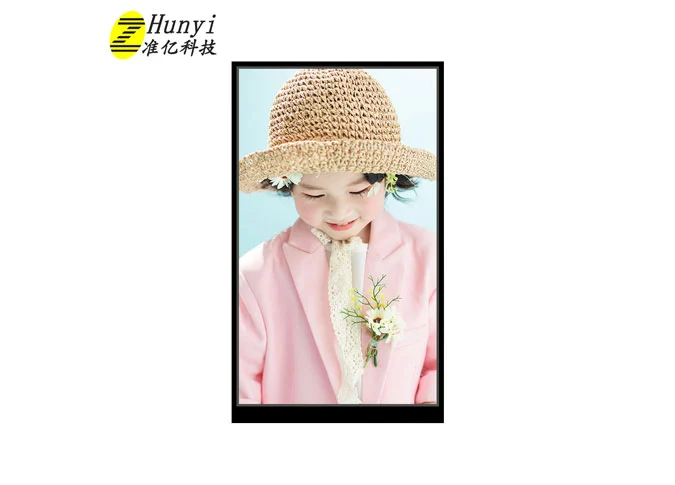

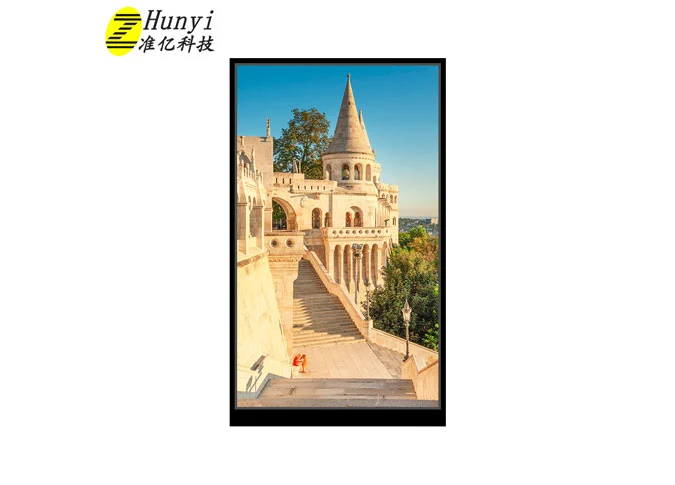

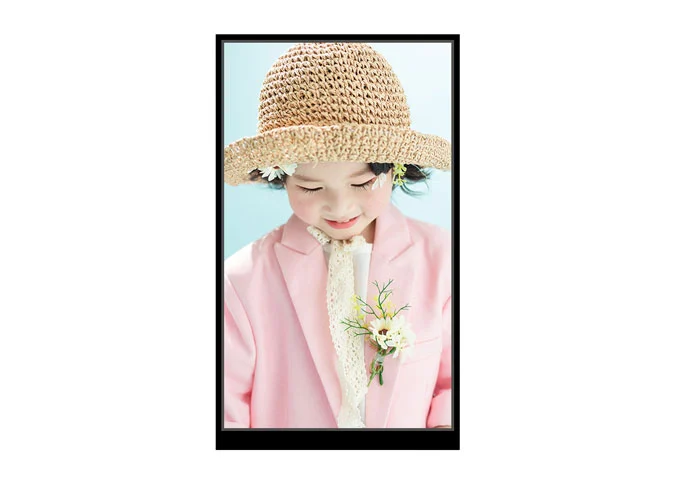

CD0695025LCD ist eine farbige aktive Matrix-Dünnschicht transistor (TFT)-Flüssig kristall anzeige (LCD) mit einer Auflösung von 600*1024. Durch die IPS-Technik (In-Plane Switching) hat dieses 6,95 "LCD-Modul einen größeren Blickwinkel. DieseChina LCD-AnzeigeIst eingebauter OTA7290B-C treiber IC. Dieses a-Si TFT LCD-Modul kommt mit einer MIPI-Schnitts telle und 330cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Laufwerk-IC-Schnitts telle, FPC, Touch-Panel, Helligkeit, Farbe, Hintergrund beleuchtung usw. alsKunden spezifischer LCD-Display-Lieferant, Wir können auch für Sie anpassen.
Als einLCD-Display-Hersteller in China, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der 6,95-Zoll-LCD-Bildschirm ist weit verbreitet in medizinischen, visuellen Türklingeln, Verkaufs automaten, Lernmaschinen, Ventilatoren, Oszilloskop, Haushalts geräten, QRcode-Scanner, Smart Home, Branchen, Handheld, Outdoor, HMI, E-Bike, Fahrzeug, Projektoren, 3D-Drucker, Audio gerät, Roboter usw.

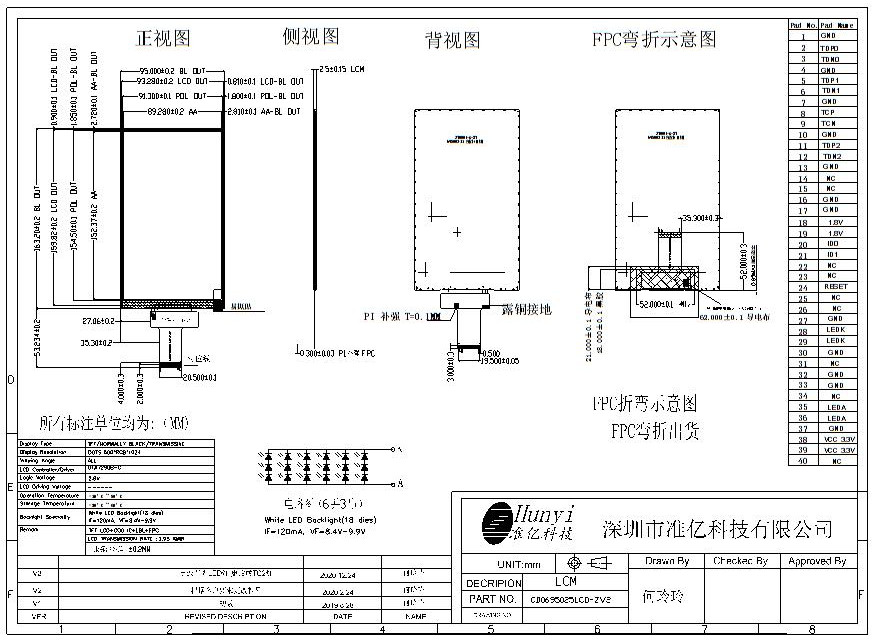

No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 6.95 | inch |
2 | Display Resolution | 600 (H) × RGB × 1024 (V) | pixels |
3 | Pixel Pitch | 49.6 (H) × 148.8 (V) | um |

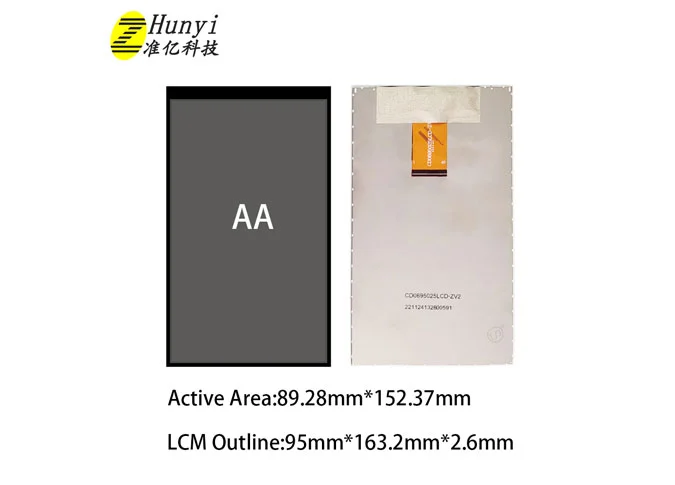

4 | LCM Outline Dimension (Without FPC） | 95 (W) ×163.2 (H) ×2.6 (T) | mm |
5 | LCD Outline Dimension | 93.28 (W) × 159.82 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 89.28 (W) ×152.37 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | OTA7290B-C | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.7% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |
14 | FPC Version | CD0695025LCD-ZV2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -10°C~ 50°C | - |
17 | Storage Temperature | -20°C~ 60°C | - |
18 | Backlight Arrangement | LED/3 Series 6 Parallel (18 lights in total) | - |
19 | Luminance | 330 | nit |
20 | Weight | 0.082 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | D0P | Positive MIPI differential data input |
3 | D0N | Negative MIPI differential data input |
4 | GND | Ground |
5 | D1P | Positive MIPI differential data input |
6 | D1N | Negative MIPI differential data input |
7 | GND | Ground |
8 | CLKP | Positive MIPI differential CLOCK input |
9 | CLKN | Negative MIPI differential CLOCK input |
10 | GND | Ground |
11 | D2P | Positive MIPI differential data input |
12 | D2N | Negative MIPI differential data input |
13 | GND | Ground |
14-15 | NC | No Connection |
16-17 | GND | Ground |
18-19 | IOVCC | I/O POWER SUPPLY (1.8V) |
20 | ID0 | ID0 PIN |
21 | ID1 | ID1 PIN |
22-23 | NC | No Connection |
24 | RESET | Reset PIN (3.3V) |
25-26 | NC | No Connection |
27 | GND | Ground |
28-29 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
30 | GND | Ground |
31 | NC | No Connection |
32-33 | GND | Ground |
34 | NC | No Connection |
35-36 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
37 | GND | Ground |
38-39 | VCC | POWER SUPPLY (3.3V） |
40 | NC | No Connection |
Zhunyi Technologie achtet auf die Qualität und den Service. Willkommen, um uns zu besuchen und Hände für eine erfolgreiche Zukunft zu verbinden.
