Größe: 9 Zoll
Auflösung: 1024*600
Aktiver Bereich: 196,906*114,158mm
Schnitts telle: LVDS
Ansicht winkel: IPS
Helligkeit: 400 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

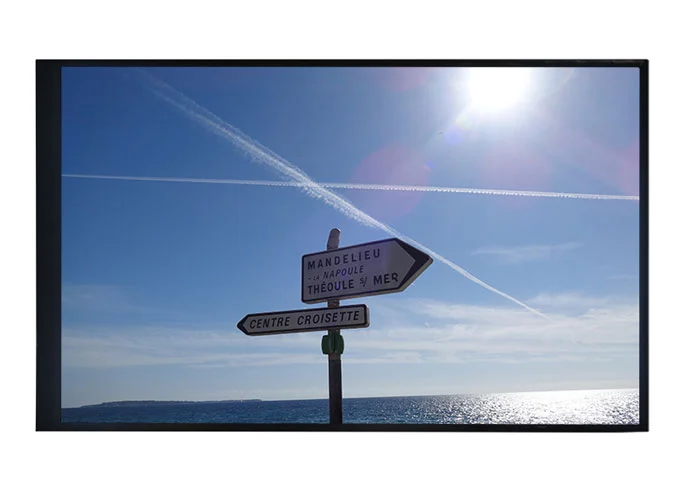

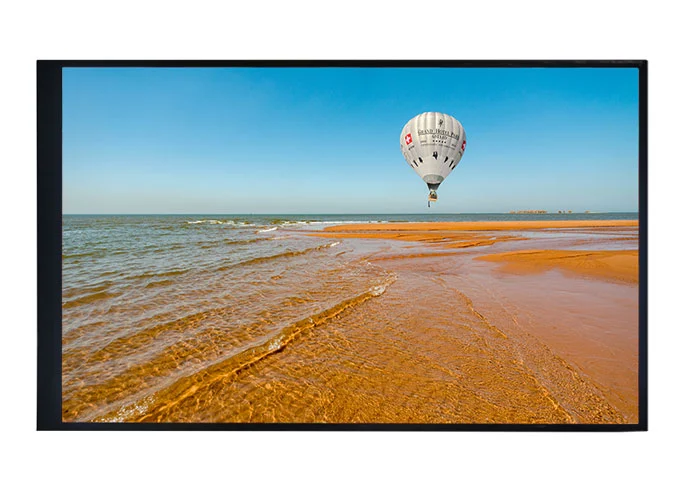

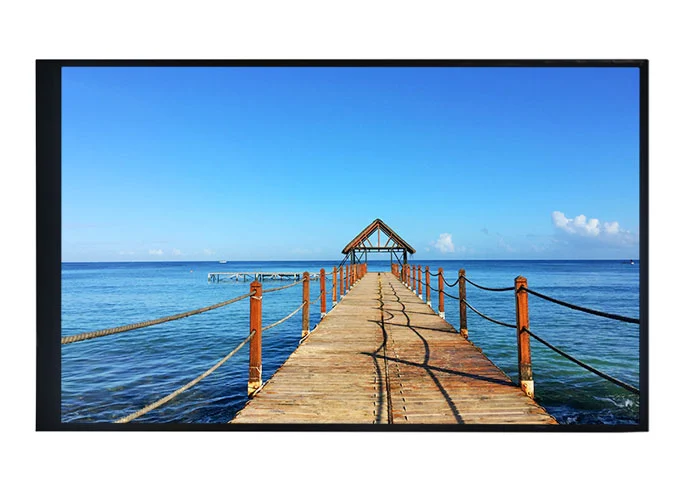

Z90080 ist eine farbige aktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit einer Auflösung von 1024*600. Durch die IPS-Technik (In-Plane Switching) hat dieses 9 "LCD-Modul einen größeren Blickwinkel. Dieses a-Si TFT LCD-Modul kommt mit LVDS-Schnitts telle, 400cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Laufwerk IC, Schnitts telle, FPC, Touch panel, Helligkeit, Farbe, Hintergrund beleuchtung, Touch panel usw., können wir zur Verfügung stellenChina TFT LCD-Display-ModulFür dich.
Als einChina LCD-Modul Hersteller, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der 9 ZollChina TFT touchscreenIst weit verbreitet in der medizinischen, visuellen Türklingel, Verkauf, Lernen Mechine, Ventilator, Oszilloskop, Küche, Haushalts gerät, Smart Home, Industrie, Handheld, Outdoor, E-Bike, Fahrzeug, Projektor, 3D-Drucker, Audio gerät, Roboter, elektrische Waage, Navigation, Armaturen brett, Aufzugs werbung, Laptop, HMI, Bildung usw.

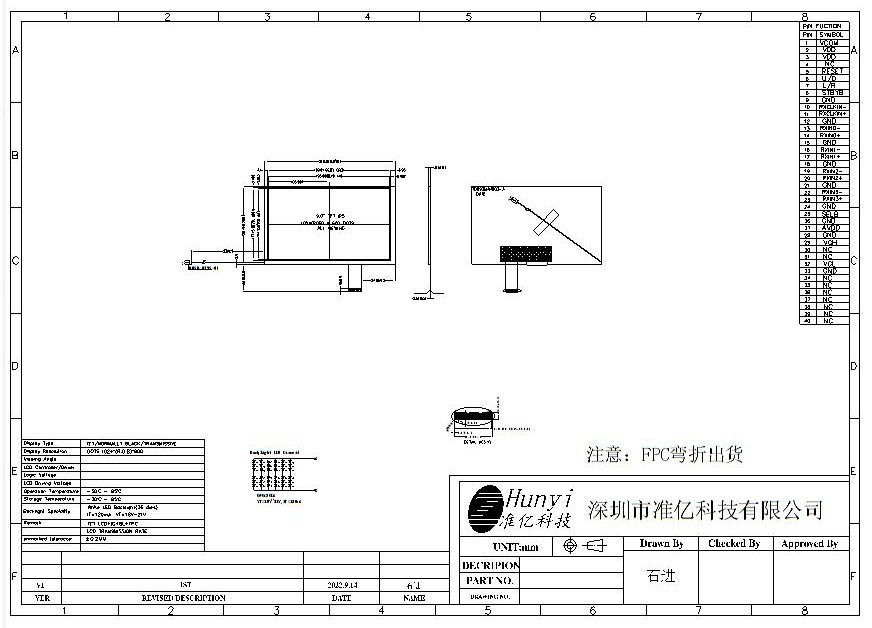

No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 9.0 | inch |
2 | Display Resolution | 1024 (H) × RGB × 600 (V） | pixels |
3 | Pixel Pitch | 192 (H) × 190.25 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 210.7 (W) × 126.4 (H) × 3.4 (T) | mm |
6 | LCD Active Area | 196.608 (W) × 114.15 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | / | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: TBD | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 640 | - |
14 | FPC Version | Z90080-P40 | - |
15 | Interface | LVDS | - |
16 | Operating Temperature | -30°C~ 85°C | - |
17 | Storage Temperature | -30°C~ 85°C | - |
18 | Backlight Arrangement | LED/6 Series 6 Parallel (36 lights in total) | - |
19 | Luminance | Typ.:400 | nit |
20 | Weight | 0.240 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | VCOM | Common Voltage |
2 | VDD | Power Voltage for digital circuit |
3 | VDD | Power Voltage for digital circuit |
4 | NC | No connection |
5 | Reset | Global reset pin |
6 | U/D | Vertical inversion |
7 | L/R | Horizontal inversion |
8 | STBYB | Standby mode, Normally pulled high STBYB = "1", normal operation STBYB = "0", timing controller, source driver will turn off, all output are High-Z |
9 | GND | Ground |
10 | RXCLKIN- | - LVDS differential data input |
11 | RXCLKIN+ | + LVDS differential data input |
12 | GND | Ground |
13 | RXIN0- | - LVDS differential data input |
14 | RXIN0+ | + LVDS differential data input |
15 | GND | Ground |
16 | RXIN1- | - LVDS differential data input |
17 | RXIN1+ | + LVDS differential data input |
18 | GND | Ground |
19 | RXIN2- | - LVDS differential clock input |
20 | RXIN2+ | + LVDS differential clock input |
21 | GND | Ground |
22 | RXIN3- | - LVDS differential data input |
23 | RXIN3+ | + LVDS differential data input |
24 | GND | Ground |
25 | SELB | 6bit/8bit mode selection |
26 | GND | Ground |
27 | AVDD | Power for Analog Circuit |
28 | GND | Ground |
29 | VGH | Gate ON Voltage |
30 | NC | No connection |
31 | NC | No connection |
32 | VGL | Gate off Voltage |
33 | GND | Ground |
34-40 | NC | No connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
Zhunyi Technologie achtet auf die Qualität und den Service. Willkommen, um uns zu besuchen und Hände für eine erfolgreiche Zukunft zu verbinden.
