Größe: 9 Zoll
Auflösung: 800*1280
Aktiver Bereich: 119,28*190,85
Schnitts telle: MIPI
Ansicht winkel: IPS
Helligkeit: 350 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

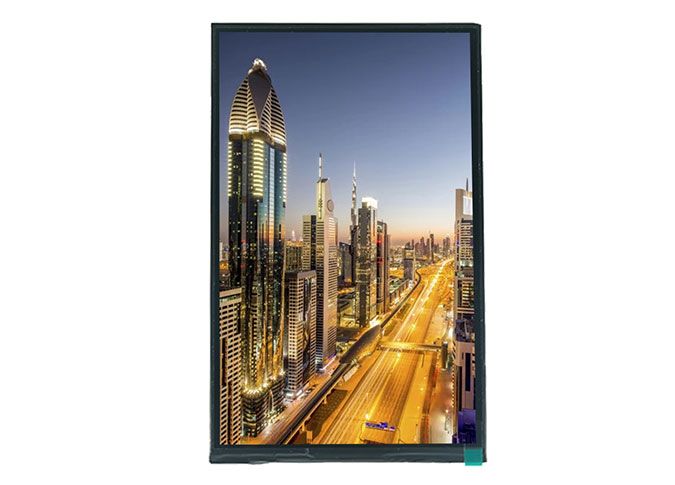

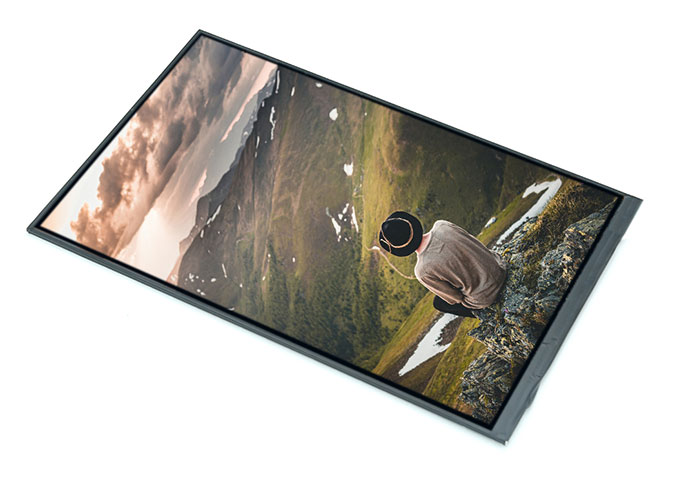

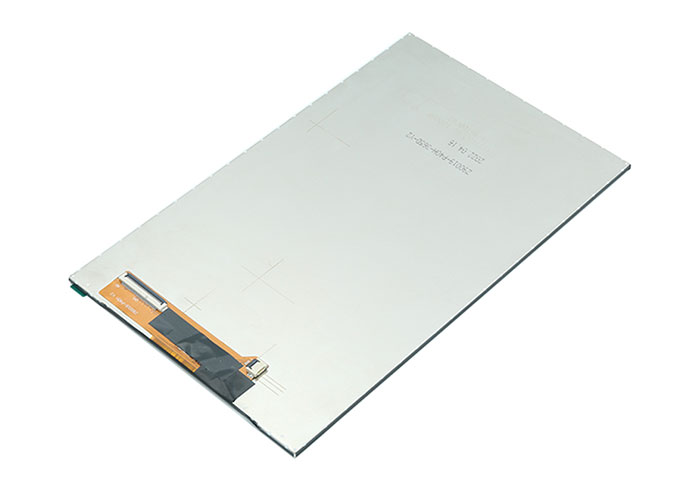

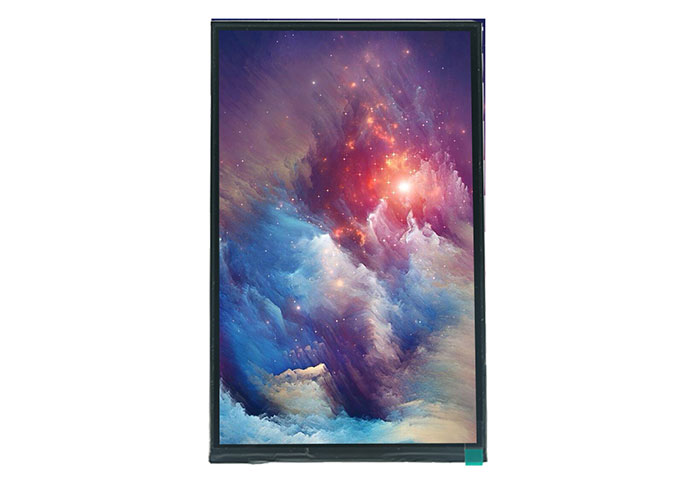

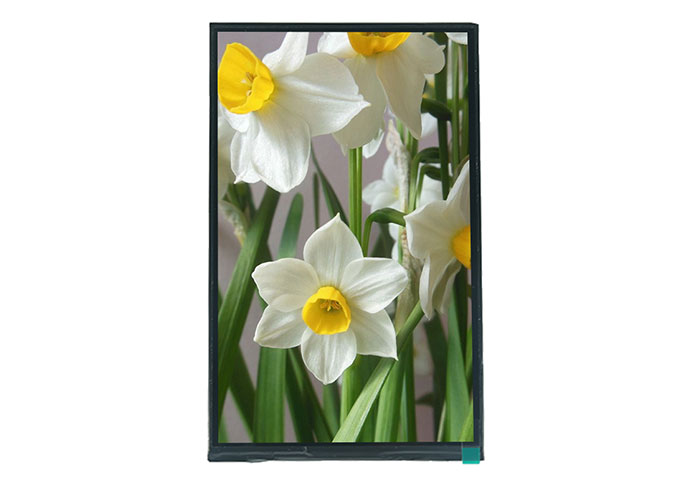

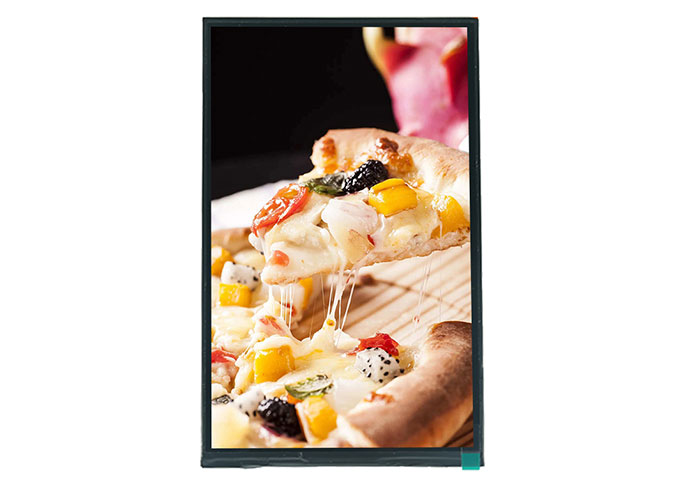

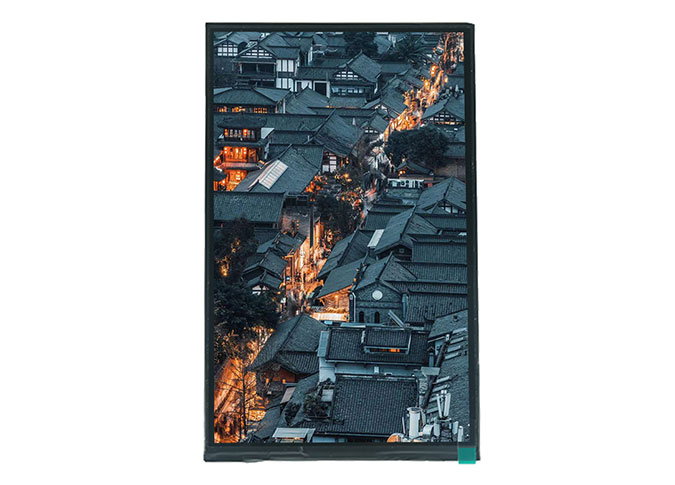

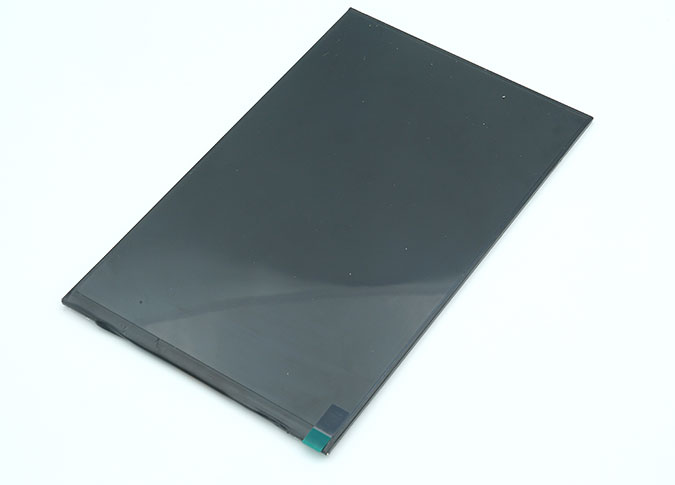

Z90019 ist eine farbaktive Matrix-Dünnschicht transistor (TFT)-Flüssig kristall anzeige (LCD) mit einer Auflösung von 800*1280. Durch die IPS-Technik (In-Plane Switching) hat dieses 9 "LCD-Modul einen größeren Blickwinkel. Dieses LCD-Display ist eingebauter JD9365DA-H3 Treiber IC. Dieses a-Si TFT LCD-Modul kommt mit MIPI-Schnitts telle, 350cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Laufwerk IC, Schnitts telle, FPC, Touch panel, Helligkeit, Farbe, Hintergrund beleuchtung, Touch panel usw., können wir auch für Sie anpassen.
Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, das gesamte LCD-Display hat ROHS, REACH-Zertifizierung bestanden.
Der 9-Zoll-LCD-Bildschirm ist weit verbreitet in der medizinischen, visuellen Türklingel, Verkaufs automaten, Lern mechine, Ventilator, Oszilloskop, Küche, Haushalts gerät, Smart Home, Industrie, Handheld, Outdoor, E-Bike, Fahrzeug, Projektor, 3D-Drucker, Audio gerät, Roboter, elektrische Waage, Navigation, Armaturen brett, Aufzugs werbung, Laptop, HMI, Bildung usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 9.0 | inch |
2 | Display Resolution | 800 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 149.1 (H) × 149.1 (V） | um |

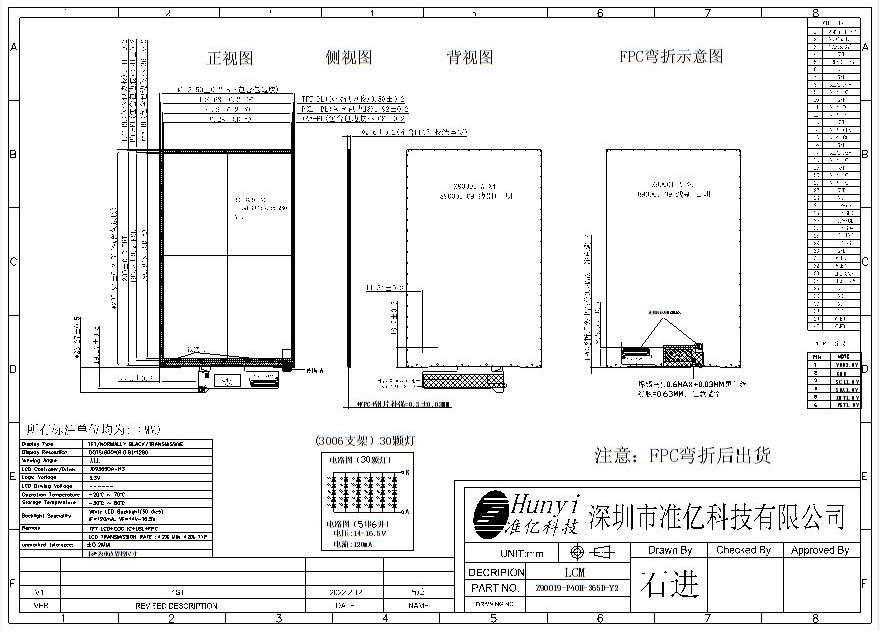

4 | LCM Outline Dimension (Without FPC） | 125.5 (W) × 202.94 (H) × 2.6 (T) | mm |
5 | LCD Outline Dimension | 123.68 (W) × 200 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 119.28 (W) × 190.84 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9365DA-H3 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.8% Min: 4.2% | - |
13 | LCD Contrast Ratio | Typ.: 1000 | - |
14 | FPC Version | Z90019-P40H V3 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/5 Series 6 Parallel (30 lights in total) | - |
19 | Luminance | 350 | nit |
20 | Weight | 0.130 | kg |
| PIN NO. | PIN DEF. | FUNCTION DESC. |
| 1 | VDDIO | I/O POWER SUPPLY (1.8V） |
| 2-3 | VDD | POWER SUPPLY (3.3V） |
| 4 | GND | Ground |
| 5 | RESET | LCM RESET PIN (1.8V) |
| 6 | NC | No Connection |
| 7 | GND | Ground |
| 8 | MIPI_D0N | Negative MIPI differential data input |
| 9 | MIPI_D0P | Positive MIPI differential data input |
| 10 | GND | Ground |
| 11 | MIPI_D1N | Negative MIPI differential data input |
| 12 | MIPI_D1P | Positive MIPI differential data input |
| 13 | GND | Ground |
| 14 | MIPI_CLKN | Negative MIPI differential CLOCK input |
| 15 | MIPI_CLKP | Positive MIPI differential CLOCK input |
| 16 | GND | Ground |
| 17 | MIPI_D2N | Negative MIPI differential data input |
| 18 | MIPI_D2P | Positive MIPI differential data input |
| 19 | GND | Ground |
| 20 | MIPI_D3N | Negative MIPI differential data input |
| 21 | MIPI_D3P | Positive MIPI differential data input |
| 22 | GND | Ground |
| 23 | NC | No Connection |
| 24 | TP_VDD | TP POWER SUPPLY (2.8V） |
| 25 | TP_GND | Ground |
| 26 | TP_SCL | TP I2C clock (SCL) clock (SCLK)(1.8V) |
| 27 | TP_SDA | TP I2C data (SDA) data input (MOSI)(1.8V) |
| 28 | TP_INT | TP Interrupt PIN (1.8V) |
| 29 | TP_RST | TP RESET PIN (1.8V) |
| 30 | GND | Ground |
| 31-32 | VLEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
| 33 | ID1_GND | LCM ID PIN |
| 34 | ID2_1.8V | LCM ID PIN |
| 35-38 | NC | No Connection |
| 39-40 | VLEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
| RESET voltage should be consistent with VDDIO voltage, or there probably is black screen fault when power on. | ||
