Größe: 4 Zoll
Auflösung: 480*480
Aktiver Bereich: 71,856*70,176mm
Schnitts telle: MIPI/SPI RGB
Ansicht winkel: IPS
Helligkeit: 400 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

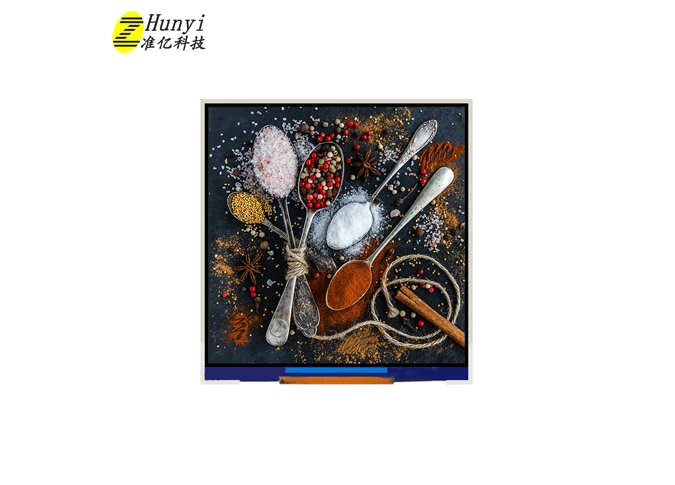

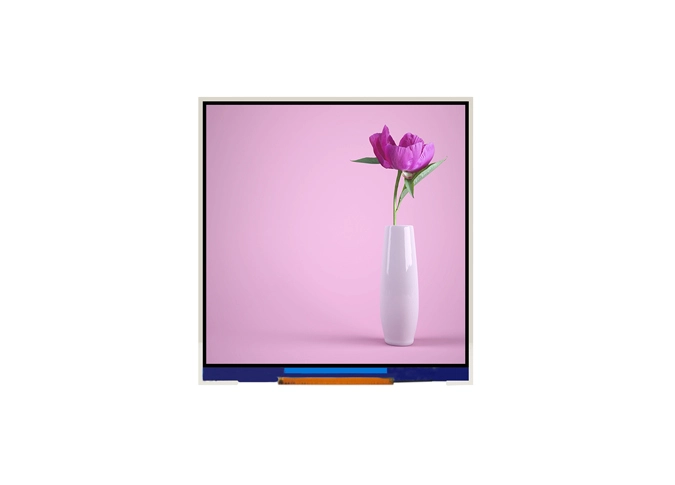

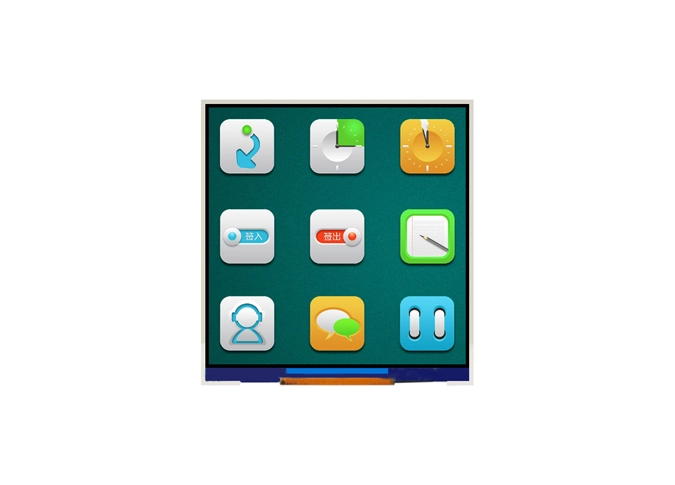

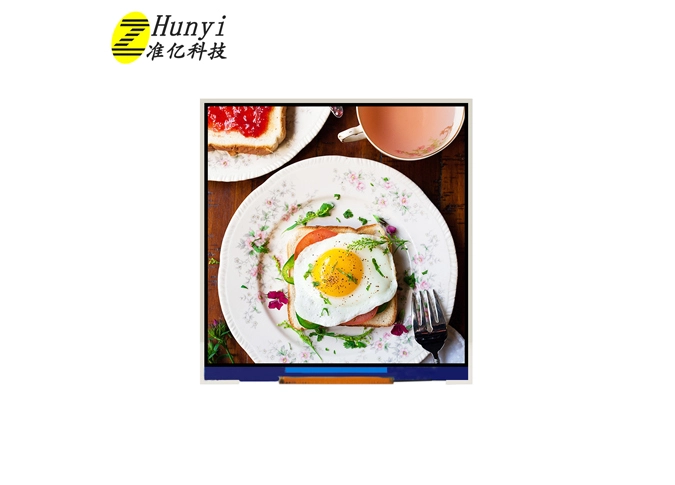

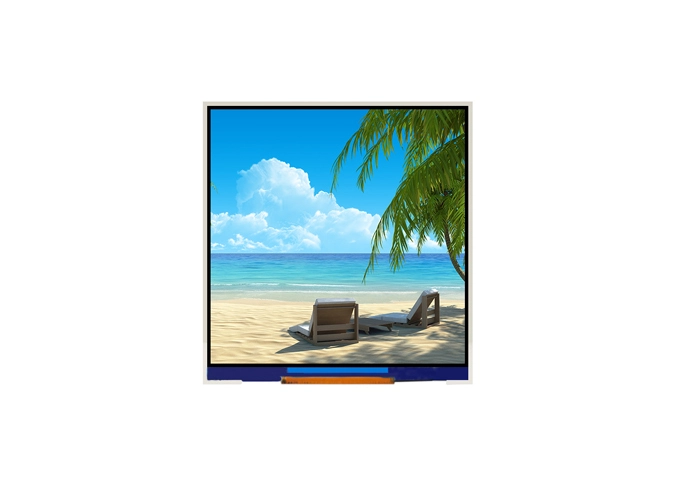

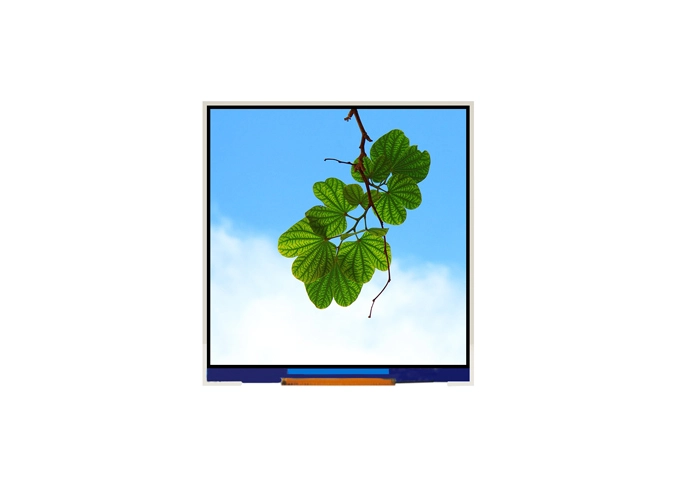

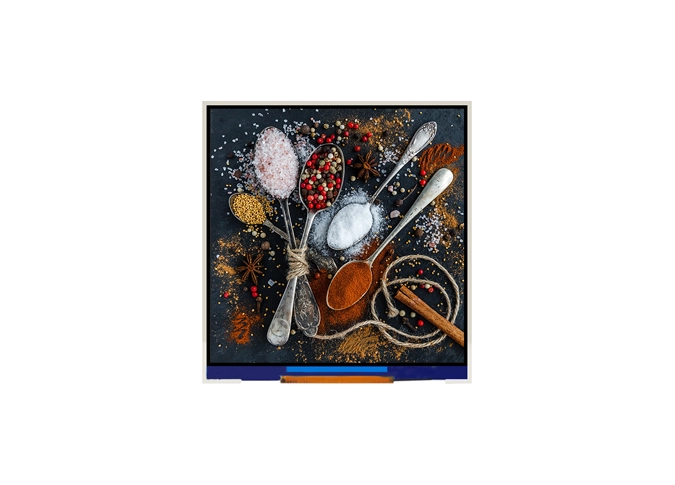

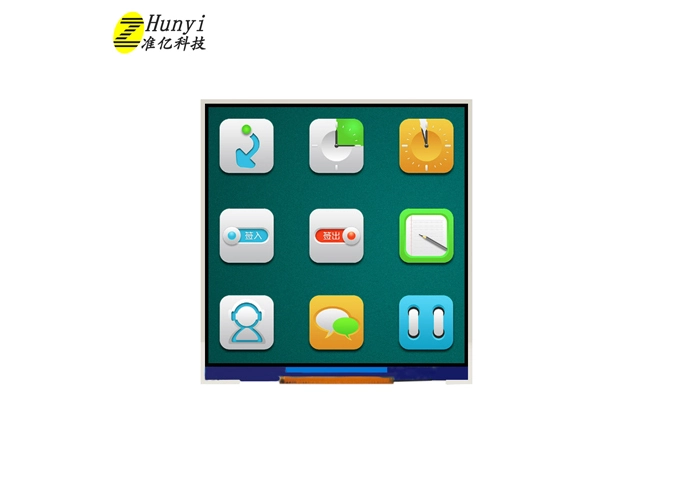

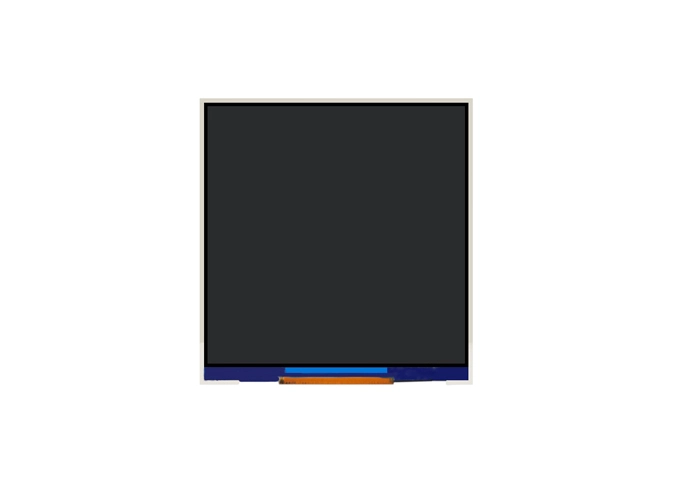

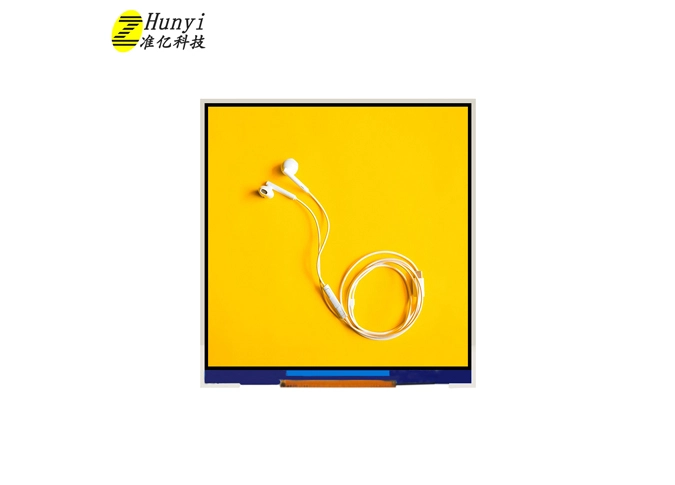

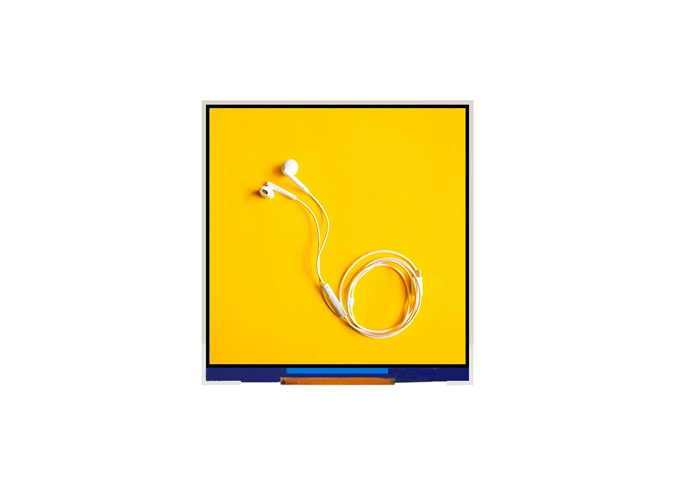

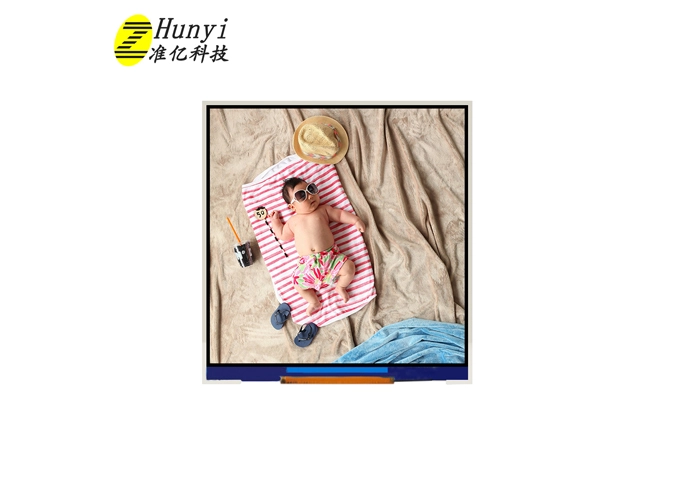

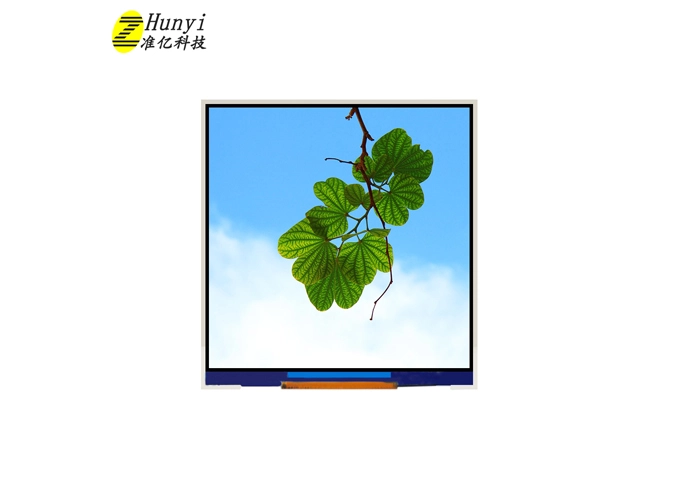

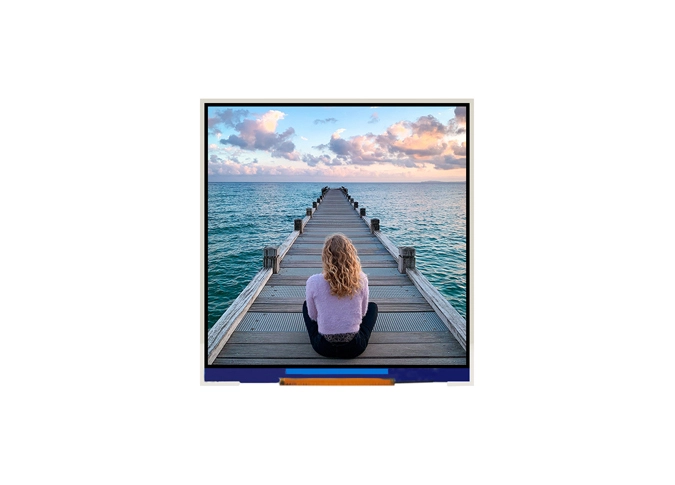

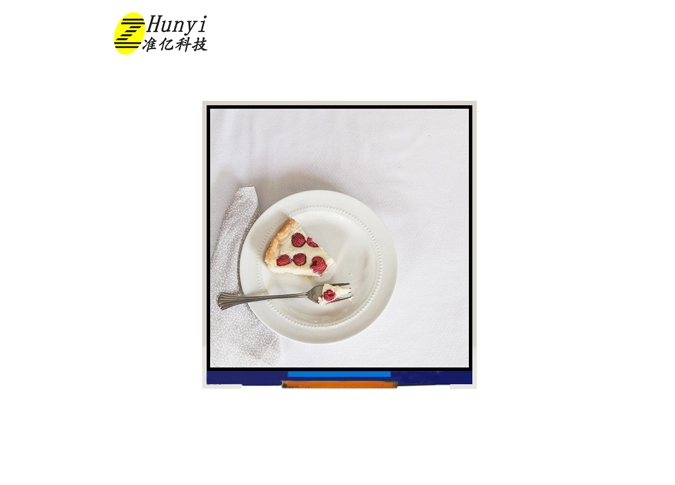

Z40046 ist eine farbige aktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit 480*800 Auflösung. Durch die IPS-Technik (In-Plane Switching) hat dieses 4 "LCD-Modul einen größeren Blickwinkel. DieseChinesischer LCD-BildschirmIst eingebauter JD9161Z-JN treiber IC. Dieses a-Si TFT LCD-Modul kommt mit MIPI-Schnitts telle, 400 cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Antriebs-IC-Schnitts telle, FPC, Touch-Panel, Hintergrund beleuchtung usw., können wir zur Verfügung stellenChina benutzer definierte LCD-AnzeigeFür dich.
Als einQuadratischer LCD-Bildschirm Fabrik, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der 4-Zoll-LCD-Bildschirm ist weit verbreitet in visueller Türklingel, E-Brieftasche, POS, Game-Player, kosmetisches Instrument, Haushalts gerät, QRcode-Scanner, Infrarot temperatur, Übersetzer, Smart Home, industrie-Handheld, Outdoor, HMI, etc.
Item | Main Display | Unit |
Number of Pixels | 480 * RGB * 480 | Pixel |

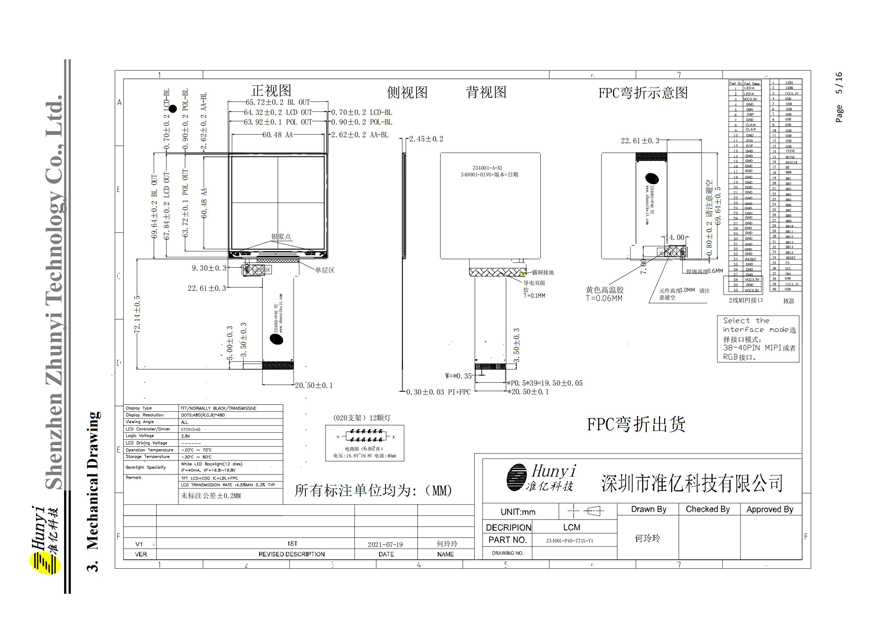

LCM Outline Dimension | 74.83 (W) * 78.98 (H) * 2.12 (T) | mm |
LCD Outline Dimension | 74.26 (W) * 76.18 (H) * 0.8 (T) | mm |
Active Area | 71.86 * 70.18 | mm |
Pixel Pitch | 0.1479 * 0.1462 | um |
Display Mode | Normally Black | |
Pixel Arrangement | RGB vertical stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 4.2% | |
LCD Contrast Ratio | Typ: 800; Min: 640 | |

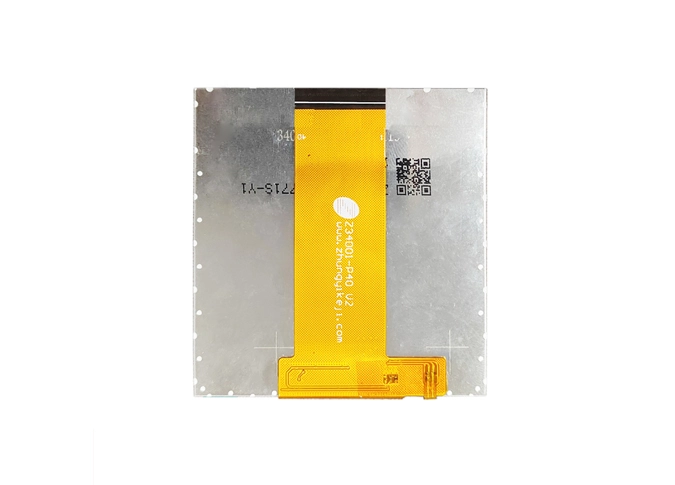

FPC Version | Z40041-P40 V1 | |
Interface | MIPI | |
Operating Temperature | -30℃ ~ 85℃ | |
Storage Temperature | -40℃ ~ 90℃ | |
Backlight arrangement | LED /2 series 5parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | PIN DESC. |
1 | GND | Ground |
2 | D0P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
3 | D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
4 | GND | Ground |
5 | D1P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
6 | D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
7 | GND | Ground |
8 | CLKP | MIPI-DSI CLOCK differential signal input pin |
9 | CLKN | MIPI-DSI CLOCK differential signal input pin |
10 | GND | Ground |
11 | NC | NC |
12 | NC | NC |
13 | GND | Ground |
14 | NC | NC |
15 | NC | NC |
16 | GND | Ground |
17 | GND | Ground |
18 | IOVCC | I/O POWER SUPPLY (1.8V） |
19 | IOVCC | I/O POWER SUPPLY (1.8V） |
20 | ID0 | LCM ID |
21 | ID1 | LCM ID |
22 | NC | NC |
23 | NC | NC |
24 | RES | Reset pin (1.8V） |
25 | NC | NC |
26 | NC | NC |
27 | GND | Ground |
28-29 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
30 | GND | Ground |
31 | NC | NC |
32 | GND | Ground |
33 | GND | Ground |
34 | NC | NC |
35-36 | LEDA | POWER SUPPLY+ FOR BACKLIGHT |
37 | GND | Ground |
38 | VCC | POWER SUPPLY (3.3V） |
39 | VCC | POWER SUPPLY (3.3V） |
40 | NC | NC |
Zhunyi Technologie achtet auf die Qualität und den Service. Willkommen, um uns zu besuchen und Hände für eine erfolgreiche Zukunft zu verbinden.
