Größe: 4 Zoll
Auflösung: 480*800
Schnitts telle: SPI RGB
Ansicht winkel: IPS
Helligkeit: 300 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

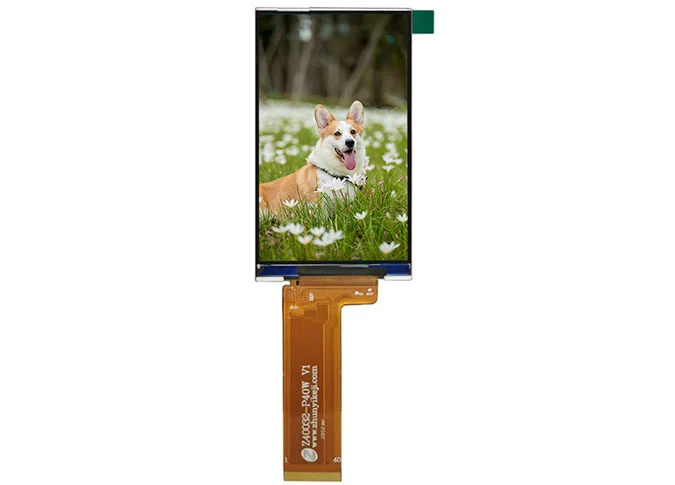

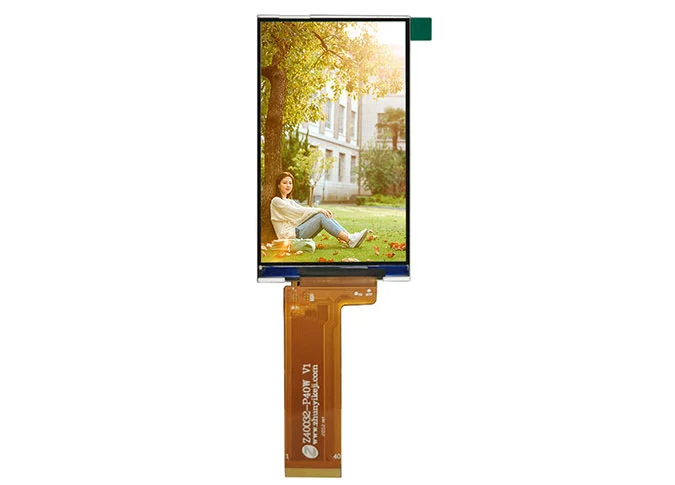

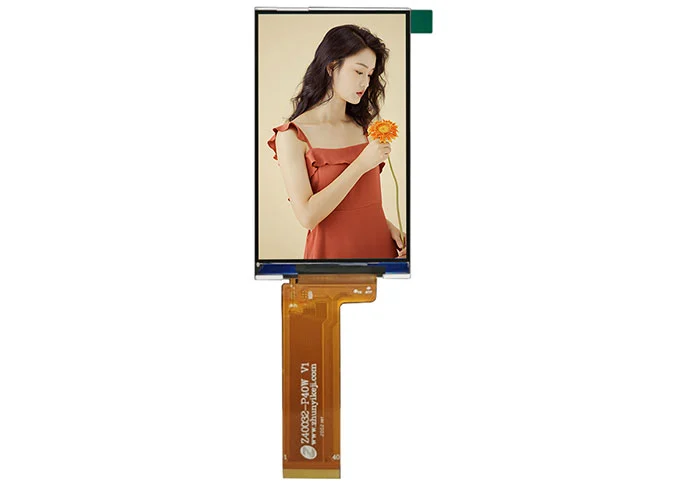

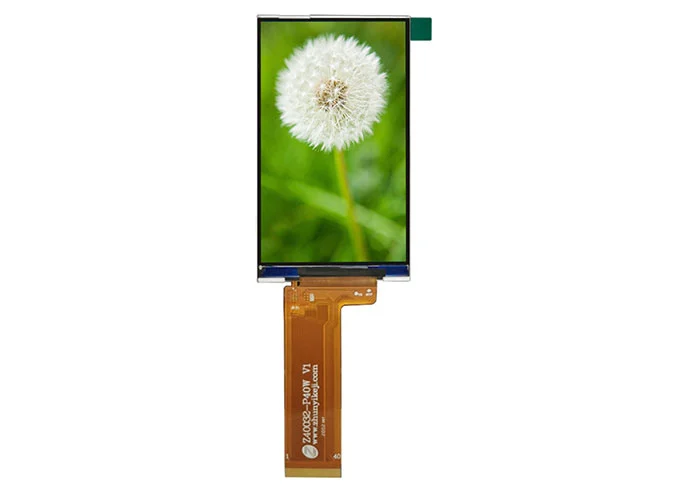

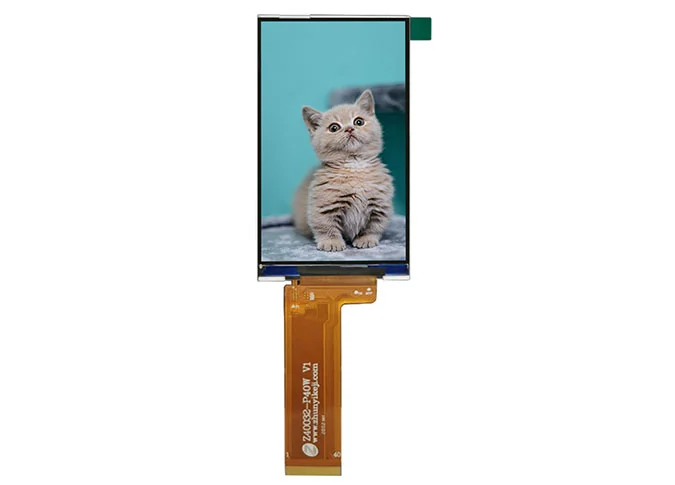

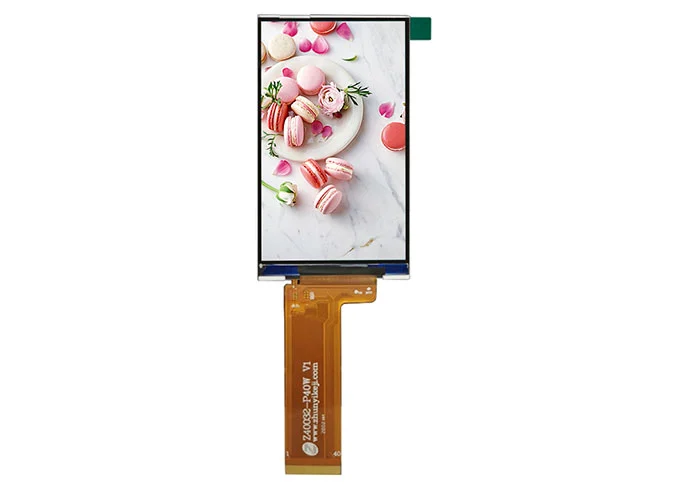

Z40032 ist eine farbige aktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit 480*800 Auflösung. Durch die IPS-Technik (In-Plane Switching) hat dieses 4 "LCD-Modul einen größeren Blickwinkel. DieseQuadratisches TFT-LCD-ModulIst eingebauter ST7701S Treiber IC. Dieses a-Si TFT LCD-Modul kommt mit SPI RGB-Schnitts telle, 300 cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Laufwerk-IC-Schnitts telle, FPC, Touch-Panel, Hintergrund beleuchtung usw., alsKunden spezifischer LCD-Hersteller, Wir können auch für Sie anpassen.
Als einer derTFT LCD-Modul Hersteller, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der 4-Zoll-LCD-Bildschirm ist weit verbreitet in visueller Türklingel, E-Brieftasche, POS, Game-Player, kosmetisches Instrument, Haushalts gerät, QRcode-Scanner, Infrarot temperatur, Übersetzer, Smart Home, industrie-Handheld, Outdoor, HMI, etc.
Artikel | Haupt anzeige | Einheit |
Anzahl der Pixel | 480 * RGB * 800 | Pixel |
LCM-Umriss dimension | 55,44 (W) * 96,15 (H) * 1,71 (T) | Mm |
LCD-Umriss-Dimension | 54,74 (W) * 93,35 (H) * 0,4 (T) | Mm |
Aktiver Bereich | 51,84*86,4 | Mm |
Pixel-Pitch | 108*108 | Um |
Anzeige modus | Normal Schwarz | |
Pixel-Anordnung | R.G.B. Vertikaler Streifen | |
Betrachtung richtung | Kostenlos | |
Farb konfiguration | RGB | |
LCD-Durchlässigkeit | Typ: 4,03%; Min: 3,4% | |
LCD-Kontrast verhältnis | Typ: 800; Min: 600 | |

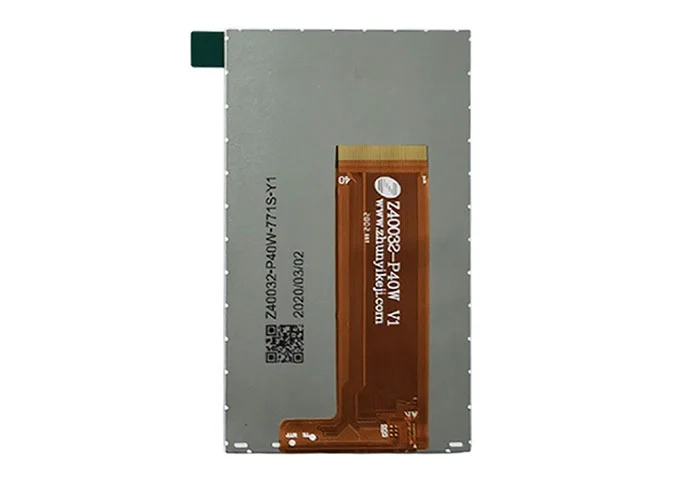

FPC-Version | Z40032-P40W V1 | |
Schnitts telle | RGB + SPI | |
Betriebs temperatur | -20 ° c ~ 70 | |
Lagerte mperatur | -30 ° C ~ 80 ° C | |
Anordnung der Hintergrund beleuchtung | LED / 8 parallel | |
Leuchtdichte | - | |
Gewicht | - |
PIN NR. | PIN DEF. | FUNKTIONS DESC. |
1 | LED-K | STROM VERSORGUNG-FÜR HINTERLICHT KATHODE |
2 | LED-A | STROM VERSORGUNG + FÜR HINTERLICHT ANODE |
3 | Sc | Boden |
4 | VCI | STROM VERSORGUNG (3.3V) |
5-12 | R0-R7 | Datenbus |
13-20 | G0-G7 | Datenbus |
21-28 | B0-B7 | Datenbus |
29 | Sc | Boden |
30 | CLK | Pixel Taktsignal in RGB I/F |
31 | DISP | NC |
32 | HSYNC | Horizontale Synchron isation. Signal in RGB I/F. |
33 | VSYNC | Vertikale Synchron isation. Signal in RGB I/F. |
34 | DEN | Daten ermöglichen Signal im RGB I/F DE-Modus. |
35 | NC | NC |
36 | Sc | Boden |
37 | RESET | Signal-Pin zurücksetzen (3.3V) |
38 | CS | Chip Wählen Sie den Eingangs stift aus. (Aktiv niedrig) |
39 | SCL | Ein synchrones Taktsignal in SPI I/F |
40 | SDI | Serielle Eingangs signal in SPI I/F |
Zhunyi Technologie achtet auf die Qualität und den Service. Willkommen, um uns zu besuchen und Hände für eine erfolgreiche Zukunft zu verbinden.
