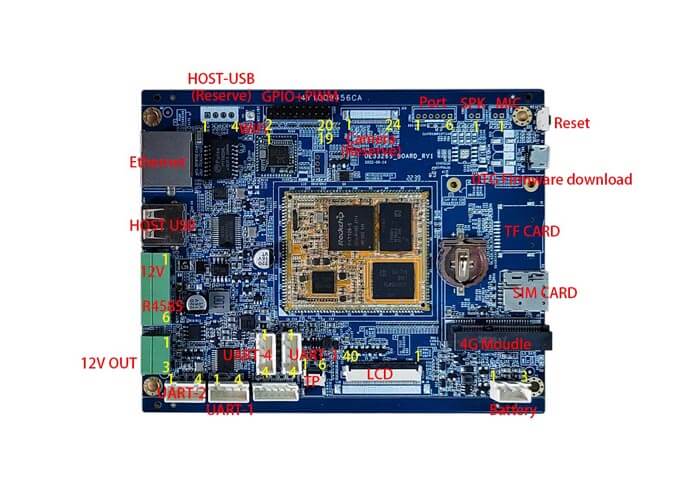

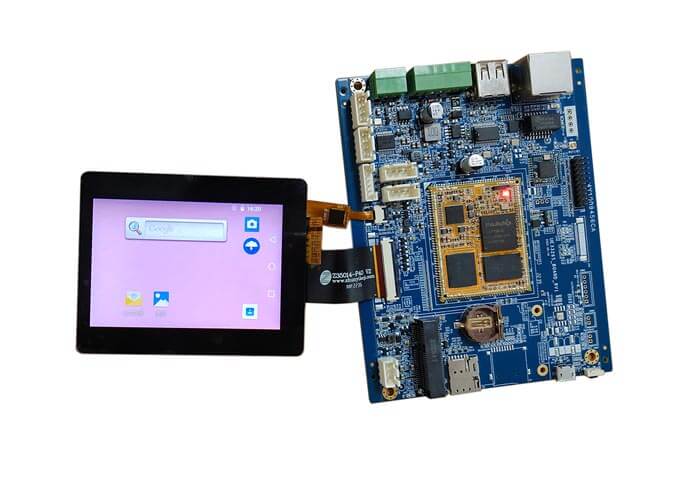

Mit dem neuesten Linux Core-System wurde dieses kompakte 3,5-Zoll-Touchscreen-Modul speziell für Raspberry Pi entwickelt. Dies ist perfekt für DIY-Projekte zu jeder Zeit oder an jedem Ort, da keine separate Strom versorgung oder Trage tasche erforderlich ist. Das Modul befindet sich direkt auf Pi. Ein Stift ist ebenfalls im Bildschirm enthalten, um mit dem kleinen Bildschirm zu interagieren.

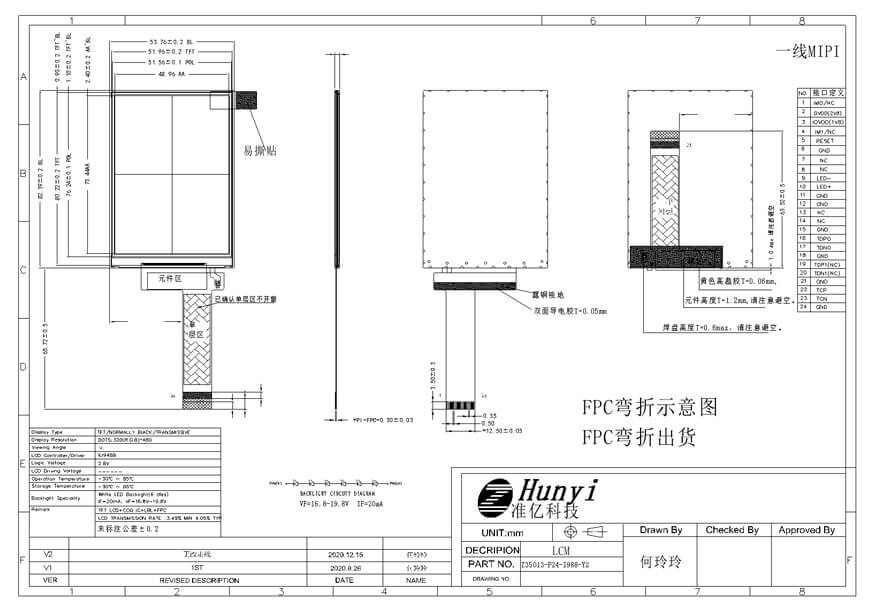

No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.5 | inch |
2 | Display Resolution | 320 (H) × RGB × 240 (V) | pixels |
3 | Pixel Pitch | 73 (H) × 219 (V) | um |
4 | LCM Outline Dimension (Without FPC） | 53.76 (W) × 82.39 (H) × 2.23 (T) | mm |
5 | LCD Outline Dimension | 51.96 (W) × 80.22 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 48.96 (W) × 73.44 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ILI9488 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 6.2% Min: 5.25% | - |
13 | LCD Contrast Ratio | Typ.: 1200 Min: 900 | - |
14 | FPC Version | Z35013-P24 V2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -30°C~ 85°C | - |
17 | Storage Temperature | -30°C~ 85°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 330 | nit |
20 | Weight | 0.020 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | IM0/NC | LCM IM PIN/No Connection |
2 | DVDD(2V8) | OWER SUPPLY (2.8V） |
3 | IOVDD(1V8) | I/O POWER SUPPLY (1.8V） |
4 | IM1/NC | LCM IM PIN/No Connection |
5 | RESET | LCM RESET PIN |
6 | GND | Ground |
7-8 | NC | No Connection |
9 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
10 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
11-12 | GND | Ground |
13-14 | NC | No Connection |
15 | GND | Ground |
16 | TDP0 | Positive MIPI differential data input |
17 | TDN0 | Negative MIPI differential data input |
18 | GND | Ground |
19 | TDP1(NC) | Positive MIPI differential data input/No Connection |
20 | TDN1(NC) | Negative MIPI differential data input/No Connection |
21 | GND | Ground |
22 | TCP | Positive MIPI differential CLOCK input |
23 | TCN | Negative MIPI differential CLOCK input |
24 | GND | Ground |
RESET voltage should be consistent with IOVDD voltage, or there probably is black screen fault when power on. | ||
Zhunyi Technologie achtet auf die Qualität und den Service. Willkommen, um uns zu besuchen und Hände für eine erfolgreiche Zukunft zu verbinden.
