Z18001 1,8 Zoll 128*160 LCD Display Panel 8-Bit MCU-Schnitts telle

  • Größe: 1,77 Zoll

  • Ent schließung: 128*160

  • Schnitts telle: MCU 8-Bit

  • Ansicht winkel: IPS

  • Helligkeit: 350 cd/m²

  • Touch Panel: Unterstützung CTP/RTP

  • Versorgungs typ: Fabrik/Hersteller

  • Zertifizierung: ISO9001, IATF16949, ROHS, REACH

REQUEST_A_QUOTE

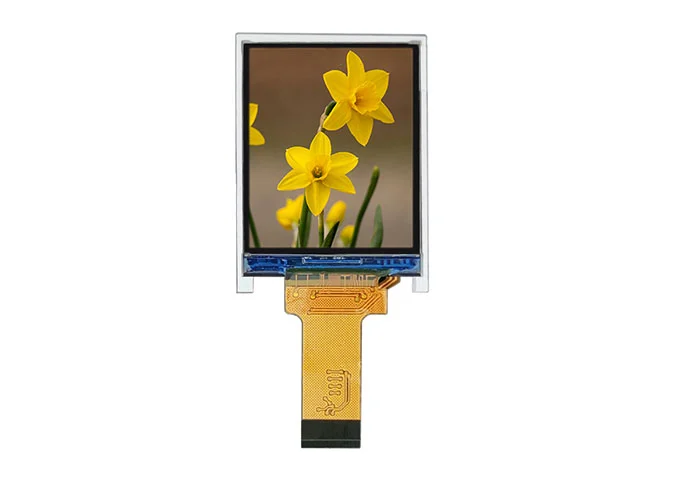

1.8 inch tft display
1.8 inch tft display

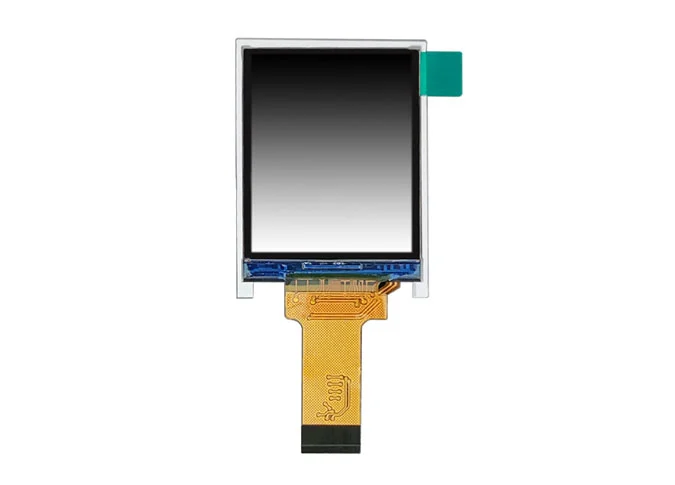

1.8 tft lcd
1.8 tft lcd display

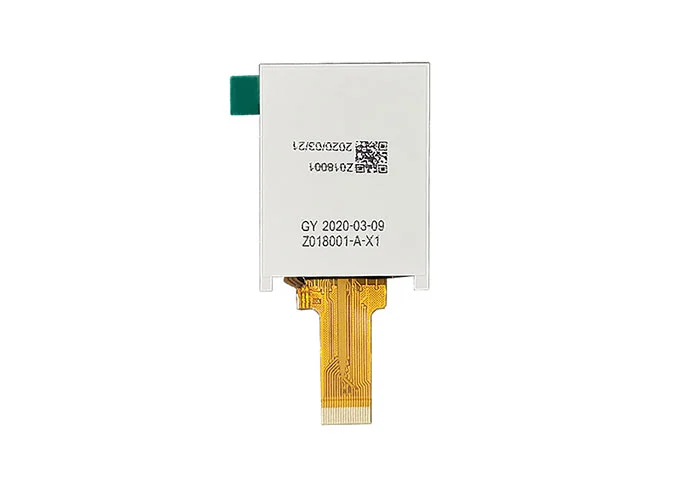

lcd 128x160

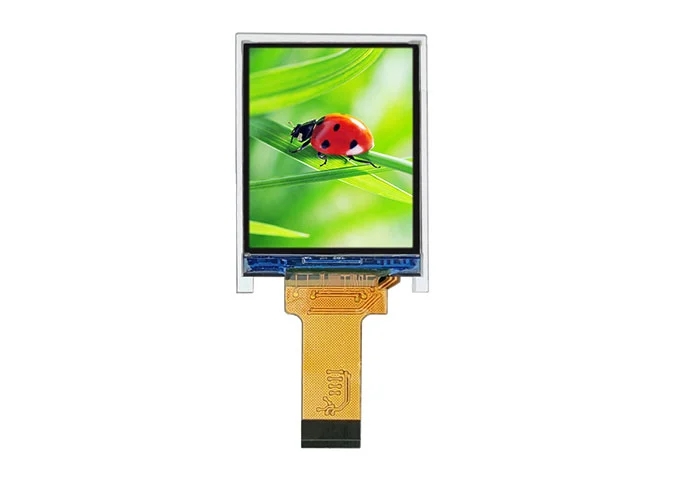

1.77 inch lcd display

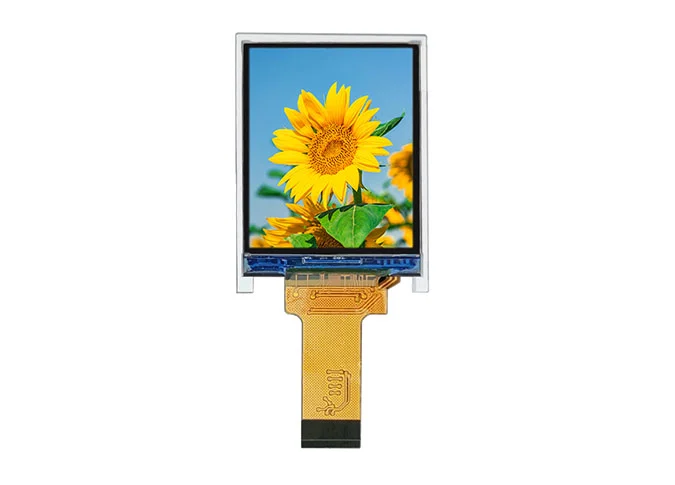

st7735s display

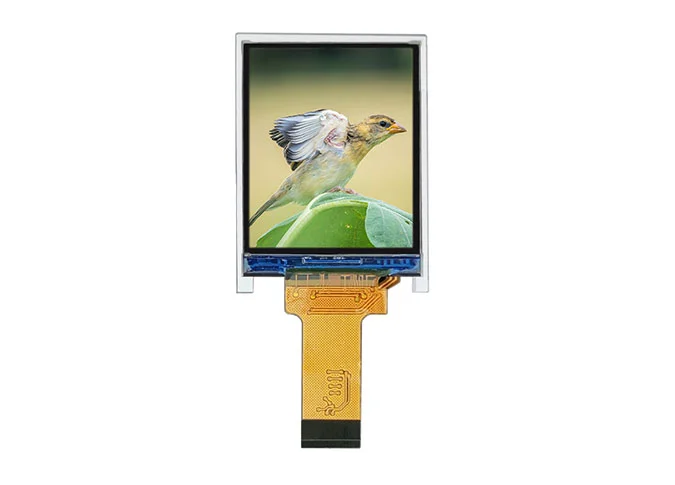

display st7735

Übersicht über Z18001 1,8 Zoll 128*160 LCD Display Panel 8-Bit-MCU-Schnitts telle

1

Z18001 ist eine farbaktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit 128*160 Auflösung. Durch die IPS-Technik (In-Plane Switching) hat dieses 1,77-Zoll-LCD-Modul einen größeren Blickwinkel. DieseGroßhandel LCD-Display-ModulIst eingebauter GC9106 Treiber IC. Dieses a-Si TFT LCD-Modul kommt mit 8-Bit MCU-Schnitts telle, 350 cd/m² Helligkeit.

2

Wenn Sie spezielle Anforderungen haben, wie Laufwerk-IC-Schnitts telle, FPC, Touch-Panel, Hintergrund beleuchtung usw., als ProfiCustom LCD-Display-Hersteller, Wir können auch für Sie anpassen.

3

Als die führendenChina LCD-Modul Hersteller, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.

4

Der 1,77 Zoll LCD-Bildschirm ist Smartwatch, medizinisches Oxi meter, kosmetisches Instrument, Haushalts gerät, Übersetzer, Musik player, Smart Home, Industrie usw.

Spezifikationen von Z18001 1,8 Zoll 128*160 LCD Display Panel 8-Bit-MCU-Schnitts telle


ArtikelHaupt anzeigeEinheit
Anzahl der Pixel128 * RGB * 160Pixel
LCM-Umriss dimension34,00 (W) * 45,80 (H) * 2,45 (T)Mm
LCD-Umriss-Dimension31,83 (W) * 41,42 (H) * 1,0 (T)Mm
Aktiver Bereich28.03*35.04Mm
Pixel-Pitch0,073*0,219Mm
Anzeige modusNormal Weiß
Pixel-AnordnungVertikaler Streifen RGB
Betrachtung richtung12 Uhr
Farb konfigurationRGB
LCD-DurchlässigkeitTyp: 6,9%; Min: 6,21%
LCD-Kontrast verhältnisTyp: 300; Min: 200
FPC-VersionZ018001-EWQ001 V3
Schnitts telleMCU 8-Bit-Bus-Schnittstelle
Betriebs temperatur-30 ° C ~ 80 ° C
Lagerte mperatur-40 ° c ~ 85
Anordnung der Hintergrund beleuchtungLED / 3 Parallel
Leuchtdichte-
Gewicht-


Schnitts telle Definition Beschreibung von Z18001 1,8 Zoll 128*160 LCD Display Panel 8-Bit-MCU-Schnitts telle


PIN NR.PIN DEF.FUNKTION DEZ.
1LED-KSTROM VERSORGUNG-FÜR HINTERLICHT KATHODE
2LED-ASTROM VERSORGUNG + FÜR HINTERLICHT ANODE
3ScBoden
4VCISTROM VERSORGUNG (2.8V)
5IOVCCI/O STROM VERSORGUNG (1.8V)
6TEDieser Stift ist FMARK, wenn nicht verwendet, lassen Sie es offen
7CSChip-Auswahl signal.
8RESETReset Signal Pin (1.8V)
9RSBoden
10WRSchreiben Sie Strobe-Signal.
11RDStrobe-Signal lesen.
12B7MCU parallele Schnitts telle Datenbus.
13B6MCU parallele Schnitts telle Datenbus.
14B5MCU parallele Schnitts telle Datenbus.
15B4MCU parallele Schnitts telle Datenbus.
16B3MCU parallele Schnitts telle Datenbus.
17B2MCU parallele Schnitts telle Datenbus.
18B1MCU parallele Schnitts telle Datenbus.
19B0MCU parallele Schnitts telle Datenbus.
20ScBoden
