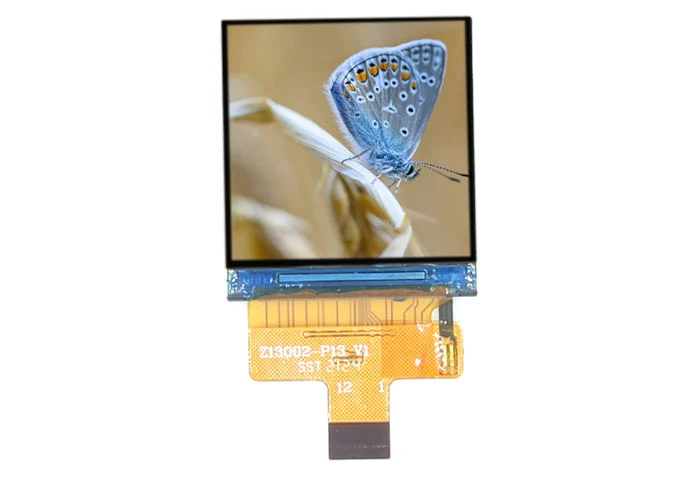

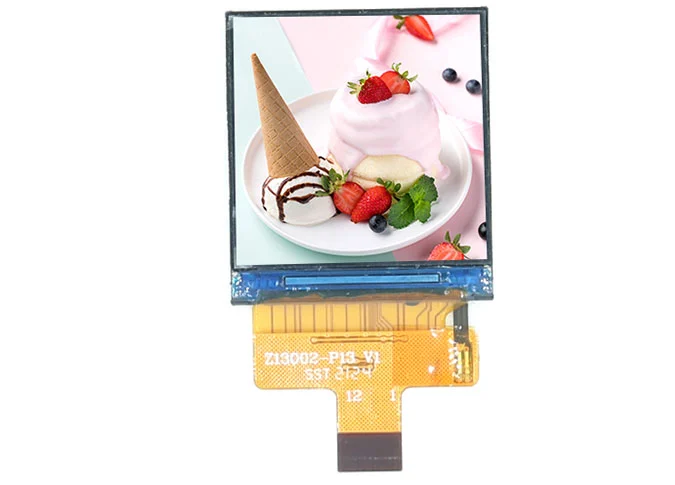

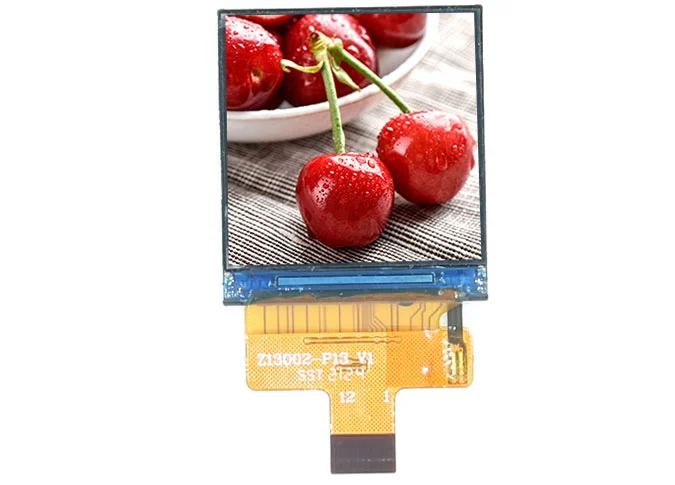

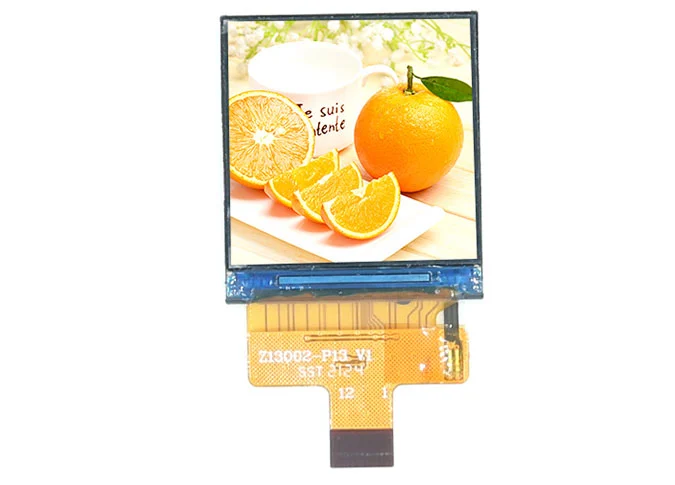

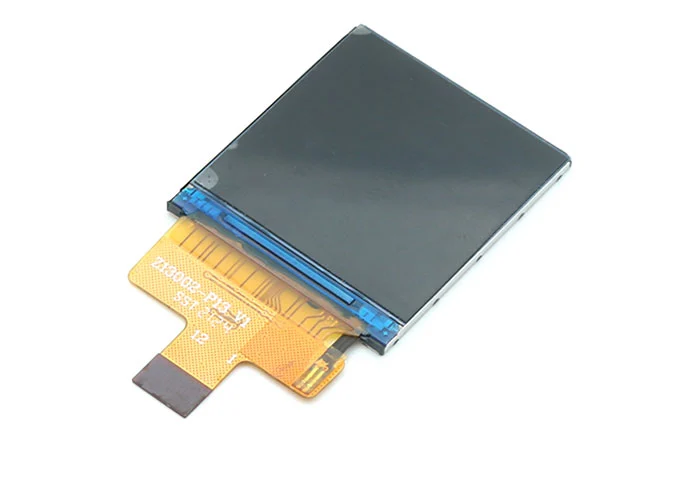

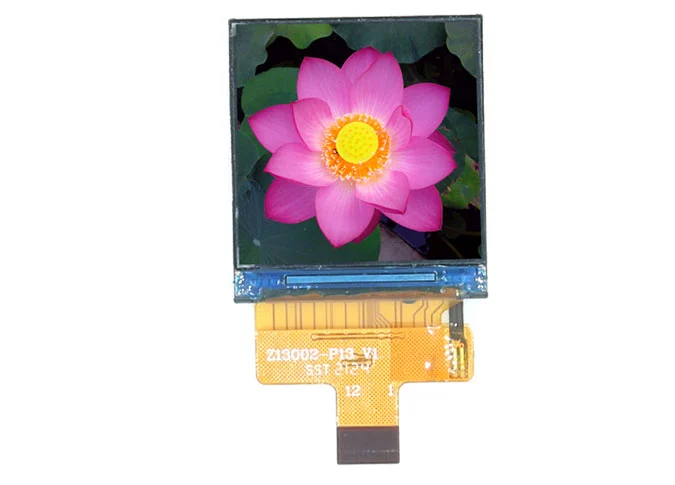

IPS IC ST7789V SPI-Schnitts telle Z13002 1,3 Zoll 240*240 LCD Display

1

Display größe (Diagonal)

1.3

Zoll

2

Display-Auflösung

240 (H) × RGB × 240 (V)

Pixel

3

Pixel-Pitch

97,5 (H) × 97,5 (V)

Um

4

LCM-Umriss dimension

(Ohne FPC)

26,17 (W) × 29,22 (H) × 1,5 (T)

Mm

5

LCD-Umriss-Dimension

25,8 (W) × 28,4 (H) × 0,4 (T)

Mm

6

Aktive Fläche LCD

23.4 (W) × 23.4 (H)

Mm

7

Blick richtung (graue Inversion)

VOLLSTÄNDIGE ANSICHT

-

8

Fahrer IC

ST7789V2-G4-A

-

9

Pixel-Anordnung

RGB-Streifen

-

10

Anzeige modus

Normal Schwarz

-

11

Pixel-Fahr element

A-Si TFT

-

12

LCD-Durchlässigkeit

Typ. : 4,65% Min: 4,18%

-

13

LCD-Kontrast verhältnis

Typ. : 800 Min: 640

-

14

FPC-Version

Z13002-P13 V1

-

15

Schnitts telle

SPI

-

16

Betriebs temperatur

-20 °C ~ 70 °C

-

17

Lagerte mperatur

-30 °C ~ 80 °C

-

18

Hintergrund beleuchtung Anordnung

LED/1 Series 2 Parallel (2 Leuchten insgesamt)

-

19

Leuchtdichte

520

Nit

20

Gewicht

0.003

Kg

1

Sc

Boden

2

LEDK

STROM VERSORGUNG-FÜR HINTERLICHT KATHODE

3

LEDA

STROM VERSORGUNG-FÜR HINTERLICHT ANODE

4

VDD

STROM VERSORGUNG (2.8V/3.3V)

5-6

Sc

Boden

7

D/C

LCM Anzeige von Daten/Befehls auswahl Pin in paralleler Schnitts telle

8

CS

PIN LCM SPI Chip auswählen

9

SCL

LCM SPI Uhr (SCL) Uhr (SCLK)

10

SDA

LCM SPI Daten (SDA) Dateneingabe (MOSI)

11

RESET

LCM RESET PIN

12

Sc

Boden

Die RESET-Spannung sollte mit der VDDI-Spannung übereinstimmen, oder es liegt wahr schein lich ein schwarzer Bildschirm fehler beim Einschalten vor.
