Größe: 10,1 Zoll
Auflösung: 1200*1920
Aktiver Bereich: 135,36*216,58mm
Schnitts telle: MIPI
Ansicht winkel: IPS
Helligkeit: 400 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

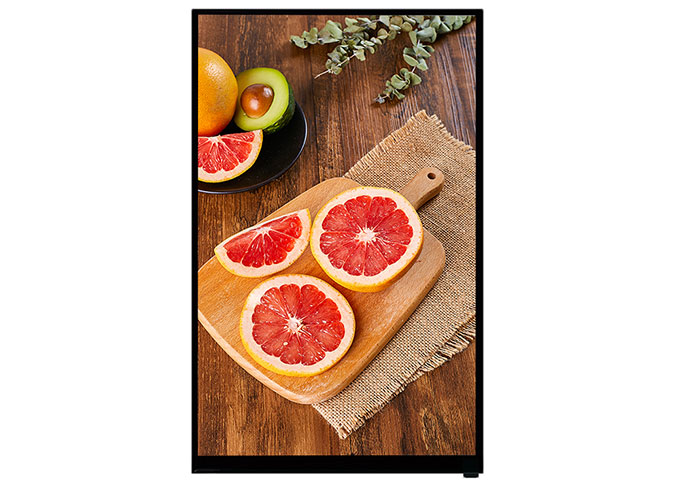

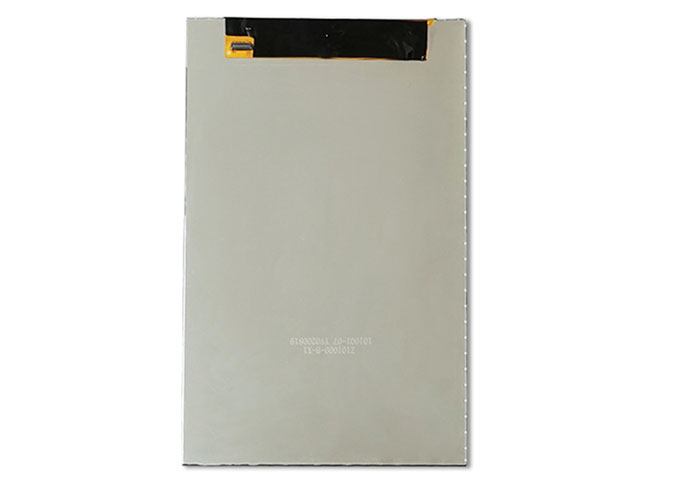

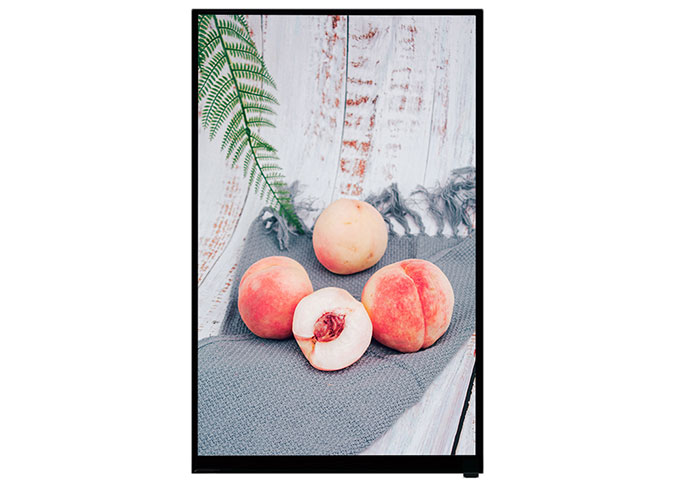

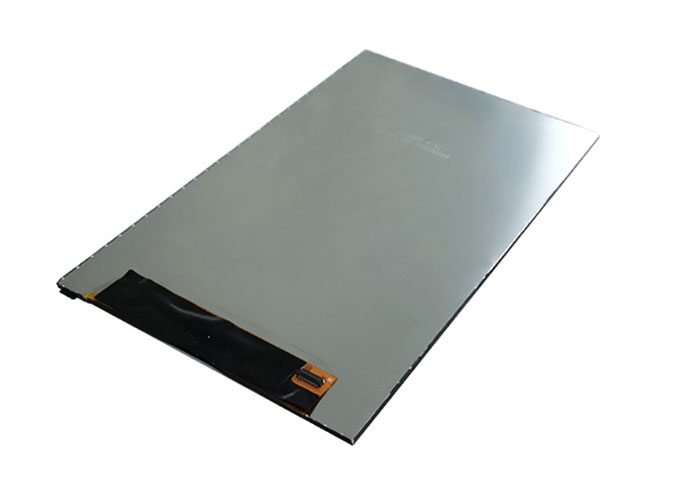

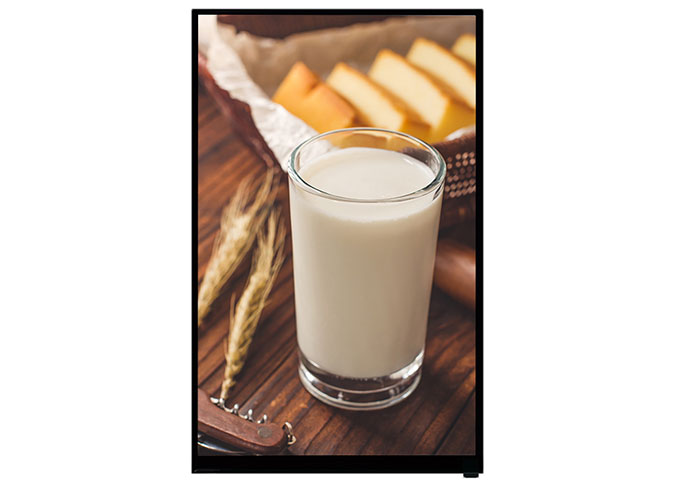

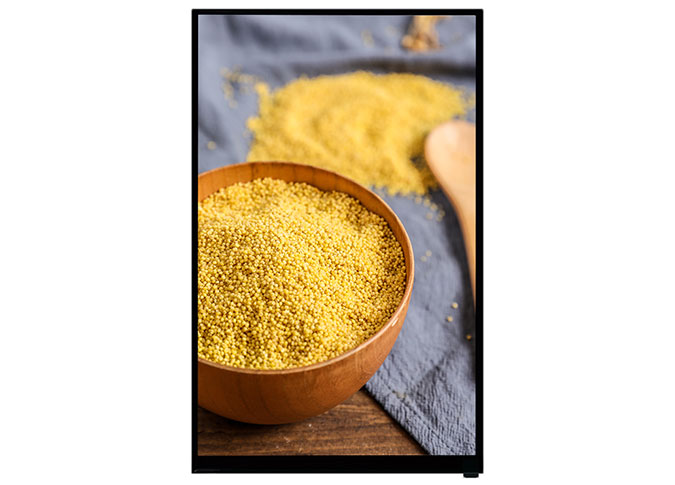

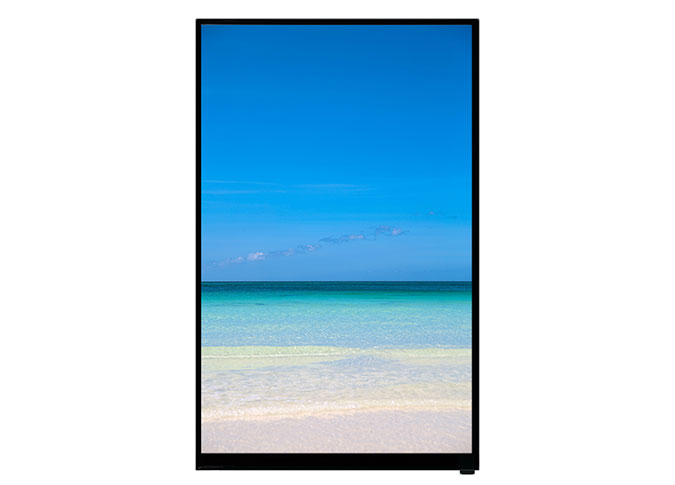

Z101017 ist eine farbaktive Matrix-Dünnschicht transistor (TFT)-Flüssig kristall anzeige (LCD) mit einer Auflösung von 1200*1920. Durch die IPS-Technik (In-Plane Switching) hat dieses 10,1-Zoll-LCD-Modul einen größeren Blickwinkel. DieseHandheld-LCD-BildschirmIst eingebauter OTA7290B Treiber IC. Dieses a-Si TFT LCD-Modul kommt mit MIPI-Schnitts telle, 400cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Laufwerk IC, Schnitts telle, FPC, Touch panel, Helligkeit, Farbe, Hintergrund beleuchtung, Touch panel usw.Custom LCD-Display-HerstellerKann auch für Sie anpassen.
UnsereChina LCD-Bildschirm FabrikISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der 10,1-Zoll-LCD-Bildschirm ist weit verbreitet in der medizinischen, visuellen Türklingel, Verkaufs automat, Lernmaschine, Ventilator, Oszilloskop, Küche, Haushalts gerät, Smart Home, Industrie, Handheld, Outdoor, E-Bike, Fahrzeug, Projektor, 3D-Drucker, Audio gerät, Roboter, elektrische Waage, Navigation, Armaturen brett, Aufzugs werbung, Laptop, HMI, Bildung usw.
Item | Main Display | Unit |
Number of Pixels | 1200 * RGB * 1920 | Pixel |
LCM Outline Dimension | 143.10 (W) * 228.60 (H) * 2.6 (T) | mm |
LCD Outline Dimension | 140.40 (W) * 225.35 (H) * 0.8 (T） | mm |
Active Area | 135.36 x 216.58 | mm |
Pixel Pitch | 37.6 x 112.8 | um |
Display Mode | Normal Black | |
Pixel Arrangement | RGB-stripe | |
Viewing Direction | FREE | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 4.04%; Min: 3.53% | |
LCD Contrast Ratio | Typ: 1000; Min: 800 | |
FPC Version | Z101017-P31F V1 | |
Interface | MIPI | |
Operating Temperature | -10℃ ~ 60℃ | |
Storage Temperature | -20℃ ~ 70℃ | |
Backlight arrangement | LED / 4 series 7 parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
2 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
3 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
4 | NC | NC |
5 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
6 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
7 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
8 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
9 | GND | Ground |
10 | GND | Ground |
11 | D2-P | MIPI-DSI Data differential signal input pins. (Data lane 2) |
12 | D2-N | MIPI-DSI Data differential signal input pins. (Data lane 2) |
13 | GND | Ground |
14 | D1-P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
15 | D1-N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
16 | GND | Ground |
17 | CLK-P | MIPI-DSI CLOCK differential signal input pin |
18 | CLK-N | MIPI-DSI CLOCK differential signal input pin |
19 | GND | Ground |
20 | D0-P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
21 | D0-N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
22 | GND | Ground |
23 | D3-P | MIPI-DSI Data differential signal input pins. (Data lane 3) |
24 | D3-N | MIPI-DSI Data differential signal input pins. (Data lane 3) |
25 | GND | Ground |
26 | NC | NC |
27 | RES | Reset pin (3.3V） |
28 | GND | Ground |
29 | NC | NC |
30 | VDD | POWER SUPPLY (3.3V） |
31 | VDD | POWER SUPPLY (3.3V） |
