Größe: 5 Zoll
Auflösung: 480*854
Aktiver Bereich: 62,06*110,4mm
Schnitts telle: MIPI
Ansicht winkel: IPS
Helligkeit: 400 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

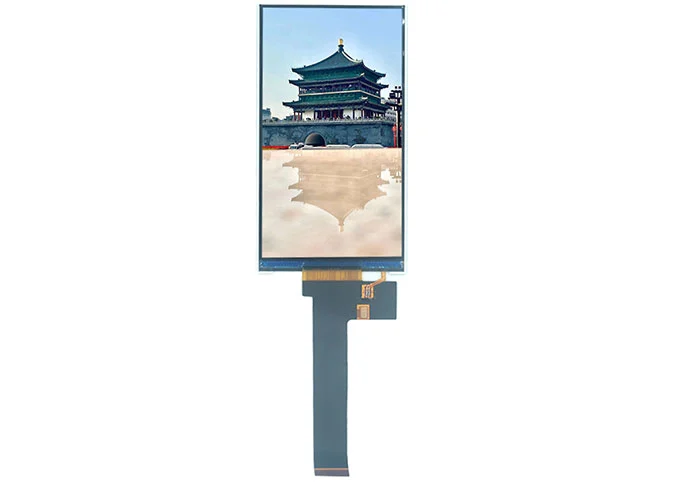

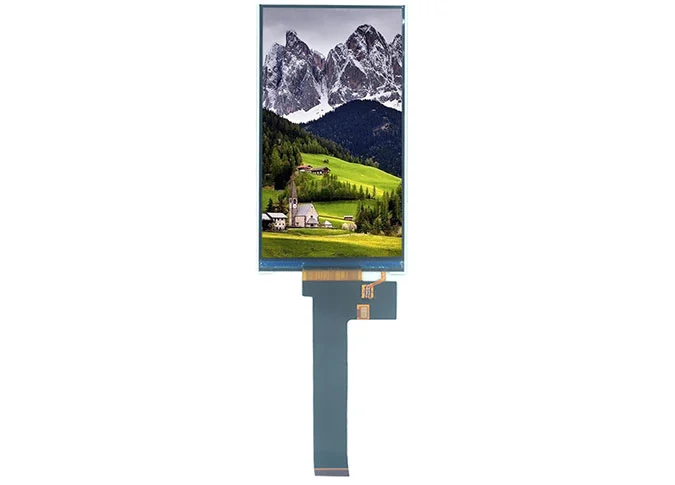

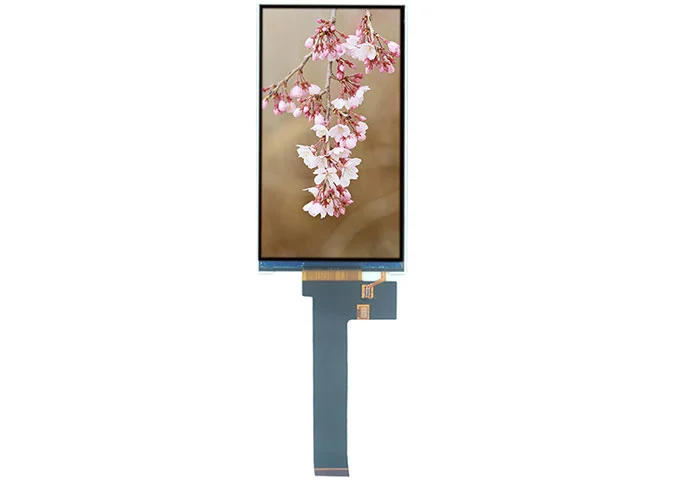

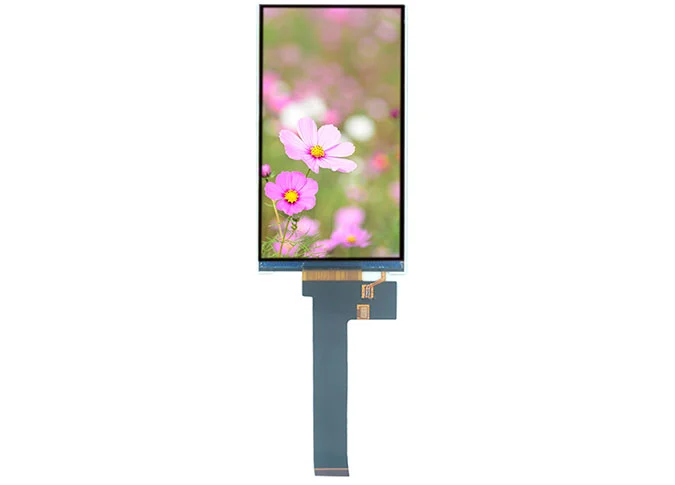

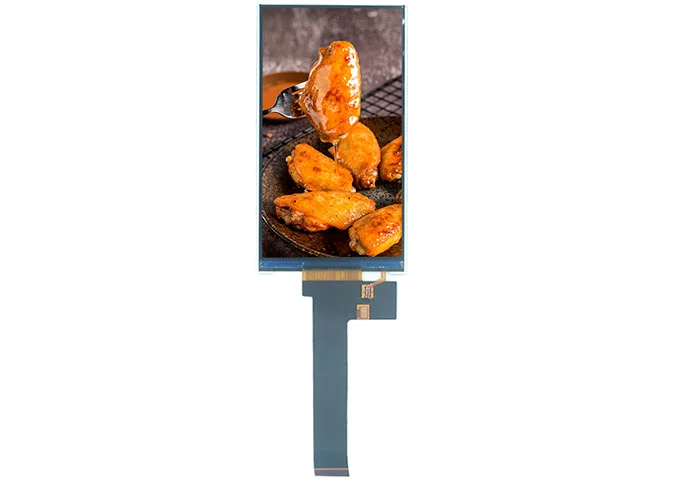

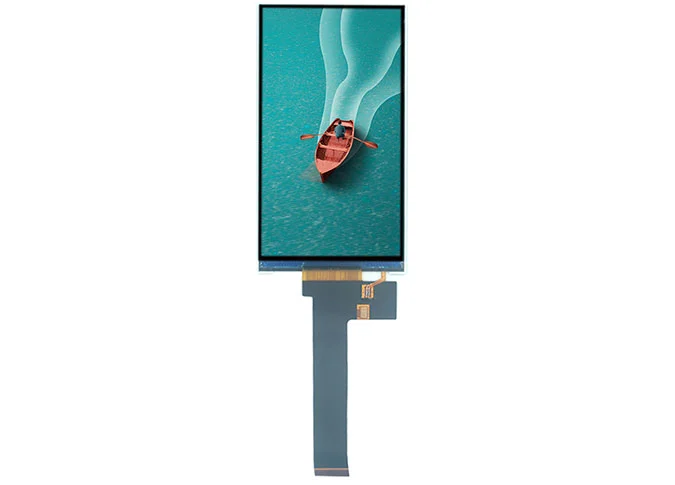

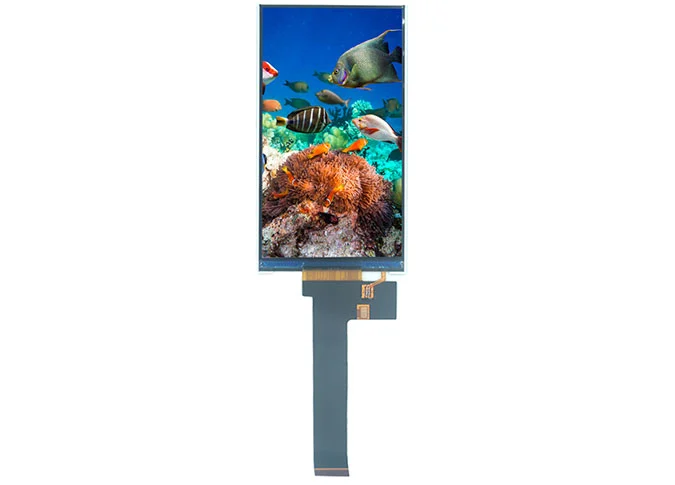

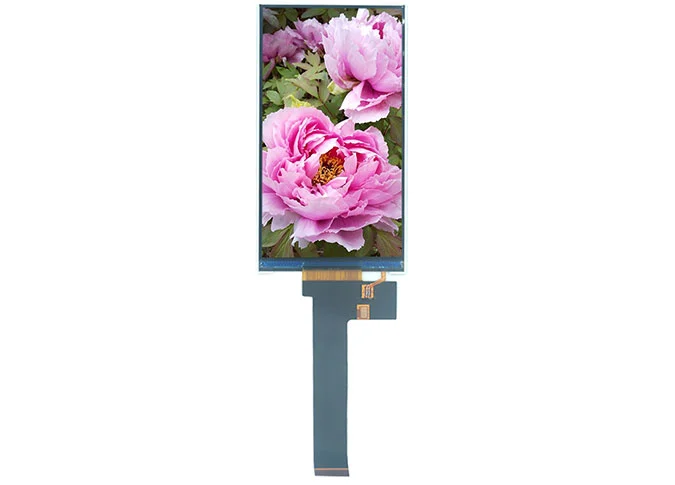

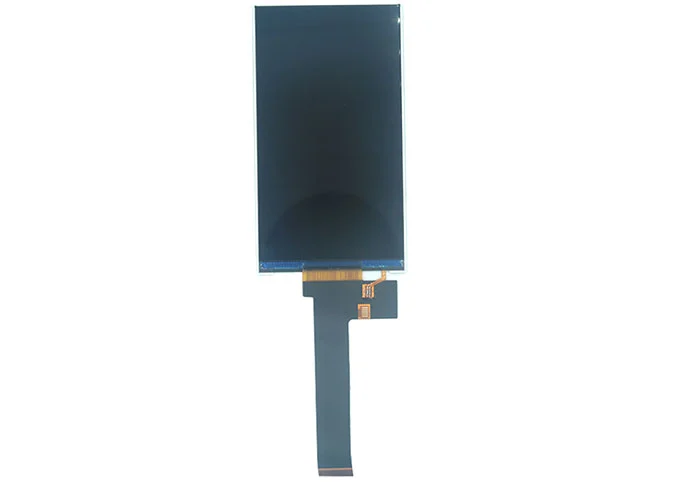

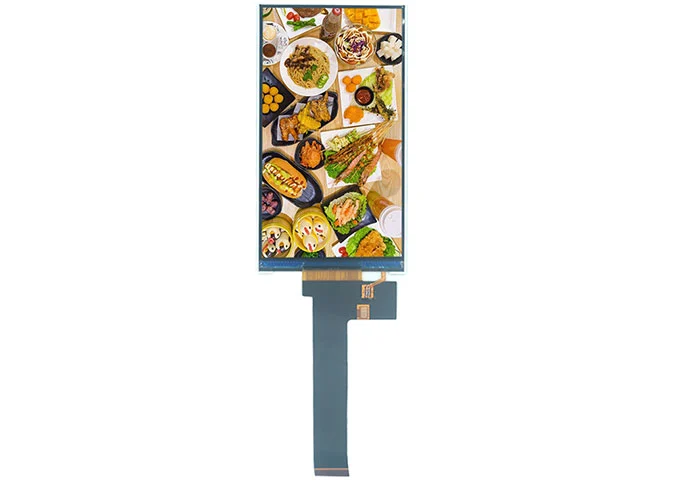

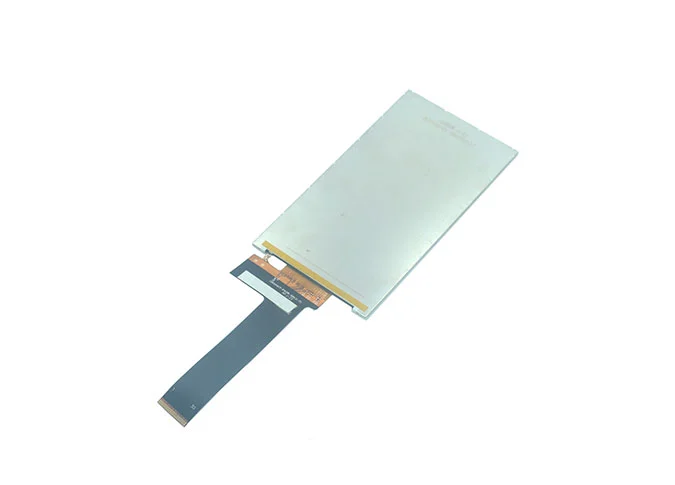

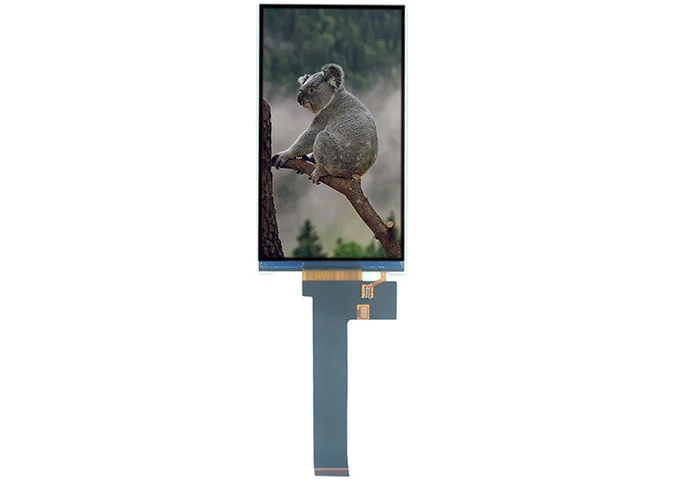

DM49417 ist eine farbaktive Matrix-Dünnschicht transistor (TFT)-Flüssig kristall anzeige (LCD) mit einer Auflösung von 480*854. Durch die IPS-Technik (In-Plane Switching) hat dieses 5 "LCD-Modul einen größeren Blickwinkel. DieseQuadratisches IPS-LCD-PanelIst eingebauter JD9161Z-JN treiber IC. Dieses a-Si TFT LCD-Modul kommt mit MIPI-Schnitts telle, 400cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Antriebs-IC-Schnitts telle, FPC, Touch-Panel, Hintergrund beleuchtung usw., können wir zur Verfügung stellenBenutzer definierte geformte lcd-displayFür dich.
Als einQuadratischer LCD-Bildschirm Hersteller, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der 5-Zoll-LCD-Bildschirm ist weit verbreitet in medizinischer, visueller Türklingel, E-Brieftasche, POS, Spieler, Kosmetik instrument, Haushalts gerät, QRcode-Scanner, Smart Home, Industrie, Handheld, im Freien, HMI, E-Bike, Fahrzeug, usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.95 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V) | pixels |
3 | Pixel Pitch | 128.4 (H) × 128.4 (V) | um |

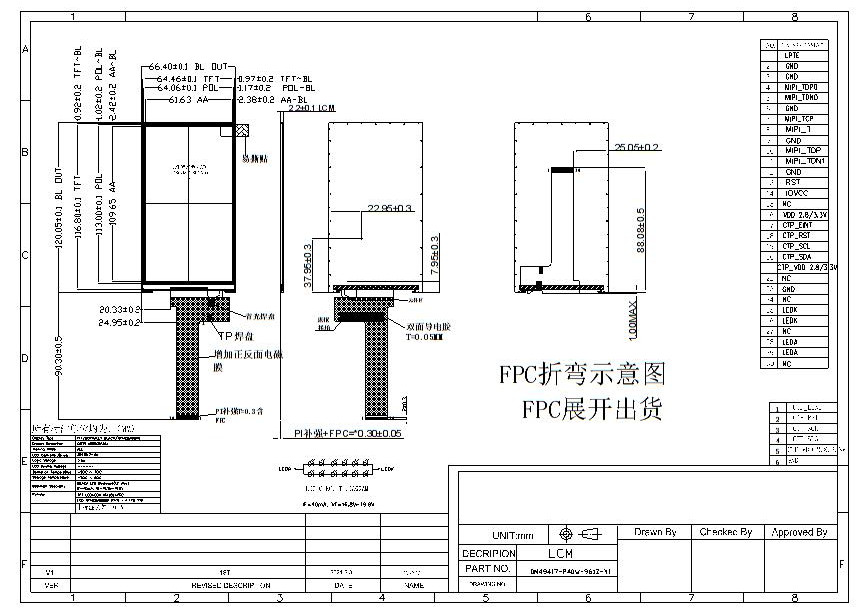

4 | LCM Outline Dimension (Without FPC） | 66.3 (W) ×120.3 (H) ×2.03 (T) | mm |
5 | LCD Outline Dimension | 64.46 (W) × 116.8 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 62.06 (W) ×110.4 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9161Z-JN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.47% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |
14 | FPC Version | DM49417-P40W V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 2 Parallel (12 lights in total) | - |
19 | Luminance | 520 | nit |
20 | Weight | 0.035 | kg |
| PIN NO. | PIN DEF. | FUNCTION DESC. |
| 1 | LPTE | Serves TE (Tearing Effect) PIN |
| 44960 | GND | Ground |
| 4 | D0P | Positive MIPI differential data input |
| 5 | D0N | Negative MIPI differential data input |
| 6 | GND | Ground |
| 7 | CLKP | Positive MIPI differential CLOCK input |
| 8 | CLKN | Negative MIPI differential CLOCK input |
| 9 | GND | Ground |
| 10 | D1P | Positive MIPI differential data input |
| 11 | D1N | Negative MIPI differential data input |
| 12 | GND | Ground |
| 13 | RST | Reset PIN |
| 14 | IOVCC | I/O POWER SUPPLY (1.8V) |
| 15 | NC | No Connection |
| 16 | VCC | POWER SUPPLY (2.8/3.3V) |
| 17 | CTP-EINT | TP Interrupt PIN |
| 18 | CTP-RST | TP Reset PIN |
| 19 | CTP-SCL | TP I2C clock (SCL) clock (SCLK) |
| 20 | CTP-SDA | TP I2C data (SDA) data input (MOSI) |
| 21 | CTP-VDD | TP Input Power voltage (2.8/3.3V) |
| 22 | NC | No Connection |
| 23 | GND | Ground |
| 24 | NC | No Connection |
| 25-26 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
| 27 | NC | No Connection |
| 28-29 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
| 30 | NC | No Connection |
| RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
