Größe: 8 Zoll
Auflösung: 800*1280
Aktiver Bereich: 107,64*172,224mm
Schnitts telle: MIPI
Ansicht winkel: IPS
Helligkeit: 580 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH
Z80019 ist eine farbaktive Matrix-Dünnschicht transistor (TFT)-Flüssig kristall anzeige (LCD) mit einer Auflösung von 800*1280. Durch die IPS-Technik (In-Plane Switching) hat dieses 8 "LCD-Modul einen größeren Blickwinkel. Dieses LCD-Display ist eingebauter JD9365DA-H3 Treiber IC. Dieses a-SiQuadratisches TFT-LCD-ModulKommen mit MIPI-Schnitts telle, 580cd/m² Helligkeit.
Z80019 ist eine farbaktive Matrix-Dünnschicht transistor (TFT)-Flüssig kristall anzeige (LCD) mit einer Auflösung von 800*1280. Durch die IPS-Technik (In-Plane Switching) hat dieses 8 "LCD-Modul einen größeren Blickwinkel. Dieses LCD-Display ist eingebauter JD9365DA-H3 Treiber IC. Dieses a-SiQuadratisches TFT-LCD-ModulKommen mit MIPI-Schnitts telle, 580cd/m² Helligkeit.
Als einer derLCD-Display-Hersteller in China, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der 8 ZollChina TFT touchscreenIst weit verbreitet in medizinischen, visuellen Türklingel, Verkauf, Lernen Mechine, Ventilator, Oszilloskop, Küche, Haushalts gerät, Smart Home, Industrie, Handheld, Outdoor, E-Bike, Fahrzeug, Projektor, 3D-Drucker, Audio gerät, Roboter, elektrische Waage, Navigation, Armaturen brett, Aufzugs werbung, Roboter usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 8.0 | inch |
2 | Display Resolution | 800 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 44.85 (H) × 134.55 (V） | um |

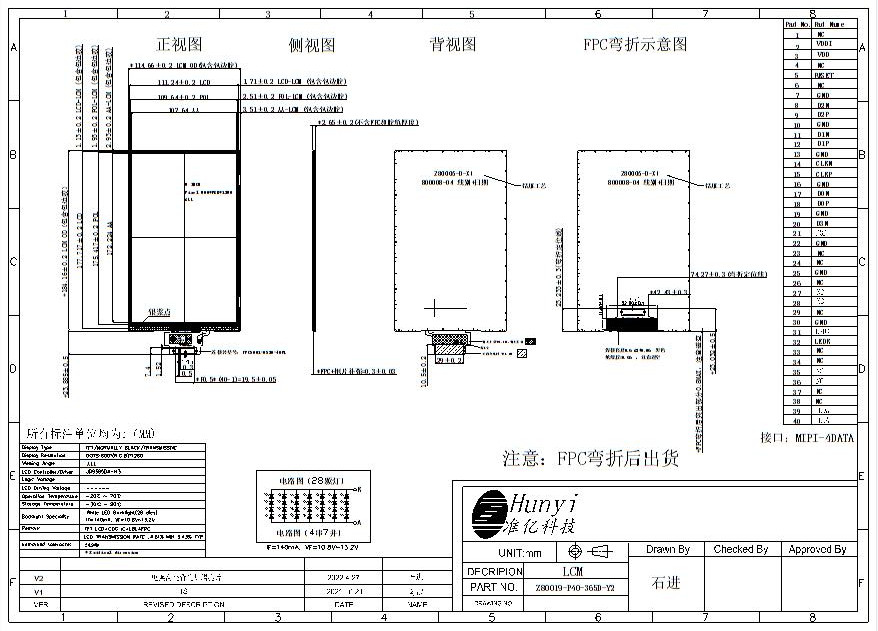

4 | LCM Outline Dimension (Without FPC） | 114.66 (W) × 184.16 (H) × 2.65 (T) | mm |
5 | LCD Outline Dimension | 111.24 (W) × 180.52 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 107.64 (W) × 172.224 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9365DA-H3 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5.55% Min: 5.0% | - |
13 | LCD Contrast Ratio | Typ.: 1500 Min: 1200 | - |

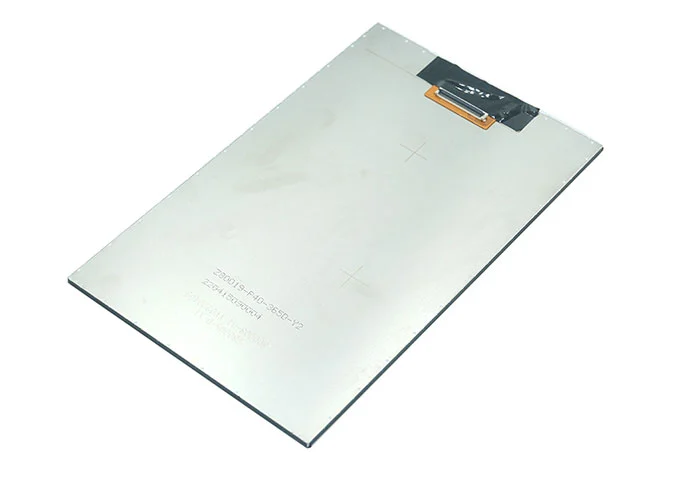

14 | FPC Version | Z80019-P40 V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/4 Series 7 Parallel (28 lights in total) | - |
19 | Luminance | 580 | nit |
20 | Weight | 0.114 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | NC | No Connection |
2 | VDDI | I/O POWER SUPPLY |
3 | VDD | POWER SUPPLY |
4 | NC | No Connection |
5 | RESET | LCM RESET PIN |
6 | NC | No Connection |
7 | GND | Ground |
8 | D2N | Negative MIPI differential data input |
9 | D2P | Positive MIPI differential data input |
10 | GND | Ground |
11 | D1N | Negative MIPI differential data input |
12 | D1P | Positive MIPI differential data input |
13 | GND | Ground |
14 | CLKN | Negative MIPI differential CLOCK input |
15 | CLKP | Positive MIPI differential CLOCK input |
16 | GND | Ground |
17 | D0N | Negative MIPI differential data input |
18 | D0P | Positive MIPI differential data input |
19 | GND | Ground |
20 | D3N | Negative MIPI differential data input |
21 | D3P | Positive MIPI differential data input |
22 | GND | Ground |
23-24 | NC | No Connection |
25 | GND | Ground |
26-29 | NC | No Connection |
30 | GND | Ground |
31-32 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
33-38 | NC | No Connection |
39-40 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
