Größe: 8 Zoll
Auflösung: 800*1280
LCD-Schnitts telle: MIPI
Touch-Schnitts telle: IIC
Touch Panel: Kapazitiv
Treiber IC: GH8555BL
Touch-Controller: GT911
Ansicht winkel: IPS
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

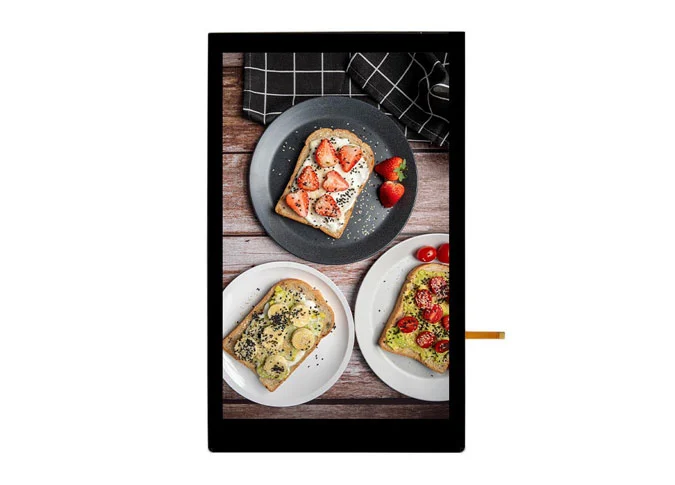

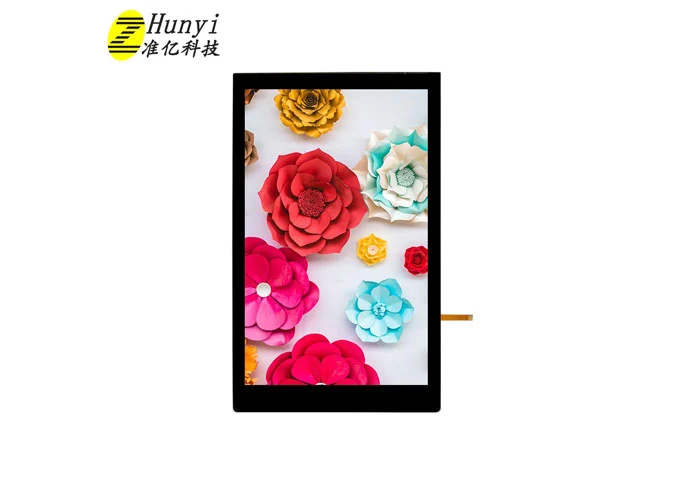

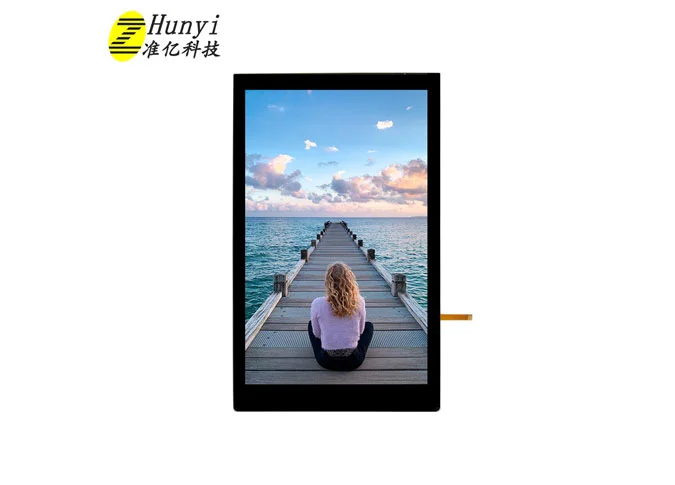

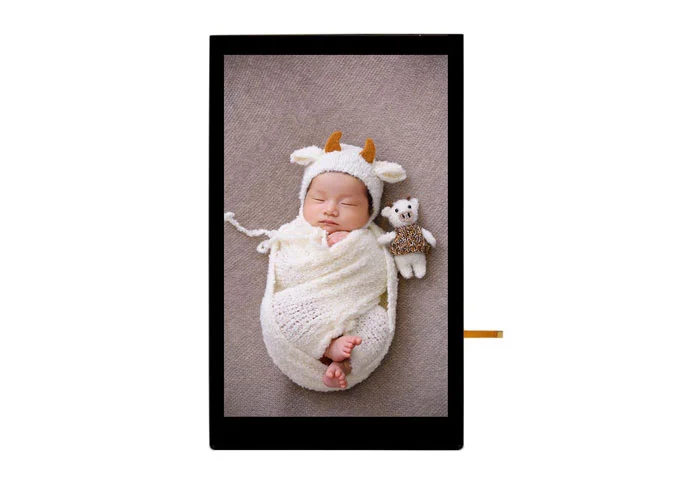

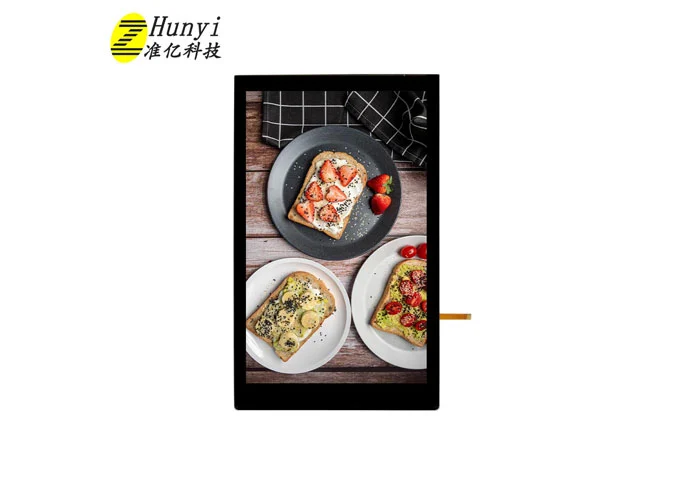

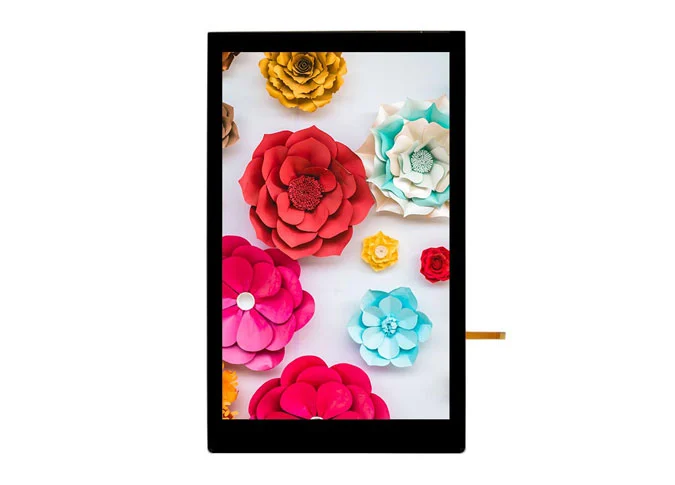

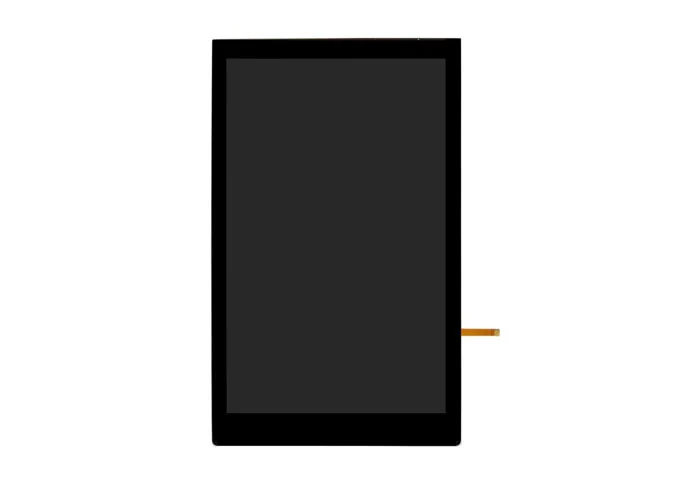

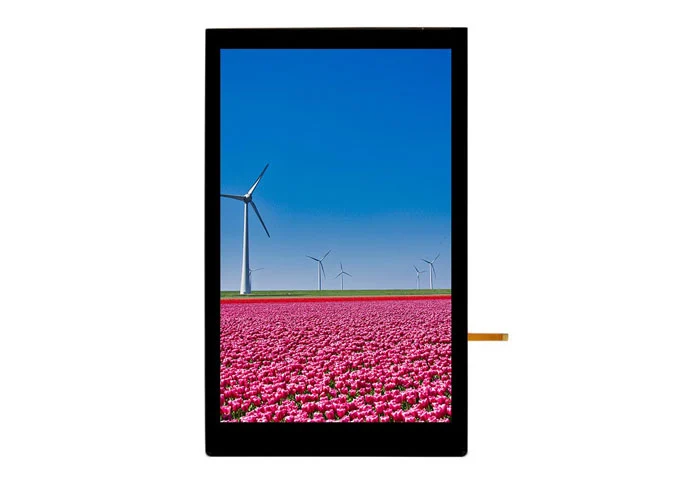

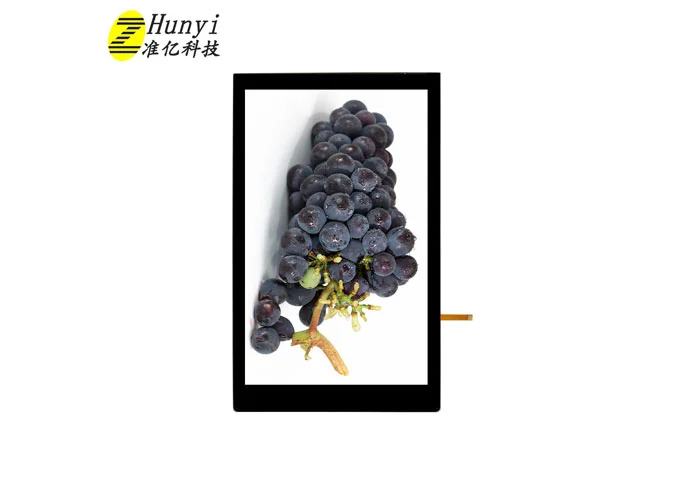

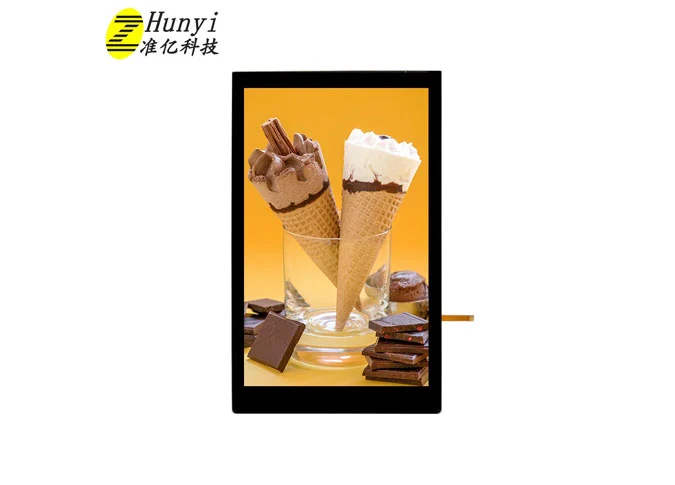

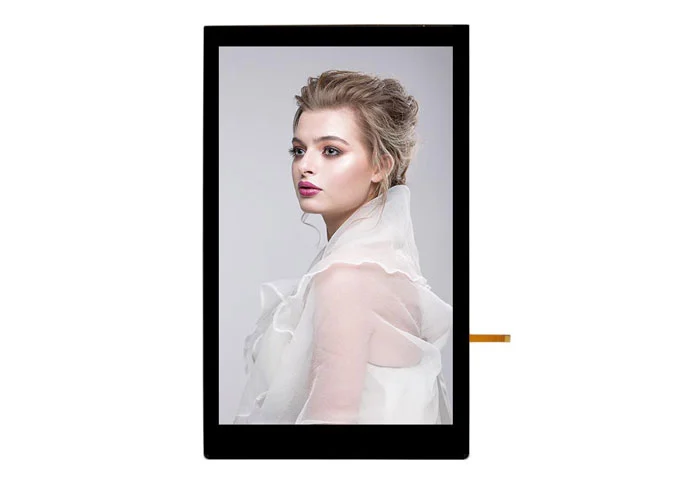

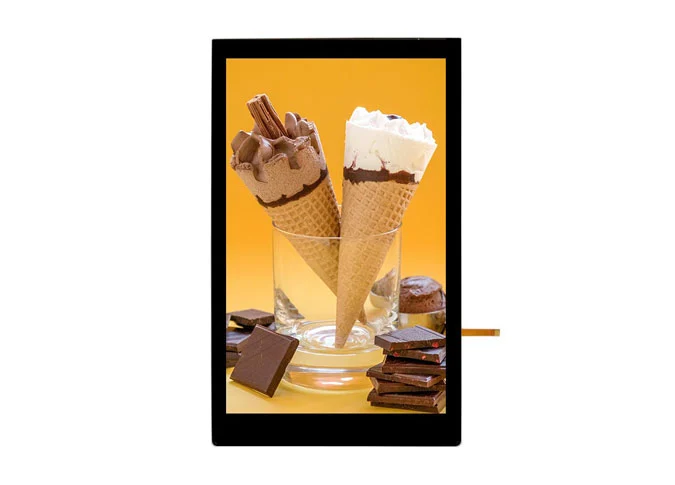

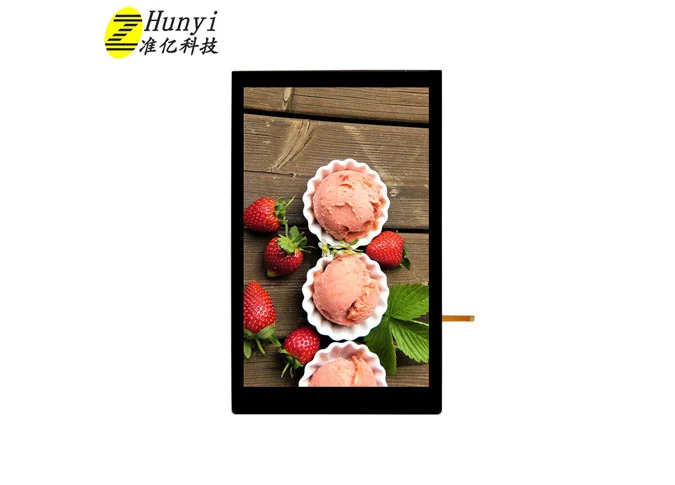

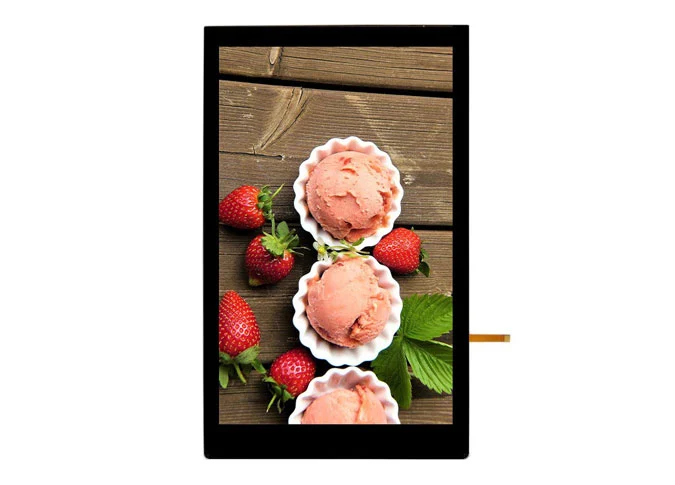

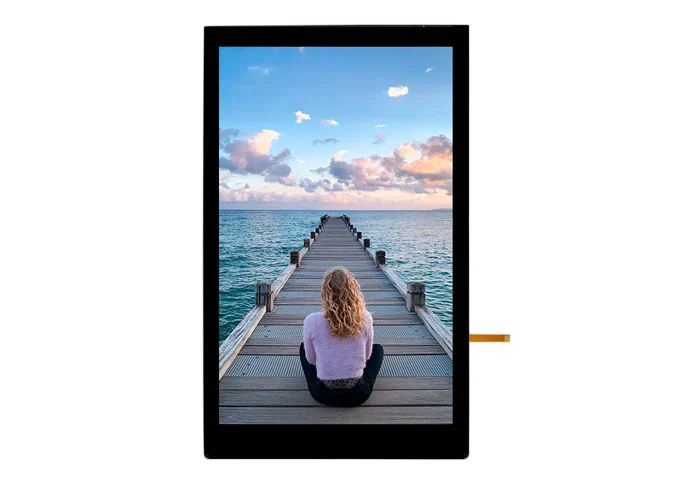

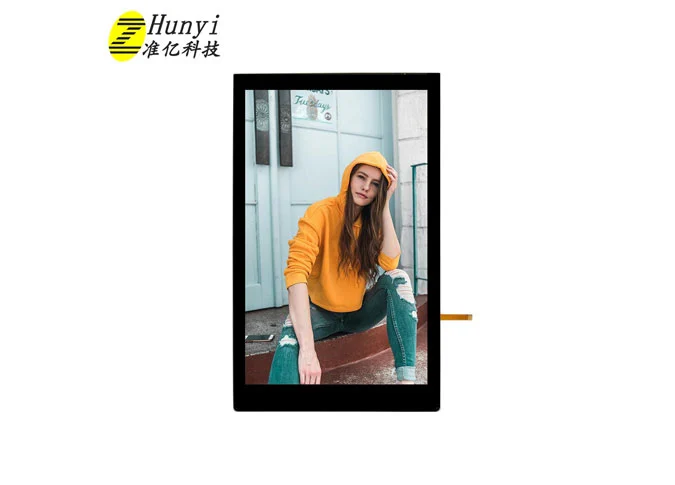

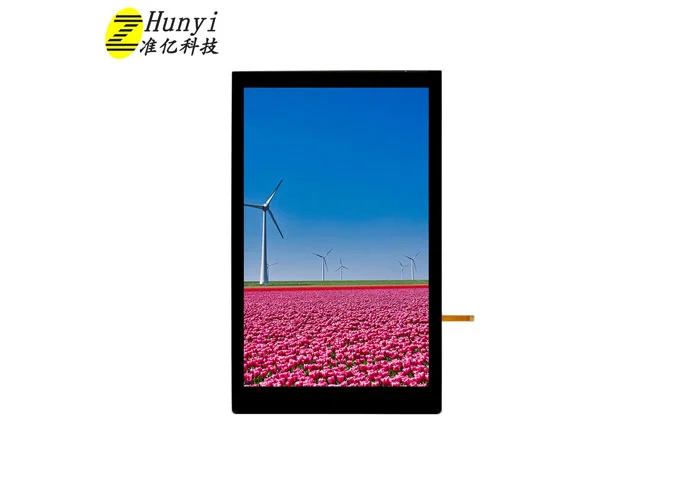

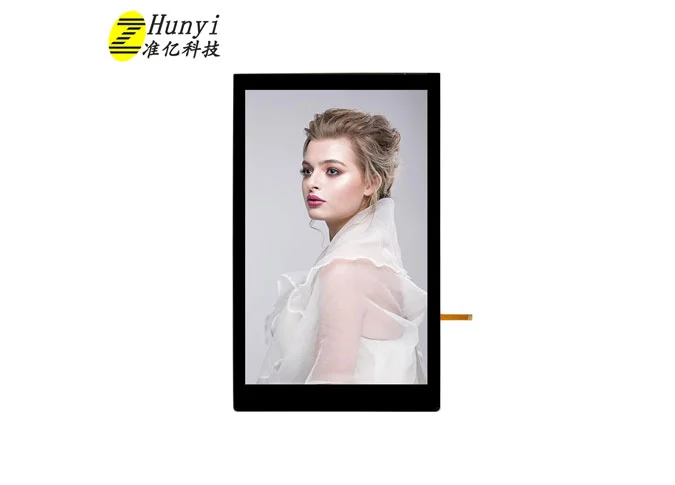

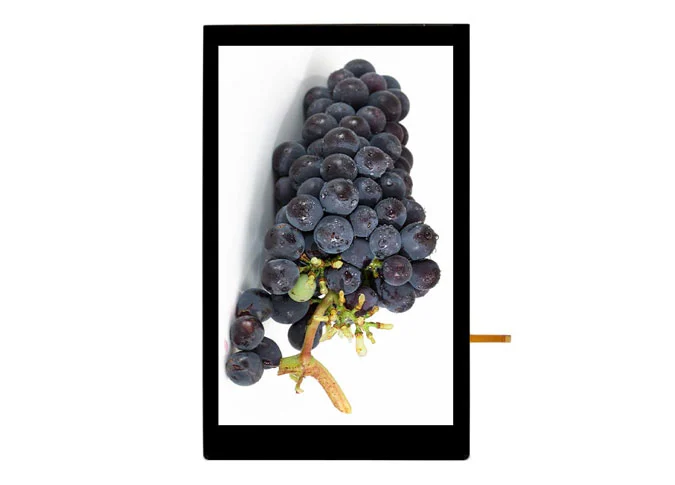

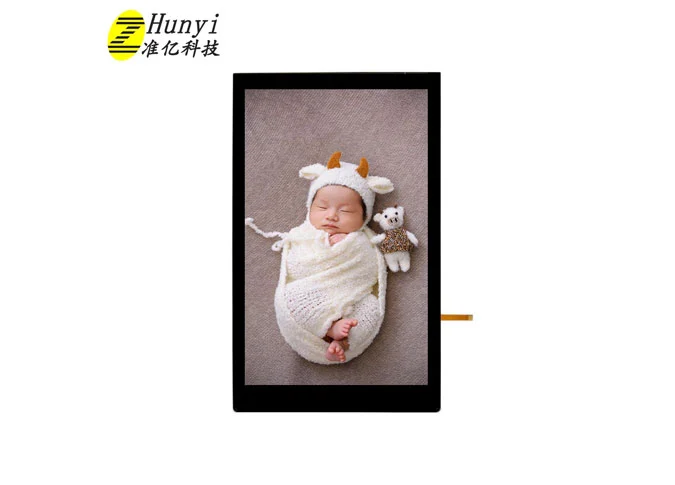

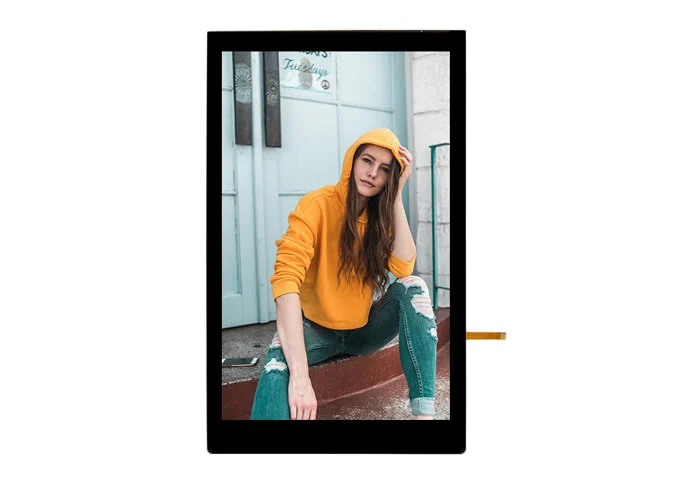

Z80017-ZC handelt sich um eine farbig aktive Matrix-Dünnschicht transistor (TFT)-Flüssig kristall anzeige (LCD) mit kapazitivem Touch panel, QVGA 800*1280. DieseGroßhandel TFT LCD-DisplayIst eingebauter GH8555BL LCD-Treiber IC und GT911 Touch-Controller. Dieses a-Si TFT LCD-Touch-Modul kommt mit MIPI und I2C Schnitts telle. Mehrpunkt-Touch. G G Strukturator.
Wenn Sie spezielle Anforderungen haben, wie Laufwerk IC, Schnitts telle, FPC, Touch panel, Hintergrund beleuchtung, Helligkeit, Farbe usw. alsKunden spezifischer LCD-Display-Lieferant, Wir können auch für Sie anpassen.
Als einLCD-Display-Modul Fabrik, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Dieser 8-Zoll-LCD-Touchscreen ist weit verbreitet in der medizinischen, visuellen Türklingel, Verkaufs automat, Lern mechine, Ventilator, Oszilloskop, Küche, Haushalts gerät, Smart Home, Industrie, Handheld, Outdoor, E-Bike, Fahrzeug, Projektor, 3D-Drucker, Audio gerät, Roboter, elektrische Waage, Navigation, Armaturen brett, Aufzugs werbung, Roboter usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 8.0 | inch |
2 | Display Resolution | 800 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 44.85 (H) × 134.55 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 114.65 (W) ×184.15 (H) ×2.55 (T) | mm |
5 | LCD Outline Dimension | 111.24 (W) × 180.52 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 107.64 (W) ×172.22 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | GH8555BL | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5.55% Min: 5.0% | - |
13 | LCD Contrast Ratio | Typ.: 1500 Min: 1200 | - |
14 | FPC Version | Z80017-P39H V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/3 Series 7 Parallel (21 lights in total) | - |
19 | Luminance | 280 | nit |
20 | Weight | 0.211 | kg |
2.1 LCM PIN
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | TCP | Positive MIPI differential CLOCK input |
3 | TCN | Negative MIPI differential CLOCK input |
4 | GND | Ground |
5 | TDP0 | Positive MIPI differential data input |
6 | TDN0 | Negative MIPI differential data input |
7 | GND | Ground |
8 | TDP1 | Positive MIPI differential data input |
9 | TDN1 | Negative MIPI differential data input |
10 | GND | Ground |
11 | TDP2 | Positive MIPI differential data input |
12 | TDN2 | Negative MIPI differential data input |
13 | GND | Ground |
14 | TDP3 | Positive MIPI differential data input |
15 | TDN3 | Negative MIPI differential data input |
16 | GND | Ground |
17 | LCM_RST | LCM RESET PIN |
18 | DSI_TE | Tearing Effect PIN |
19 | GND | Ground |
20 | VIO18_PMU | I/O POWER SUPPLY (1.8V） |
21 | NC | No Connection |
22 | VIO28_PMU | POWER SUPPLY (2.8V） |
23 | GND | Ground |
24 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
25 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
26 | TP_RESET | TP RESET PIN |
27 | TP_INT | TP Interrupt PIN |
28 | TP_VDD | TP POWER SUPPLY (2.8V） |
29 | GND | Ground |
30-33 | VLEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
34 | NC | No Connection |
35-38 | VLEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
39 | GND | Ground |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
2.2 TP PIN
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
2 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
3 | TP_RST | TP RESET PIN |
4 | TP_INT | TP Interrupt PIN |
5 | GND | Ground |
6 | TP_VDD | TP POWER SUPPLY (2.8V） |

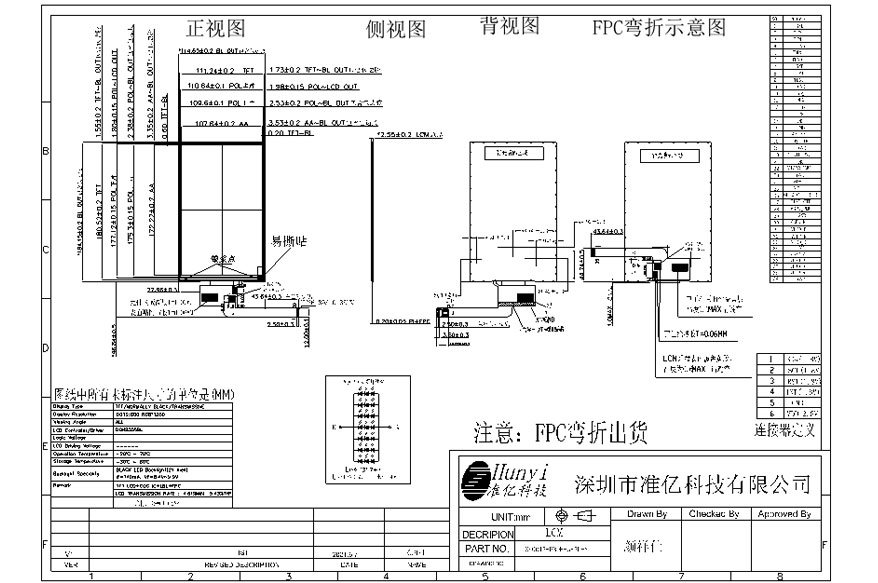

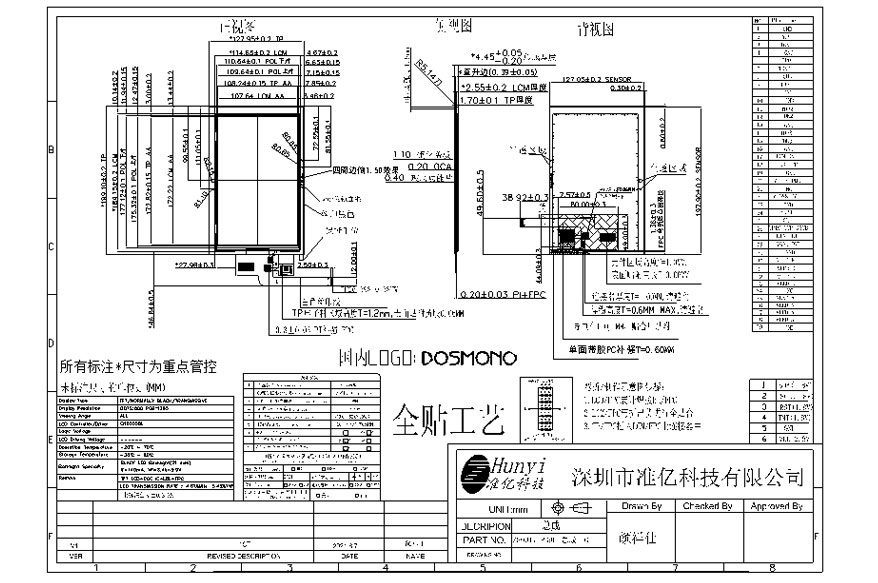

3.1 LCM
3.2 TLCM
