Größe: 8 Zoll
Auflösung: 800*1280
LCD-Schnitts telle: MIPI
Touch-Schnitts telle: IIC
Touch Panel: Kapazitiv
Treiber IC: GH8555BL
Touch-Controller: GT911
Ansicht winkel: IPS
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

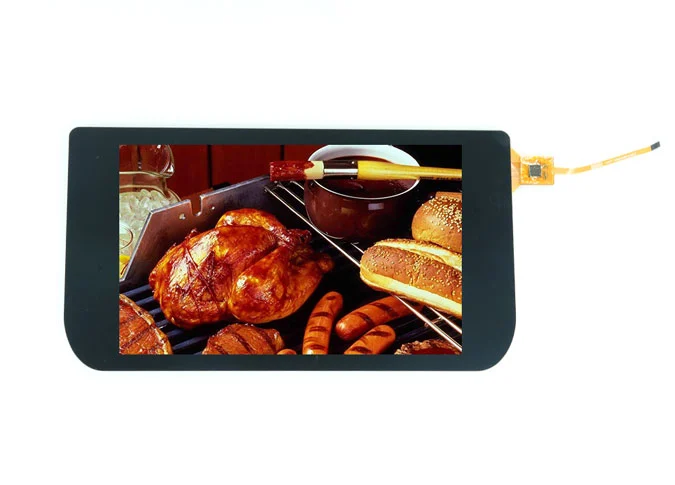

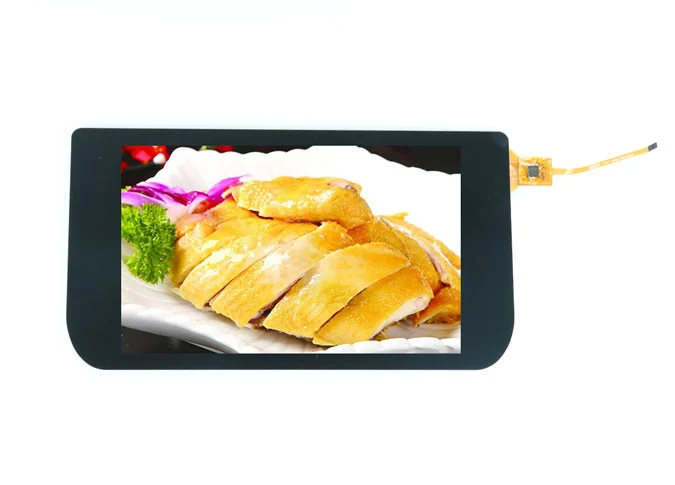

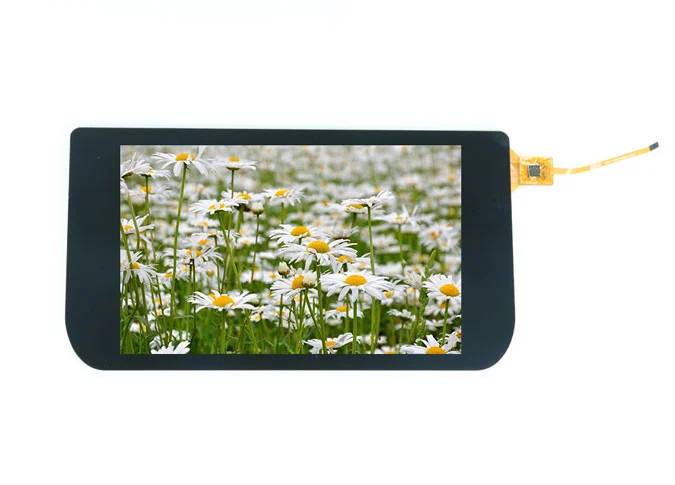

Z80015-ZC handelt sich um eine farbig aktive Matrix-Dünnschicht transistor (TFT)-Flüssig kristall anzeige (LCD) mit kapazitivem Touch panel, QVGA 800*1280. Dieses TFT-Touch-Display ist ein integrierter GH8555BL LCD-Treiber-IC und ein GT911-Touch-Controller. Dieses a-Si TFT LCDChina Touch-Panel-ModulKommen mit MIPI und I2C schnitts telle. Mehrpunkt-Touch. G G Strukturator.
Wenn Sie spezielle Anforderungen haben, wie Laufwerk IC, Schnitts telle, FPC, Touch panel, Hintergrund beleuchtung, Helligkeit, Farbe usw., als einer derKunden spezifische LCD-Fabriken, Wir können auch für Sie anpassen.
Als einQuadratische LCD-Fabrik, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Dieser 8-Zoll-LCD-Touchscreen ist weit verbreitet in der medizinischen, visuellen Türklingel, Verkaufs automat, Lern mechine, Ventilator, Oszilloskop, Küche, Haushalts gerät, Smart Home, Industrie, Handheld, Outdoor, E-Bike, Fahrzeug, Projektor, 3D-Drucker, Audio gerät, Roboter, elektrische Waage, Navigation, Armaturen brett, Aufzugs werbung, Roboter usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 8.0 | inch |
2 | Display Resolution | 800 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 44.85 (H) × 134.55 (V) | um |
4 | LCM Outline Dimension (Without FPC） | 114.60 (W) × 184.10 (H) × 2.61 (T) | mm |
5 | LCD Outline Dimension | 111.24 (W) × 180.52 (H) × 0.8 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 121.43 (W) × 220.85 (H) × 4.71 (T) | mm |
7 | LCD Active Area | 107.64 (W) ×172.22 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | GH8555BL | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 5.55% Min: 5.0% | - |
14 | LCD Contrast Ratio | Typ.: 1500 Min: 1200 | - |
15 | FPC Version | Z80008-SPM288/SPM168H V2 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/4 Series 6 Parallel (24 lights in total) | - |
20 | Luminance | 330 | nit |
21 | Weight | 0.205 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-3 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
4-7 | NC | No Connection |
8-10 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
11 | GND | Ground |
12 | NC | No Connection |
13 | GND | Ground |
14 | D2P | Positive MIPI differential data input |
15 | D2N | Negative MIPI differential data input |
16 | GND | Ground |
17 | D1P | Positive MIPI differential data input |
18 | D1N | Negative MIPI differential data input |
19 | GND | Ground |
20 | TCP | Positive MIPI differential CLOCK input |
21 | TCN | Negative MIPI differential CLOCK input |
22 | GND | Ground |
23 | D0P | Positive MIPI differential data input |
24 | D0N | Negative MIPI differential data input |
25 | GND | Ground |
26 | D3P | Positive MIPI differential data input |
27 | D3N | Negative MIPI differential data input |
28 | GND | Ground |
29 | LCD_ID1 | LCM ID PIN |
30 | LCD_RST | LCM RESET PIN |
31 | LCD_ID2 | LCM ID PIN |
32 | IOVCC | I/O POWER SUPPLY (1.8V） |
33-34 | LCD_VCC | POWER SUPPLY (2.8/3.3V） |
35 | GND | Ground |
36 | NC | No Connection |
37 | GND | Ground |
38 | NC | No Connection |
39 | LCD_ID3 | LCM ID PIN |
40 | NC | No Connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | TP_RST | TP Reset PIN |
2 | TP_INT | TP Interrupt PIN |
3 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
4 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
5 | TP_VDD | TP POWER SUPPLY (2.8/3.3V） |
6 | GND | Ground |

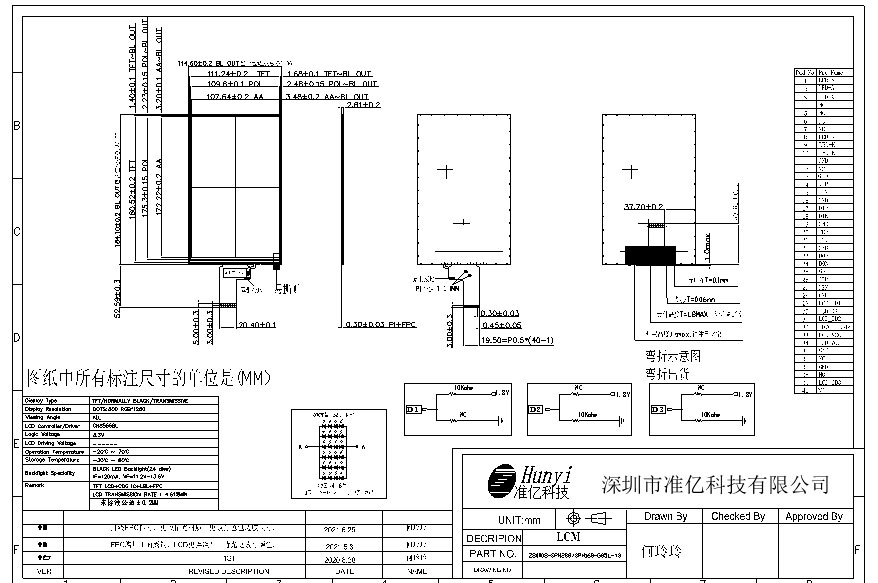

3.1 LCM

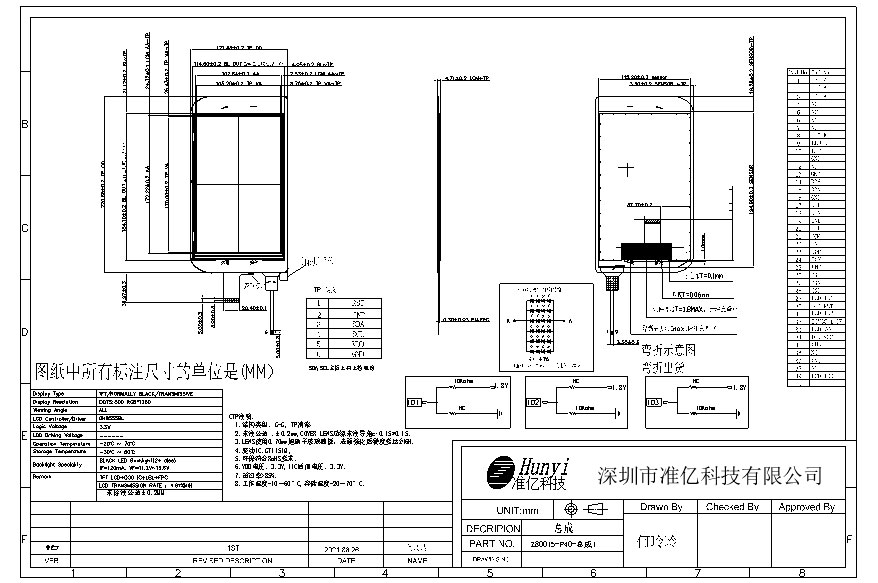

3.2 TLCM
Zhunyi Technologie achtet auf die Qualität und den Service. Willkommen, um uns zu besuchen und Hände für eine erfolgreiche Zukunft zu verbinden.
