Größe: 7,84
Auflösung: 400*1280

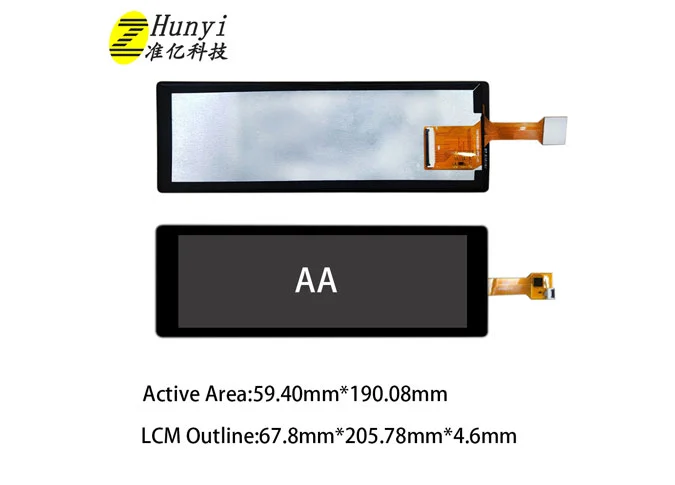

Aktiver Bereich: 59,40*190,08mm
Schnitts telle: MIPI
Ansicht winkel: IPS
Helligkeit: 1000 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

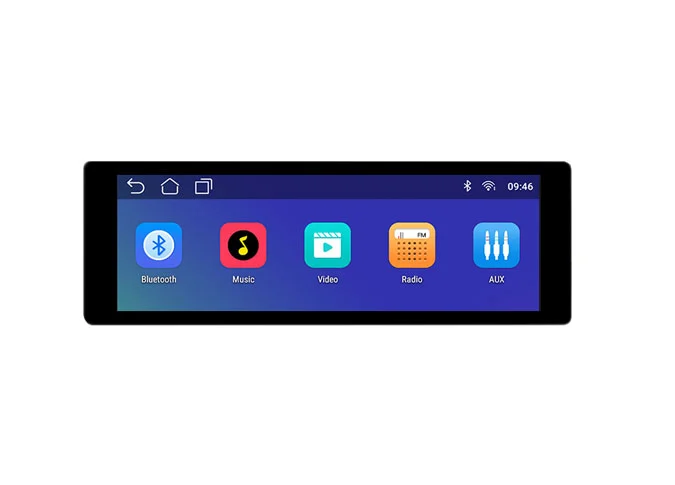

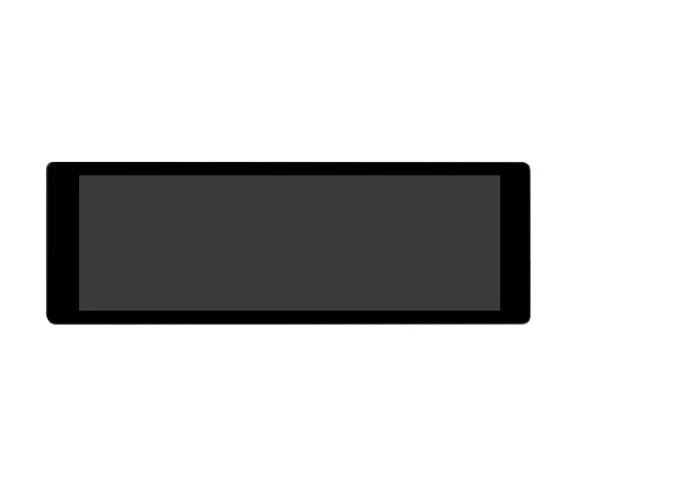

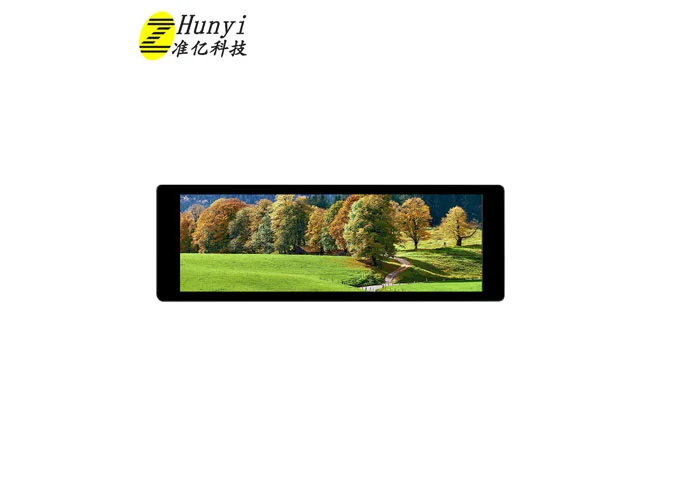

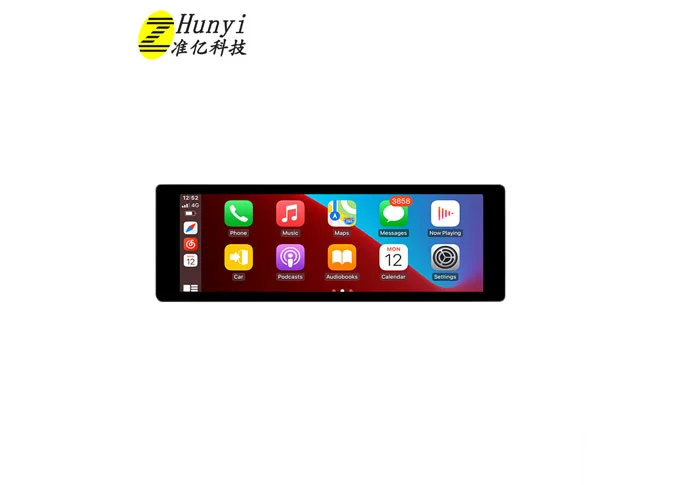

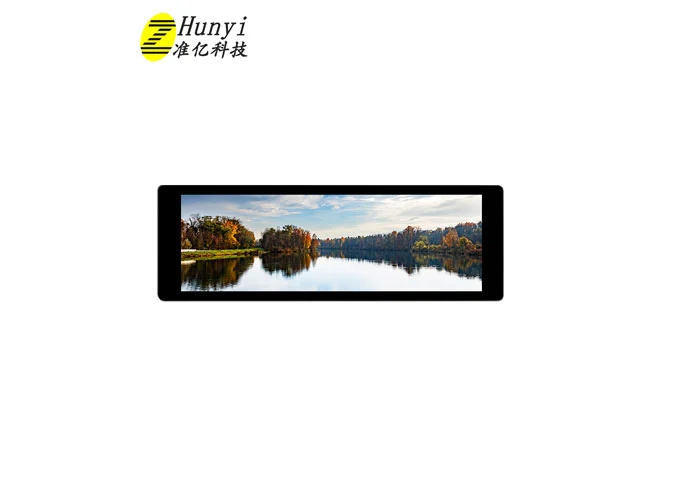

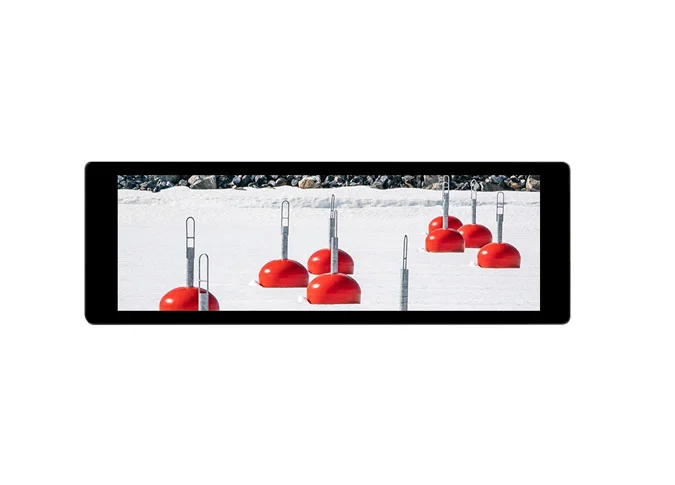

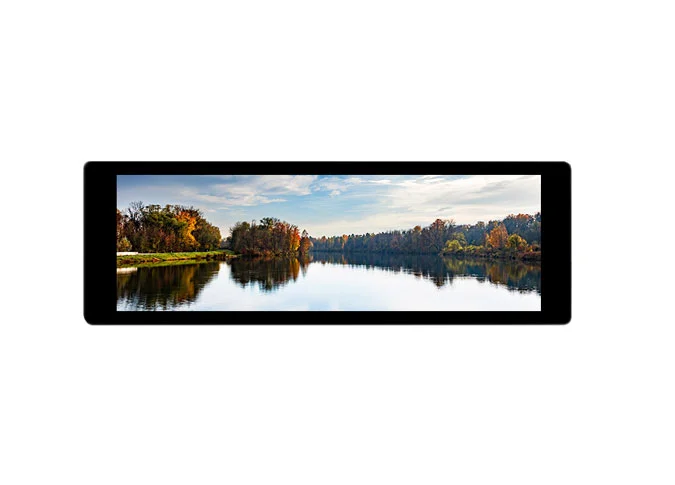

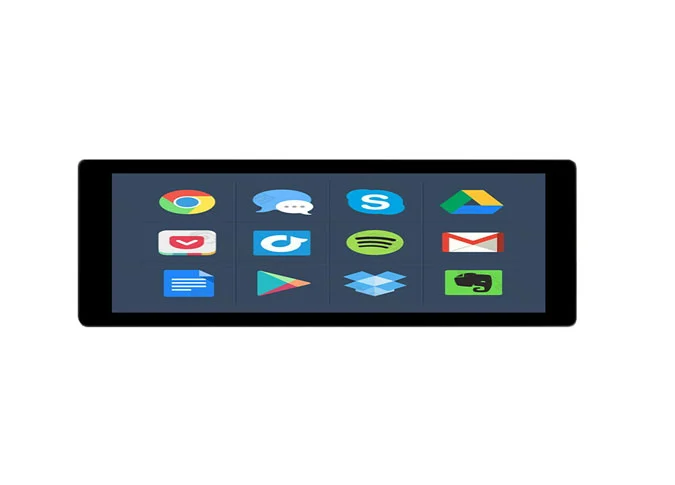

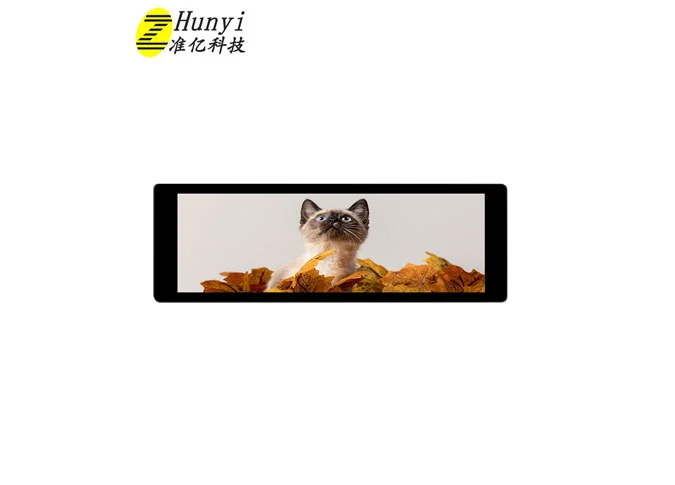

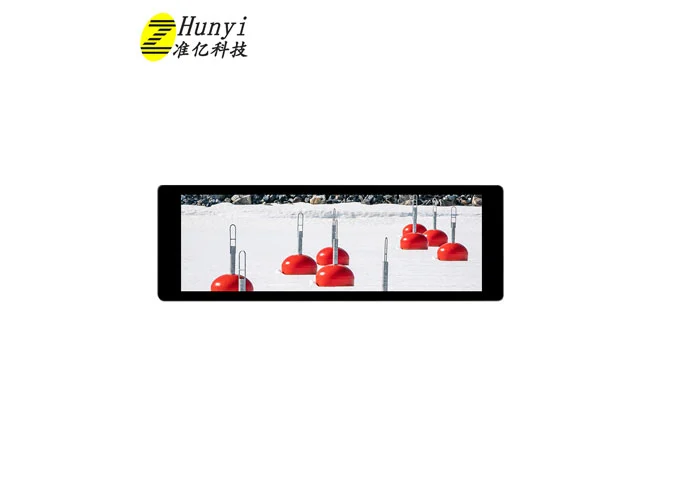

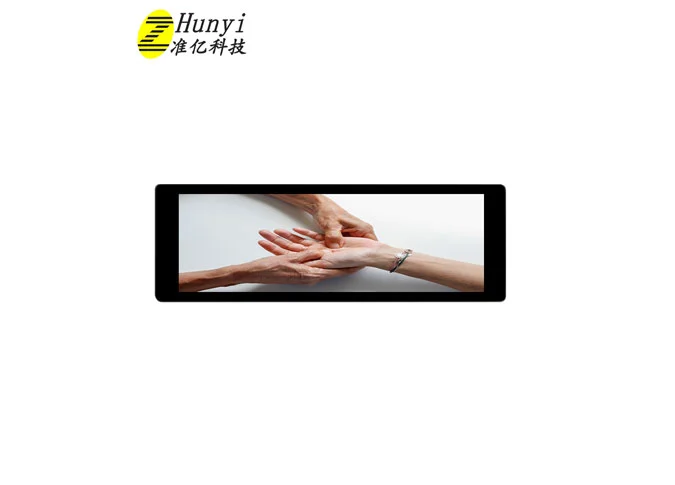

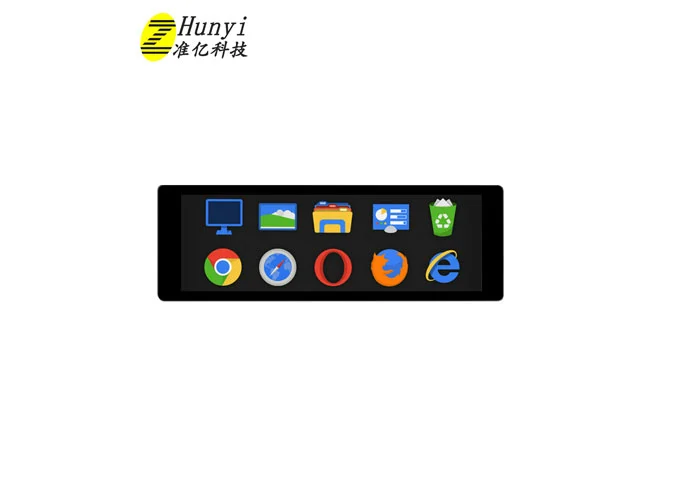

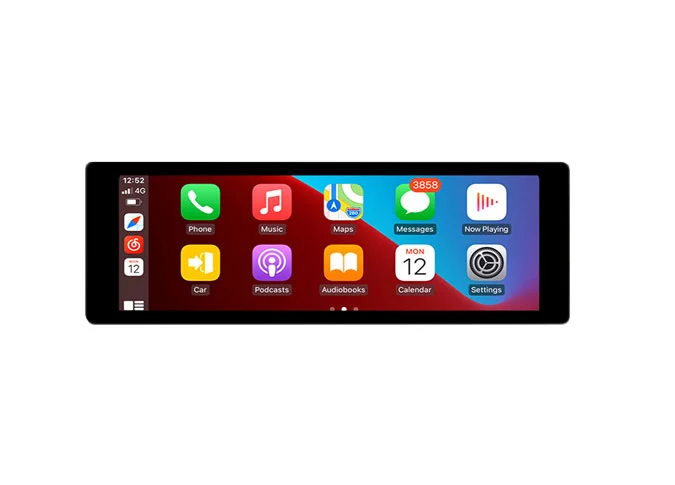

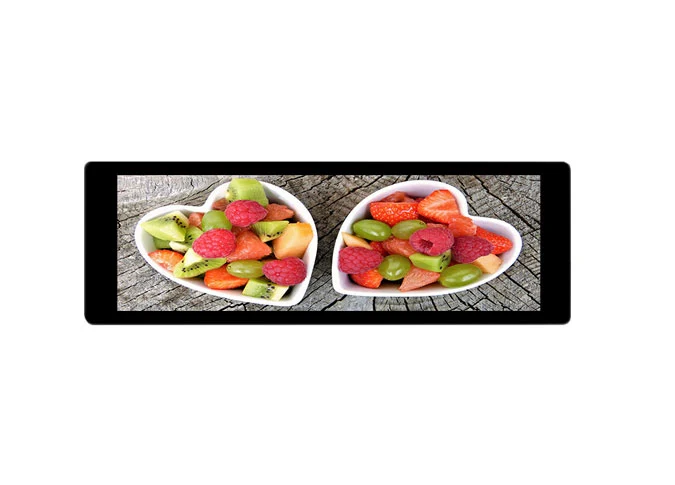

Z784001 ist eine farbige aktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit 720*1280 Auflösung. Durch die IPS-Technik (In-Plane Switching) hat diese 7,84-Anzeige einen größeren Blickwinkel. Dieses a-SiQuadratisches TFT-LCD-ModulKommen mit MIPI-Schnitts telle, 1000cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Laufwerk IC, Schnitts telle, FPC, Touch panel, Helligkeit, Farbe, Hintergrund beleuchtung, Touch panel usw., können wir zur Verfügung stellenCustom LCD-Display-ModulFür dich.
Als einLCD-Bildschirm FabrikIn China führen unsere Fabrik ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, das gesamte LCD-Display hat ROHS, REACH-Zertifizierung bestanden.

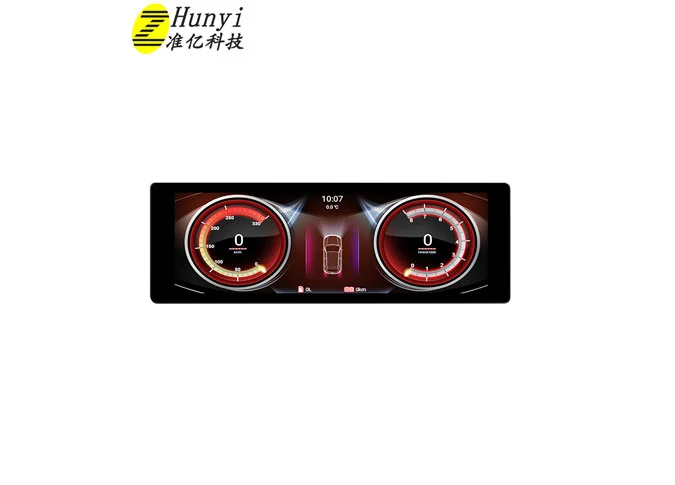

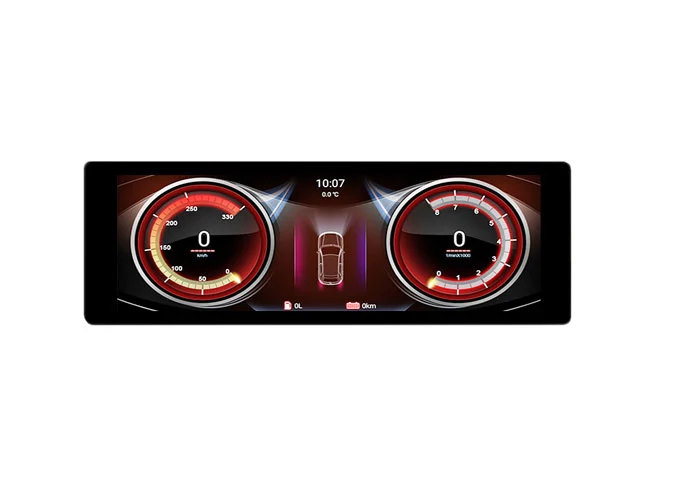

Der 7,84-Zoll-LCD-Bildschirm ist weit verbreitet in Medizin, Oszilloskop, Küche, Haushalts gerät, QRcode-Scanner, Smart Home, Industrie, Outdoor, HMI, E-Bike, Fahrzeug-Armaturen brett, Projektor, kaffee maschine, Audio gerät, Roboter, elektrische Waage, Navigation, Aufzugs werbung usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.84 | inch |
2 | Display Resolution | 400 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 0.1254 (H）× 0.1254 (V） | mm |
4 | LCM Outline Dimension (Without FPC） | 67.80 (W) x 205.78 (H) x 4.6 (T) | mm |
5 | LCD Outline Dimension | - | mm |
6 | LCD Active Area | 59.40 (H) x 190.08 (V) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | - | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | - | - |
13 | LCD Contrast Ratio | Typ.: 1000 | - |
14 | FPC Version | Z784001-P40H V1 | - |
15 | Interface | 4 Line MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 4 Parallel (24 lights in total) | - |
19 | Luminance | 1000 | nit |
20 | Weight | - | kg |
Pin No. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | D0P | MIPI data input |
3 | D0N | MIPI data input |
4 | GND | Ground |
5 | D1P | MIPI data input |
6 | D1N | MIPI data input |
7 | GND | Ground |
8 | CLKP | MIPI data input |
9 | CLKN | MIPI data input |
10 | GND | Ground |
11 | D2P | MIPI data input |
12 | D2N | MIPI data input |
13 | GND | Ground |
14 | D3P | MIPI data input |
15 | D3N | MIPI data input |
16 | GND | Ground |
17 | GND | Ground |
18-23 | NC | No connection |
24 | RSTB | Global reset pin |
25 | STBYB | Standby mode, Normally pulled high |
26 | NC | No connection |
27 | GND | Ground |
28-29 | BL-K | Back light-K |
30 | GND | Ground |
31 | NC | No connection |
32-33 | GND | Ground |
34 | NC | No connection |
35-36 | BL-A | Back light-A |
37 | GND | Ground |
38-39 | VDD | Power supply for digital circuits +3.3V input |
40 | NC | No connection |
Zhunyi Technologie achtet auf die Qualität und den Service. Willkommen, um uns zu besuchen und Hände für eine erfolgreiche Zukunft zu verbinden.
