Größe: 7 Zoll
Auflösung: 720*1280
Aktiver Bereich: 87.264*155.136mm
Schnitts telle: MIPI
Ansicht winkel: IPS
Helligkeit: 350 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

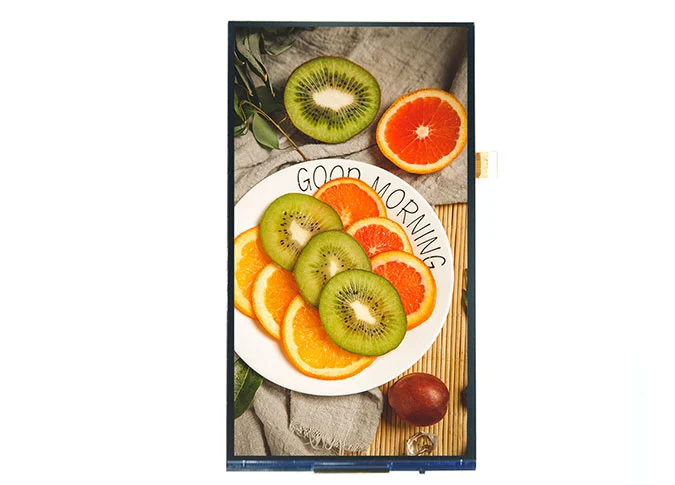

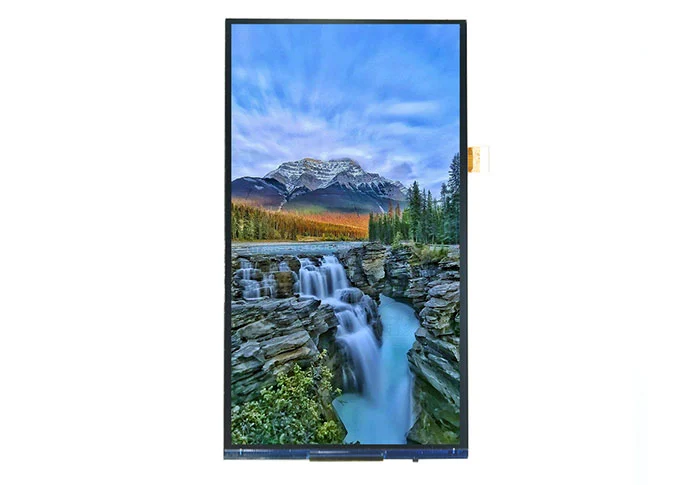

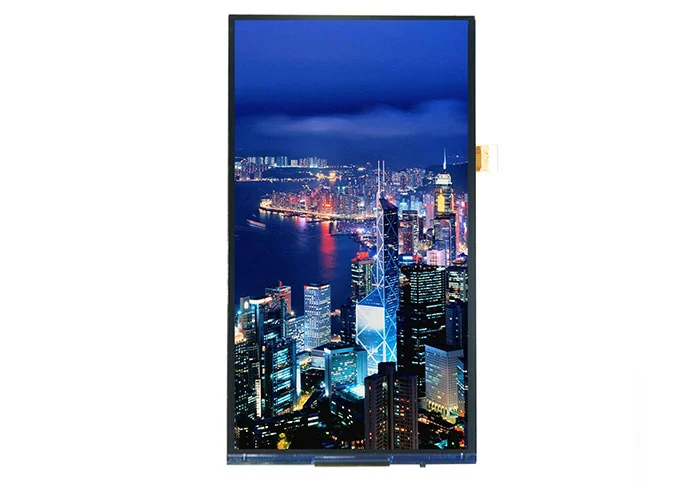

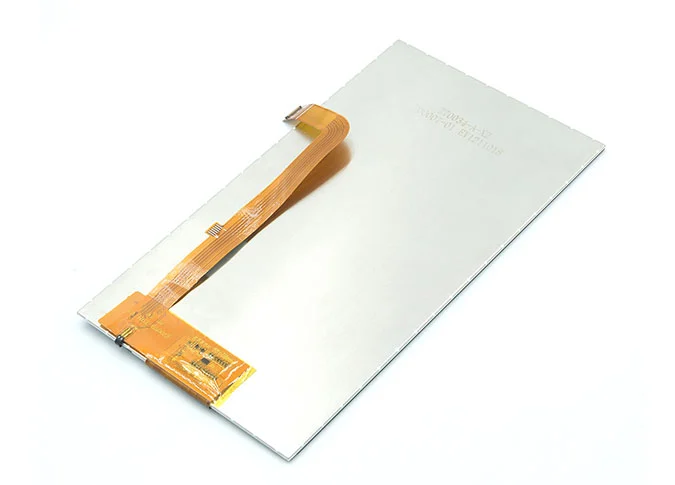

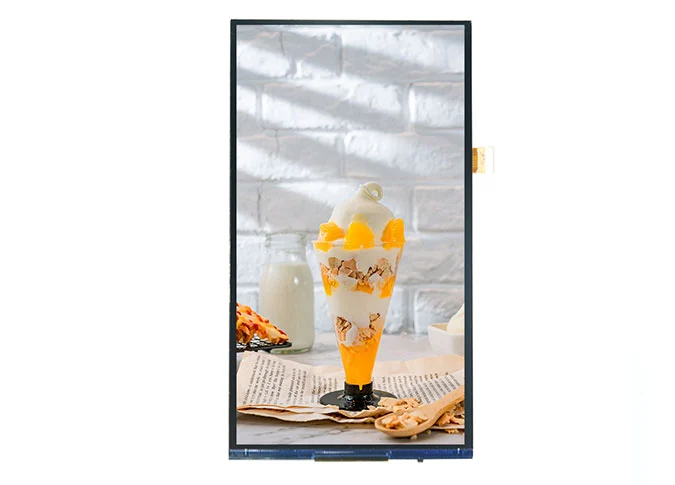

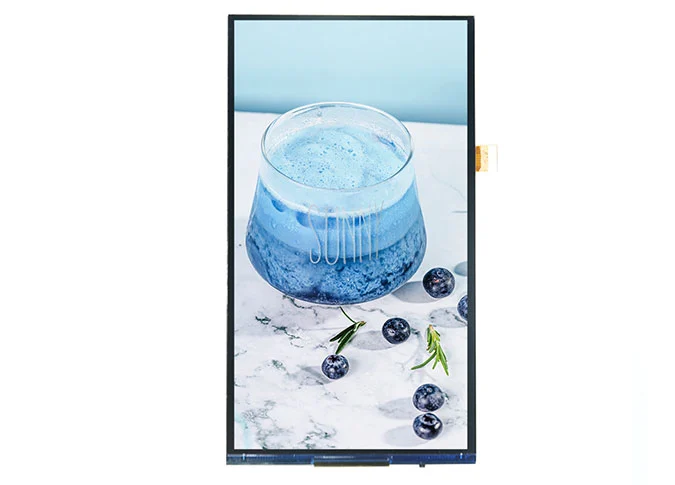

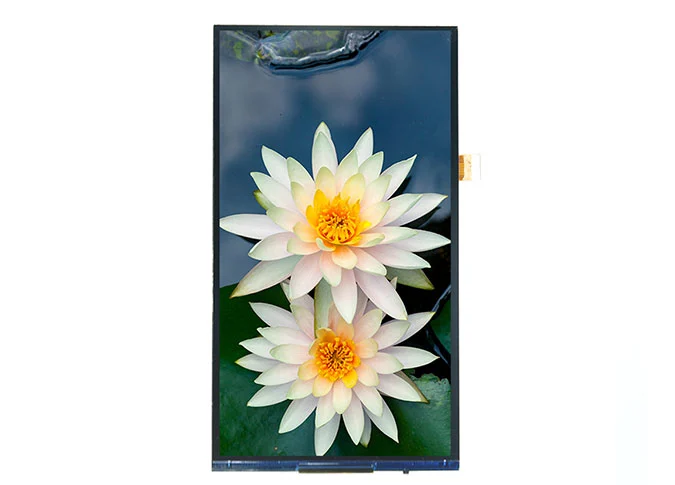

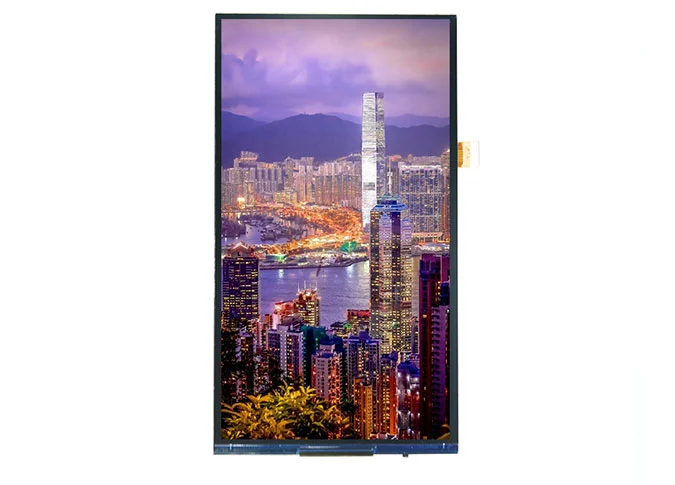

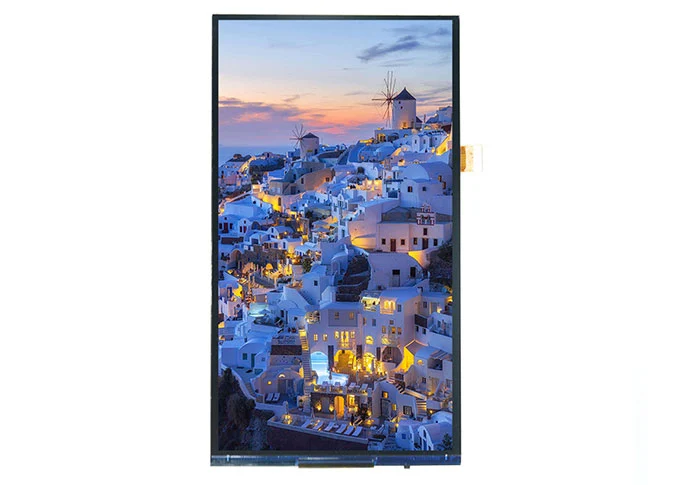

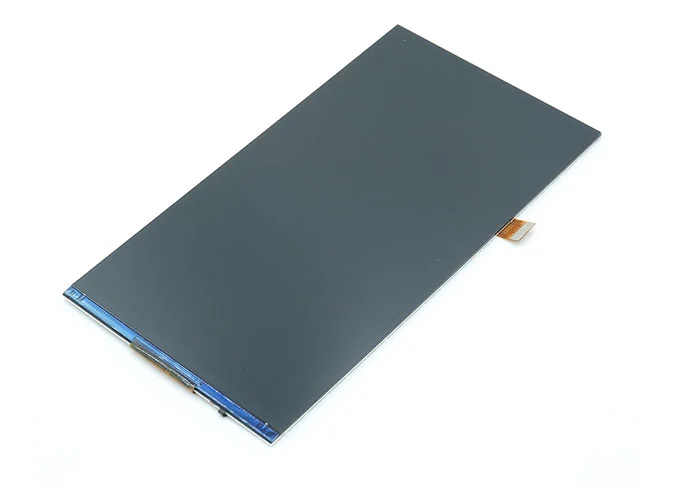

Z70079 ist eine farbige aktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit 720*1280 Auflösung. Durch die IPS-Technik (In-Plane Switching) hat dieses 7 "LCD-Modul einen größeren Blickwinkel. Dieses LCD-Display ist eingebauter JD9366AB Treiber IC. Diese a-Si TFTIPS LCD-ModulKommen mit MIPI-Schnitts telle, 350cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Laufwerk IC, Schnitts telle, FPC, Touch panel, Helligkeit, Farbe, Hintergrund beleuchtung, Touch panel usw., können wir zur Verfügung stellenBenutzer definierte TFT-DisplaysFür dich.
Als einer derLCD-Display-Hersteller in China, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der 7-Zoll-LCD-Bildschirm ist weit verbreitet in der medizinischen, visuellen Türklingel, Verkaufs automat, Lernmaschine, Ventilator, Oszilloskop, Küche, Haushalts gerät, QRcode-Scanner, Smart Home, Industrie, Handheld, Outdoor, HMI, E-Bike, Fahrzeug, Projektor, 3D-Drucker, Audio gerät, Roboter, elektrische Waage, Navigation, Aufzugs werbung usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.0 | inch |
2 | Display Resolution | 720 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 40.4 (H) × 121.2 (V) | um |
4 | LCM Outline Dimension (Without FPC） | 90.50 (W) × 163.80 (H) × 2.64 (T) | mm |
5 | LCD Outline Dimension | 90.26 (W) × 163.34 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 87.264 (W) × 155.136 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9366AB | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 6.9% | - |
13 | LCD Contrast Ratio | Typ.: 900 Min: 700 | - |
14 | FPC Version | Z70079-E9H V3 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 3 Parallel (18 lights in total) | - |
19 | Luminance | TBD | nit |
20 | Weight | TBD | kg |
| PIN NO. | PIN DEF. | FUNCTION DESC. |
| 1 | INT | TP Interrupt PIN |
| 2 | RST | Reset PIN |
| 3 | SDA | TP I2C data (SDA) data input (MOSI) |
| 4 | SCK | TP I2C clock (SCL) clock (SCLK) |
| 5 | VCC | TP Input Power voltage |
| 6 | GND | Ground |
| 7 | D3N | Negative MIPI differential data input |
| 8 | D3P | Positive MIPI differential data input |
| 9 | GND | Ground |
| 10 | D2N | Negative MIPI differential data input |
| 11 | D2P | Positive MIPI differential data input |
| 12 | GND | Ground |
| 13 | CKN | Negative MIPI differential CLOCK input |
| 14 | CKP | Positive MIPI differential CLOCK input |
| 15 | GND | Ground |
| 16 | D1N | Negative MIPI differential data input |
| 17 | D1P | Positive MIPI differential data input |
| 18 | GND | Ground |
| 19 | D0N | Negative MIPI differential data input |
| 20 | D0P | Positive MIPI differential data input |
| 21-22 | GND | Ground |
| 23 | LRSTB | LCM Standby Mode PIN |
| 24 | GND | Ground |
| 25 | VDDIO | I/O POWER SUPPLY |
| 26 | VDD | POWER SUPPLY |
| 27-28 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
| 29-30 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
| RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
