Größe: 7 Zoll
Auflösung: 1024*600
Aktiver Bereich: 154,21*85,92mm
Schnitts telle: RGB
Ansicht winkel: IPS
Helligkeit: 700 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

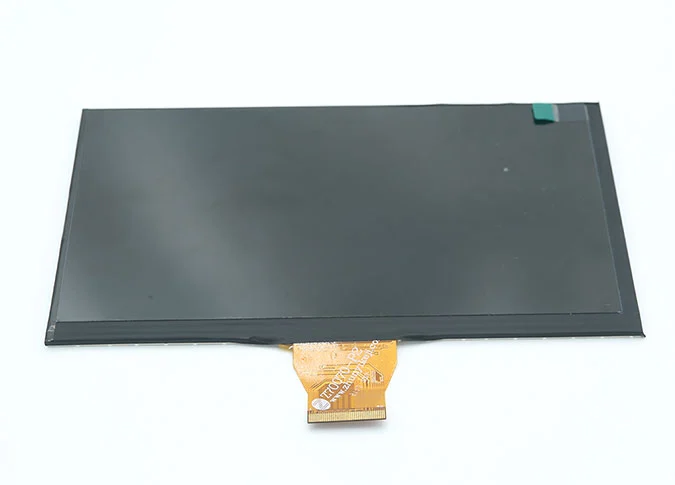

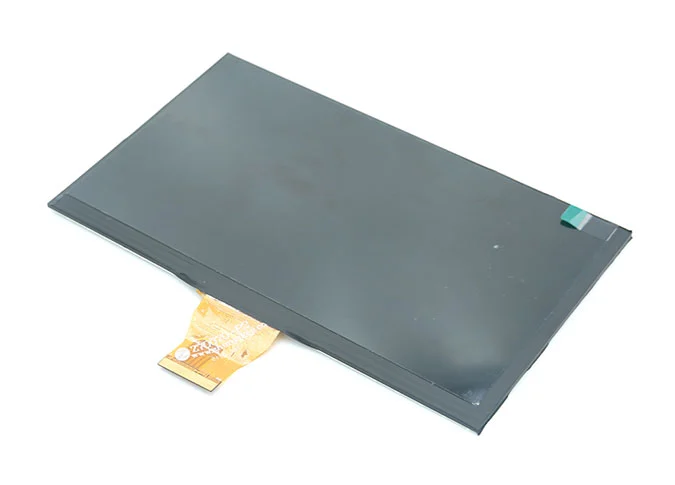

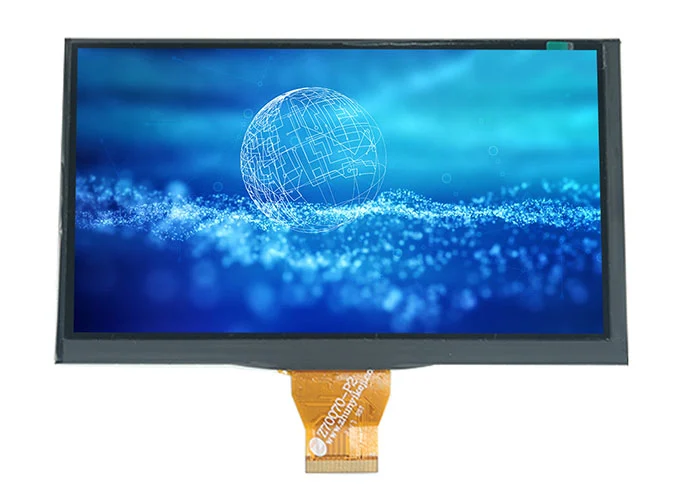

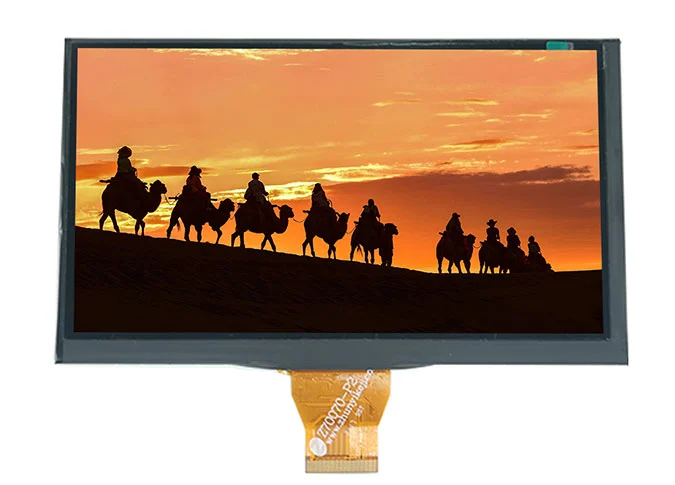

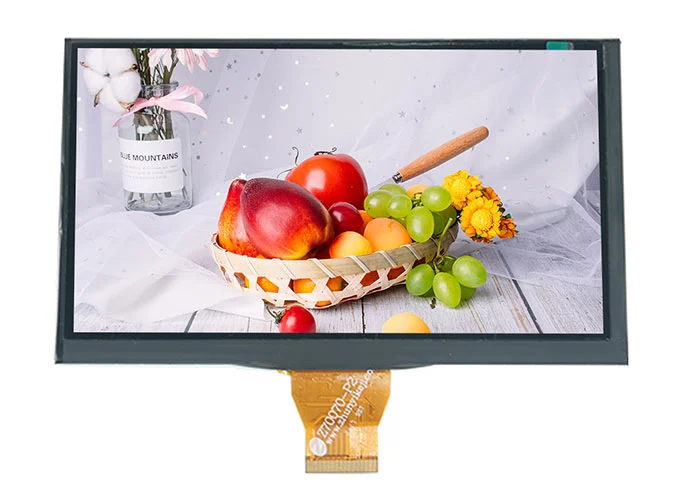

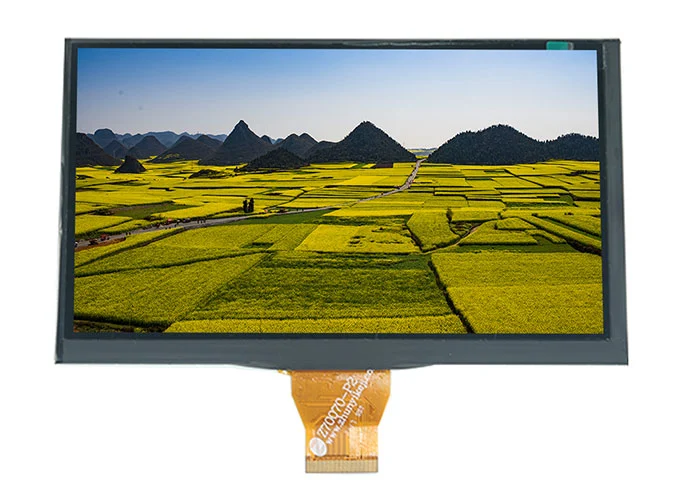

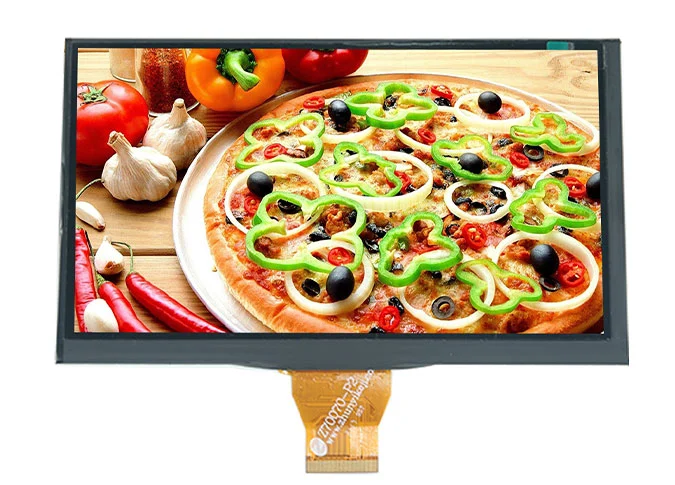

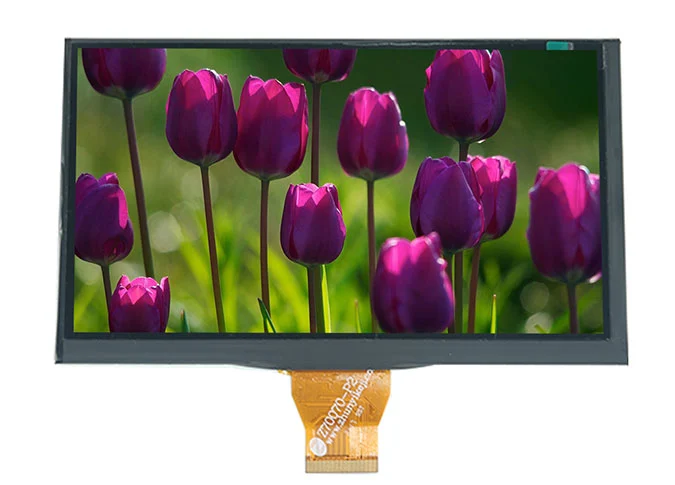

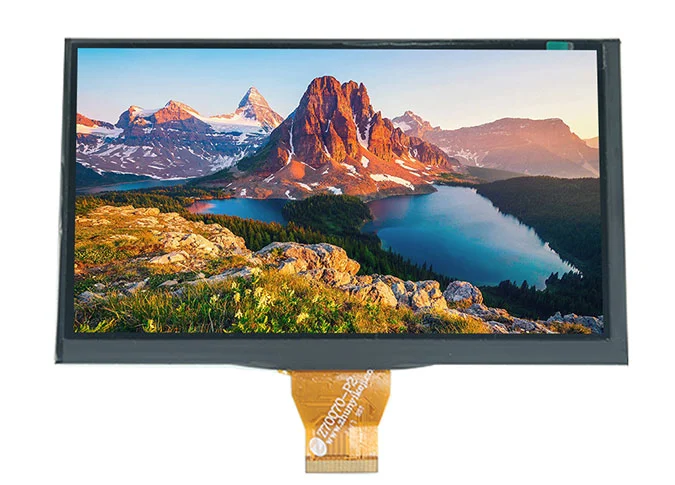

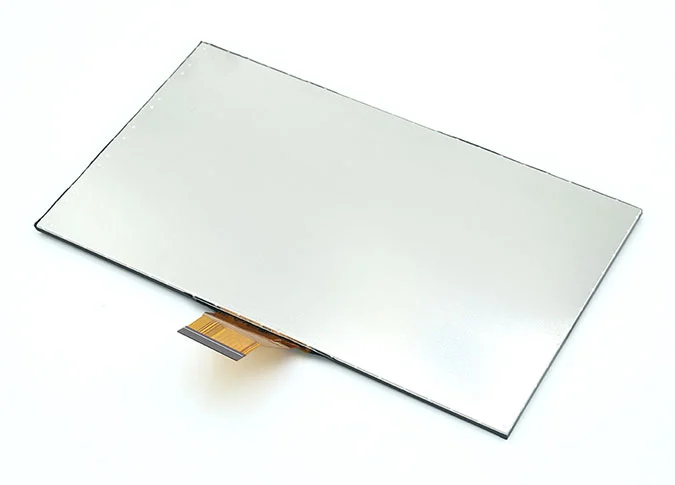

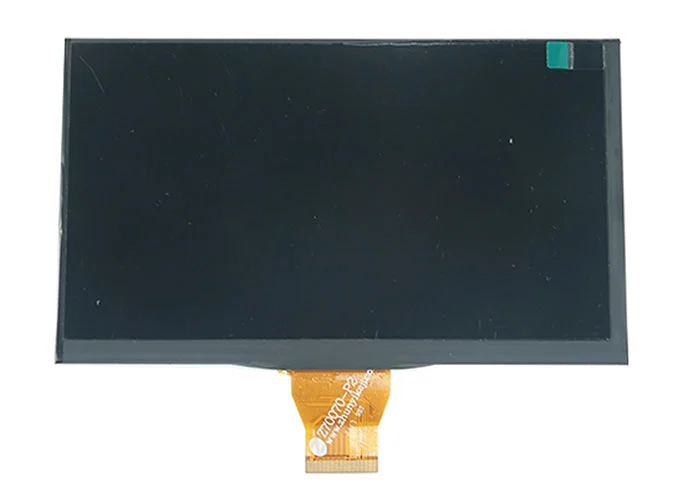

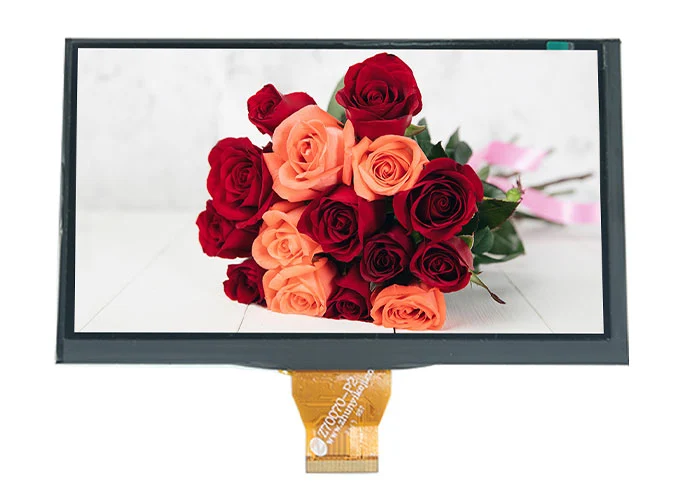

Z70069 ist eine farbige aktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit einer Auflösung von 1024*600. Durch die IPS-Technik (In-Plane Switching) hat dieses 7 "LCD-Modul einen größeren Blickwinkel. Dieses LCD-Display ist eingebauter EK79001HN EK73215BCGA Treiber IC. Dieses a-Si TFT LCD-Modul kommt mit RGB-Schnitts telle 700cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Laufwerk-IC-Schnitts telle, FPC, Touch-Panel, Helligkeit, Farbe, Hintergrund beleuchtung usw., können wir auch für Sie anpassen.
Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, das gesamte LCD-Display hat ROHS, REACH-Zertifizierung bestanden.
Der 7-Zoll-LCD-Bildschirm ist weit verbreitet in der medizinischen, visuellen Türklingel, Verkaufs automat, Lernmaschine, Ventilator, Oszilloskop, Küche, Haushalts gerät, QRcode-Scanner, Smart Home, Industrie,Handheld-LCD, Im Freien, HMI, E-Bike, Fahrzeug, Projektor, 3D-Drucker, Audio gerät, Roboter, elektrische Waage, Navigation, Aufzugs werbung usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.0 | inch |
2 | Display Resolution | 1024 (H) × RGB × 600 (V） | pixels |
3 | Pixel Pitch | 50.2 (H) × 143.2 (V） | um |

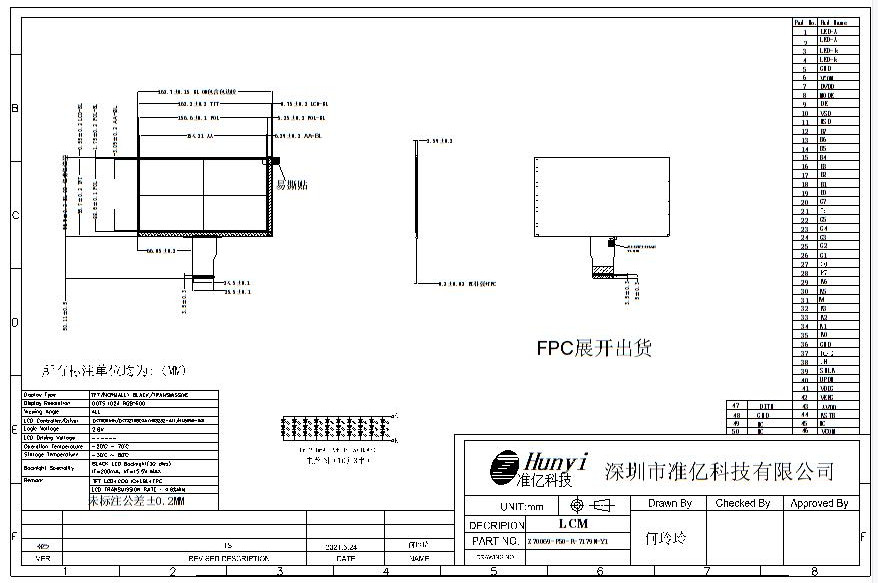

4 | LCM Outline Dimension (Without FPC） | 163.7 (W) × 96.9 (H) × 2.59 (T) | mm |
5 | LCD Outline Dimension | 162.2 (W) × 95.7 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 154.21 (W) × 85.92 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | EK79001HN+EK73215BCGA | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5.0% Min: 4.8% | - |
13 | LCD Contrast Ratio | Typ.: 800 | - |
14 | FPC Version | Z70042-HB2509-R V1 | - |
15 | Interface | RGB | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |

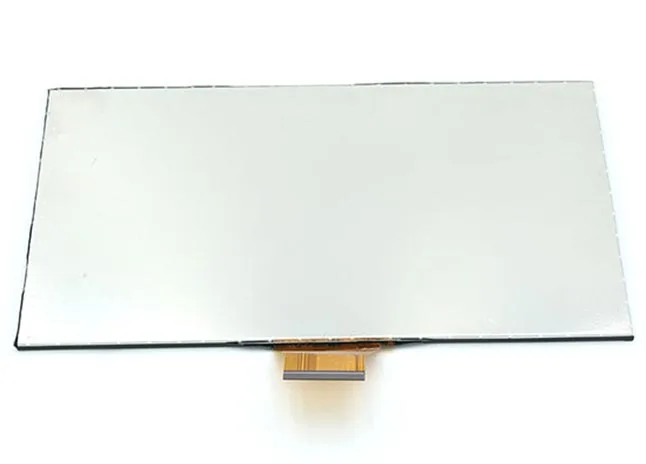

18 | Backlight Arrangement | LED/3 Series 10 Parallel (30 lights in total) | - |
19 | Luminance | 710 | nit |
20 | Weight | 0.088 | kg |
| 8 | MODE | DE / HV mode select mode PIN |
| 9 | DE | Data Enable |
| 10 | VSD | Vertical synchronize Signal |
| 11 | HSD | Horizontal synchronize Signal |
| 12-19 | B7-B0 | DATA BUS |
| 20-27 | G7-G0 | DATA BUS |
| 28-35 | R7-R0 | DATA BUS |
| 36 | GND | Ground |
| 37 | DCLK | Pixel clock signal in RGB I/F |
| 38 | GND | Ground |
| 39 | SHLR | Source right or left sequence control PIN |
| 40 | UPDN | Gate up or down scan control PIN |
| 41 | VDDE | TFT Gate ON Voltage |
| 42 | VEEG | TFT Gate OFF Voltage |
| 43 | AVDD | Power For Analog Circuit |
| 44 | RSTB | LCM RESET PIN |
| 45 | NC | No Connection |
| 46 | VCOM | Common Voltage |
| 17 | DITH | Dithering function enable control PIN |
| 48 | GND | Ground |
| 49-50 | NC | No Connection |
| RESET voltage should be consistent with VDDI voltage, otherwise it maybe black screen fault when power on. | ||
Zhunyi Technologie achtet auf die Qualität und den Service. Willkommen, um uns zu besuchen und Hände für eine erfolgreiche Zukunft zu verbinden.
