Größe: 7 Zoll
Auflösung: 1024*600
Aktiver Bereich: 154,21*85,92mm
Schnitts telle: MIPI
Ansicht winkel: IPS
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

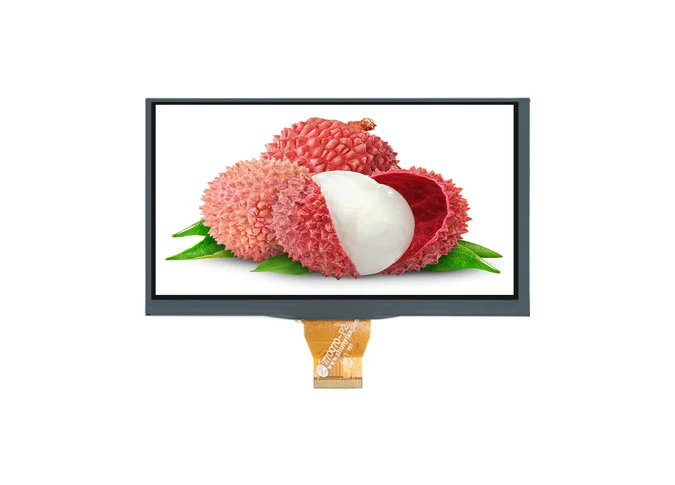

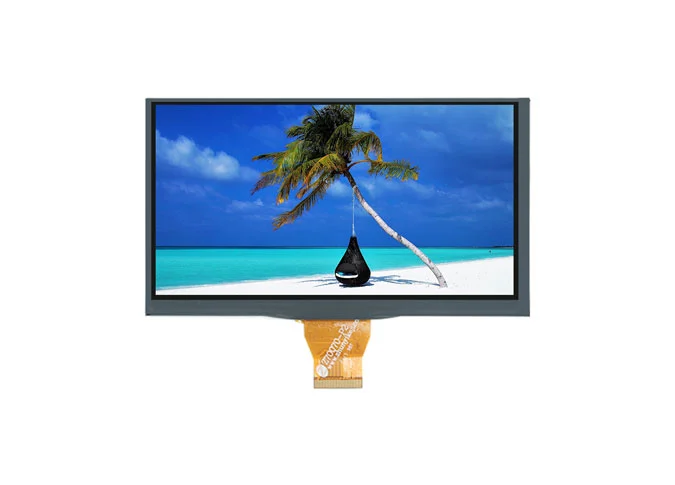

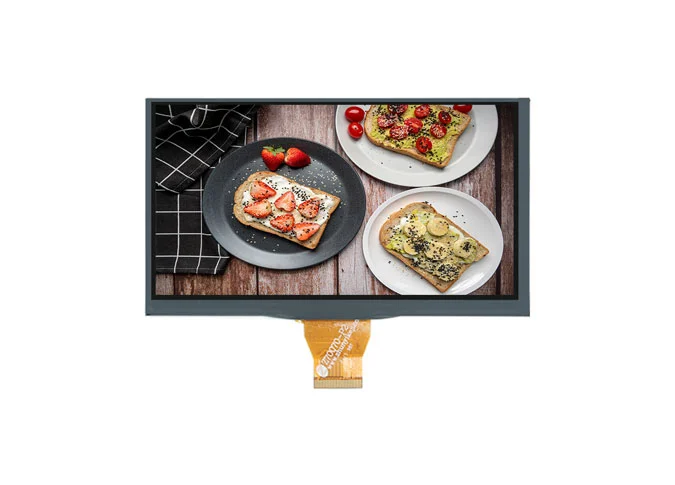

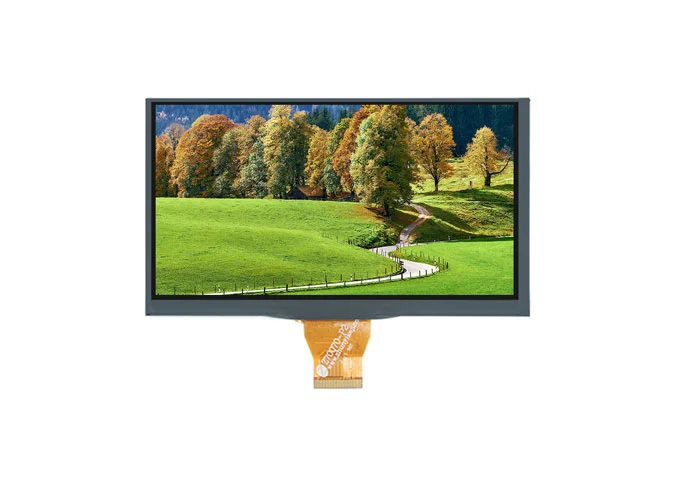

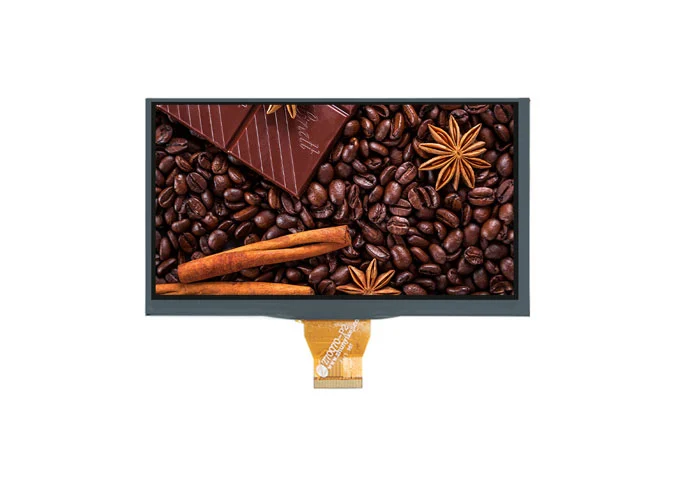

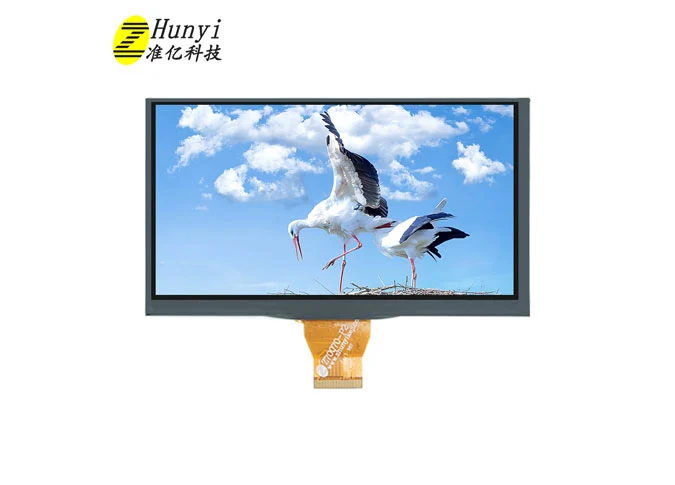

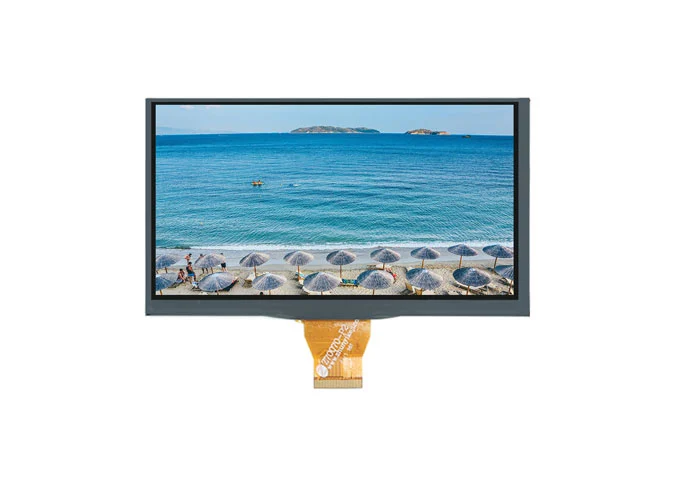

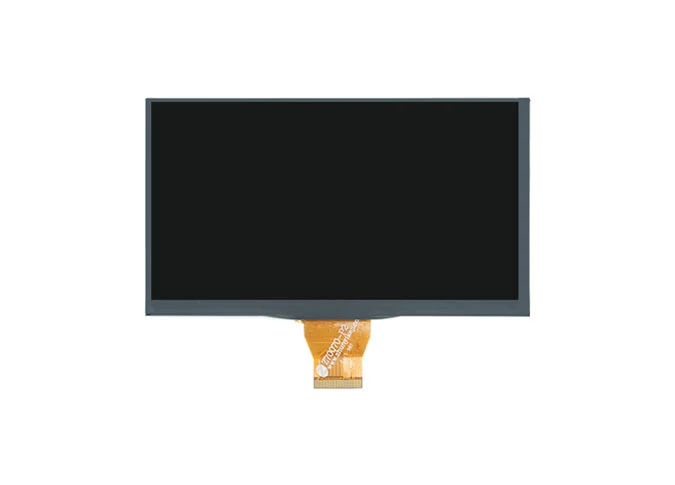

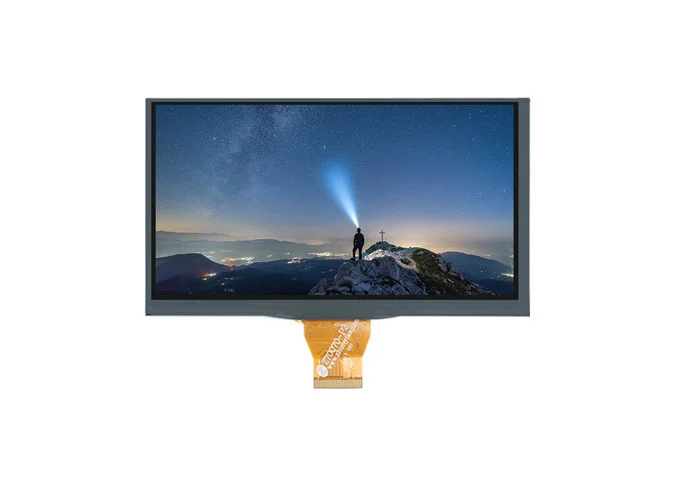

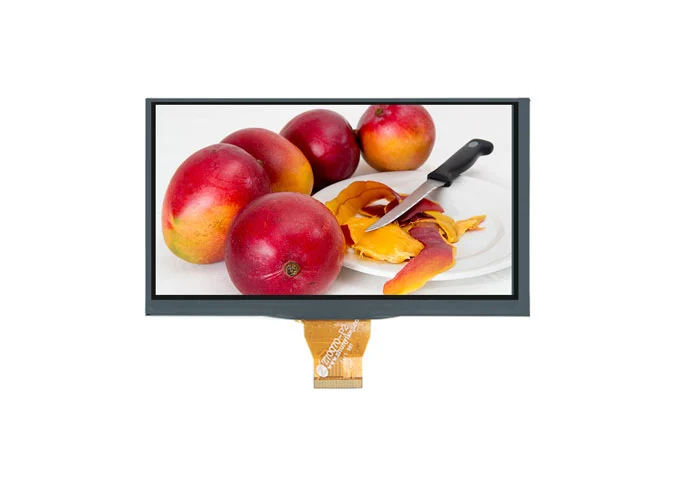

Z70049 ist eine farbige aktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit einer Auflösung von 1024*600. Durch die IPS-Technik (In-Plane Switching) hat dieses 7 "LCD-Modul einen größeren Blickwinkel. DieseGroßhandel LCD-Display-ModulIst eingebauter EK79007AD-2 EK73217BCGA Treiber IC. Dieses a-Si TFT LCD-Modul kommt mit MIPI-Schnitts telle.
Wenn Sie spezielle Anforderungen haben, wie Laufwerk-IC-Schnitts telle, FPC, Touch-Panel, Helligkeit, Farbe, Hintergrund beleuchtung usw. alsKunden spezifischer LCD-Display-Lieferant, Wir können auch für Sie anpassen.
UnsereAnzeige modul FabrikISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der horizontale 7-Zoll-LCD-Bildschirm ist weit verbreitet in medizinischer, visueller Türklingel, Verkaufs automat, Lernmaschine, Ventilator, Oszilloskop, Küche, Haushalts gerät, QRcode-Scanner, Smart Home, Industrie, Handheld, im Freien, HMI, E-Bike, Fahrzeug, Projektor, 3D-Drucker, Audio gerät, Roboter, elektrische Waage, Navigation, Aufzugs werbung usw.
Item | Main Display | Unit |
Number of Pixels | 1024 * RGB * 600 | Pixel |

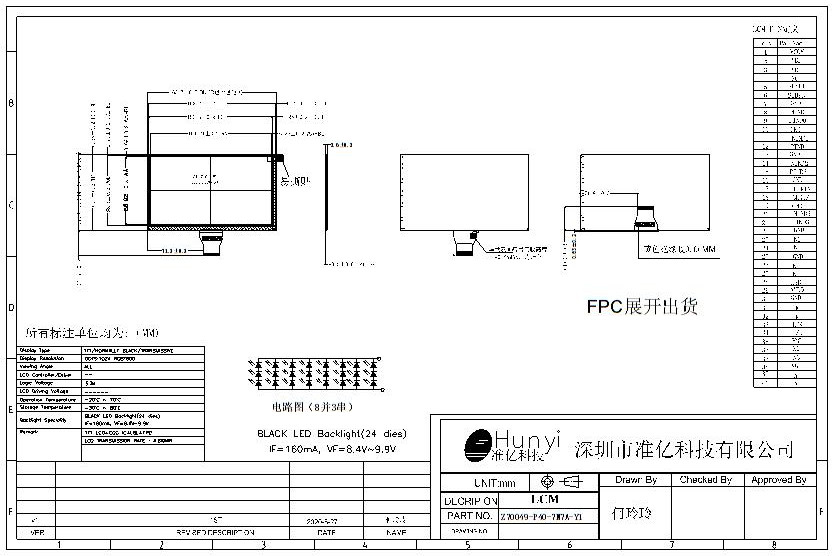

LCM Outline Dimension | 163.70 (W) * 96.9 (H) * 2.59 (T) | mm |
LCD Outline Dimension | 162.20 (W) * 95.70 (H) * 1.0 (T) | mm |
Active Area | 154.21 (W) * 85.92 (H) | mm |
Pixel Pitch | 0.0502 (W) * 0.1432 (H) | mm |
Display Mode | Normally Black | |
Pixel Arrangement | RGB vertical stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 5.0%; Min: 4.8% | |
LCD Contrast Ratio | Typ: 800 | |
FPC Version | Z70049-P40 V1 | |
Interface | LVDS | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 3 series 8 parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | VCOM | Common Voltage (3.15V) |
2-3 | VDD | POWER SUPPLY (3.3V） |
4 | NC | NC |
5 | RES | Reset pin (3.3V） |
6 | STBYB | Standby mode, normally pull high STBYB= "1", normal operation STBYB= "0", timing control, source driver will turn off, all output are high-Z |
7 | GND | Ground |
8 | D0-N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
9 | D0-P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
10 | GND | Ground |
11 | D1-N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
12 | D1-P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
13 | GND | Ground |
14 | D2-N | MIPI-DSI Data differential signal input pins. (Data lane 2) |
15 | D2-P | MIPI-DSI Data differential signal input pins. (Data lane 2) |
16 | GND | Ground |
17 | CLK-N | MIPI-DSI CLOCK differential signal input pin |
18 | CLK-P | MIPI-DSI CLOCK differential signal input pin |
19 | GND | Ground |
20 | D3-N | MIPI-DSI Data differential signal input pins. (Data lane 3) |
21 | D3-P | MIPI-DSI Data differential signal input pins. (Data lane 3) |
22 | GND | Ground |
23-24 | NC | NC |
25 | GND | Ground |
26-27 | NC | NC |
28 | HSD | In LVDS interface connected HSD to FPC for pin setting HSD= "L": 8 bit HSD= "H": 6 bit |
29 | AVDD | Power for Analog Circuit (9.6V) |
30 | GND | Ground |
31-32 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
33 | L/R | SHLR |
34 | U/D | UPDN |
35 | VGL | Gate OFF Voltage (-6V) |
36-37 | NC | NC |
38 | VGH | Gate ON Voltage (18V) |
39-40 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
Zhunyi Technologie achtet auf die Qualität und den Service. Willkommen, um uns zu besuchen und Hände für eine erfolgreiche Zukunft zu verbinden.
