Größe: 7 Zoll
Auflösung: 1024*600
Aktiver Bereich: 154,21*85,92mm
Schnitts telle: RGB
Ansicht winkel: IPS
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

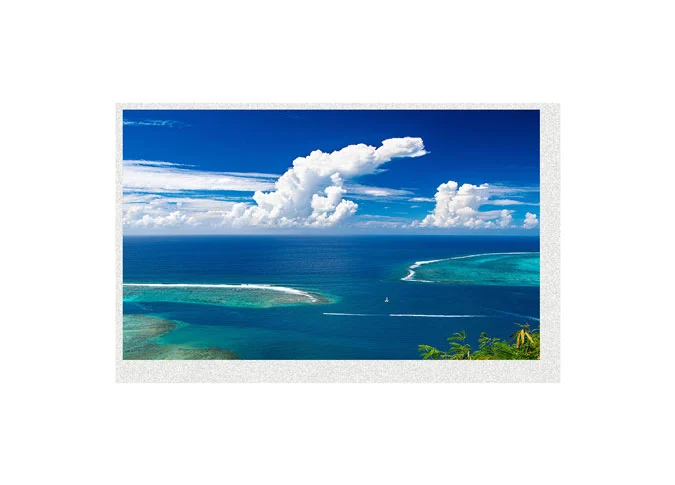

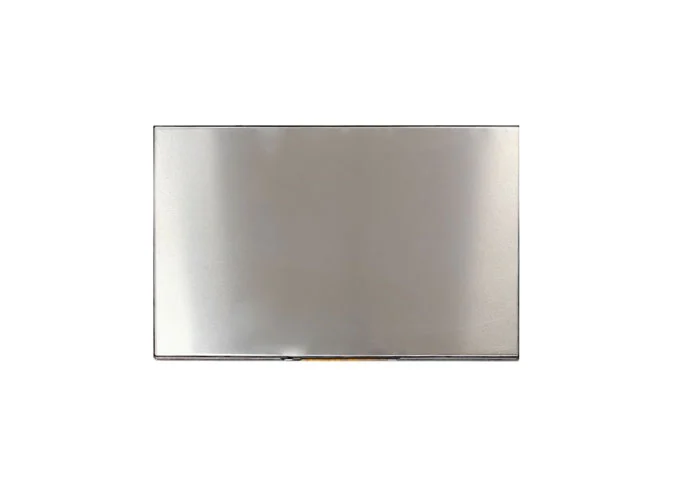

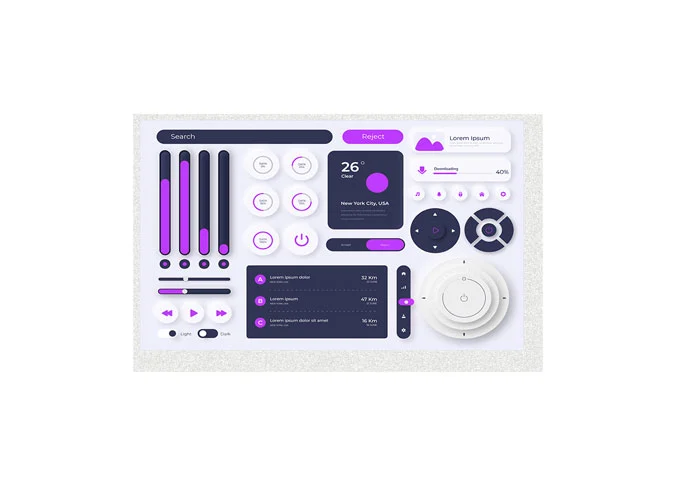

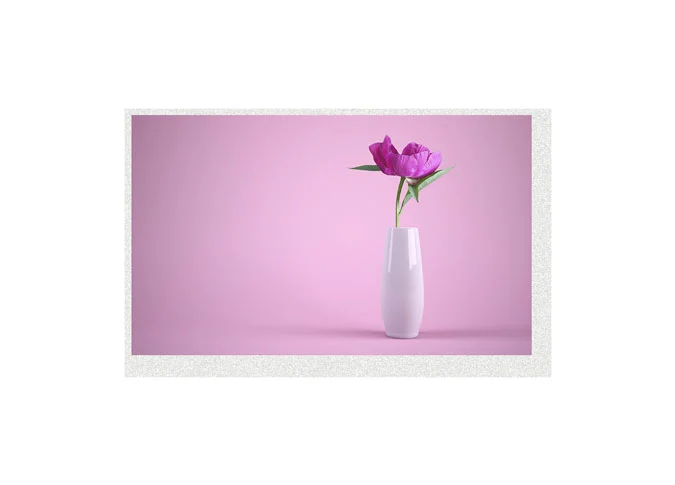

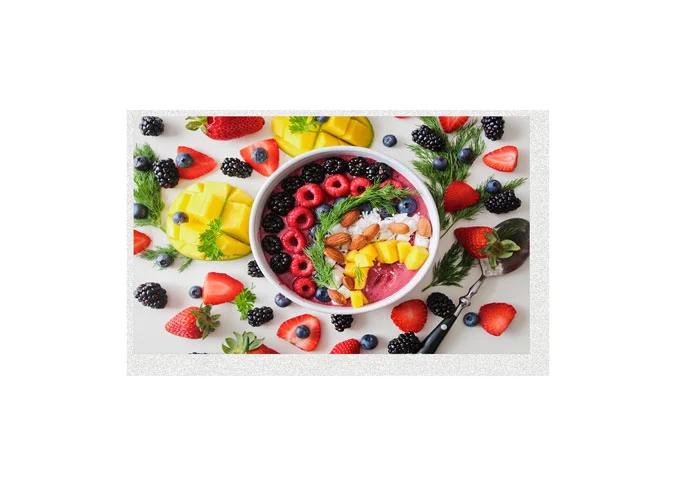

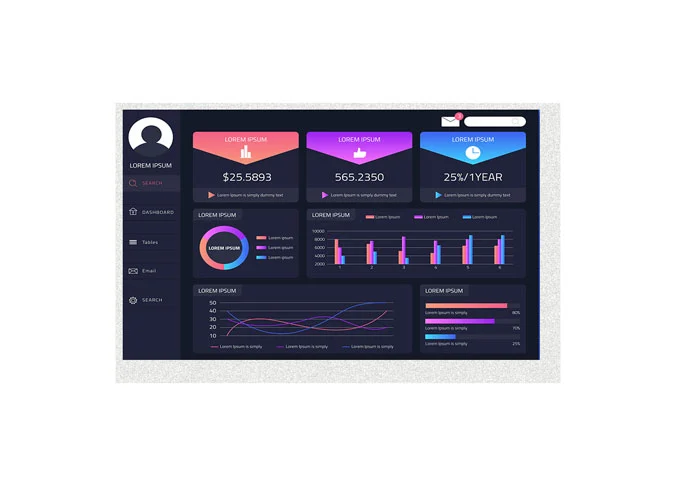

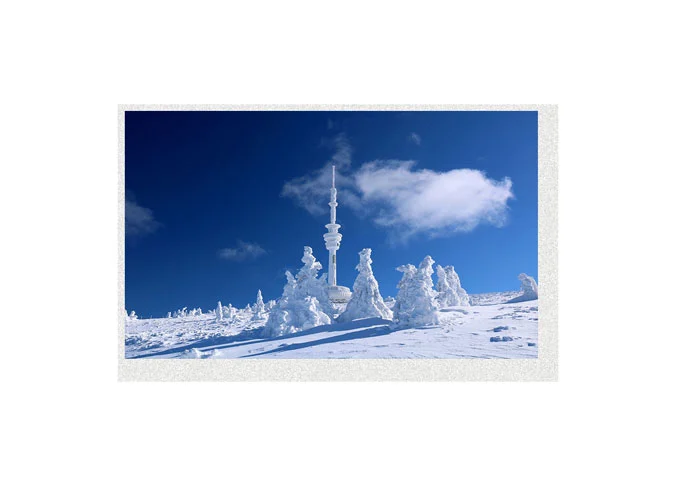

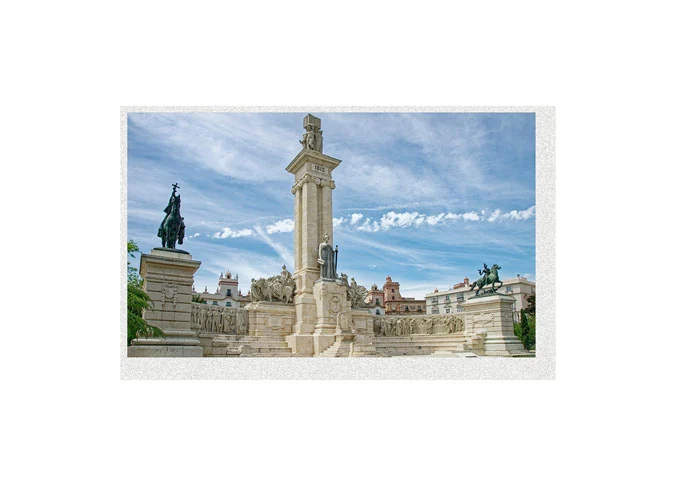

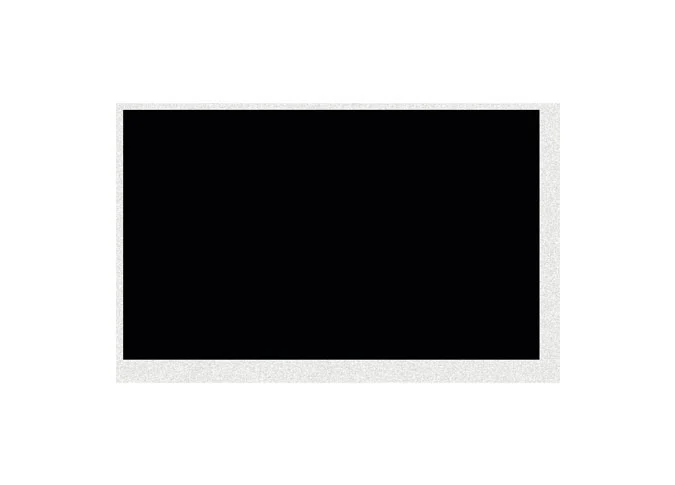

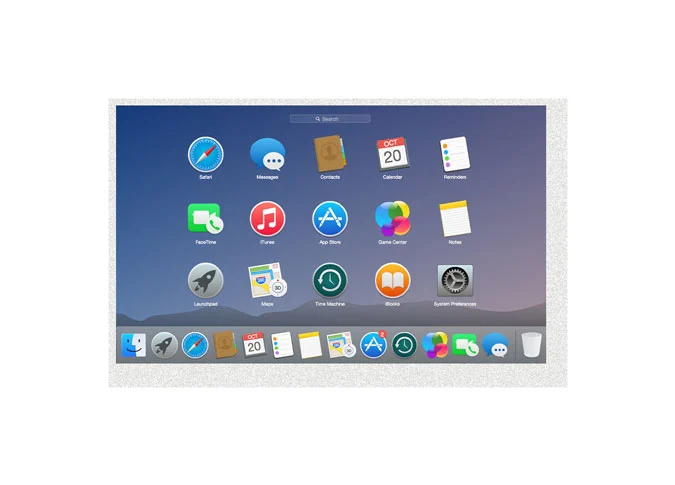

Z70048 ist eine farbige aktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit einer Auflösung von 1024*600. Durch die IPS-Technik (In-Plane Switching) hat dieses 7 "LCD-Modul einen größeren Blickwinkel. Dieses LCD-Display ist eingebauter EK79001H Treiber IC. Dieses a-Si TFT LCD-Modul kommt mit RGB-Schnitts telle.
Wenn Sie spezielle Anforderungen haben, wie Antriebs-IC-Schnitts telle, FPC, Touch-Panel, Helligkeit, Farbe, Hintergrund beleuchtung usw., können wir zur Verfügung stellenChina TFT LCD-Display-ModulFür dich.
Als einChina LCD-Modul Hersteller, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der horizontale 7 ZollChina TFT touchscreenIst weit verbreitet in medizinischer, visueller Türklingel, Verkaufs automat, Lernmaschine, Ventilator, Oszilloskop, Küche, Haushalts gerät, QRcode-Scanner, Smart Home, Industrie, Handheld, Outdoor, HMI, E-Bike, Fahrzeug, Projektor, 3D-Drucker, Audio gerät, Roboter, elektrische Waage, Navigation, Aufzugs werbung usw.
Item | Main Display | Unit |
Number of Pixels | 1024 * RGB * 600 | Pixel |

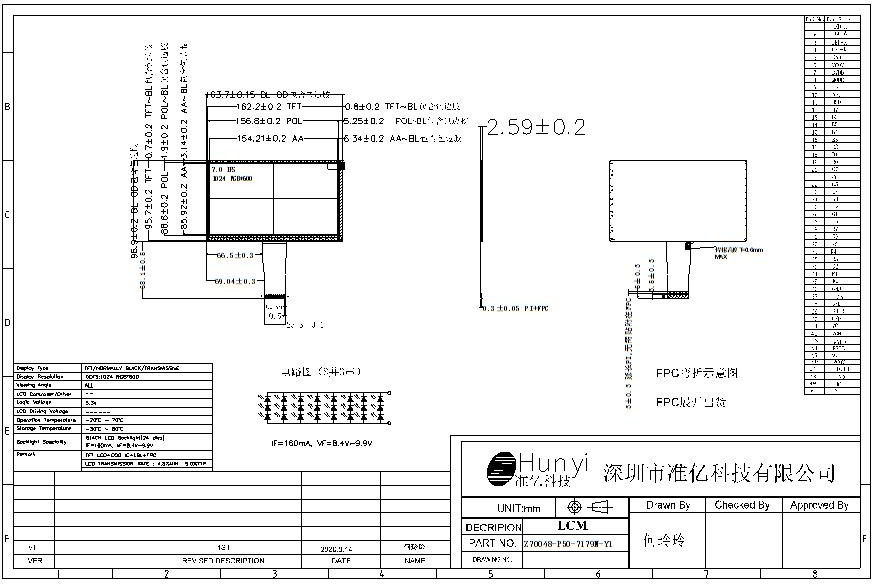

LCM Outline Dimension | 163.70 (W) * 96.9 (H) * 2.59 (T) | mm |
LCD Outline Dimension | 162.20 (W) * 95.70 (H) * 1.0 (T） | mm |
Active Area | 154.21 (W) * 85.92 (H) | mm |
Pixel Pitch | 0.0502 (W) * 0.1432 (H) | mm |
Display Mode | Normally Black | |
Pixel Arrangement | RGB vertical stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 5.0%; Min: 4.8% | |
LCD Contrast Ratio | Typ: 800 | |
FPC Version | Z70048-P50 V1 | |
Interface | RGB | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight Arrangement | LED / 3series 8 parallel | |
Luminance | - | |
Weight | - |
Pin NO. | PIN DEF. | FUNCTION DESC. |
1 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
2 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
3 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
4 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
5 | GND | Ground |
6 | VCOM | Common Voltage |
7 | VDD | Power for Digital Circuit (3.3V) |
8 | MODE | DE / HV mode select for LVDS mode. |
9 | DE | Data Enable |
10 | VS | Vertical synchronize Signal |
11 | HS | Horizontal synchronize Signal |
12-19 | B7-B0 | Data bus |
20-27 | G7-G0 | Data bus |
28-35 | R7-R0 | Data bus |
36 | GND | Ground |
37 | DCLK | Pixel Clock |
38 | GND | Ground |
39 | SHLR | Source Right or Left sequence |
40 | UPDN | Gate Up or Down scan control |
41 | VGL | Gate OFF Voltage (-6V) |
42 | VGH | Gate ON Voltage (18V) |
43 | AVDD | Power for Analog Circuit (9.6V) |
44 | RESET | Global reset pin (3.3V) |
45 | NC | NC |
46 | VCOM | Common Voltage |
47 | DITHB | Dithering Function |
48 | GND | Ground |
49 | NC | NC |
50 | NC | NC |
Zhunyi Technologie achtet auf die Qualität und den Service. Willkommen, um uns zu besuchen und Hände für eine erfolgreiche Zukunft zu verbinden.
