Größe: 7 Zoll
Auflösung: 1024*600
Schnitts telle: MIPI
Ansicht winkel: IPS
Helligkeit: 500 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

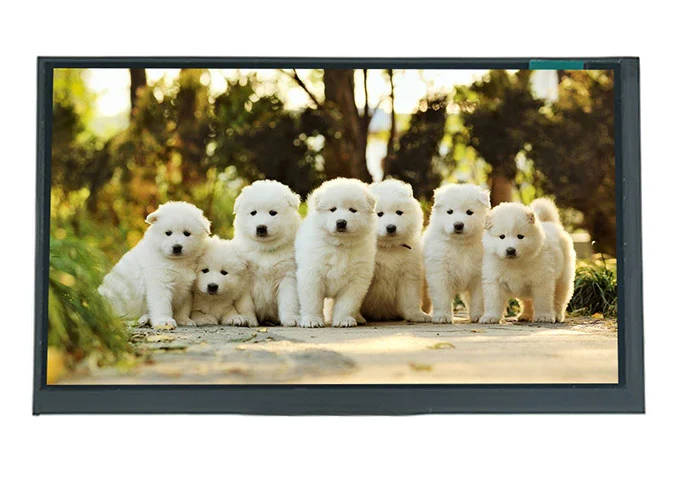

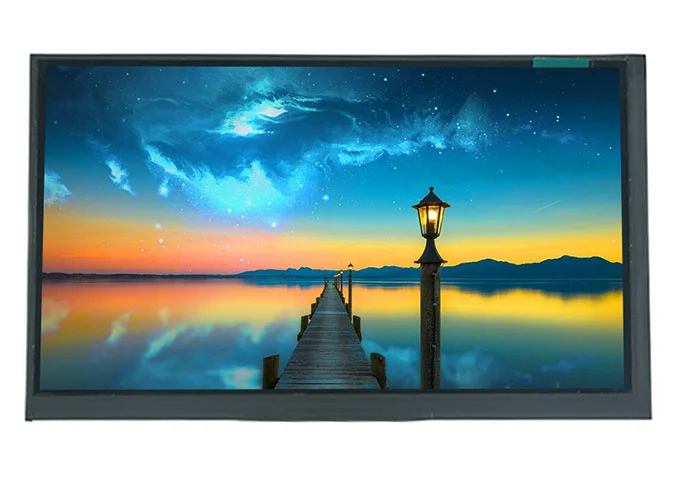

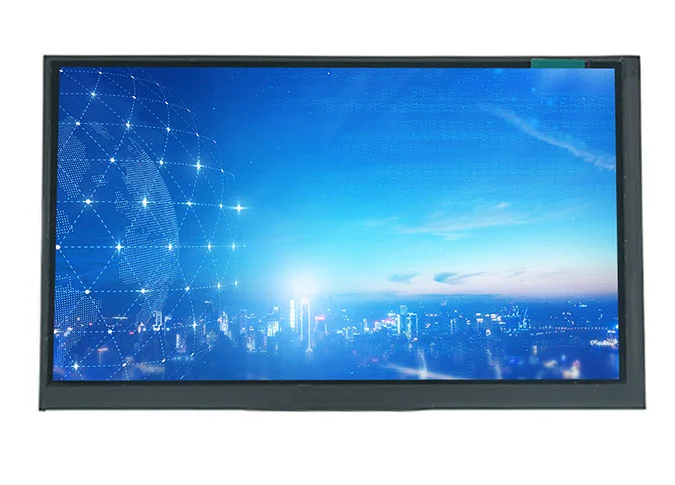

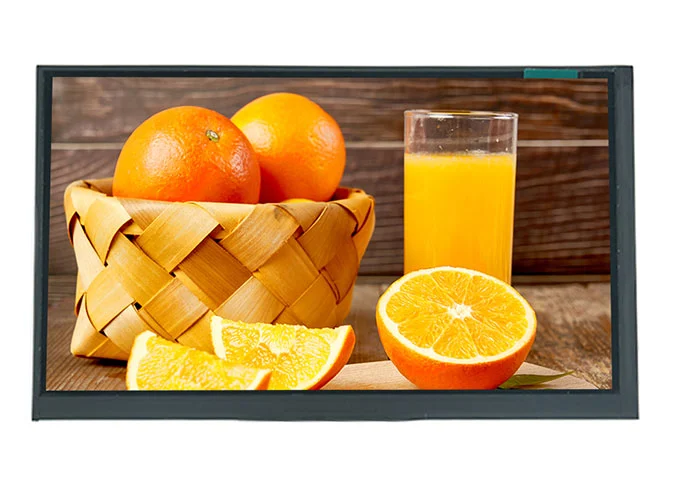

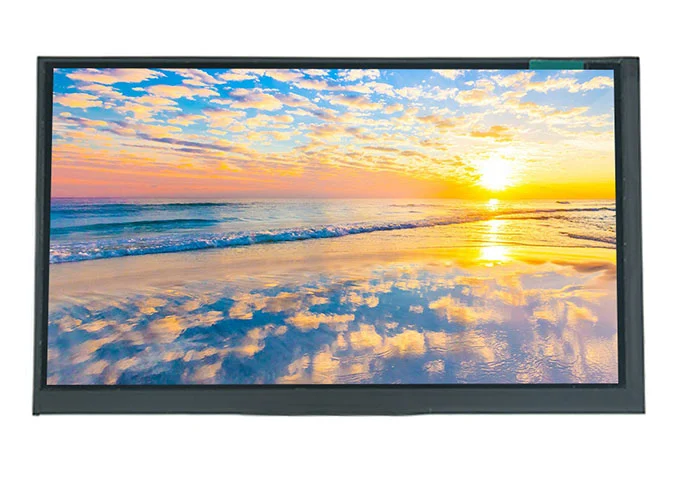

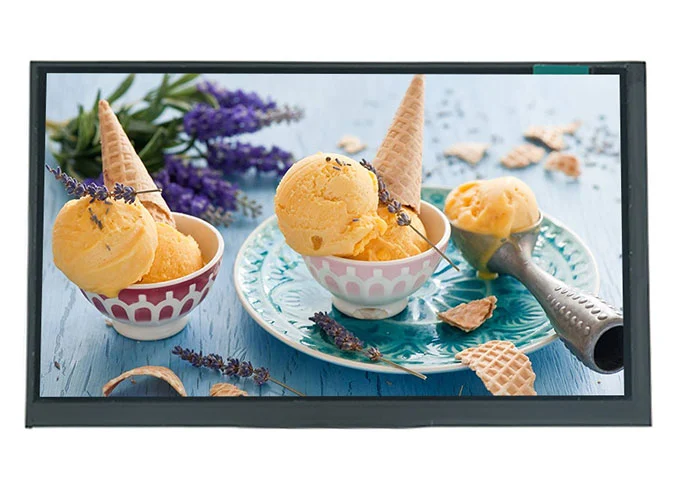

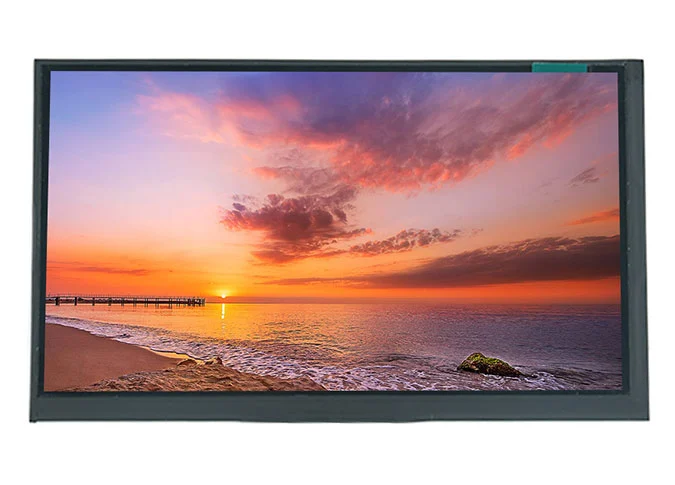

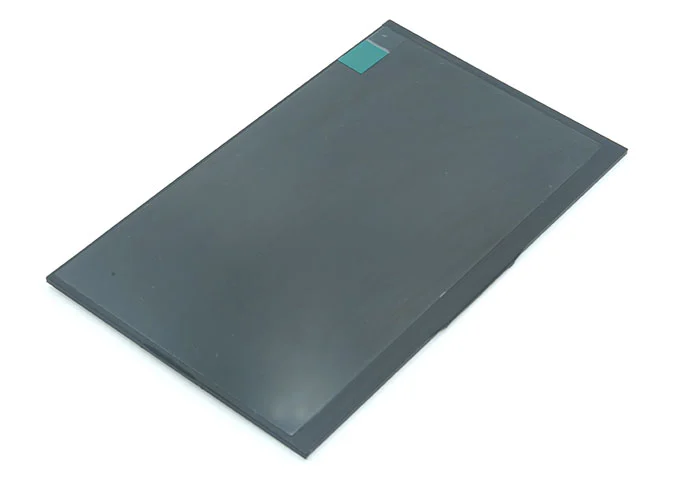

Z70017 ist eine farbige aktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit einer Auflösung von 1024*600. Durch die IPS-Technik (In-Plane Switching) hat dieses 7 "LCD-Modul einen größeren Blickwinkel. Diese 3"Quadratisches LCD-DisplayIst eingebauter EK79007AD-2 EK73217BCGA Treiber IC. Dieses a-Si TFT LCD-Modul kommt mit MIPI-Schnitts telle, 500cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Laufwerk-IC-Schnitts telle, FPC, Touch-Panel, Helligkeit, Farbe, Hintergrund beleuchtung usw., als ProfiCustom LCD-Display-Hersteller, Wir können auch für Sie anpassen.
UnsereQuadratischer LCD-Modul lieferantISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der horizontale 7-Zoll-LCD-Bildschirm ist weit verbreitet in medizinischer, visueller Türklingel, Verkaufs automat, Lernmaschine, Ventilator, Oszilloskop, Küche, Haushalts gerät, QRcode-Scanner, Smart Home, Industrie, Handheld, im Freien, HMI, E-Bike, Fahrzeug, Projektor, 3D-Drucker, Audio gerät, Roboter, elektrische Waage, Navigation, Aufzugs werbung usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.0 | inch |
2 | Display Resolution | 1024 (H) × RGB × 600 (V） | pixels |
3 | Pixel Pitch | 50.2 (H)× 143.2 (V） | um |

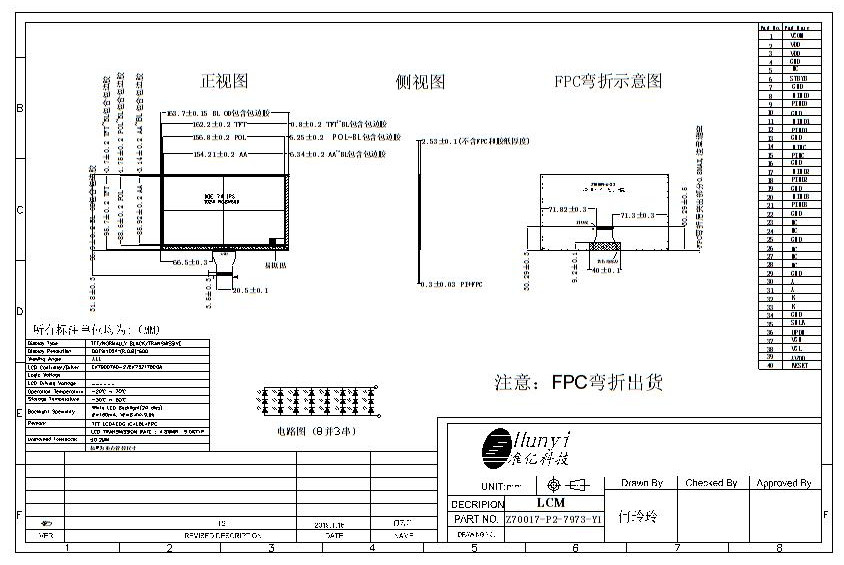

4 | LCM Outline Dimension (Without FPC） | 163.7 (W) × 96.9 (H) × 2.53 (T) | mm |
5 | LCD Outline Dimension | 162.2 (W) × 95.7 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 154.21 (W) × 85.92 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | EK79007AD-2+EK73217BCGA | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5.0% Min: 4.8% | - |
13 | LCD Contrast Ratio | Typ.: 800 | - |
14 | FPC Version | Z70013-P2 V2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/3 Series 8 Parallel (24 lights in total) | - |
19 | Luminance | 510 | nit |
20 | Weight | 0.087 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | VCOM | Common Voltage |
2-3 | VDD | POWER SUPPLY (1.8V) |
4 | GND | Ground |
5 | NC | No Connection |
6 | STBYB | LCM Standby Mode |
7 | GND | Ground |
8 | NIND0 | Negative MIPI differential data input |
9 | PIND0 | Positive MIPI differential data input |
10 | GND | Ground |
11 | NIND1 | Negative MIPI differential data input |
12 | PIND1 | Positive MIPI differential data input |
13 | GND | Ground |
14 | NINC | Negative MIPI differential CLOCK input |
15 | PINC | Positive MIPI differential CLOCK input |
16 | GND | Ground |
17 | NIND2 | Negative MIPI differential data input |
18 | PIND2 | Positive MIPI differential data input |
19 | GND | Ground |
20 | NIND3 | Negative MIPI differential data input |
21 | PIND3 | Positive MIPI differential data input |
22 | GND | Ground |
23-24 | NC | No Connection |
25 | GND | Ground |
26-28 | NC | No Connection |
29 | GND | Ground |
30-31 | A | POWER SUPPLY+ FOR BACKLIGHT ANODE |
32-33 | K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
34 | GND | Ground |
35 | SHLR | Source right or left sequence control PIN |
36 | UPDN | Gate up or down scan control PIN |
37 | VGH | TFT Gate ON Voltage |
38 | VGL | TFT Gate OFF Voltage |
39 | AVDD | Power For Analog Circuit |
40 | RESET | LCM RESET PIN |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
Zhunyi Technologie achtet auf die Qualität und den Service. Willkommen, um uns zu besuchen und Hände für eine erfolgreiche Zukunft zu verbinden.
