Größe: 7 Zoll
Auflösung: 720*1280
Aktiver Bereich: 86,94*154,56mm
Schnitts telle: MIPI
Ansicht winkel: IPS
Helligkeit: 400 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

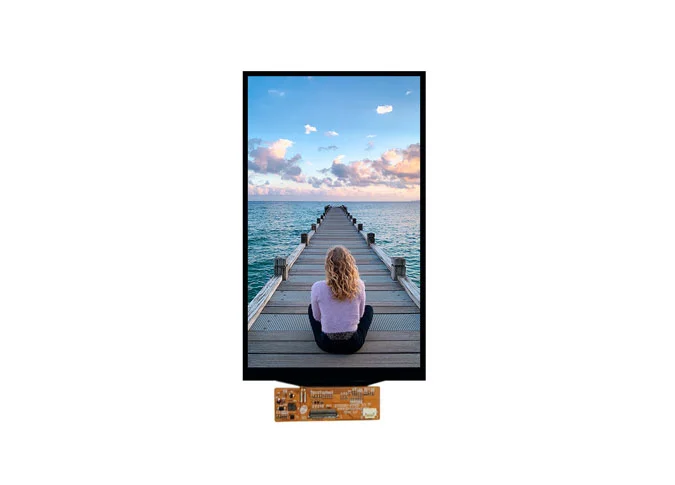

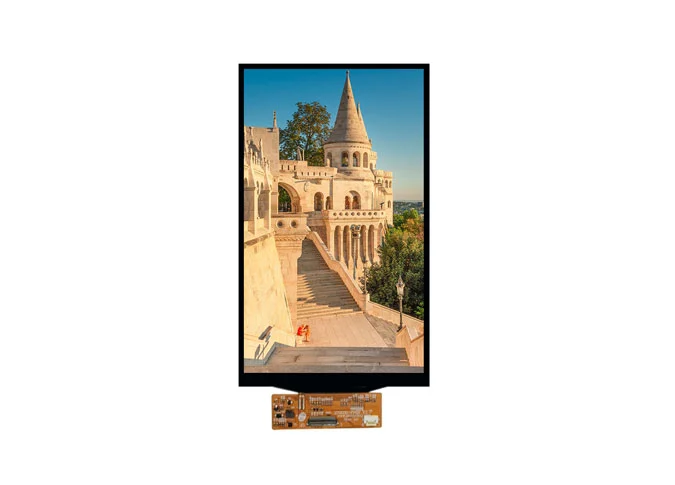

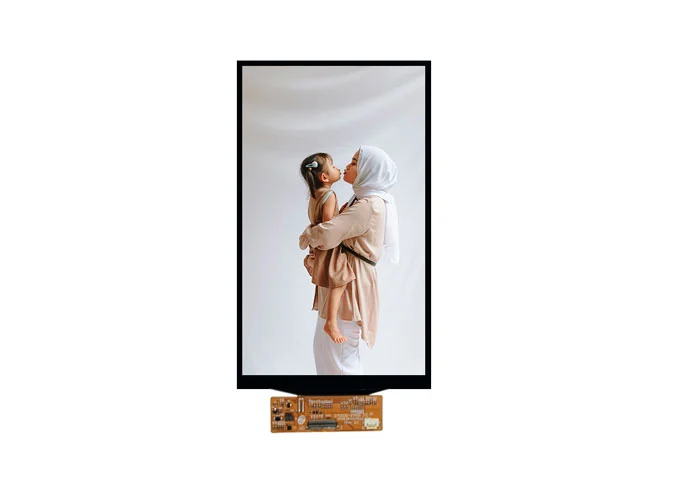

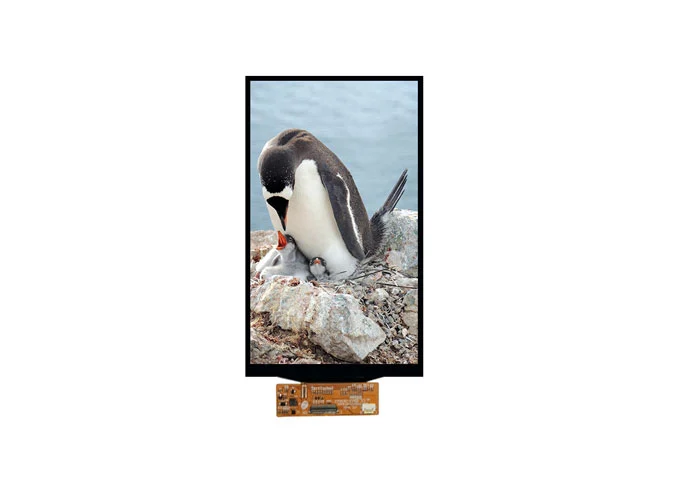

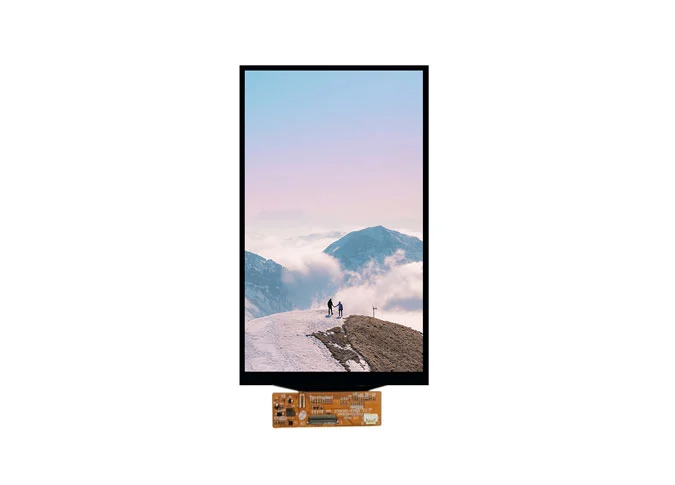

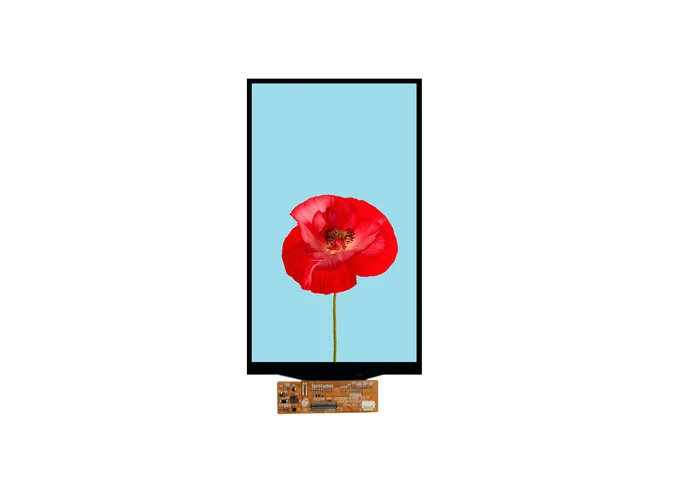

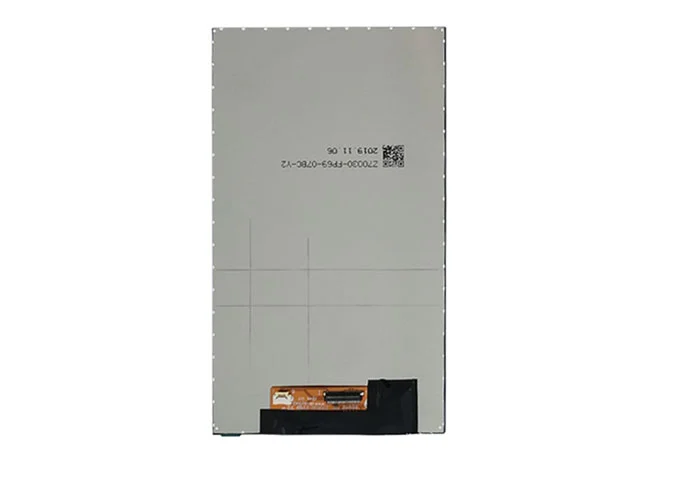

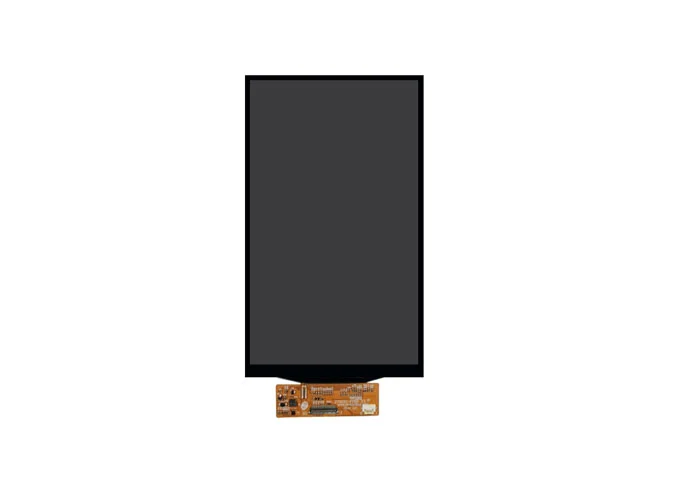

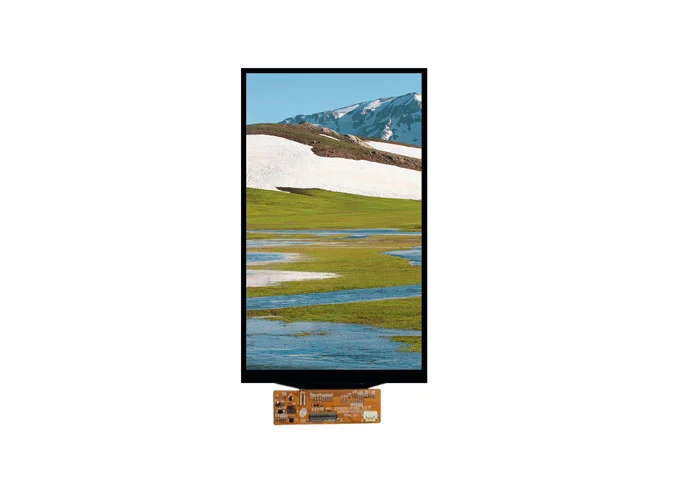

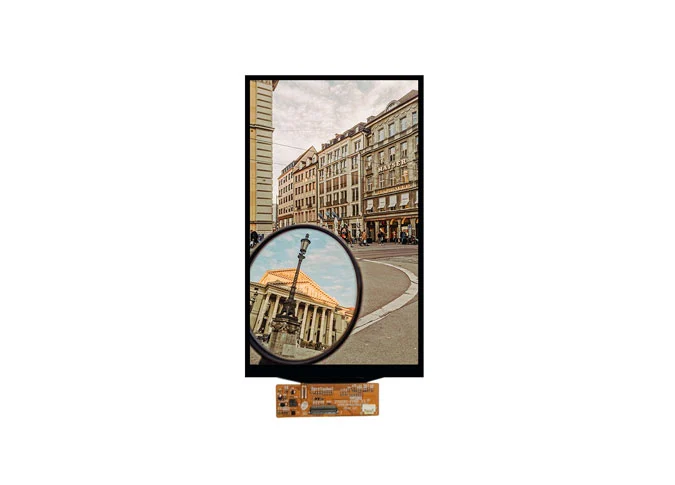

Z70010 ist eine farbige aktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit 720*1280 Auflösung. Durch die IPS-Technik (In-Plane Switching) hat dieses 7 "LCD-Modul einen größeren Blickwinkel. Dieses LCD-Display ist eingebauter ILI9881C Treiber IC. Dieses a-Si TFT LCD-Modul kommt mit MIPI-Schnitts telle, 400cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Laufwerk-IC-Schnitts telle, FPC, Touch-Panel, Helligkeit, Farbe, Hintergrund beleuchtung usw. alsCustom LCD-Display-Hersteller China, Wir können auch für Sie anpassen.
Als einChina LCD-Bildschirm Fabrik, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der 720P 7 Zoll LCD-Bildschirm ist weit verbreitet in medizinischer, visueller Türklingel, Verkaufs automat, Lernmaschine, Ventilator, Oszilloskop, Haushalts gerät, QRcode-Scanner,Smart Home LCD-PanelIndustrie, Handheld, Outdoor, HMI, E-Bike, Fahrzeug, Projektor, 3D-Drucker, Audio gerät, Roboter, elektrische Waage, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.0 | inch |
2 | Display Resolution | 720 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 120.75 (H) × 120.75 (V） | um |

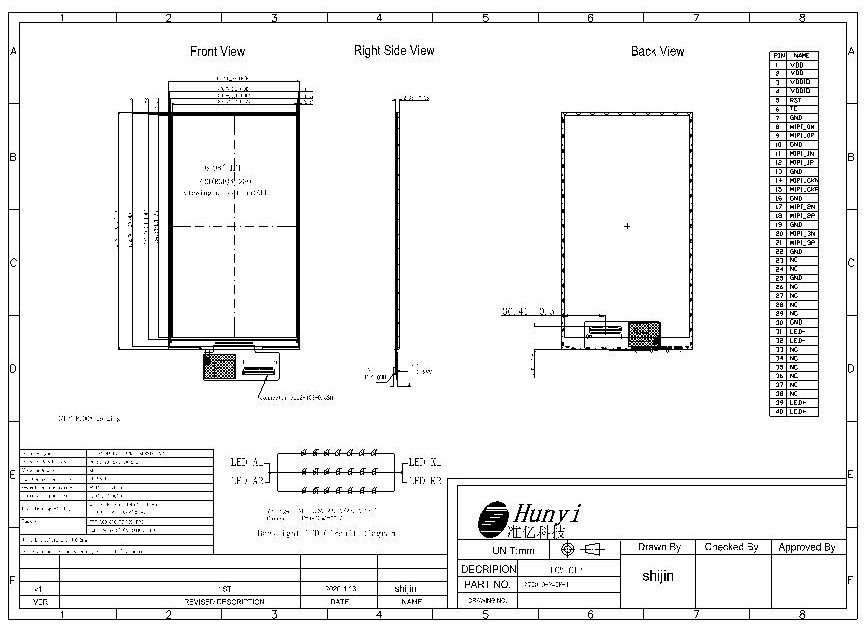

4 | LCM Outline Dimension (Without FPC） | 91.44 (W) × 165.91 (H) × 2.35 (T) | mm |
5 | LCD Outline Dimension | 89.94 (W) × 162.56 (H) × 0.7 (T) | mm |
6 | CG Outline Dimension (Without FPC） | 100 (W) × 164.90 (H) × 1.60 (T) | mm |
7 | LCD Active Area | 86.94 (W) × 154.56 (H） | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | ILI9881C | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 4.0% | - |
14 | LCD Contrast Ratio | Typ.: 800 Min: 640 | - |
15 | FPC Version | Z70010-P40F-I | - |
16 | Interface | MIPI | - |
17 | TP Interface | I2C | |
18 | Operating Temperature | -20°C~ 60°C | - |
19 | Storage Temperature | -30°C~ 70°C | - |
20 | Backlight Arrangement | LED/7 Series 3 Parallel (21 lights in total) | - |
21 | Luminance | TBD | nit |
22 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | VCI | POWER SUPPLY（3.3V） |
3-4 | IOVCC | I/O POWER SUPPLY（1.8V） |
5 | RESET | LCM RESET PIN |
6 | TE | Tearing Effect PIN |
7 | GND | Ground |
8 | MIPI_0N | Negative MIPI differential data input |
9 | MIPI_0P | Positive MIPI differential data input |
10 | GND | Ground |
11 | MIPI_1N | Negative MIPI differential data input |
12 | MIPI_1P | Positive MIPI differential data input |
13 | GND | Ground |
14 | MIPI_CKN | Negative MIPI differential CLOCK input |
15 | MIPI_CKP | Positive MIPI differential CLOCK input |
16 | GND | Ground |
17 | MIPI_2N | Negative MIPI differential data input |
18 | MIPI_2P | Positive MIPI differential data input |
19 | GND | Ground |
20 | MIPI_3N | Negative MIPI differential data input |
21 | MIPI_3P | Positive MIPI differential data input |
22 | GND | Ground |
22-24 | NC | No Connection |
25 | GND | Ground |
26-29 | NC | No Connection |
30 | GND | Ground |
31-32 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
33-38 | NC | No Connection |
39-40 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
