Größe: 7 Zoll
Auflösung: 600*1024
Aktiver Bereich: 89,28*152,37mm
Schnitts telle: MIPI
Ansicht winkel: IPS
Helligkeit: 500 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

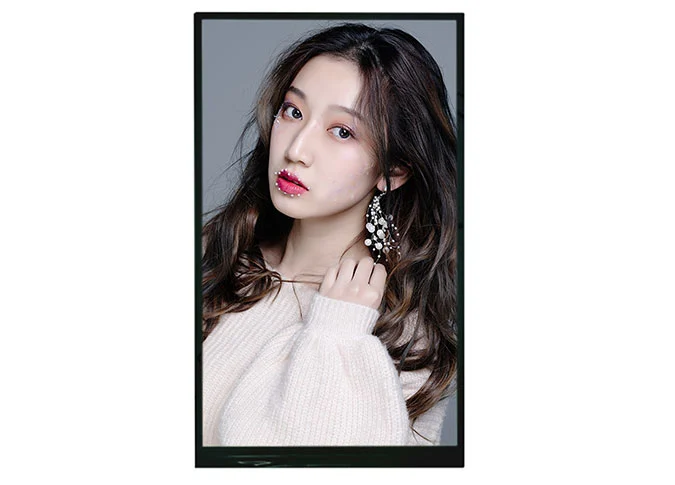

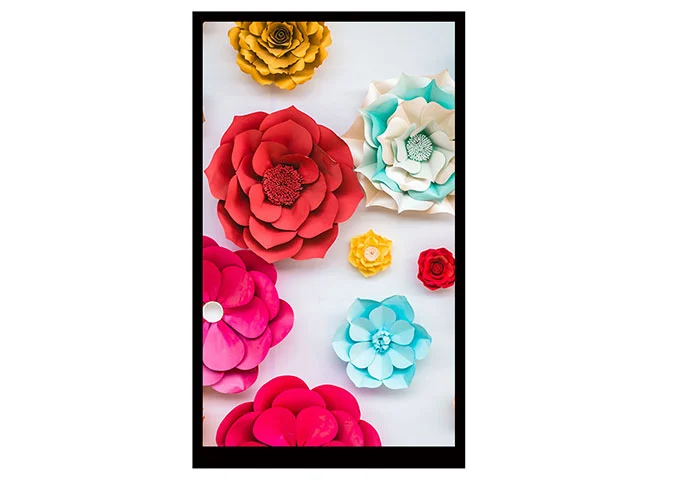

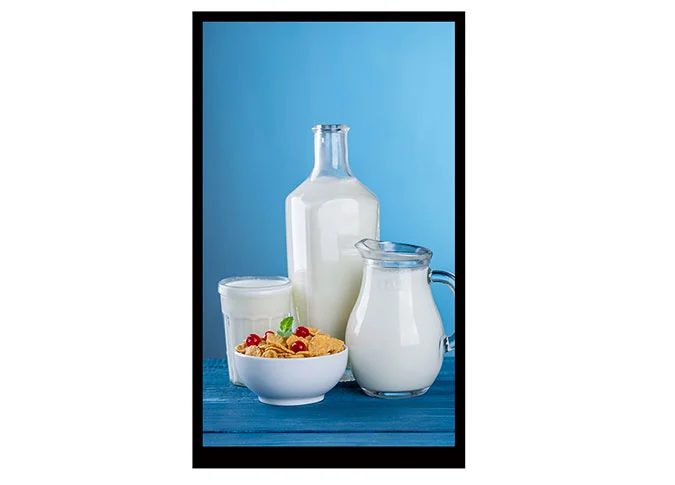

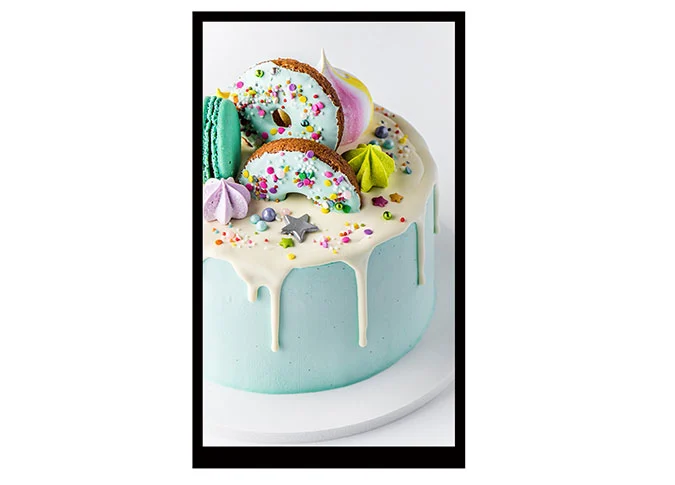

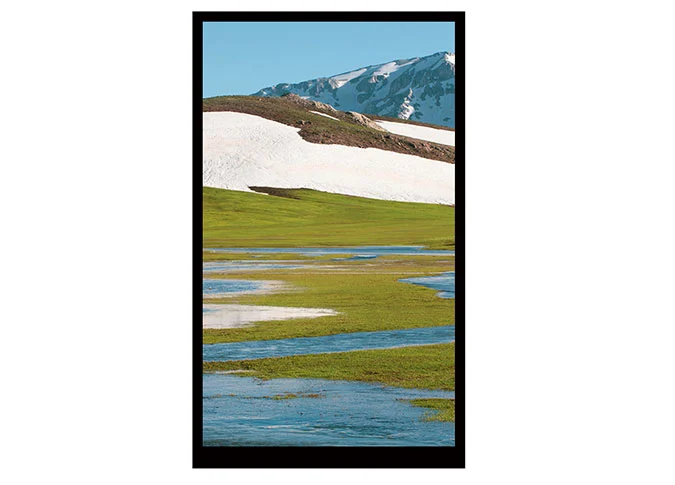

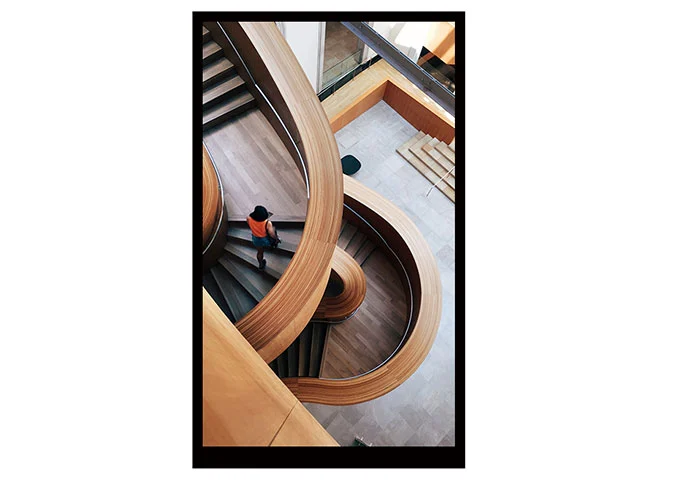

Z70001 ist eine farbige aktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit einer Auflösung von 600*1024. Durch die IPS-Technik (In-Plane Switching) hat dieses 7 "LCD-Modul einen größeren Blickwinkel. DieseChina LCD-AnzeigeIst eingebauter OTA7290B-C treiber IC. Dieses a-Si TFT LCD-Modul kommt mit MIPI-Schnitts telle, 400cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Laufwerk-IC-Schnitts telle, FPC, Touch-Panel, Helligkeit, Farbe, Hintergrund beleuchtung usw. alsKunden spezifischer LCD-Display-Lieferant, Wir können auch für Sie anpassen.
Als einLCD-Display-Hersteller in China, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der 7-Zoll-LCD-Bildschirm ist weit verbreitet in medizinischer, visueller Türklingel, Verkaufs automat, Lernmaschine, Ventilator, Oszilloskop, Haushalts gerät, QRcode-Scanner, Smart Home, Industrie, Handheld, Outdoor, HMI, E-Bike, Fahrzeug, Projektor, 3D-Drucker, Audio gerät, Roboter usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 6.95 | inch |
2 | Display Resolution | 600 (H) × RGB × 1024 (V） | pixels |
3 | Pixel Pitch | 49.6 (H) × 148.8 (V） | um |

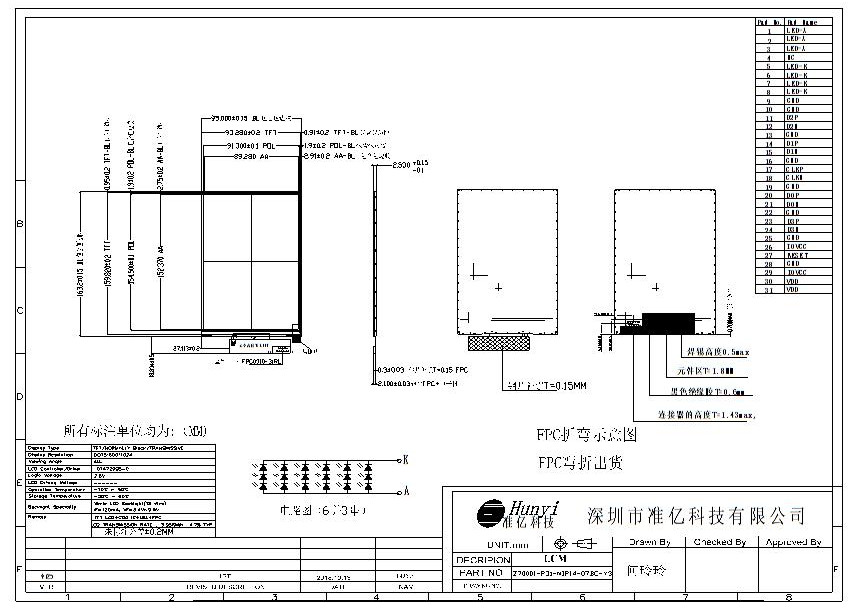

4 | LCM Outline Dimension (Without FPC） | 95 (W) × 163.2 (H) × 2.53 (T) | mm |
5 | LCD Outline Dimension | 93.28 (W) × 159.82 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 89.28 (W) × 152.37 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | OTA7290B-C | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.7% Min: 3.95% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |
14 | FPC Version | Z70001-P31-MIPI4 V3 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -10°C~ 50°C | - |
17 | Storage Temperature | -20°C~ 60°C | - |
18 | Backlight Arrangement | LED/3 Series 6 Parallel (18 lights in total) | - |
19 | Luminance | TBD | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-3 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
4 | NC | No Connection |
5-8 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
9-10 | GND | Ground |
11 | D2P | Positive MIPI differential data input |
12 | D2N | Negative MIPI differential data input |
13 | GND | Ground |
14 | D1P | Positive MIPI differential data input |
15 | D1N | Negative MIPI differential data input |
16 | GND | Ground |
17 | CLKP | Positive MIPI differential CLOCK input |
18 | CLKN | Negative MIPI differential CLOCK input |
19 | GND | Ground |
20 | D0P | Positive MIPI differential data input |
21 | D0N | Negative MIPI differential data input |
22 | GND | Ground |
23 | D3P | Positive MIPI differential data input |
24 | D3N | Negative MIPI differential data input |
25 | GND | Ground |
26 | IOVCC | I/O POWER SUPPLY |
27 | RESET | LCM RESET PIN |
28 | GND | Ground |
29 | IOVCC | I/O POWER SUPPLY |
30-31 | VDD | POWER SUPPLY |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
