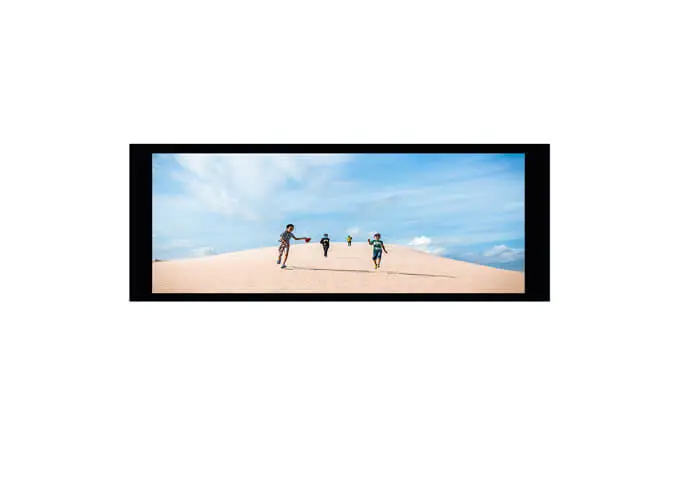

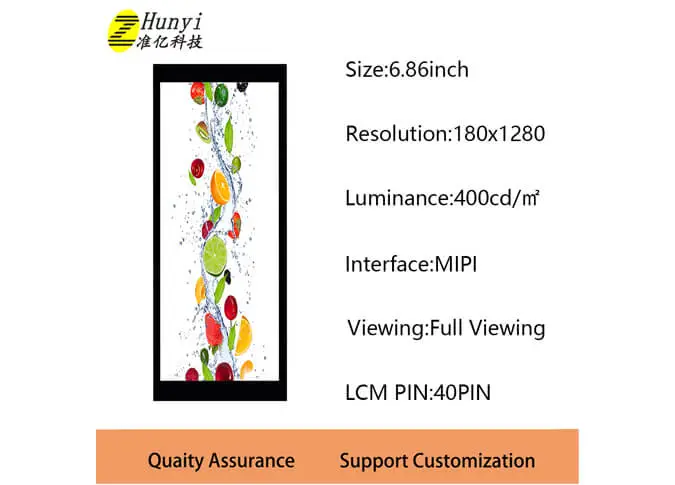

Größe: 6,86 Zoll LCD-Bildschirm
Auflösung: 480*1280
Aktiver Bereich: 60,22*160,59mm
Schnitts telle: MIPI
Ansicht winkel: IPS
Helligkeit: 500 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

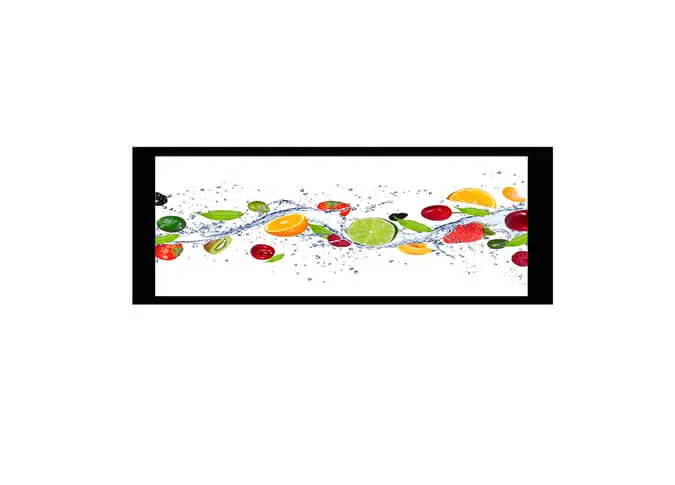

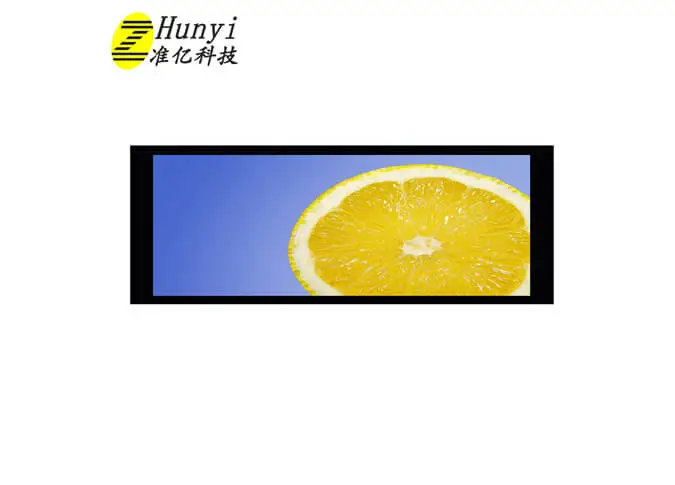

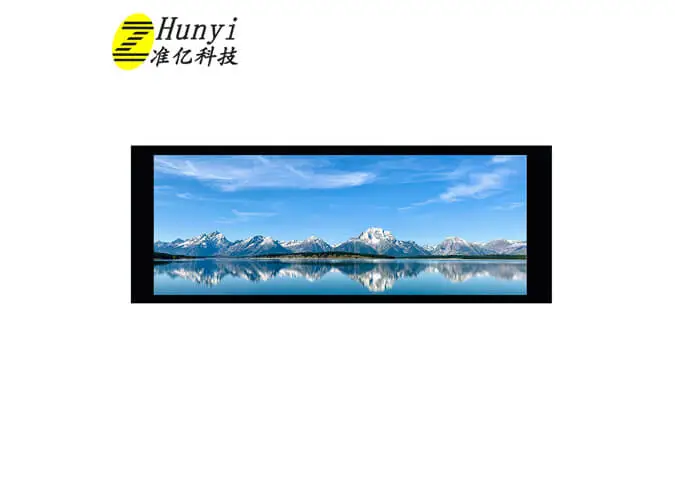

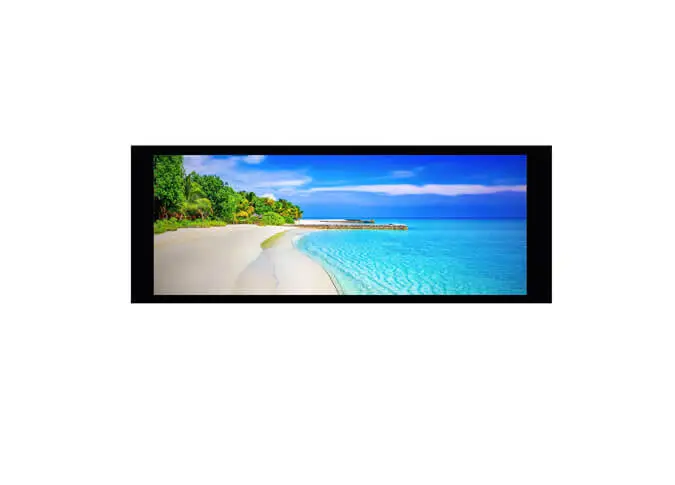

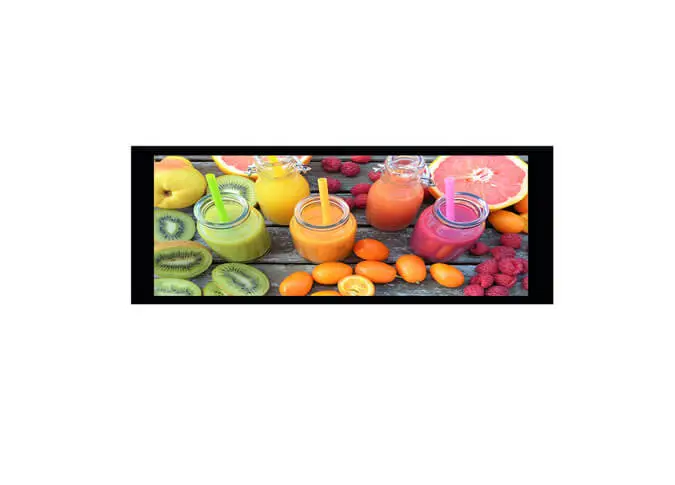

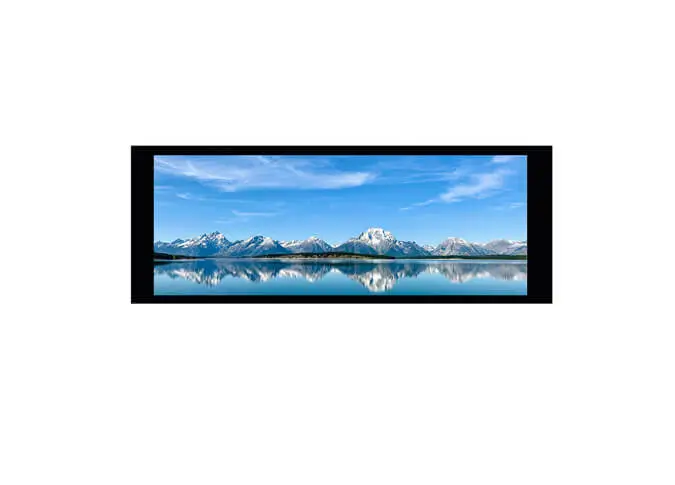

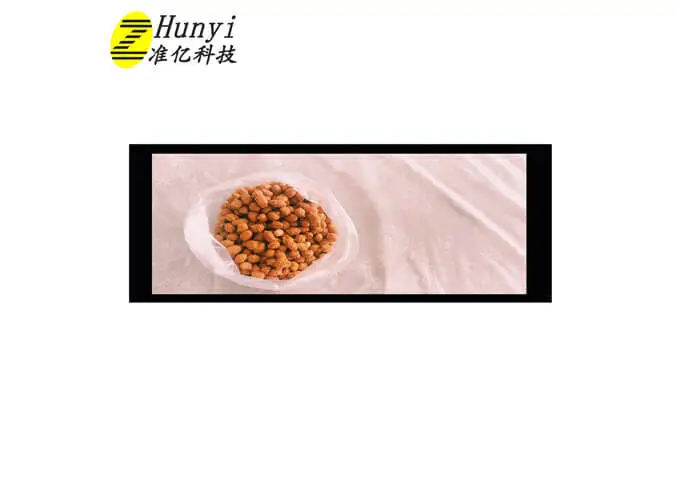

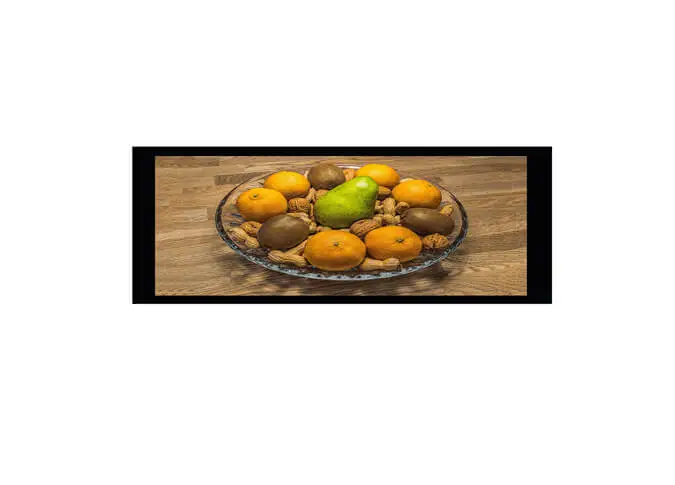

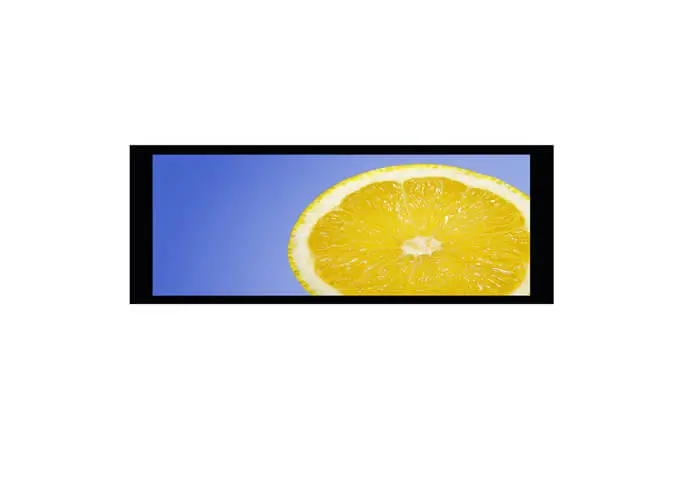

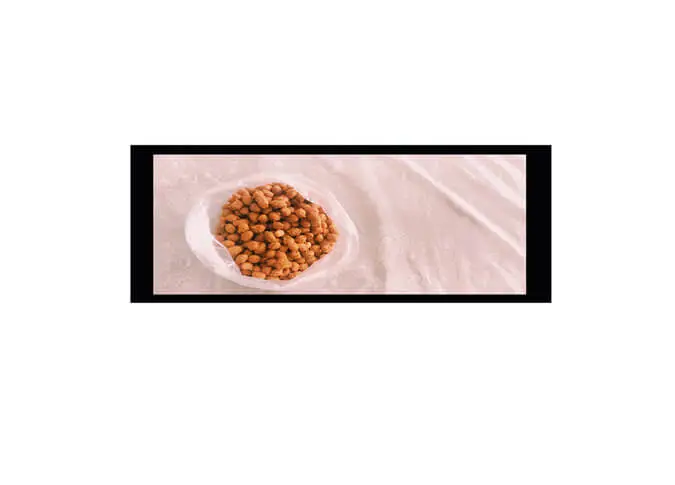

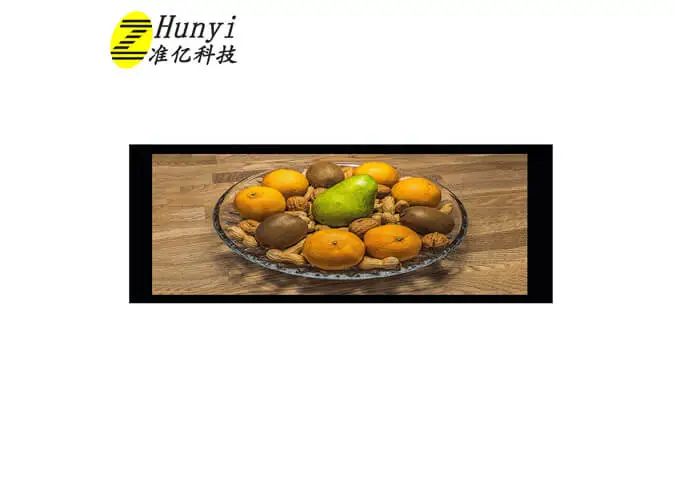

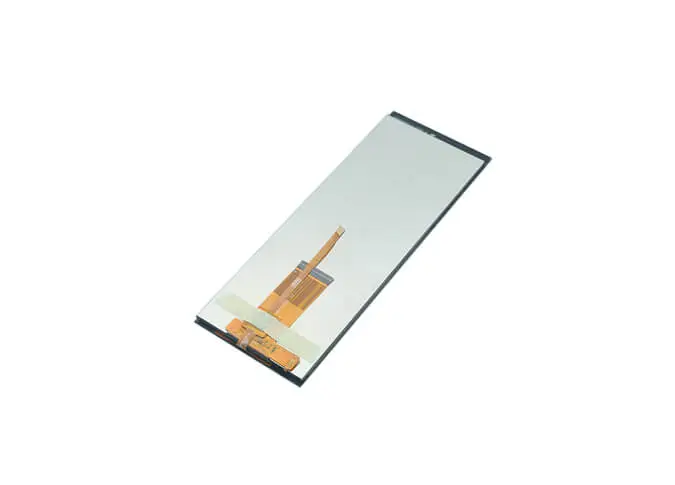

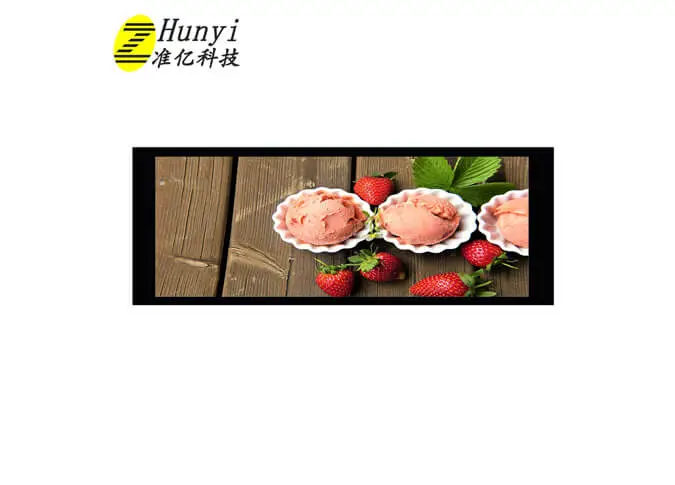

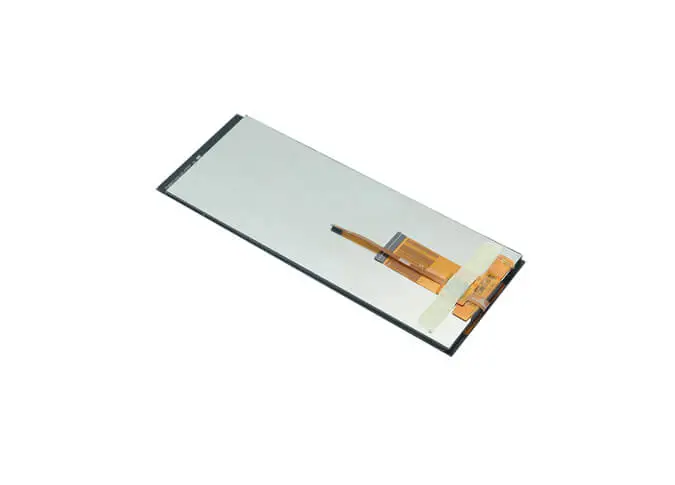

Z686006 ist eine farbaktive Matrix-Dünnschicht transistor (TFT)-Flüssig kristall anzeige (LCD) mit einer Auflösung von 480*1280. Durch die IPS-Technik (In-Plane Switching) hat dieses 6,86 "China IPS LCD einen größeren Blickwinkel. Dieses IPS-TFT-Panel ist ein eingebauter HICNL9707-Treiber-IC. Dieses a-Si TFT LCD-Modul kommt mit MIPI-Schnitts telle, 500cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Antriebs-IC-Schnitts telle, FPC, Touch-Panel, Helligkeit, Farbe, Hintergrund beleuchtung usw., können wir auch zur Verfügung stellenCustom LCD-Display-ModulFür dich.
UnsereLCD-Modul FabrikISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alleBar Typ TFT LCDRoHS bestanden, REACH-Zertifizierung.

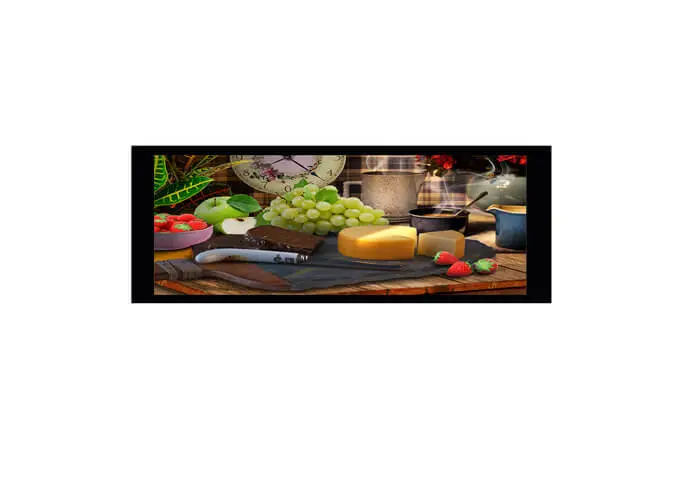

Der 6,86-Zoll-LCD-Bildschirm ist weit verbreitet in medizinischer, visueller Türklingel, Spieler, Haushalts gerät, QRcode-Scanner, Smart Home, Industrie, Handheld, Outdoor, HMI, E-Bike, Fahrzeug, projektor, 3D-Drucker, Audio gerät, Roboter usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 6.86 | inch |
2 | Display Resolution | 480 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 41.8 (H) × 125.4 (V） | um |

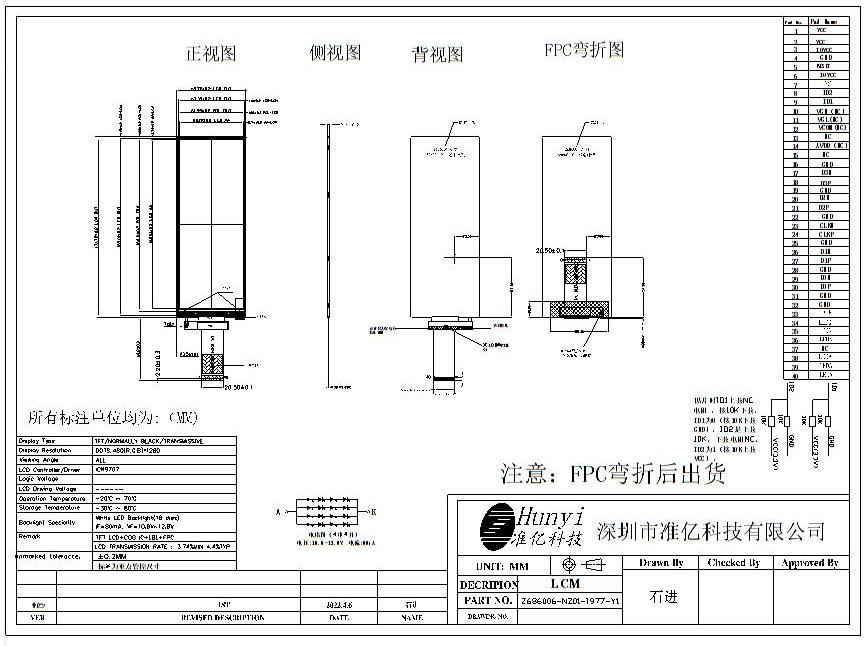

4 | LCM Outline Dimension (Without FPC） | 171.79 (W) × 65.72 (H) × 2.6 (T) | mm |
5 | LCD Outline Dimension | 169.01 (W) × 63.39 (H) × 0.8 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | N/A | mm |
7 | LCD Active Area | 160.51 (W) × 60.19 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | ICNL9707 | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 4.4% Min: 3.74% | - |
14 | LCD Contrast Ratio | Typ.: 1500 Min: 1000 | - |
15 | FPC Version | Z686006-NZ01-I977-Y1 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/4 Series 4 Parallel (16 lights in total) | - |
20 | Luminance | 500 | nit |
21 | Weight | 0.105 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | VCC | POWER SUPPLY（3.3V） |
3 | IOVCC | I/O POWER SUPPLY（1.8V） |
4 | GND | Ground |
5 | RESET | LCM RESET PIN |
6 | IOVCC | I/O POWER SUPPLY（1.8V） |
7 | NC | No Connection |
8 | ID2 | LCM ID PIN |
9 | ID1 | LCM ID PIN |
10-15 | NC | No Connection |
16 | GND | Ground |
17 | D3N | Negative MIPI differential data input |
18 | D3P | Positive MIPI differential data input |
19 | GND | Ground |
20 | D2N | Negative MIPI differential data input |
21 | D2P | Positive MIPI differential data input |
22 | GND | Ground |
23 | CLKN | Negative MIPI differential CLOCK input |
24 | CLKP | Positive MIPI differential CLOCK input |
25 | GND | Ground |
26 | D1N | Negative MIPI differential data input |
27 | D1P | Positive MIPI differential data input |
28 | GND | Ground |
29 | D0N | Negative MIPI differential data input |
30 | D0P | Positive MIPI differential data input |
31-32 | GND | Ground |
33-36 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
37 | NC | No Connection |
38-40 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
