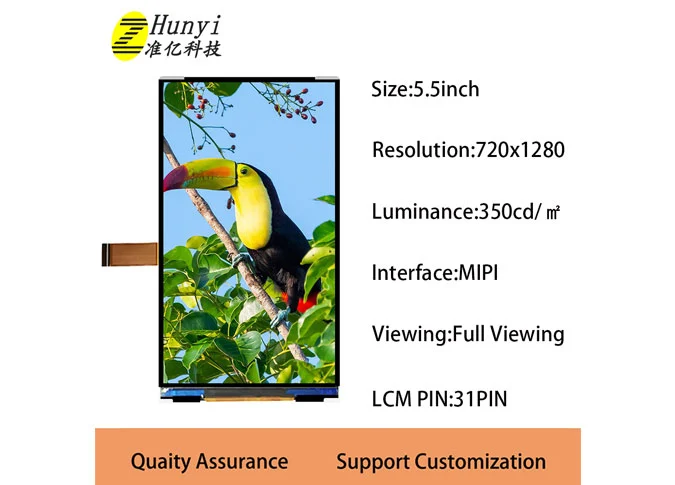

Größe: 5,5 Zoll
Auflösung: 720*1280
Aktiver Bereich: 68,04*120,96mm
Schnitts telle: MIPI
Ansicht winkel: IPS
Helligkeit: 350 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

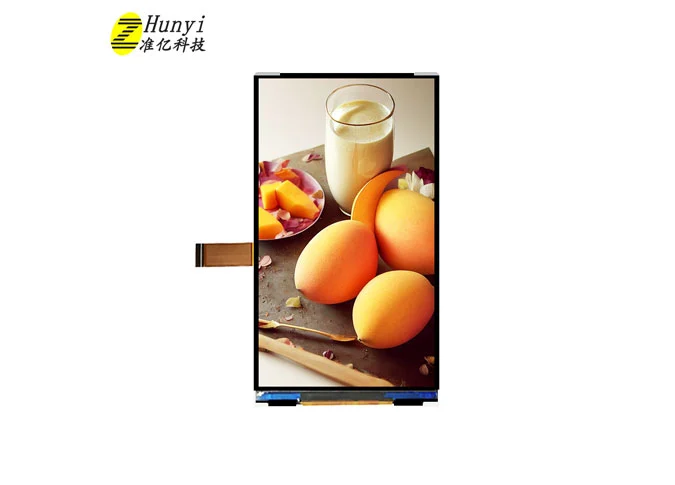

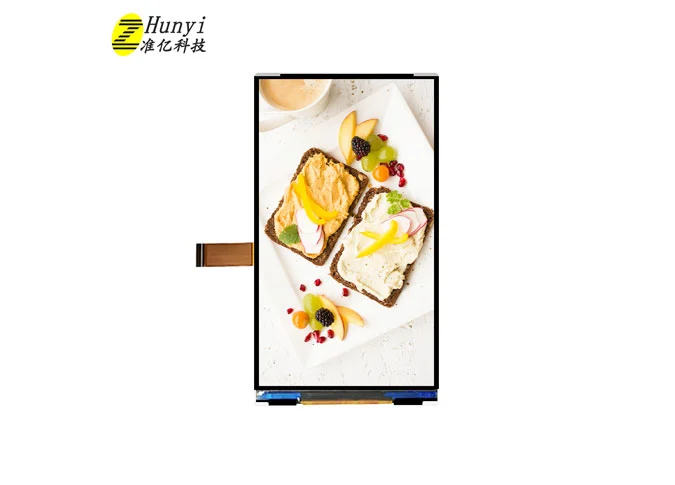

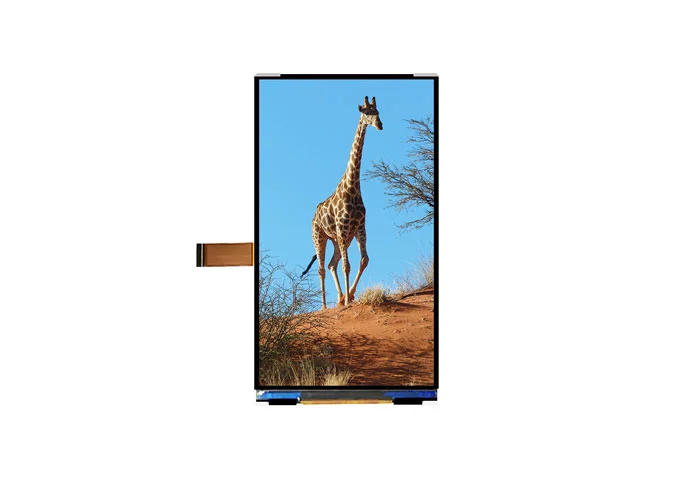

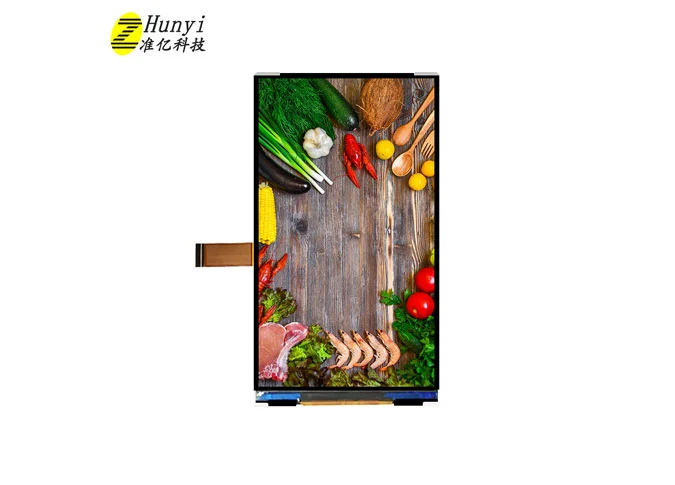

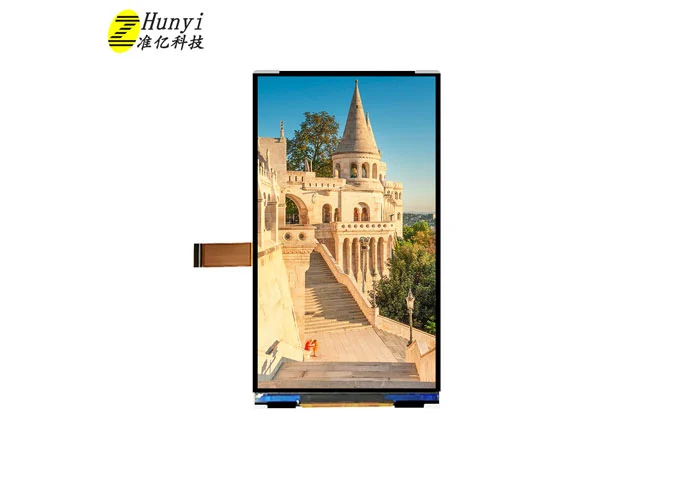

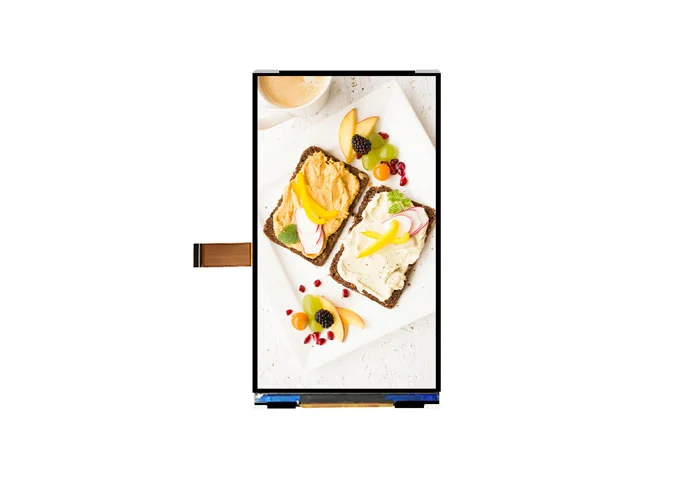

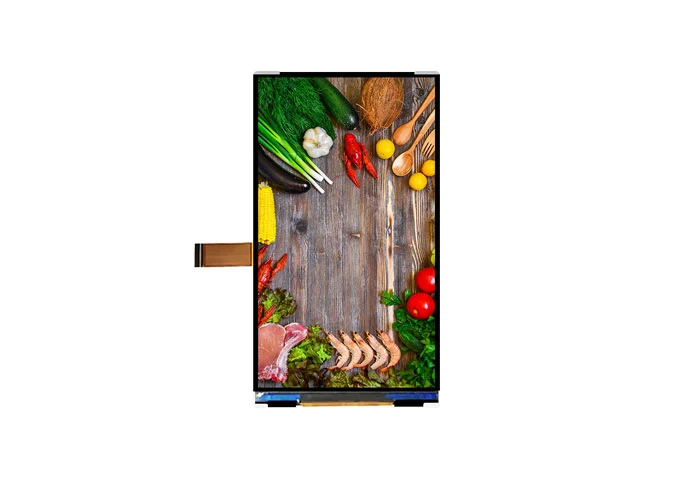

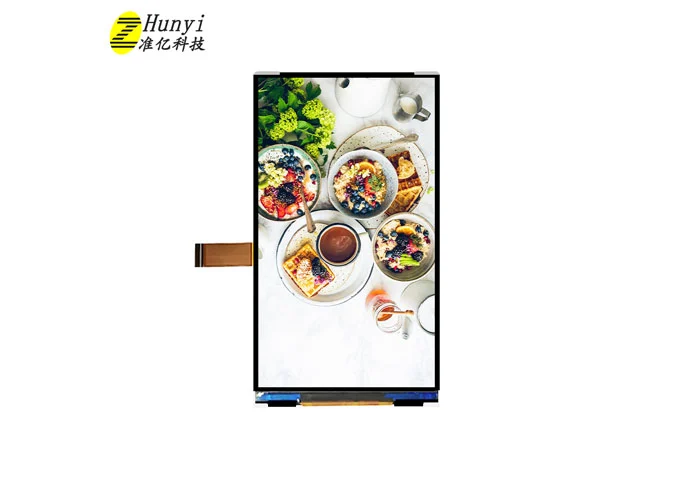

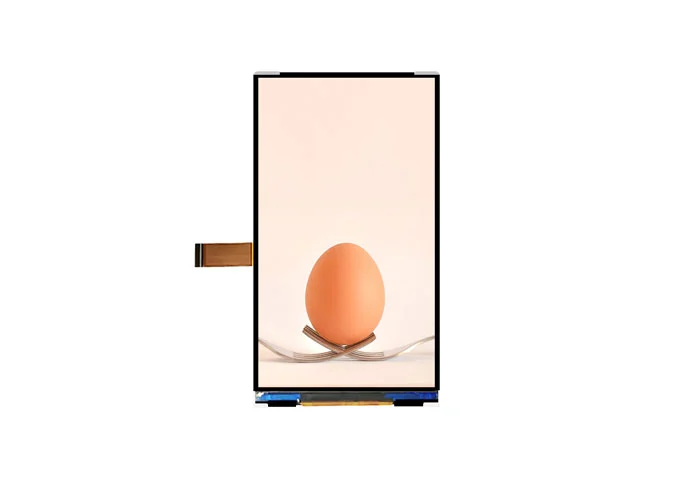

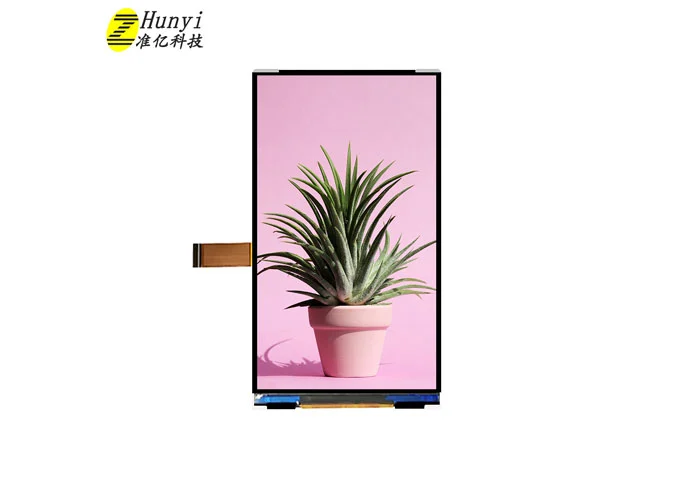

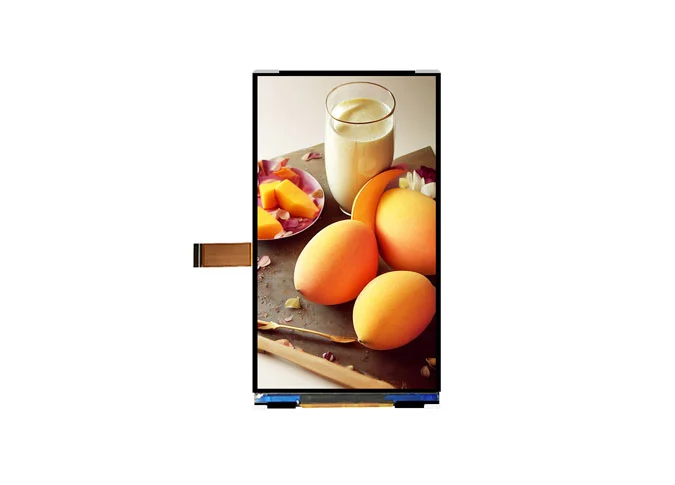

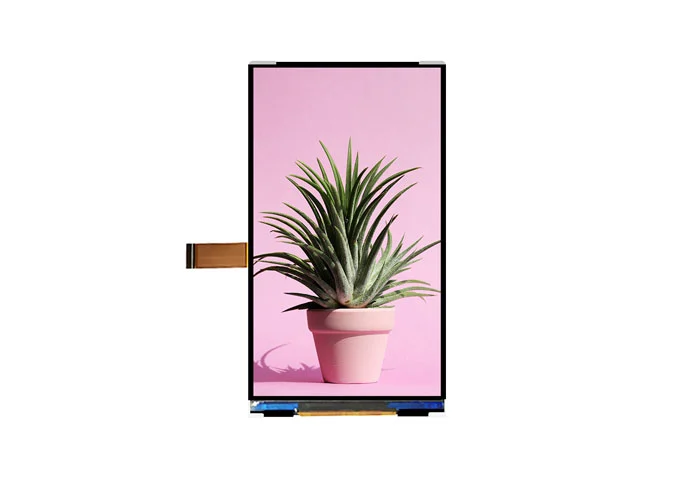

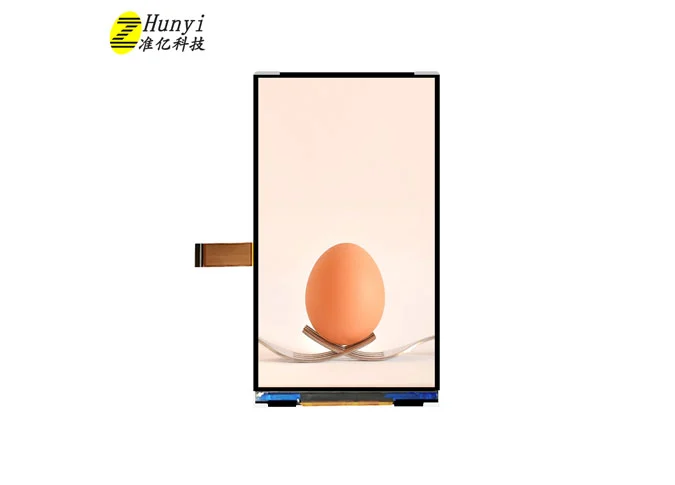

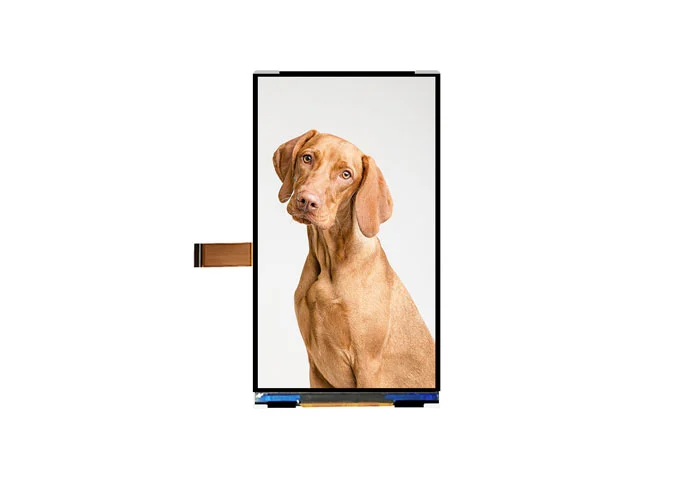

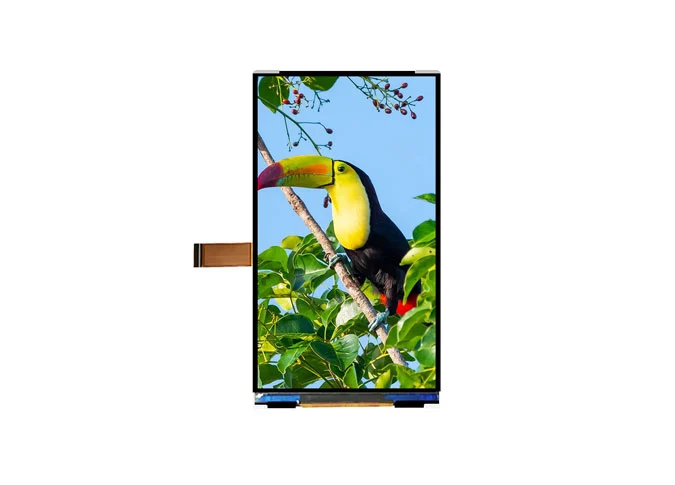

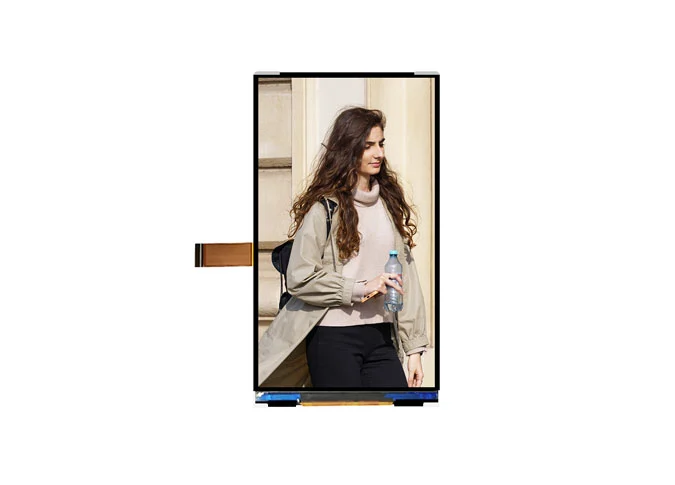

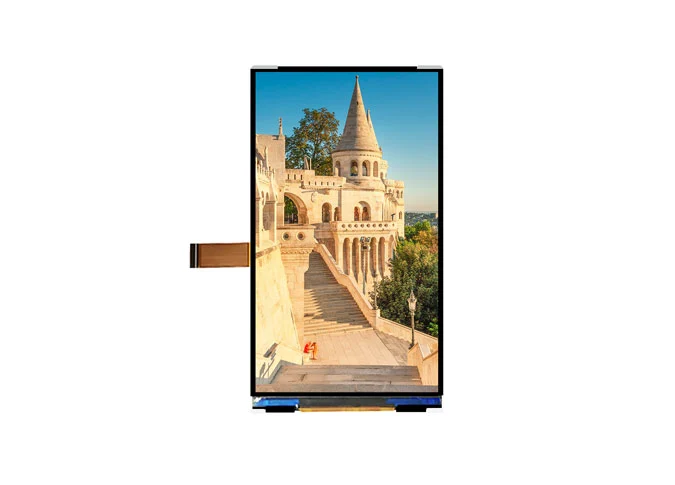

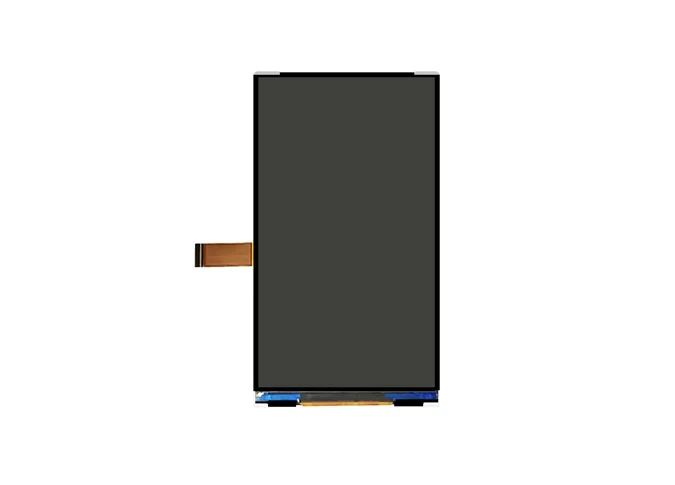

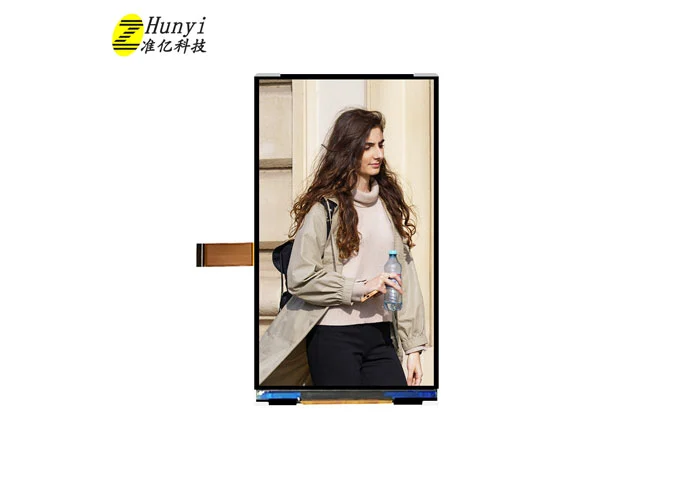

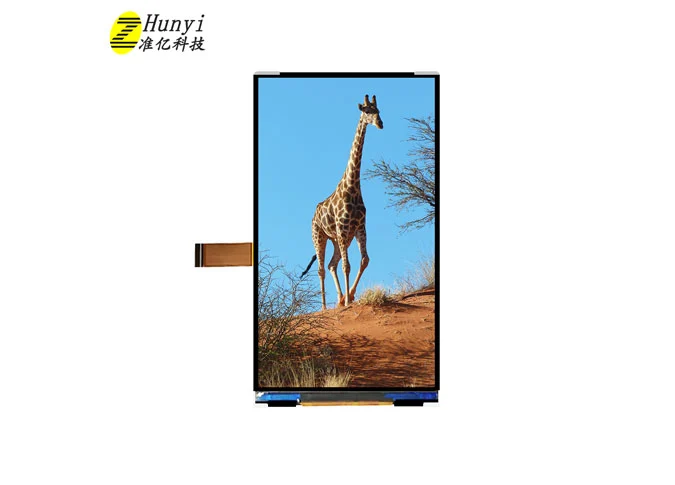

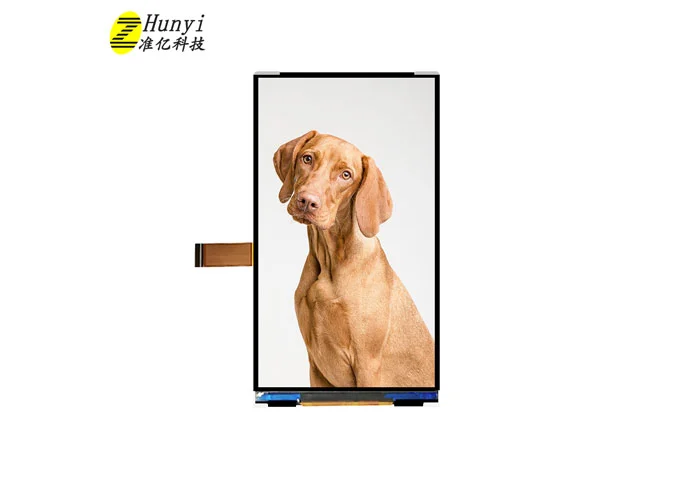

Z55290 ist eine farbige aktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit 720*1280 Auflösung. Durch die IPS-Technik (In-Plane Switching) hat dieses 5,5-Zoll-LCD-Modul einen größeren Blickwinkel. DieseLCD-Anzeige in ChinaIst eingebauter JD9365DA-H3 treiber IC. Dieses a-Si TFT LCD-Modul kommt mit MIPI-Schnitts telle, 350cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Antriebs-IC-Schnitts telle, FPC, Touch-Panel, Hintergrund beleuchtung usw., können wir zur Verfügung stellenChina TFT LCD-Display-ModulFür dich.
Unsere Fabrik führen ISO 9001:2015 und IATF16949: 2016 Qualitäts standards ystem streng, das gesamte LCD-Display hat ROHS, REACH-Zertifizierung bestanden.
Die hohe Auflösung 5,5 ZollChina TFT touchscreenIst weit verbreitet in medizinischer, visueller Türklingel, E-Brieftasche, POS, Spieler, Haushalts gerät, QRcode-Scanner, Smart Home, Industrie, Handheld, Outdoor, HMI, E-Bike, fahrzeug, Projektor, 3D-Drucker, Audio gerät, Roboter usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 5.5inch | - |
2 | Display Resolution | 720 × RGB × 1280 | pixels |
3 | Pixel Pitch | 31.5 (H) × 94.5 (V） | um |

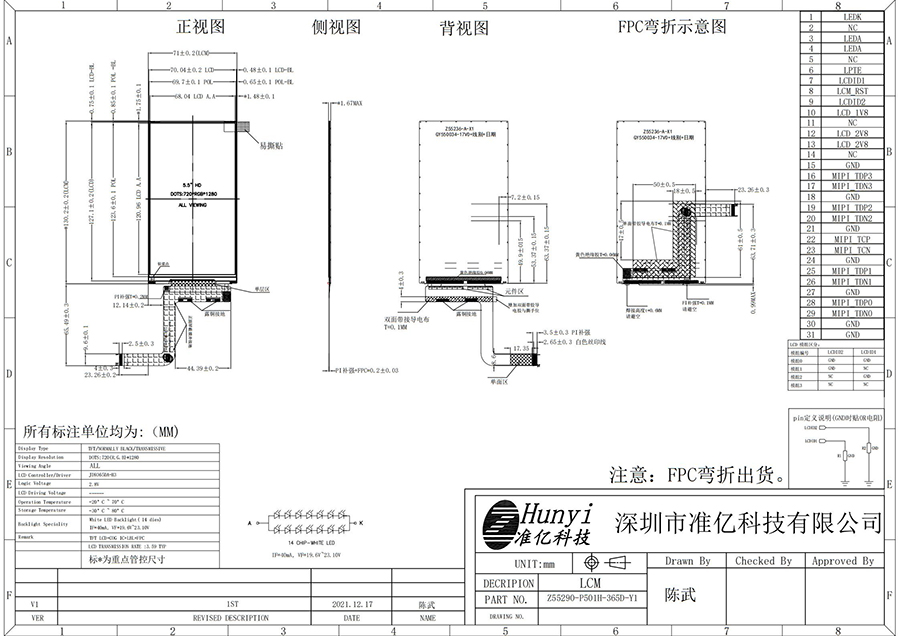

4 | LCM Outline Dimension (Without FPC） | 80 (W) ×143 (H) × 1.67 (T) | mm |
5 | LCD Outline Dimension | 70.04 (W) × 127.1 (H) × 0.4 (T) | mm |

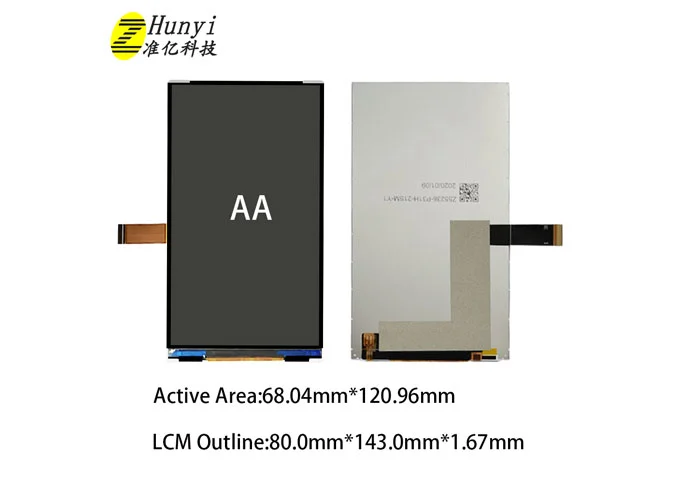

6 | LCD Active Area | 68.04 (W) × 120.96 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9365DA-H3 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.47% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 600 | - |
14 | FPC Version | Z55290-P501H V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/7 Series 2 Parallel (14 lights in total) | - |
19 | Luminance | 350 | nit |
20 | Weight | 0.031 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | NC | NC |
3-4 | LEDA | POWER SUPPLY+ FOR BACKLIGHT |
5 | NC | NC |
6 | TE | Serves TE pin on MPU interface |
7 | ID1 | LCD module's manufacture ID. |
8 | RESET | POWER SUPPLY- FOR BACKLIGHT CATHODE |
9 | ID2 | LCD module's manufacture ID. |
10 | IOVCC | POWER SUPPLY（1.8V) |
11 | NC | NC |
12-13 | VDD | POWER SUPPLY（2.8V) |
14 | NC | NC |
15 | GND | Ground |
16 | D3P | MIPI-DSI Data differential signal input pins. (Data lane 3) |
17 | D3N | MIPI-DSI Data differential signal input pins. (Data lane 3) |
18 | GND | Ground |
19 | D2P | MIPI-DSI Data differential signal input pins. (Data lane 2) |
20 | D2N | MIPI-DSI Data differential signal input pins. (Data lane 2) |
21 | GND | Ground |
22 | DCLKP | MIPI-DSI CLOCK differential signal input pin |
23 | DCLKN | MIPI-DSI CLOCK differential signal input pin |
24 | GND | Ground |
25 | D1P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
26 | D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
27 | GND | Ground |
28 | D0P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
29 | D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
30-31 | GND | Ground |
Zhunyi Technologie achtet auf die Qualität und den Service. Willkommen, um uns zu besuchen und Hände für eine erfolgreiche Zukunft zu verbinden.
