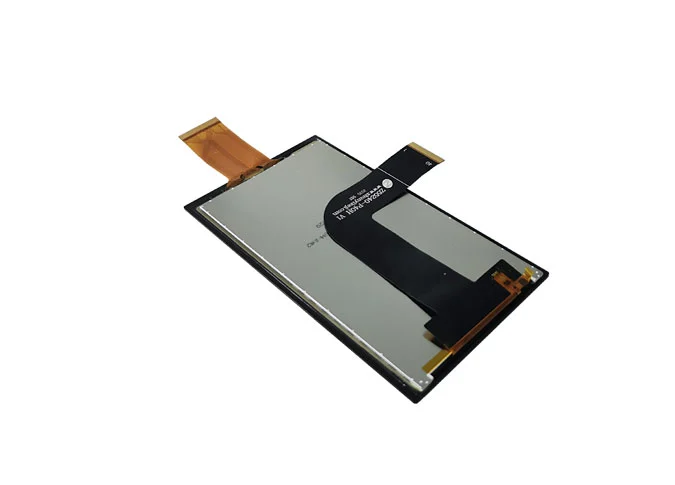

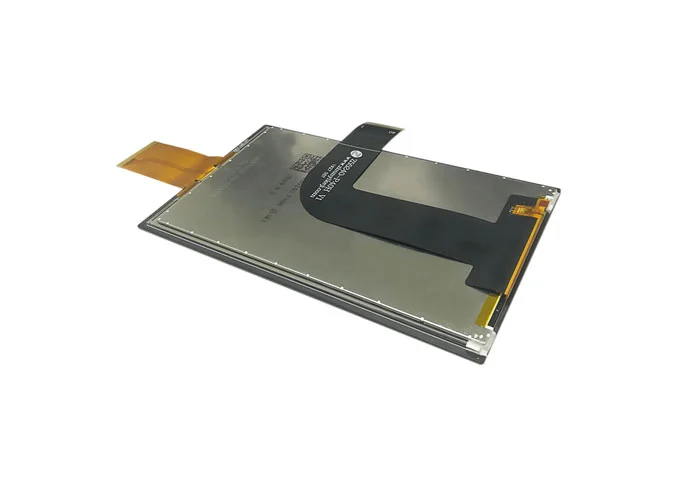

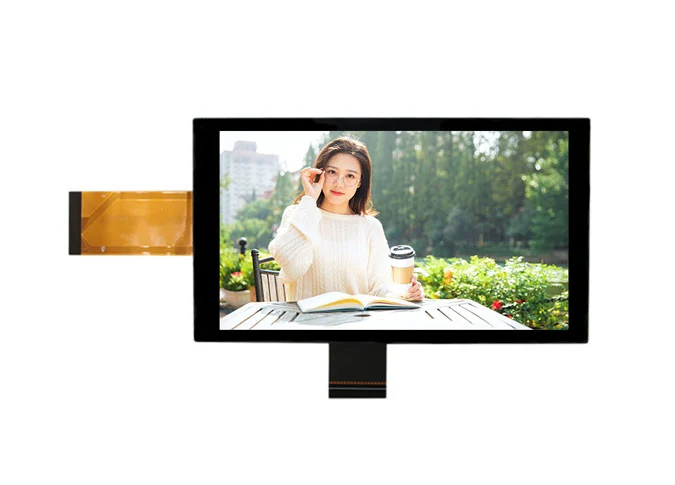

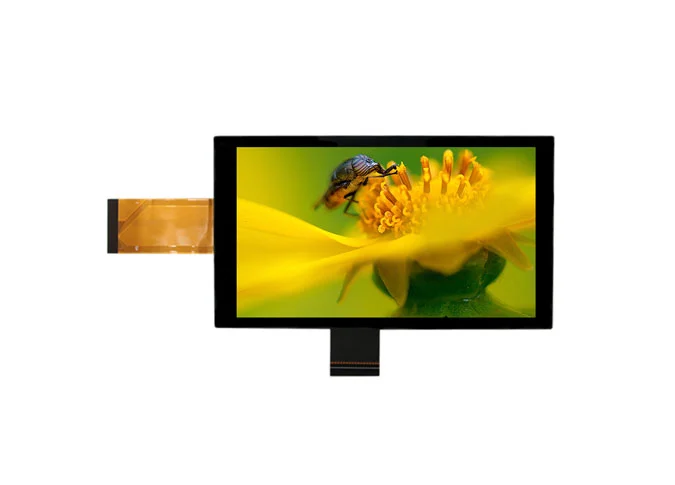

Größe: 5,5 Zoll
Auflösung: 720*1280
LCD-Schnitts telle: MIPI
Touch-Schnitts telle: IIC
Touch Panel: Kapazitiv
Treiber IC: NT35521SH
Touch-Controller: GSL3670
Ansicht winkel: IPS
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

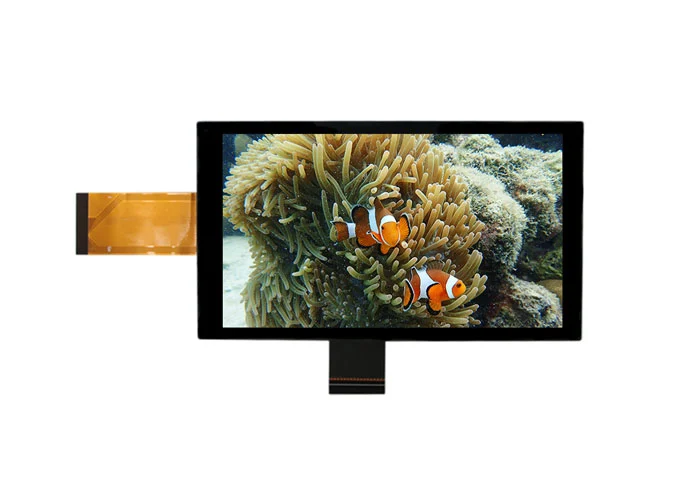

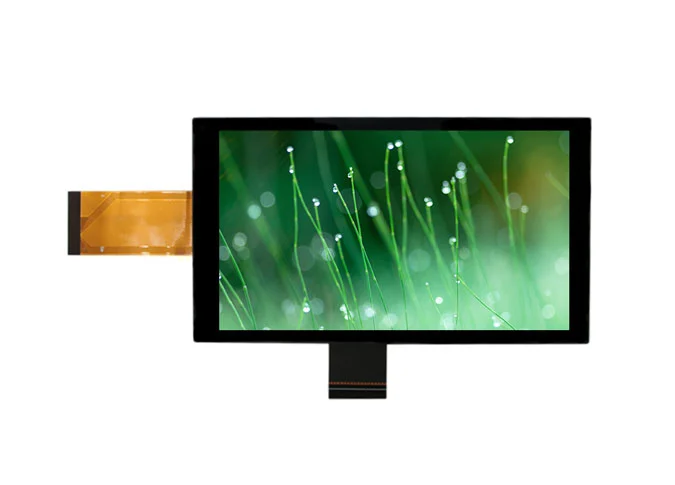

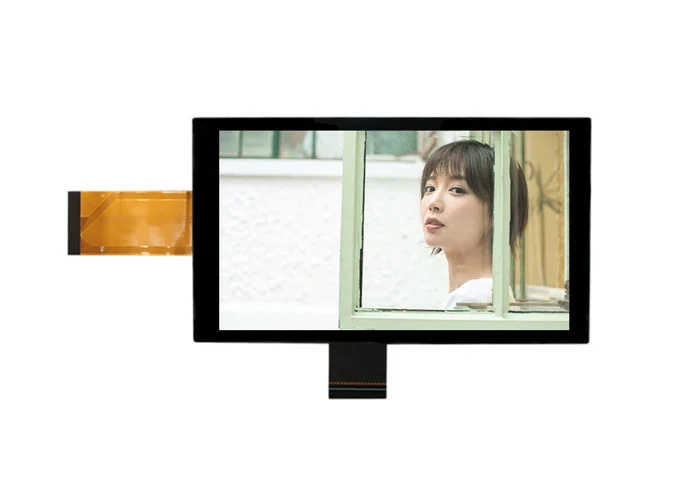

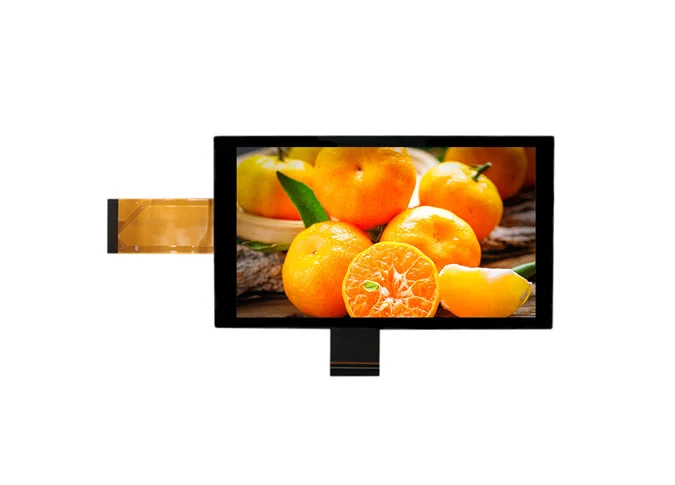

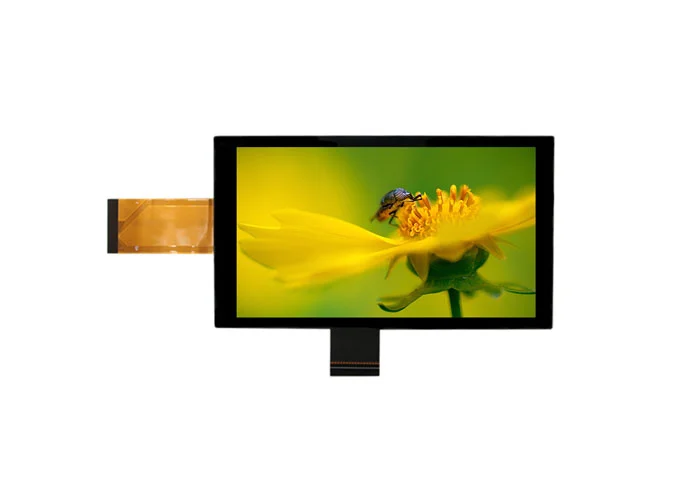

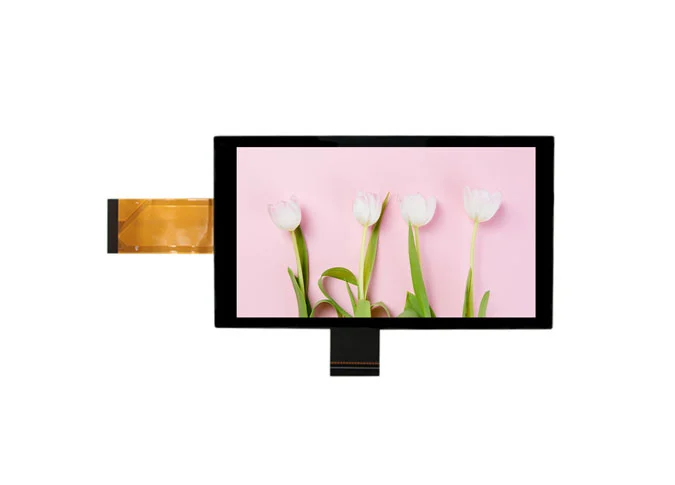

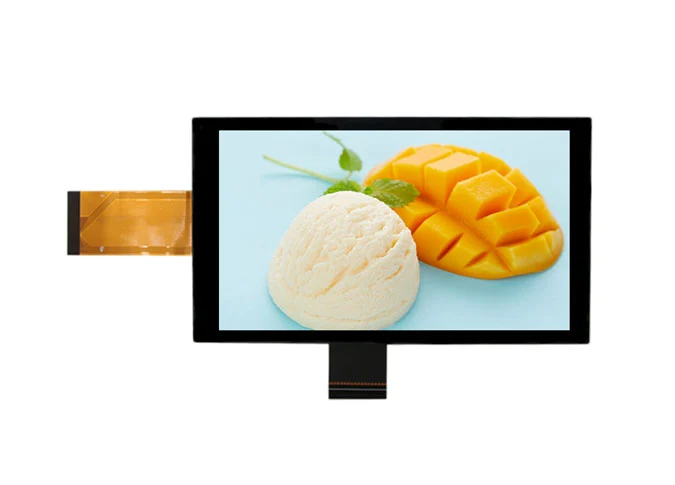

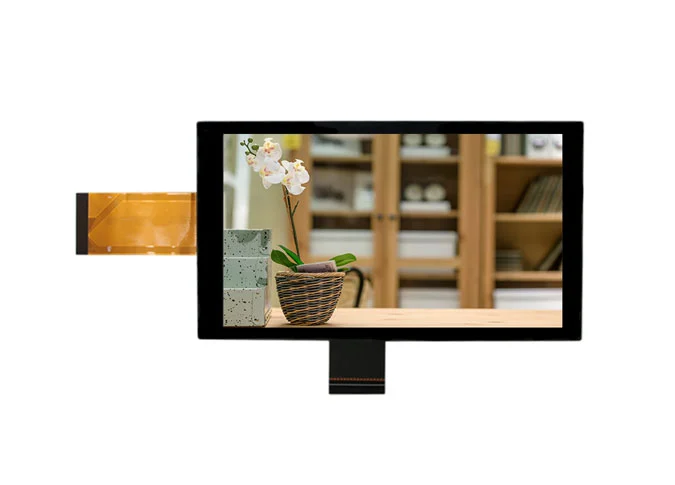

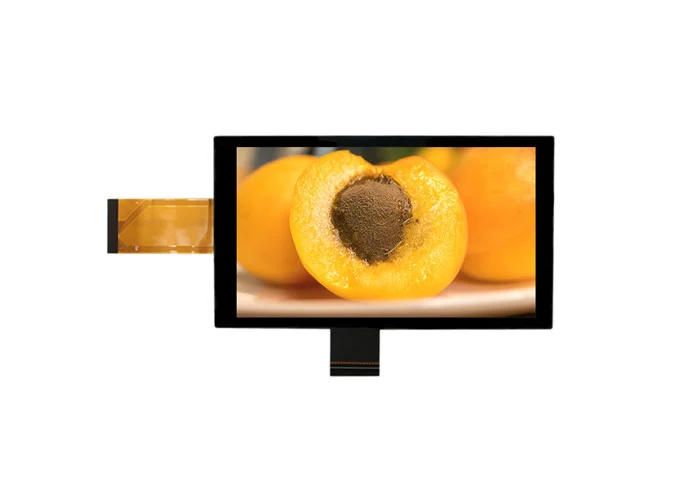

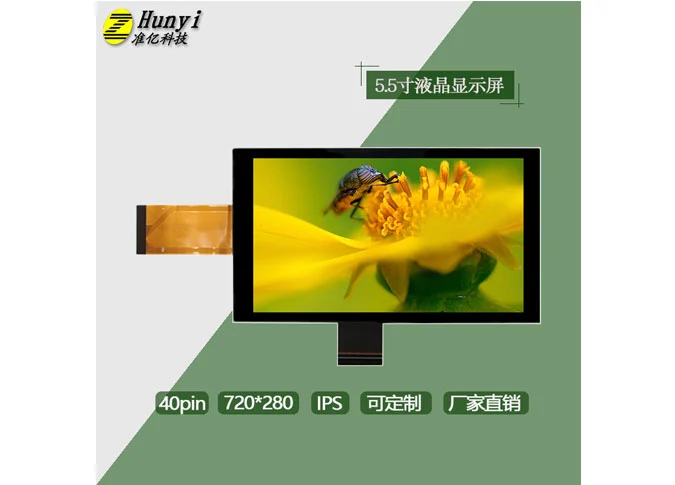

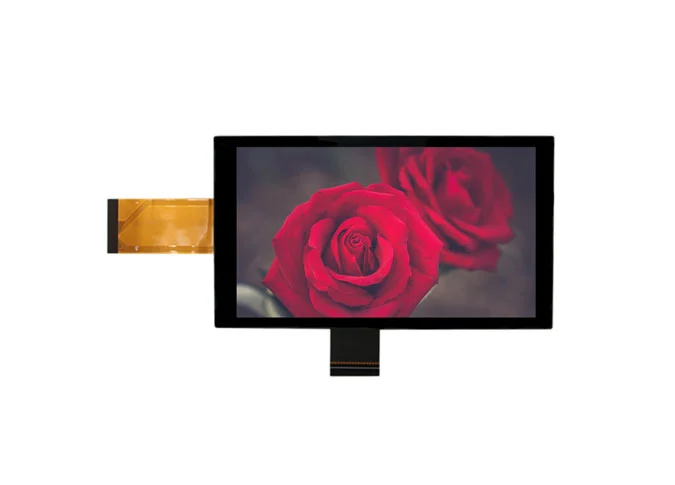

Z55240-ZC handelt sich um eine farbig aktive Matrix-Dünnschicht transistor (TFT)-Flüssig kristall anzeige (LCD) mit kapazitivem Touch panel, QVGA 720*1280. Dieses TFT-Touch-Display ist ein integrierter NT35521SH LCD-Treiber-IC und ein GSL3670 Touch-Controller. Dieses a-Si TFT LCDChina Touch-Panel-ModulKommen mit MIPI und I2C schnitts telle. Mehrpunkt-Touch. G G Strukturator.
Wenn Sie spezielle Anforderungen haben, wie Laufwerk IC, Schnitts telle, FPC, Touch panel, Hintergrund beleuchtung, Helligkeit, Farbe usw., als einer derKunden spezifische LCD-Fabriken, Wir können auch für Sie anpassen.
Als einQuadratischer LCD-Bildschirm Lieferant, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Dieser 5,5-Zoll-LCD-Touchscreen ist weit verbreitet in medizinischer, visueller Türklingel, E-Brieftasche, POS, Game-Player, Haushalts gerät, QRcode-Scanner, Smart Home, Industrie, Handheld, Outdoor, HMI, E-Bike, Fahrzeug, Projektor, 3D-Drucker, Audio gerät, Roboter usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 5.5 | inch |
2 | Display Resolution | 720 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 31.5 (H)× 94.5 (V） | um |

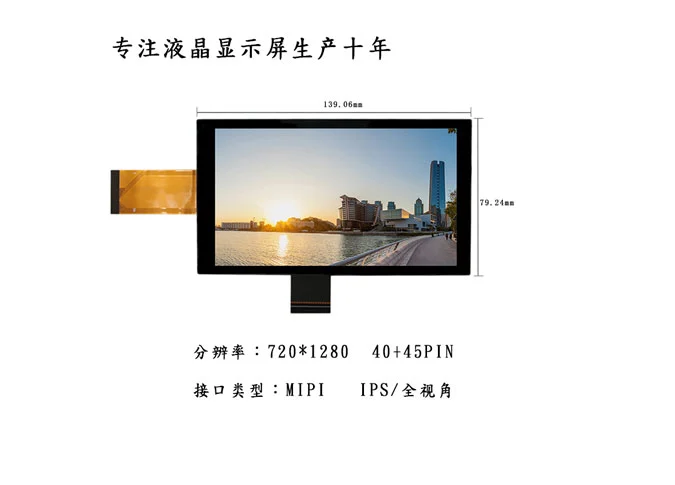

4 | LCM Outline Dimension (Without FPC） | 71 (W) × 129.66 (H) × 1.55 (T) | mm |
5 | LCD Outline Dimension | 70.04 (W) × 127.1 (H) × 0.3 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 79.24 (W) × 129.66 (H) × 3.68 (T) | mm |
7 | LCD Active Area | 68.04 (W) × 120.96 (H） | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | NT35521SH-DPBSM-3YB | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 3.47% | - |
14 | LCD Contrast Ratio | Typ.: 1000 Min: 600 | - |

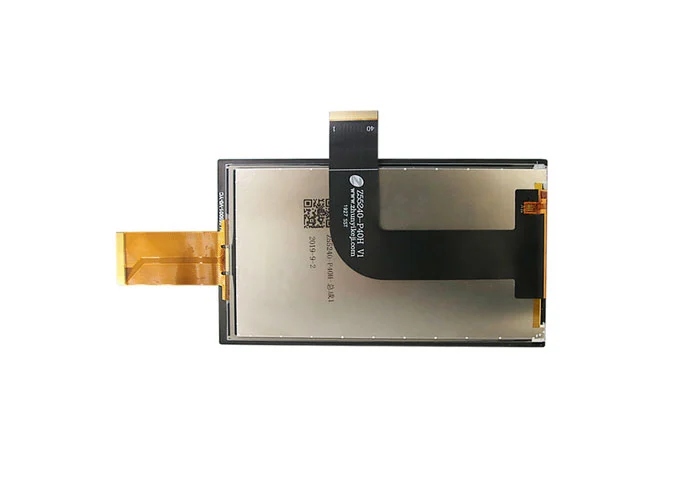

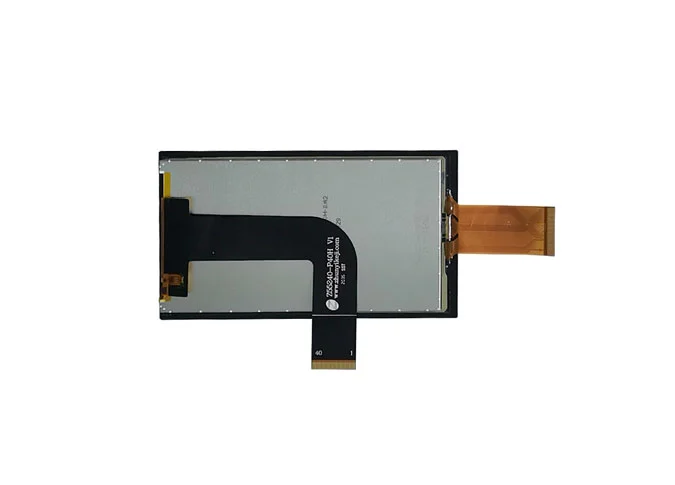

15 | FPC Version | Z55240-P40H V1 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/7 Series 2 Parallel (14 lights in total) | - |
20 | Luminance | 450 | nit |
21 | Weight | 0.082 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-4 | VCC | POWER SUPPLY |
5 | GND | Ground |
6-8 | NC | No Connection |
9-11 | GND | Ground |
12 | RESET | LCM RESET PIN |
13 | GND | Ground |
14 | TDN2 | Negative MIPI differential data input |
15 | TDP2 | Positive MIPI differential data input |
16 | GND | Ground |
17 | TDN1 | Negative MIPI differential data input |
18 | TDP1 | Positive MIPI differential data input |
19 | GND | Ground |
20 | TCN | Negative MIPI differential CLOCK input |
21 | TCP | Positive MIPI differential CLOCK input |
22 | GND | Ground |
23 | TDN0 | Negative MIPI differential data input |
24 | TDP0 | Positive MIPI differential data input |
25 | GND | Ground |
26 | TDN3 | Negative MIPI differential data input |
27 | TDP3 | Positive MIPI differential data input |
28 | GND | Ground |
29-33 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
34-35 | VDD_IO | I/O POWER SUPPLY |
36-37 | NC | No Connection |
38-40 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
RESET voltage should be consistent with VDDIO voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2-15 | RX0-RX13 | Touch analog signal input |
16-17 | NC | No Connection |
18 | GND | Ground |
19-44 | TX0-TX25 | Drive signal output |
45 | GND | Ground |

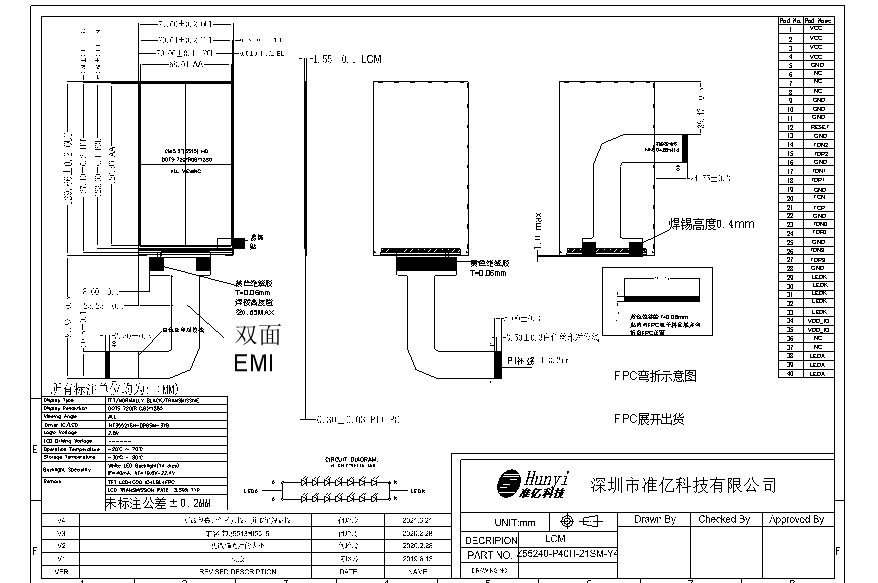

3.1 LCM

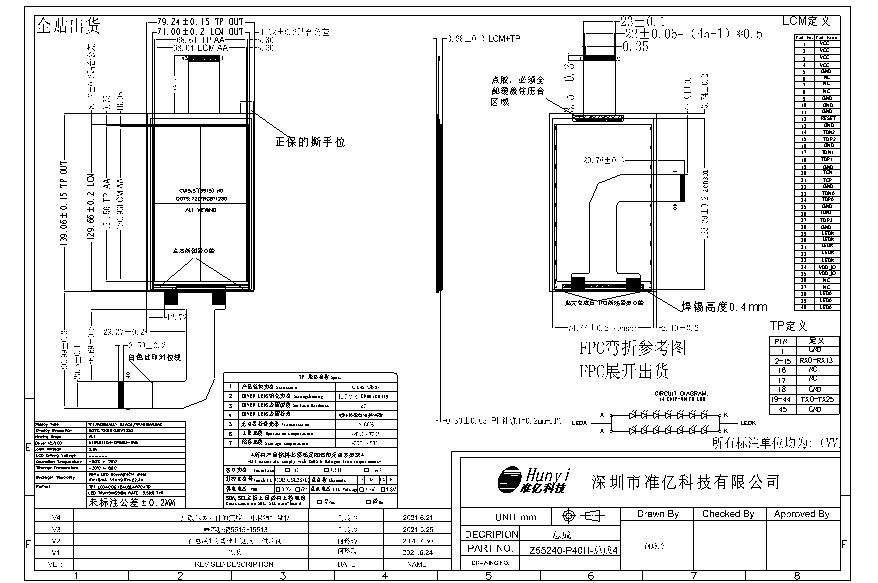

3.2 TLCM
