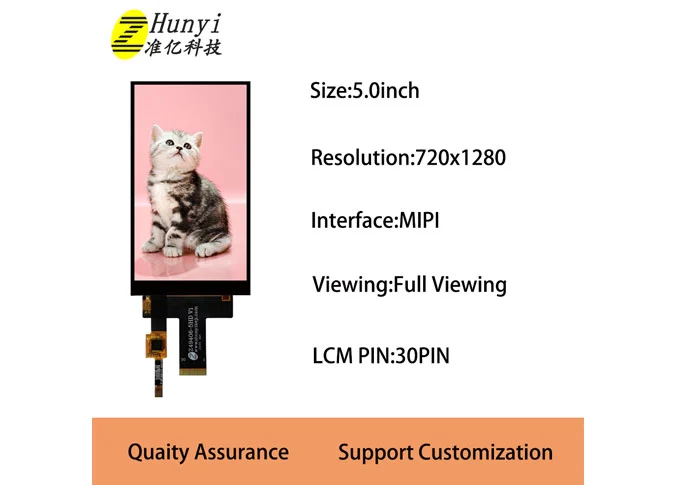

Größe: 4,9 Zoll
Auflösung: 720*1280
LCD-Schnitts telle: MIPI
Touch-Schnitts telle: IIC
Touch Panel: Kapazitiv
Treiber IC: NT35521SH
Touch-Controller: GT911
Ansicht winkel: IPS
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

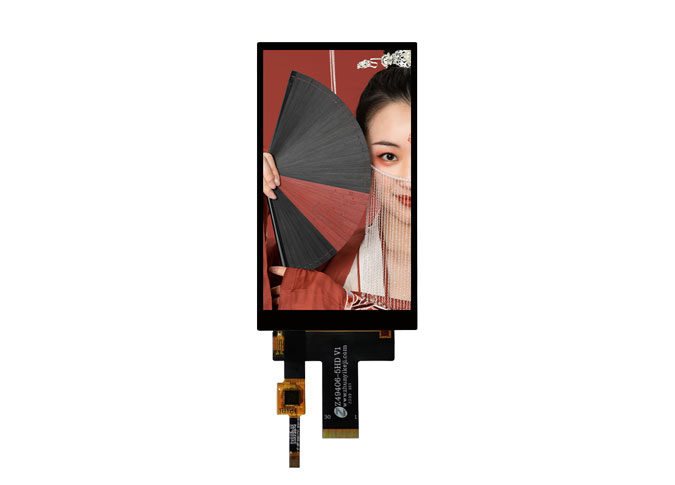

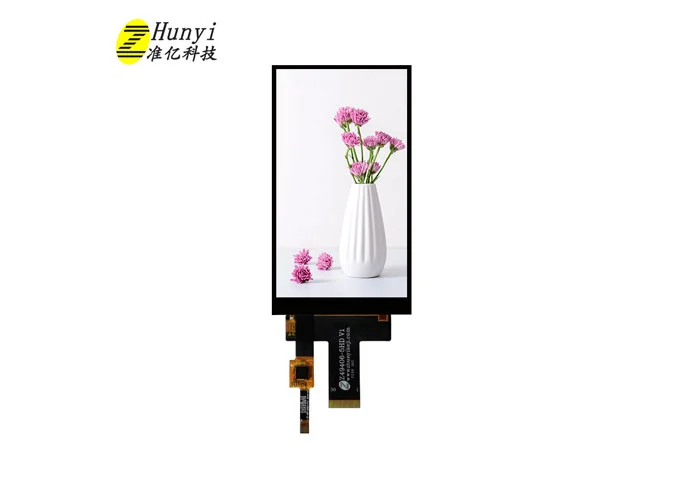

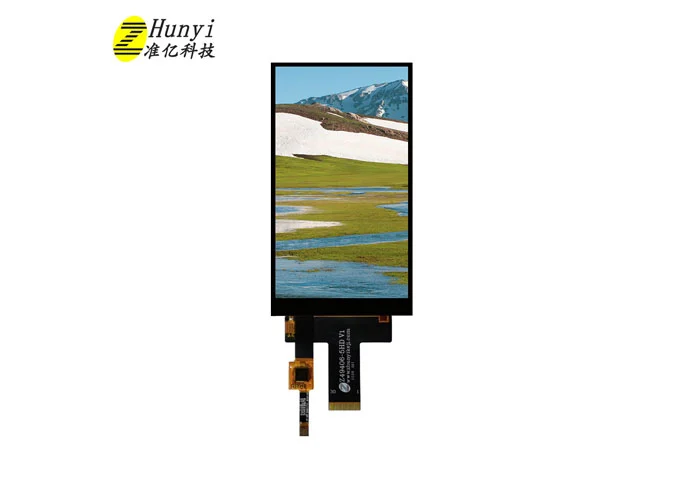

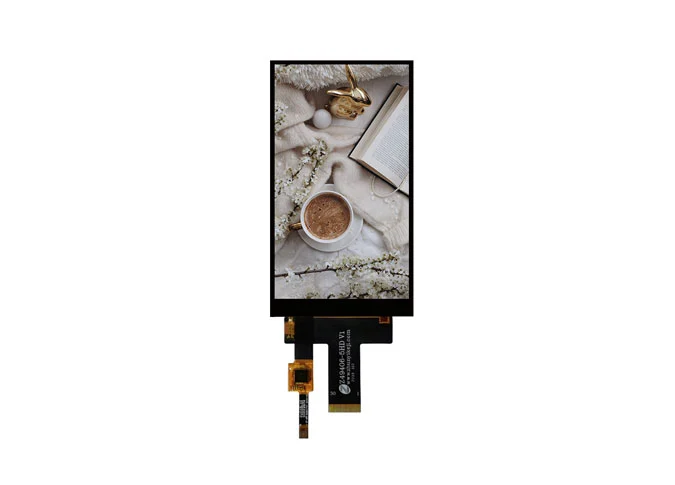

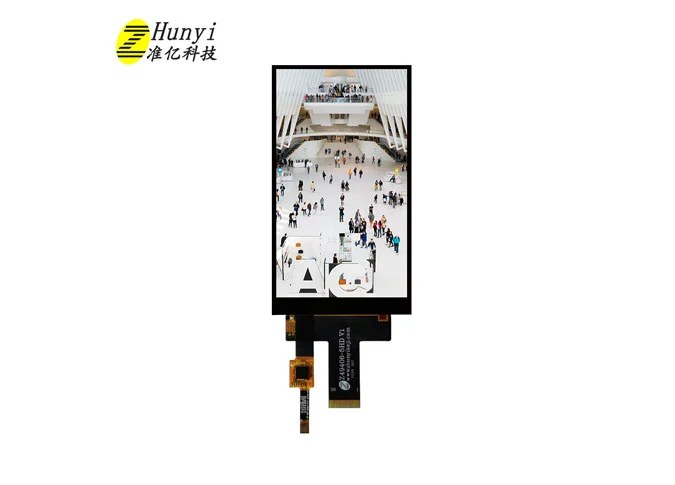

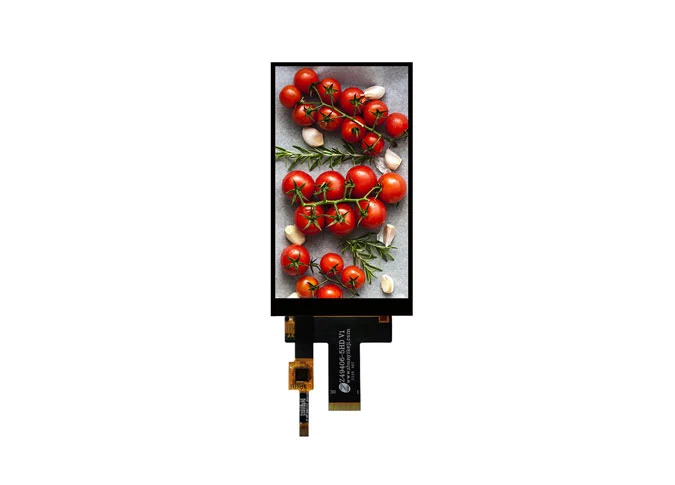

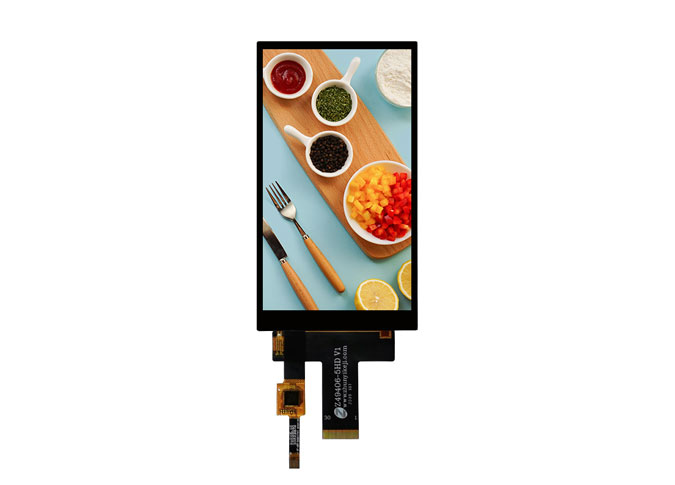

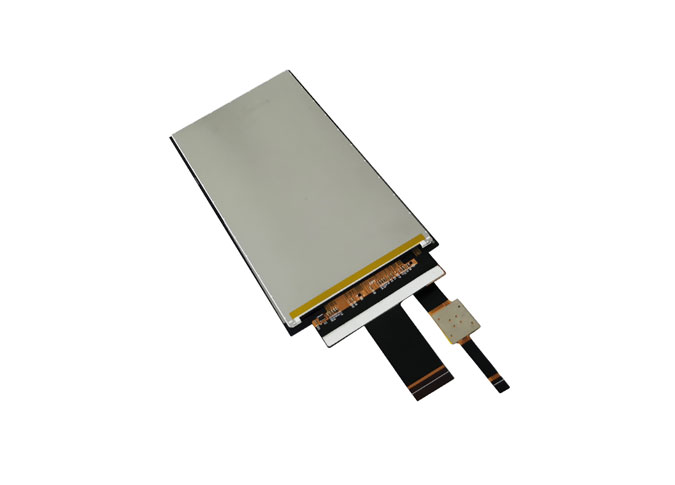

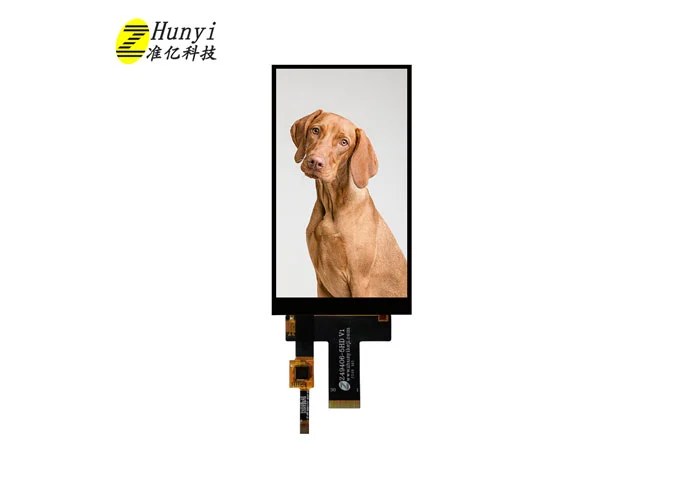

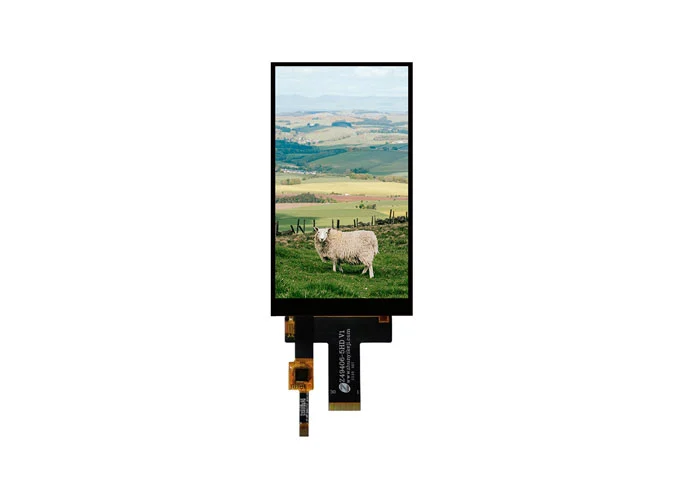

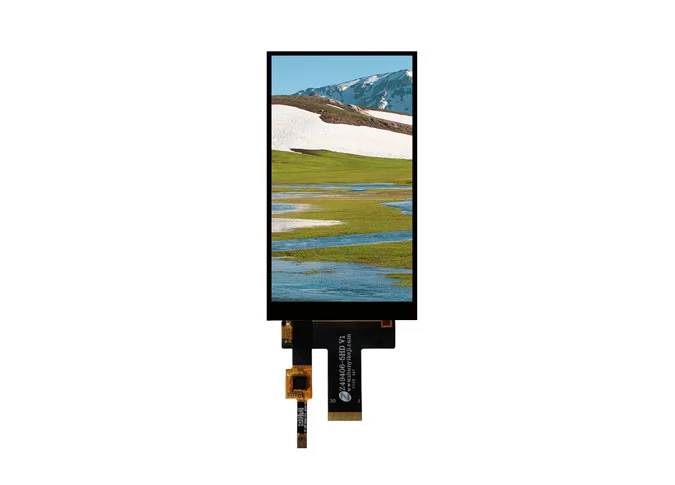

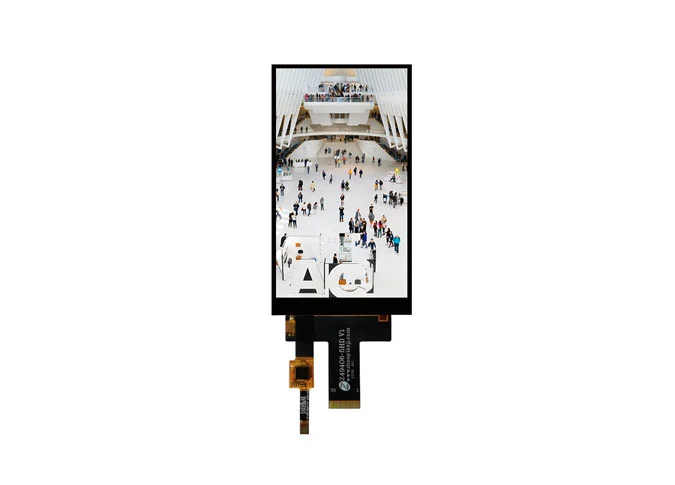

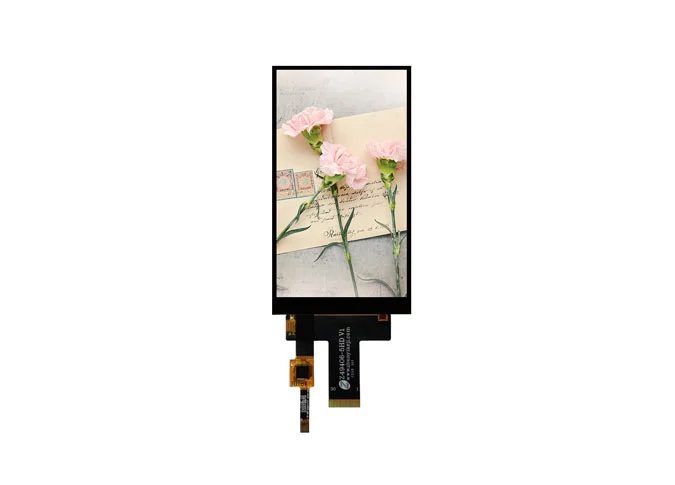

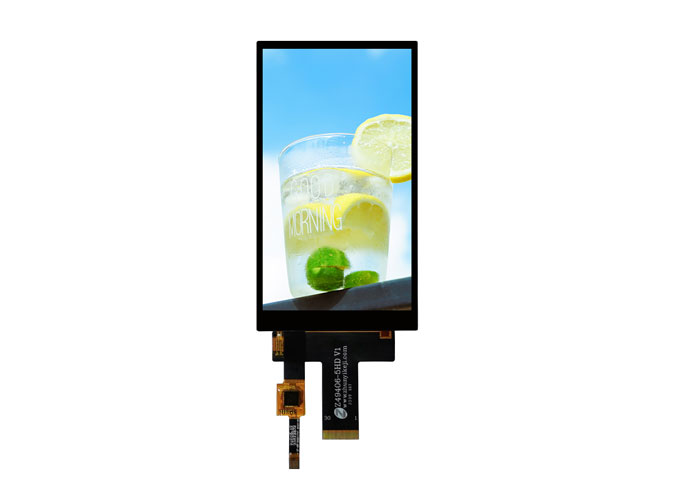

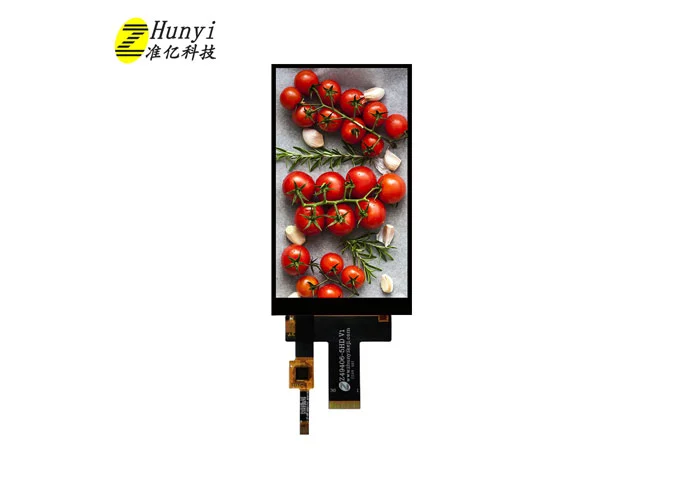

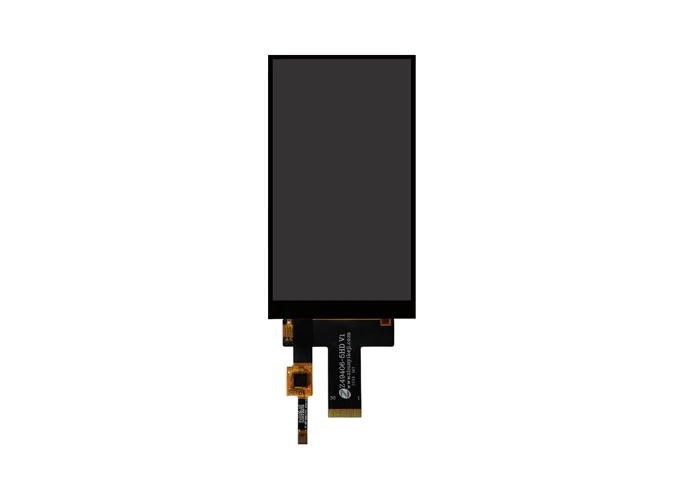

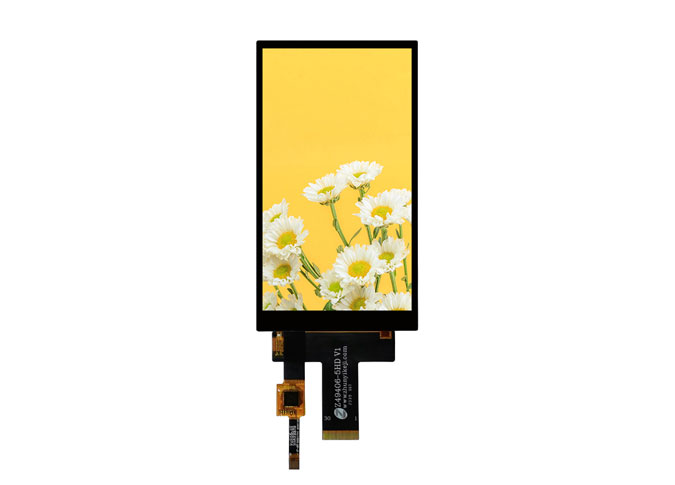

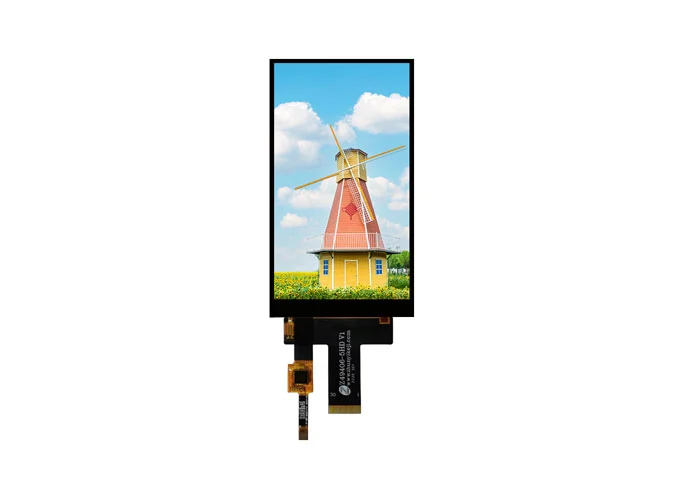

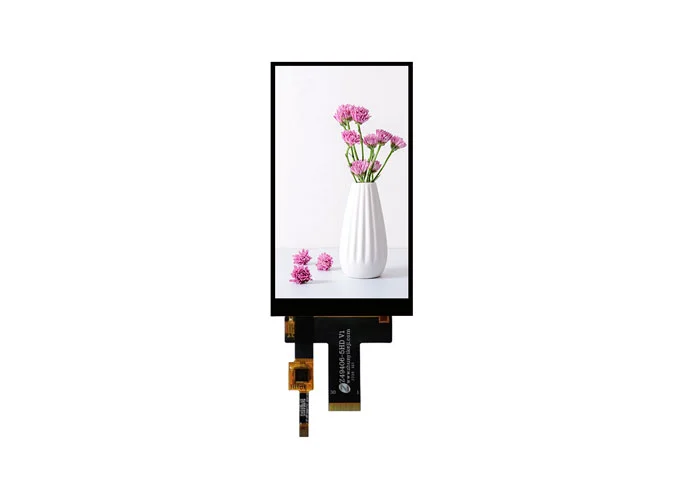

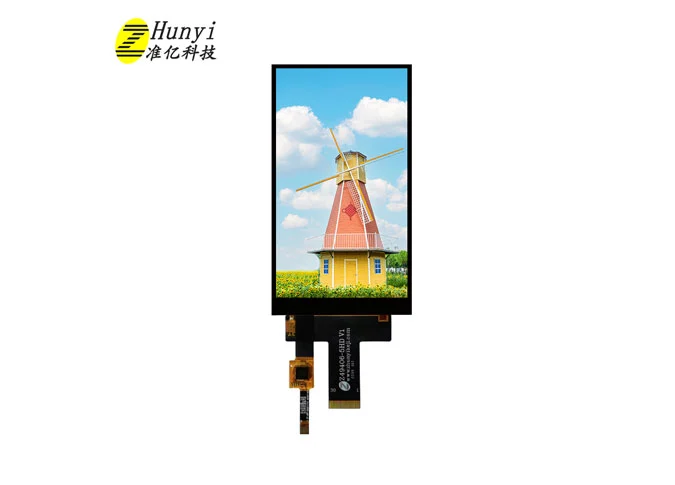

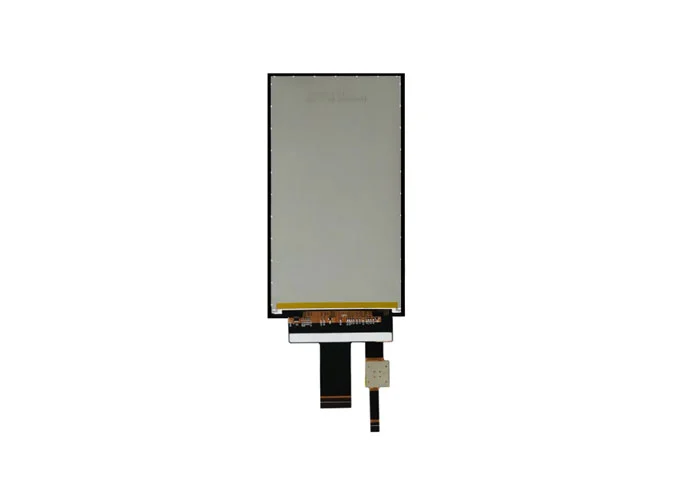

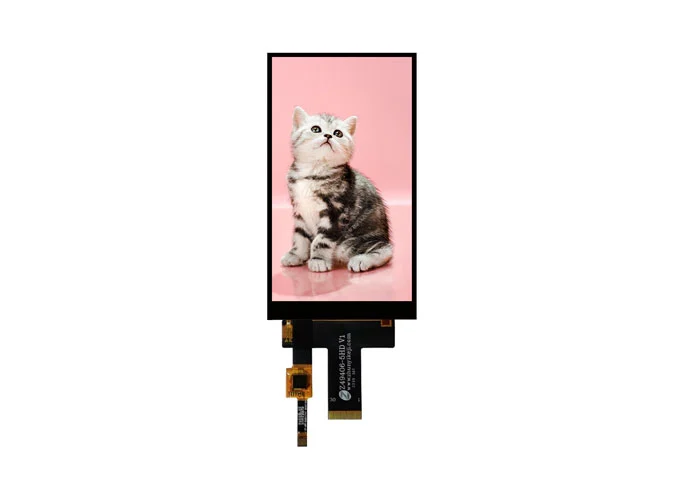

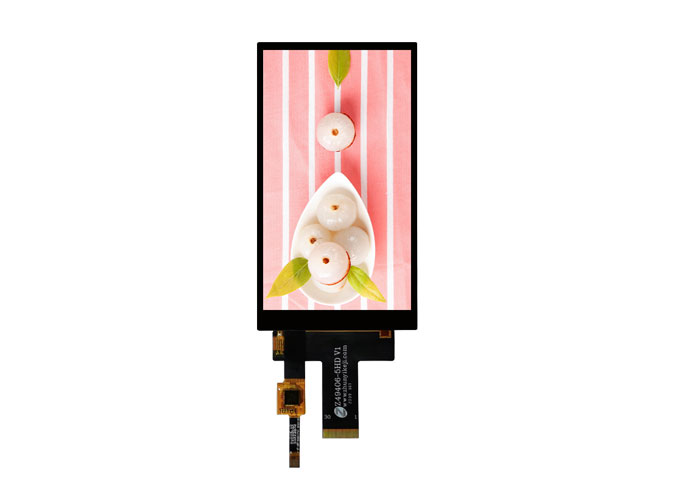

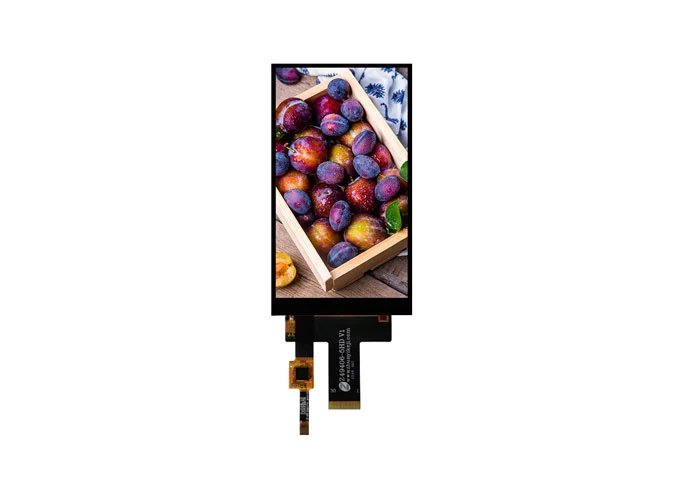

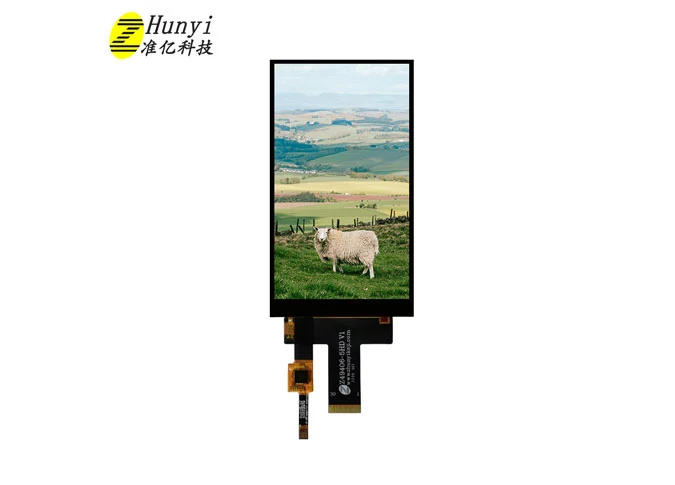

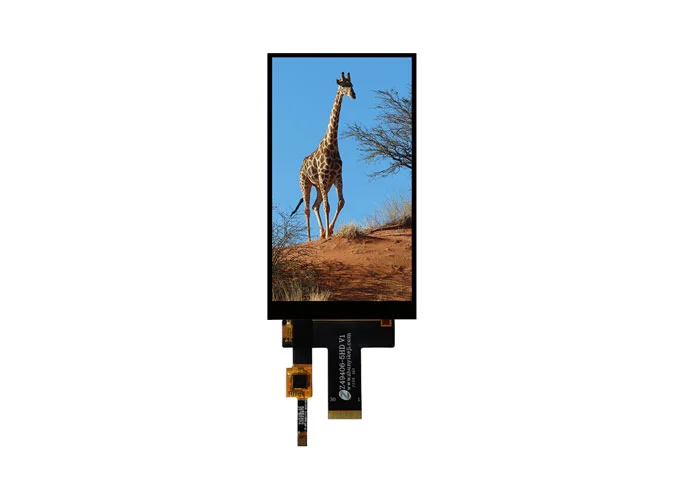

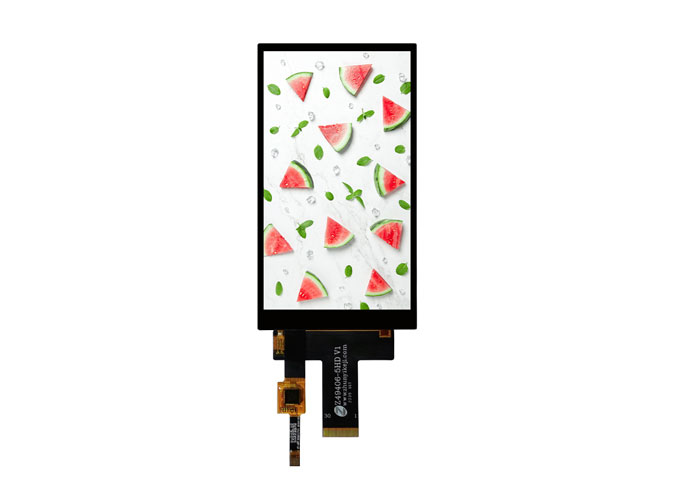

Z49406-ZC handelt sich um eine farbig aktive Matrix-Dünnschicht transistor (TFT)-Flüssig kristall anzeige (LCD) mit kapazitivem Touch panel, QVGA 720*1280. Dieser TFT-TouchQuadratisches LCD-PanelIst eingebauter NT35521SH LCD-Treiber-IC und GT911 Touch-Controller. Dieses a-Si TFT LCD-Touch-Modul kommt mit MIPI und I2C Schnitts telle. Mehrpunkt-Touch.
Wenn Sie spezielle Anforderungen haben, wie Laufwerk IC, Schnitts telle, FPC, Touch panel, Hintergrund beleuchtung, Helligkeit, Farbe usw., können wir zur Verfügung stellenChina benutzer definierte LCD-AnzeigeFür dich.
Als einer derGroßhandel Touchscreen-FabrikenUnsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Dieser 4,9-Zoll-LCD-Touchscreen ist weit verbreitet in visueller Türklingel, E-Brieftasche, POS, Game-Player, kosmetisches Instrument, Haushalts gerät, QRcode-Scanner, Smart Home, Industrie-Handheld, Outdoor, HMI, E-Bike, Elektro fahrzeug, Armaturen brett, Tacho usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.9 | inch |
2 | Display Resolution | 720 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 86.25 (H) × 86.25 (V） | um |

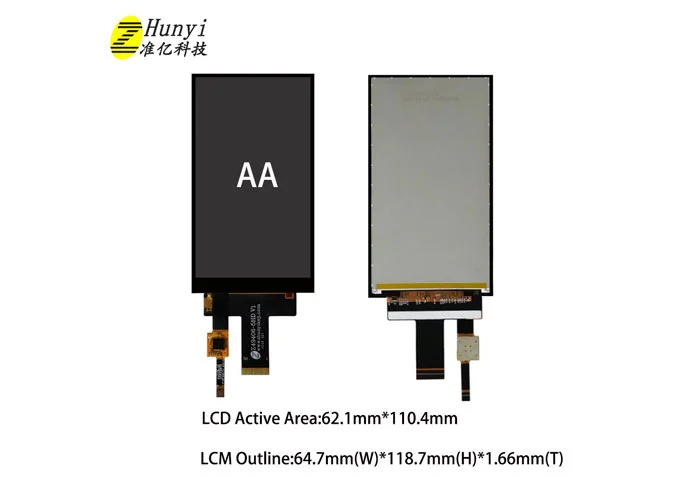

4 | LCM Outline Dimension (Without FPC） | 64.70 (W) × 118.70 (H) × 1.66 (T) | mm |
5 | LCD Outline Dimension | 64.50 (W) × 117.44 (H) × 0.4 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 67.56 (W) × 122.35 (H) × 3.29 (T) | mm |
7 | LCD Active Area | 62.10 (W) × 110.40 (H） | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | NT35521SH-DPBSM/3YB | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 4.6% Min: 4.0% | - |
14 | LCD Contrast Ratio | Typ.: 900 Min: 700 | - |
15 | FPC Version | Z49406-5HD V1 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/6 Series 2 Parallel (12 lights in total) | - |
20 | Luminance | 380 | nit |
21 | Weight | 0.054 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | NC | No Connection |
2 | LCM_LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | NC | No Connection |
4 | LCM_LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
5 | NC | No Connection |
6 | GND | Ground |
7 | MIPI_TDN0 | Negative MIPI differential data input |
8 | MIPI_TDP0 | Positive MIPI differential data input |
9 | GND | Ground |
10 | MIPI_TDN1 | Negative MIPI differential data input |
11 | MIPI_TDP1 | Positive MIPI differential data input |
12 | GND | Ground |
13 | MIPI_TCN | Negative MIPI differential CLOCK input |
14 | MIPI_TCP | Positive MIPI differential CLOCK input |
15 | GND | Ground |
16 | MIPI_TDN2 | Negative MIPI differential data input |
17 | MIPI_TDP2 | Positive MIPI differential data input |
18 | GND | Ground |
19 | MIPI_TDN3 | Negative MIPI differential data input |
20 | MIPI_TDP3 | Positive MIPI differential data input |
21-22 | GND | Ground |
23 | NC | No Connection |
24 | GND | Ground |
25 | DSI_TE | Tearing Effect PIN |
26 | LCM_RST | LCM RESET PIN |
27 | IOVCC | I/O POWER SUPPLY |
28 | VCI | No Connection |
29-30 | GND | Ground |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | NC | No Connection |
3 | VDD | TP POWER SUPPLY |
4 | SCL | TP I2C clock (SCL) clock (SCLK) |
5 | SDA | TP I2C data (SDA) data input (MOSI) |
6 | INT | TP Interrupt PIN |
7 | RST | TP Reset PIN |
8 | GND | Ground |

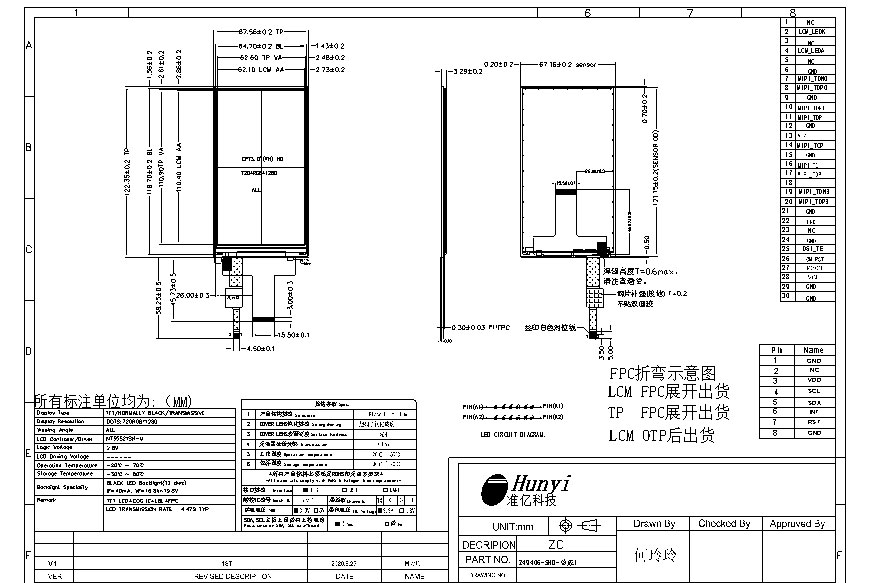

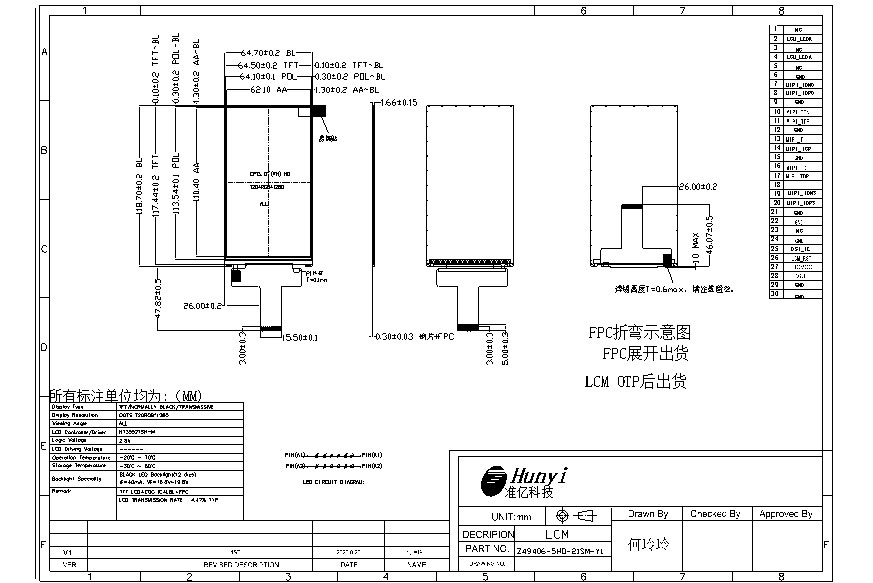

3.1 LCM
TLCM
