Größe: 5 Zoll
Auflösung: 480*854
Aktiver Bereich: 61,63*109,65mm
Schnitts telle: SPI RGB
Ansicht winkel: IPS
Helligkeit: 530 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

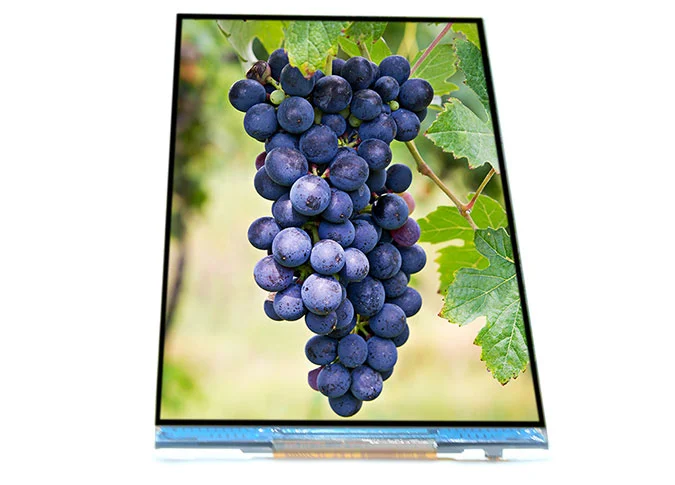

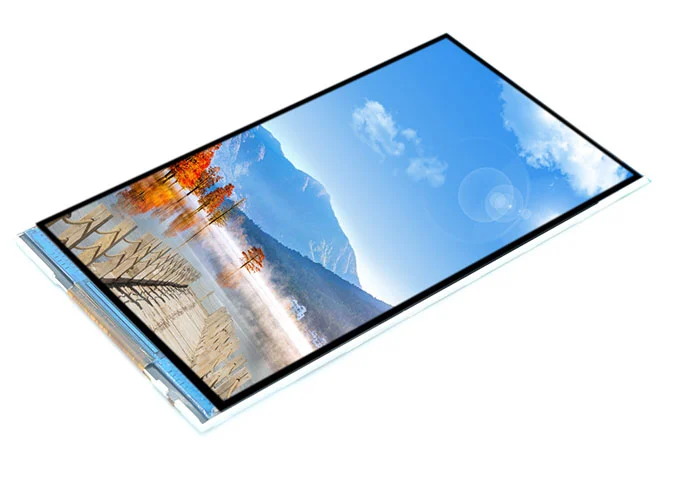

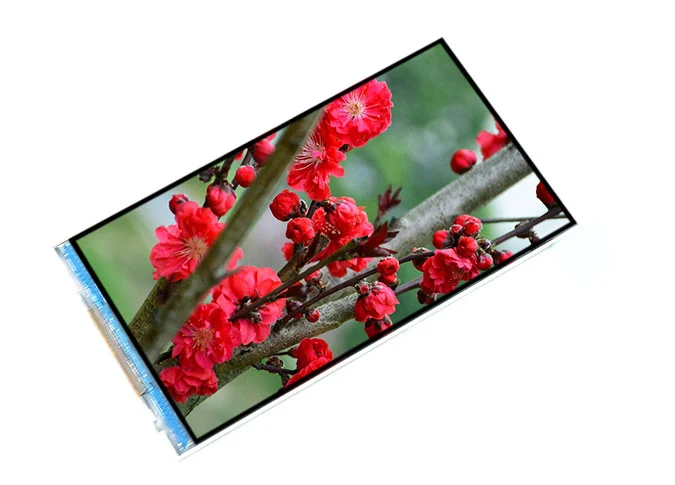

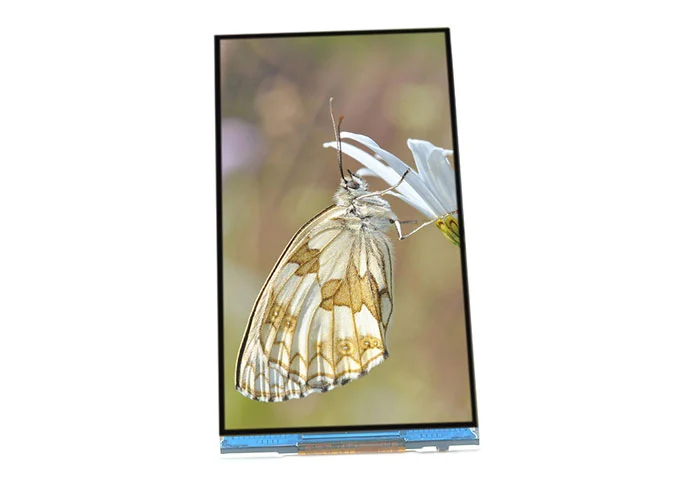

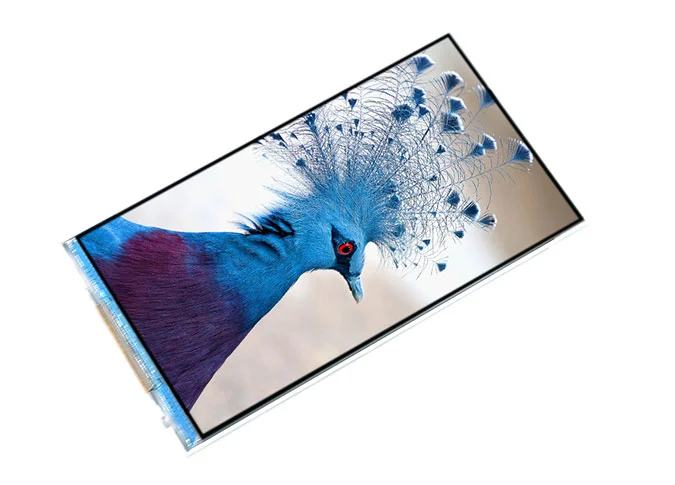

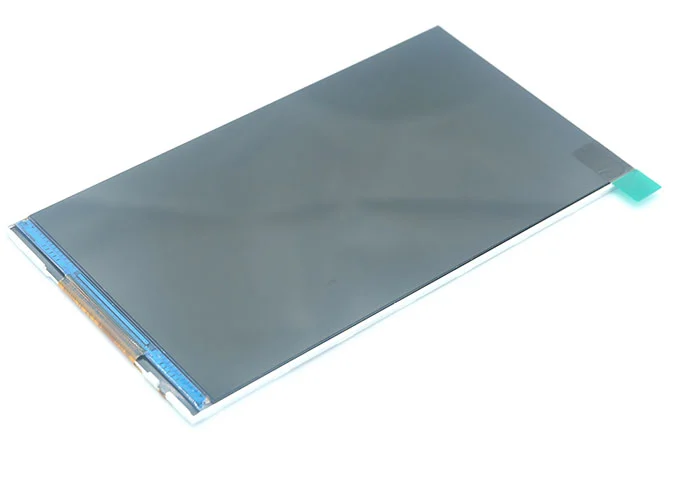

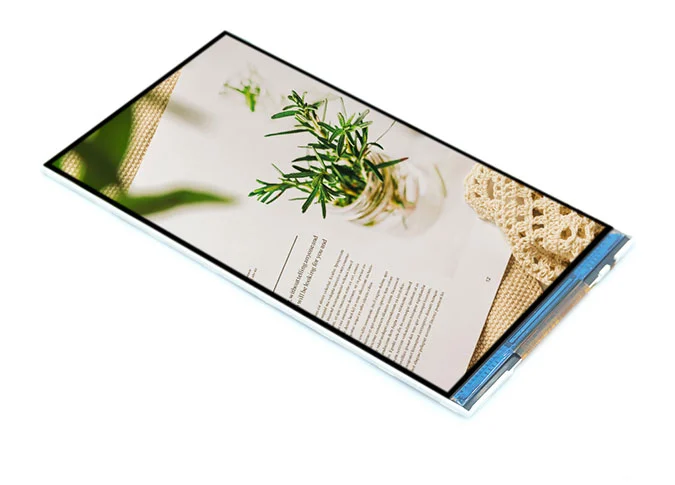

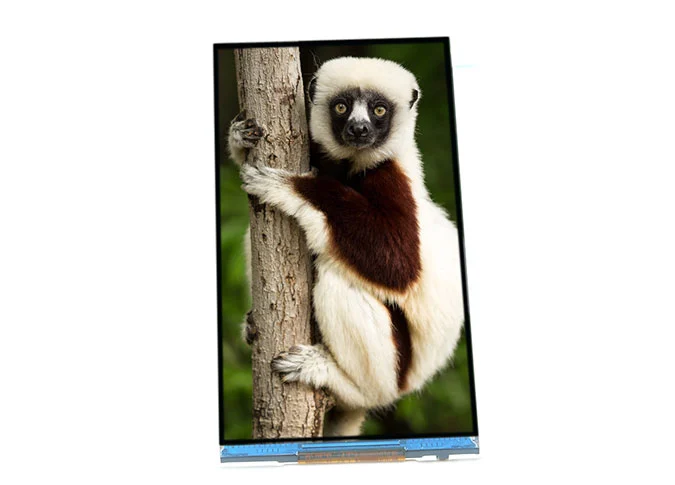

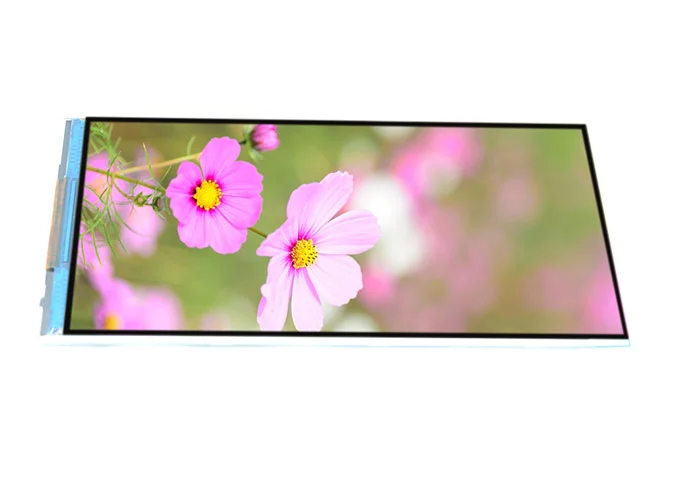

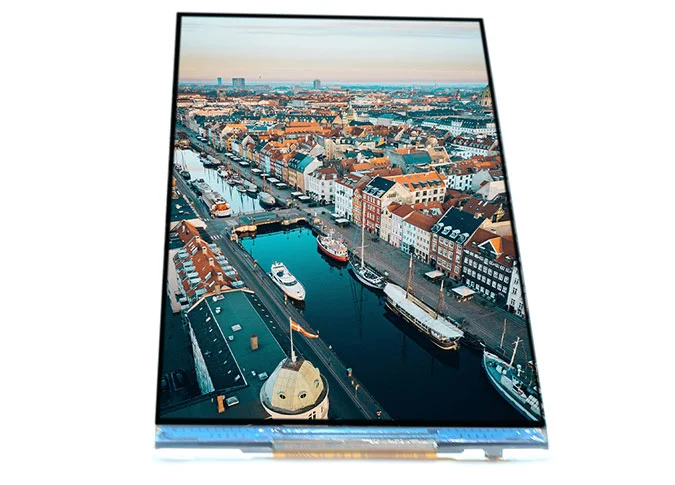

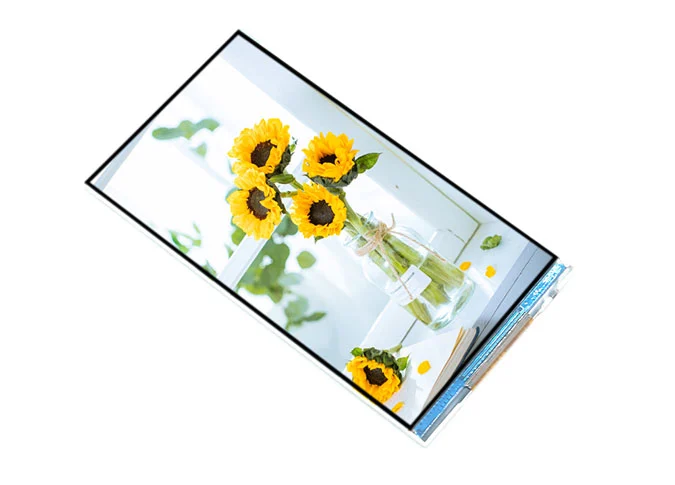

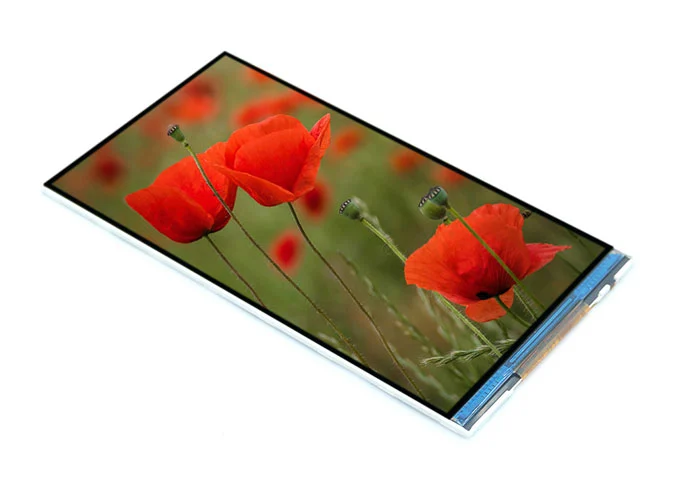

Z49399 ist eine farbaktive Matrix-Dünnschicht transistor (TFT)-Flüssig kristall anzeige (LCD) mit einer Auflösung von 480*854. Durch die IPS-Technik (In-Plane Switching) hat dieses 5 "LCD-Modul einen größeren Blickwinkel. Dieses LCD-Display ist eingebauter ST7701S-G5 Treiber IC. Diese a-Si TFTQuadratischer LCDModul kommen mit SPI RGB-Schnitts telle, 530cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Laufwerk-IC-Schnitts telle, FPC, Touch-Panel, Hintergrund beleuchtung usw., alsLieferant des TFT-LCD-Moduls, Wir können auch für Sie anpassen.
Als einQuadratischer LCD-Lieferant, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der 5-Zoll-LCD-Bildschirm ist weit verbreitet in medizinischer, visueller Türklingel, E-Brieftasche, POS, Spieler, Kosmetik instrument, Haushalts gerät, QRcode-Scanner, Smart Home, Industrie, Handheld, im Freien, HMI, E-Bike, Fahrzeug, usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 5.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V） | pixels |
3 | Pixel Pitch | 128.4 (H) × 128.4 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 66.40 (W) × 120.05 (H) ×2.25 (T) | mm |
5 | LCD Outline Dimension | 64.46 (W) × 116.80 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 61.33 (W) × 109.65 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.47% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 640 | - |

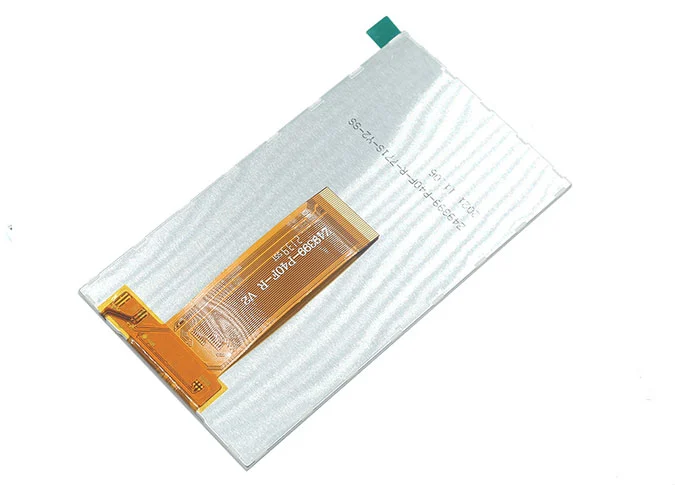

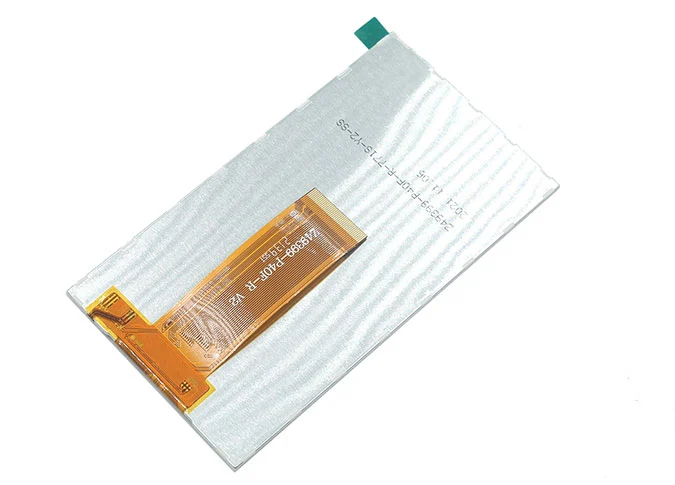

14 | FPC Version | Z49399-P40F-R V2 | - |
15 | Interface | RGB+SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 2 Parallel (12 lights in total) | - |
19 | Luminance | 530 | nit |
20 | Weight | 0.031 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
3 | GND | Ground |
4 | VCC | POWER SUPPLY (3.3V) |
5-12 | R0-R7 | DATA BUS |
13-20 | G0-G7 | DATA BUS |
21-28 | B0-B7 | DATA BUS |
29 | GND | Ground |
30 | CLK | Pixel clock signal in RGB I/F |
31 | DISP | Display on/off |
32 | HSYNC | Horizontal sync. Signal in RGB I/F. |
33 | VSYNC | Vertical sync. Signal in RGB I/F. |
34 | DEN | Data enable |
35 | NC | No Connection |
36 | GND | Ground |
37 | RESET | LCM RESET PIN |
38 | SDI | LCM SPI data (SDI) data input (MOSI) |
39 | SCL | LCM SPI clock (SCL) clock (SCLK) |
40 | CS | Chip Select input PIN |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
Zhunyi Technologie achtet auf die Qualität und den Service. Willkommen, um uns zu besuchen und Hände für eine erfolgreiche Zukunft zu verbinden.
