Größe: 4,5 Zoll
Auflösung: 480*854
Aktiver Bereich: 55,44*98,64mm
Schnitts telle: MIPI
Ansicht winkel: IPS
Helligkeit: 400 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

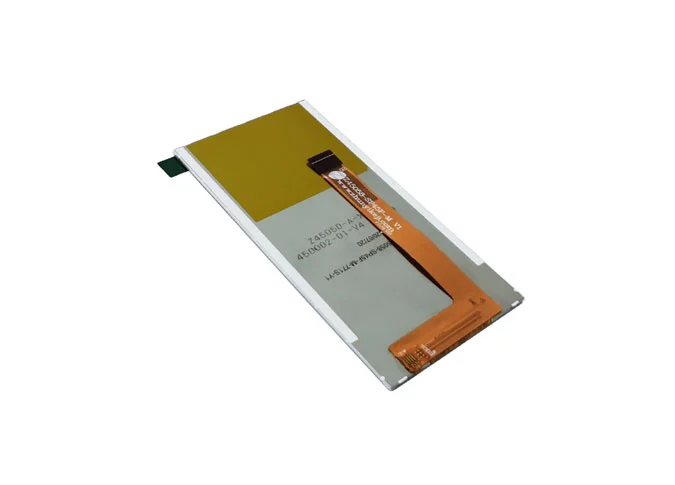

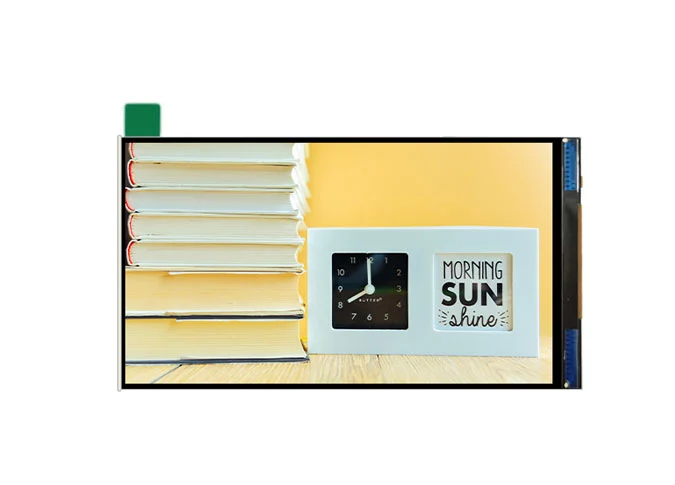

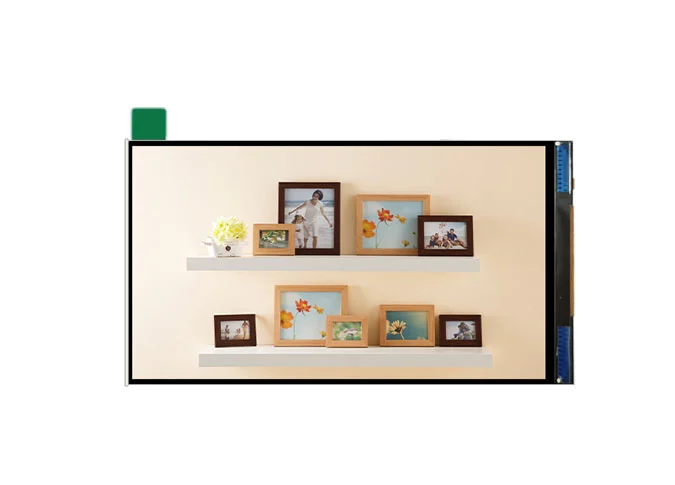

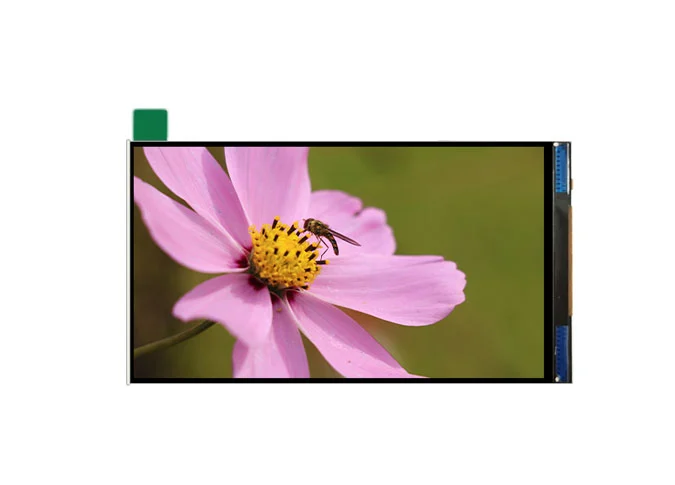

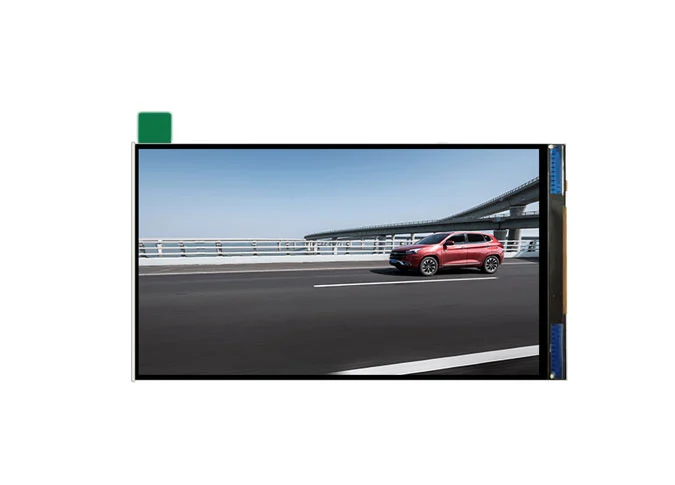

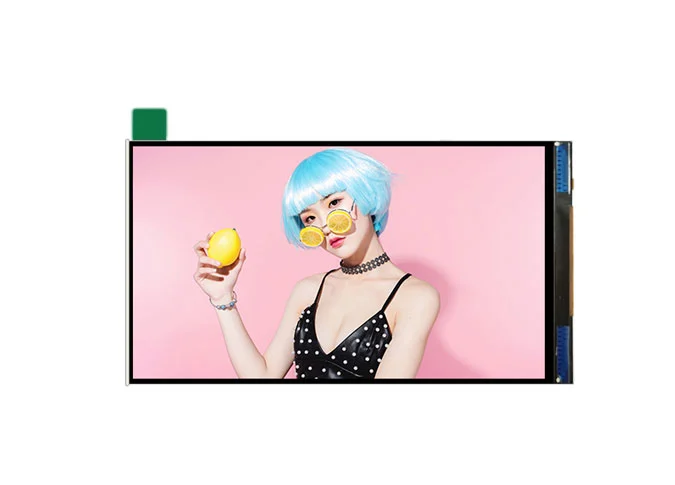

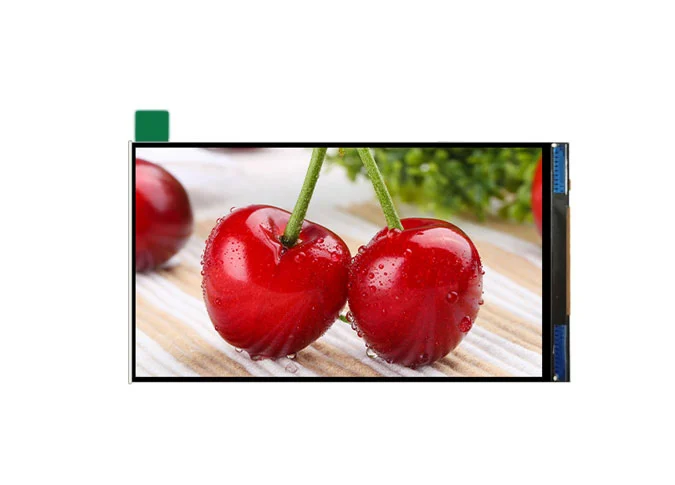

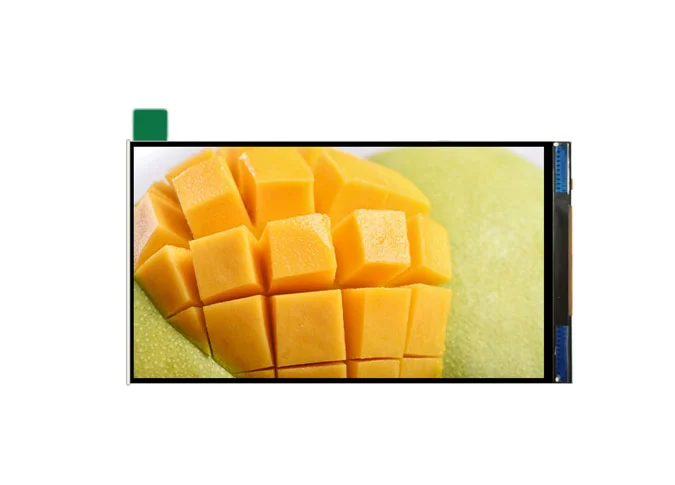

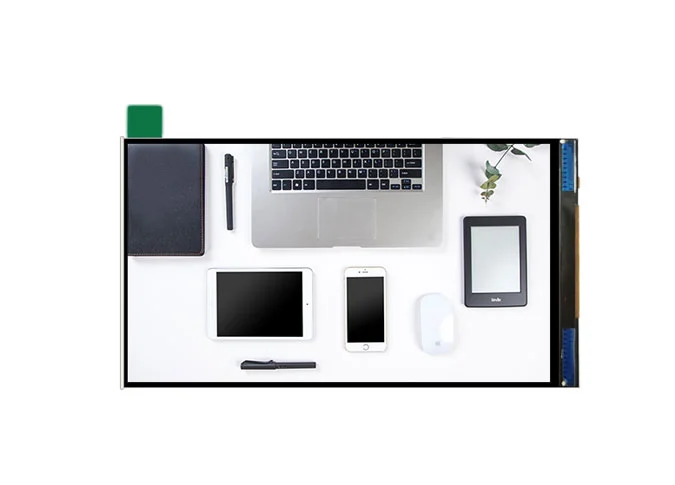

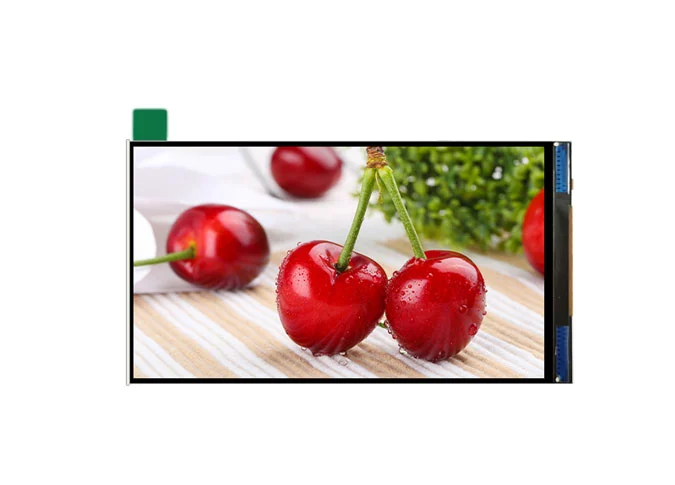

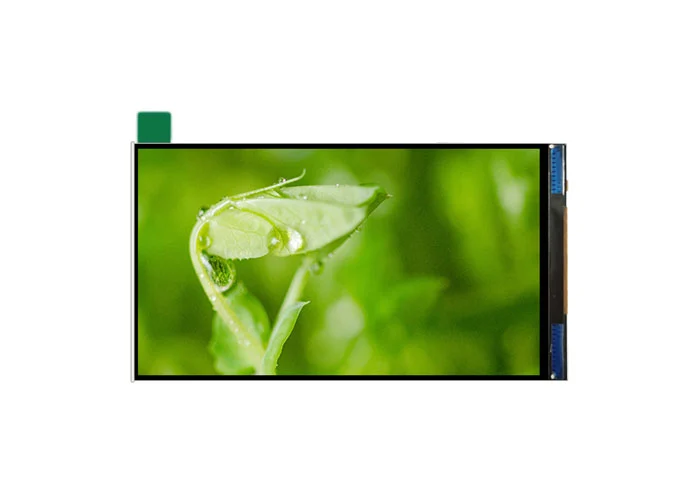

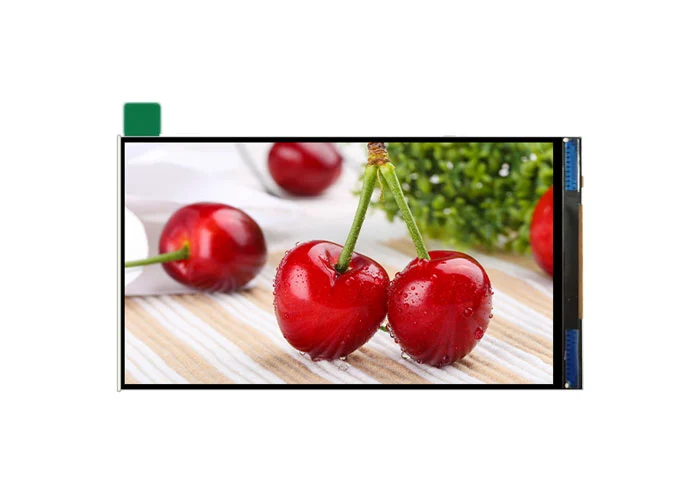

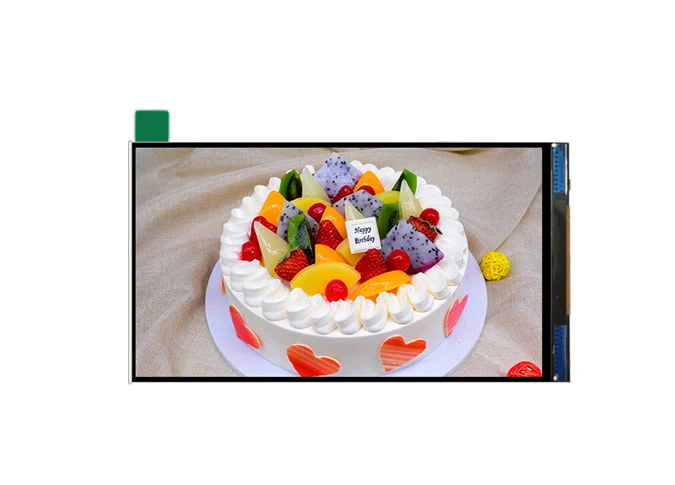

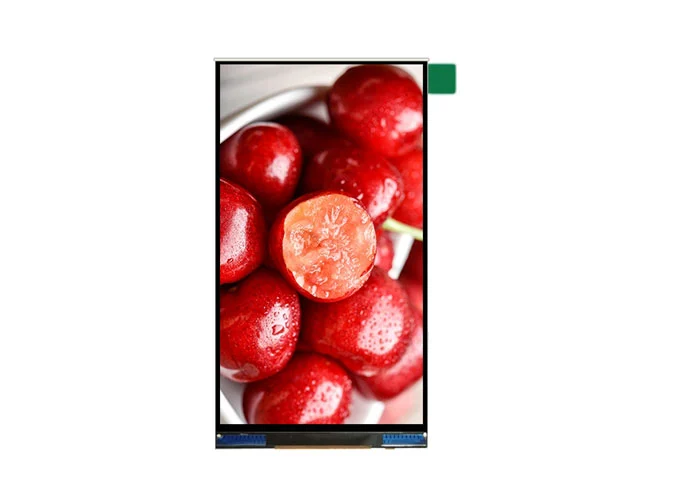

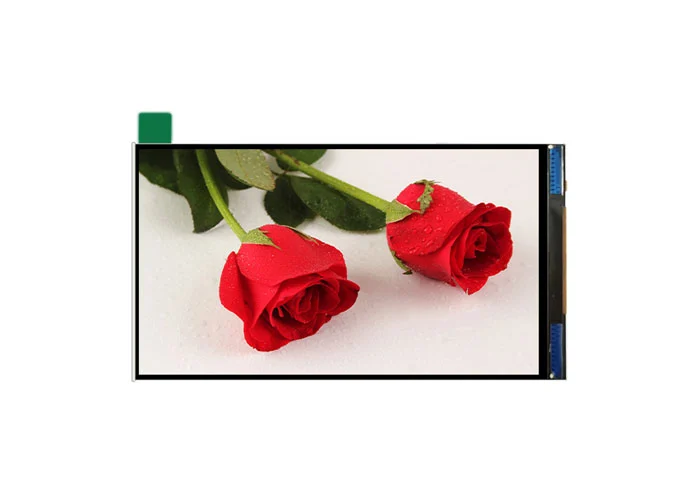

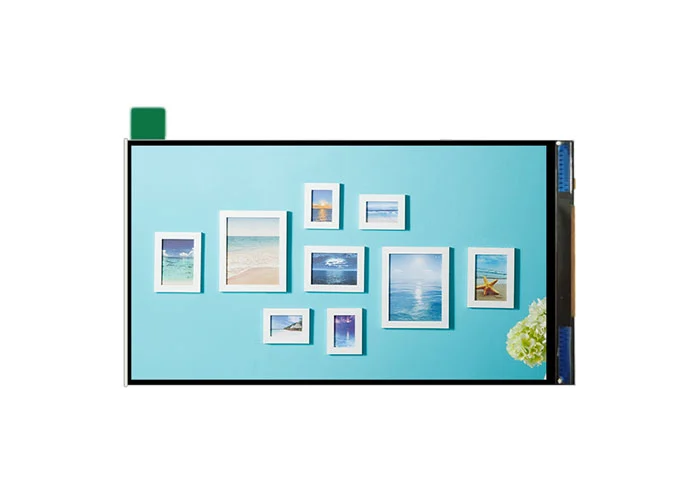

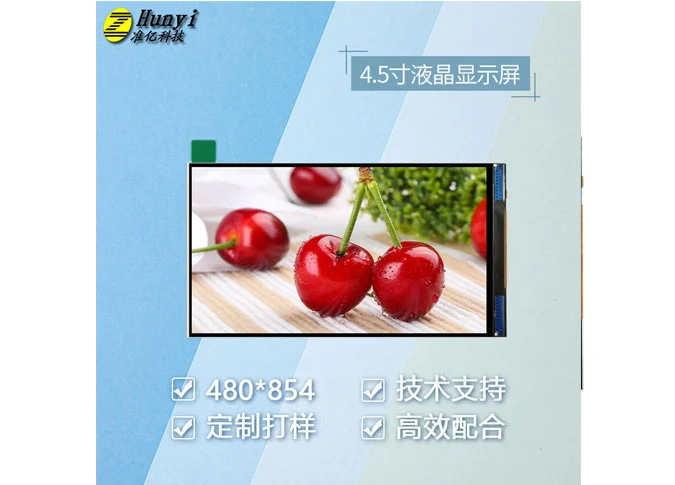

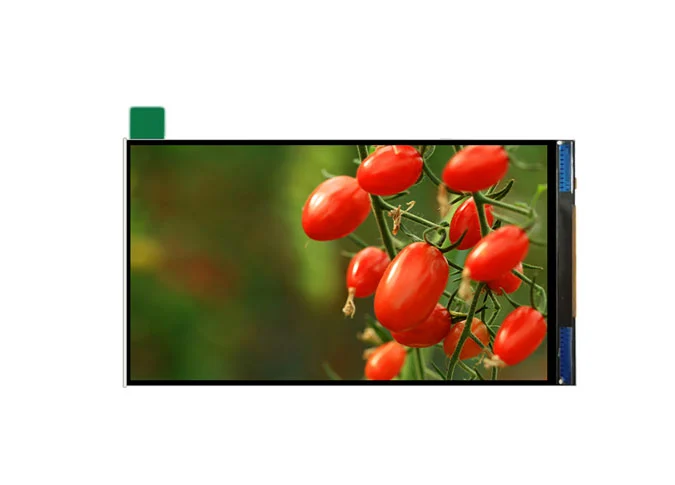

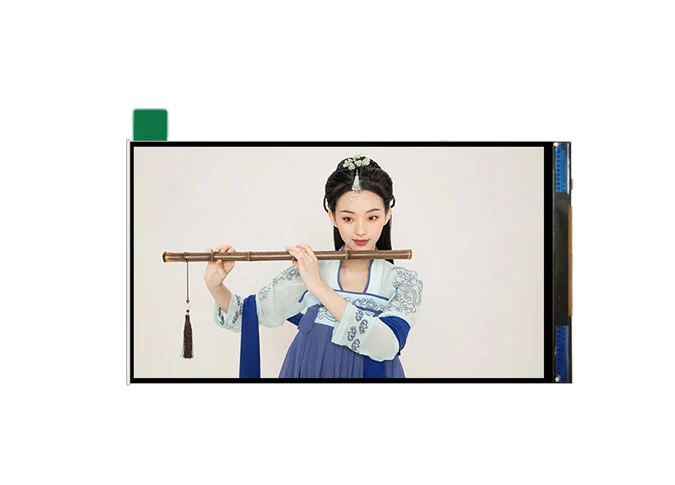

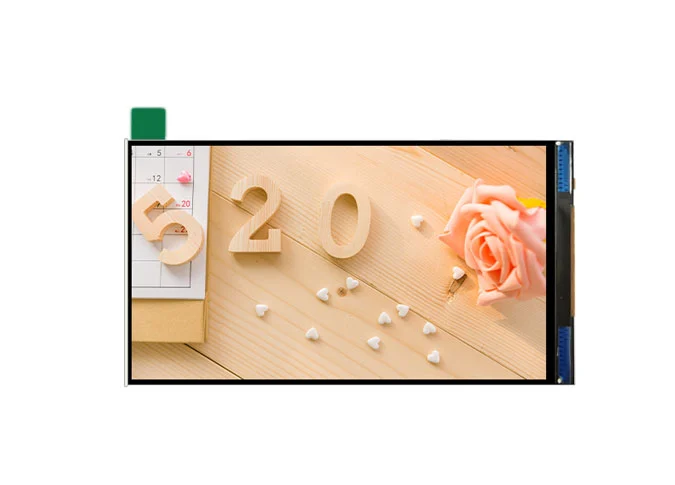

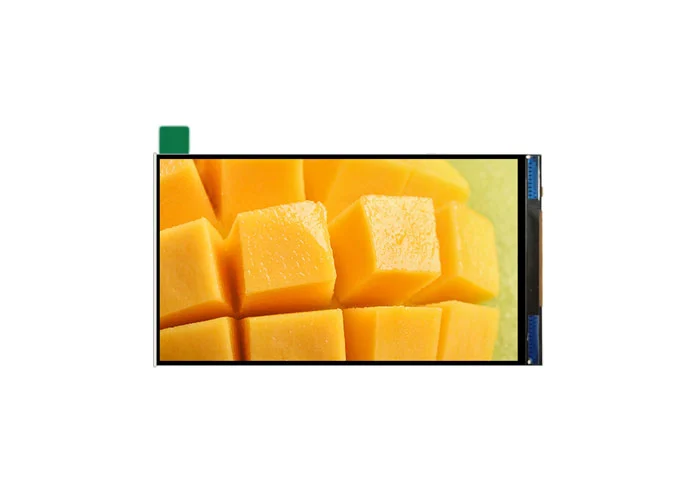

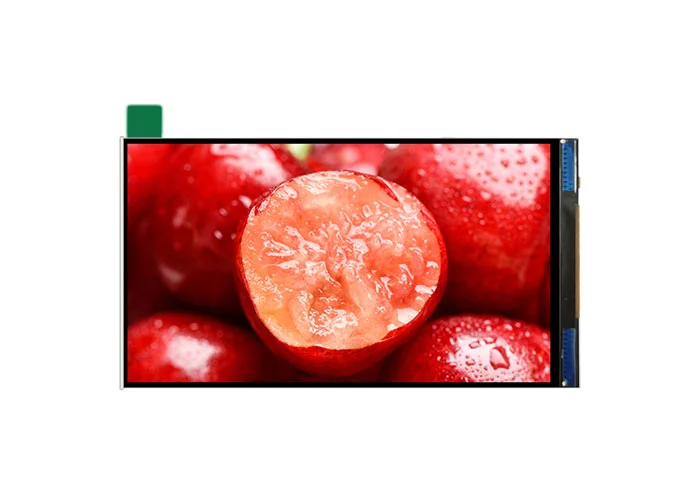

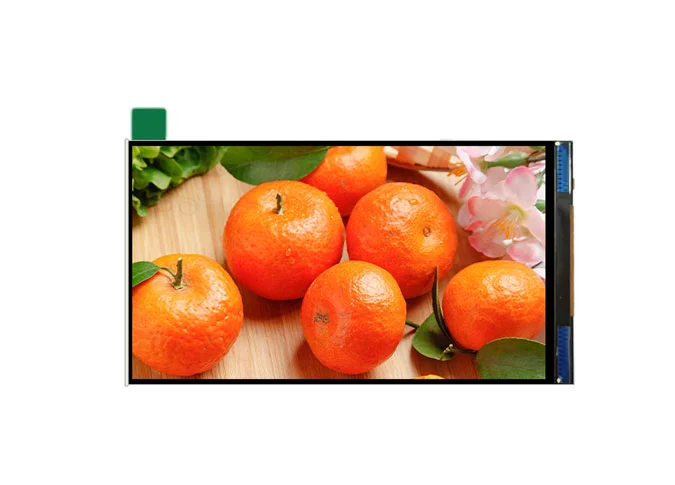

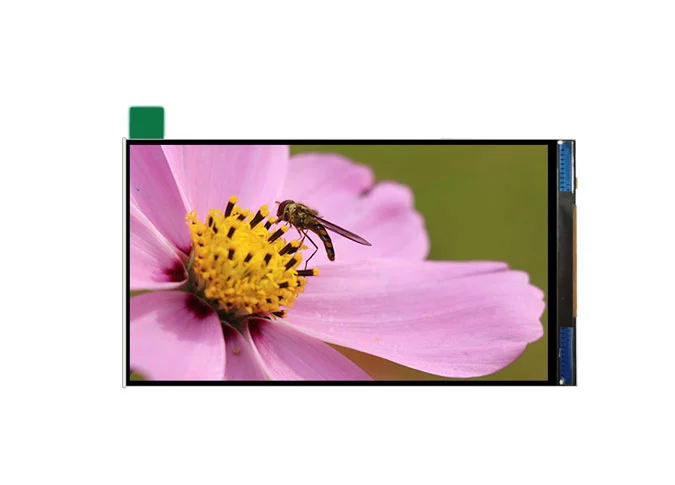

Z45058 ist eine farbaktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit einer Auflösung von 480*854. Durch die IPS-Technik (In-Plane Switching) hat dieses 4,5 "LCD-Modul einen größeren Blickwinkel. Dieses LCD-Display ist eingebauter ST7701S Treiber IC. Dieses a-Si TFT LCDAmoled modulKommen mit RGB-Schnitts telle, 400 cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Antriebs-IC-Schnitts telle, FPC, Touch-Panel, Hintergrund beleuchtung usw., können wir zur Verfügung stellenCustom LCD-ModulFür dich.
Als einChina LCD-Modul Hersteller, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der 4,5-Zoll-LCD-Bildschirm ist weit verbreitet in visueller Türklingel, E-Brieftasche, POS, Spieler, Kosmetik instrument, Haushalts gerät, QRcode-Scanner, Infrarot temperatur, Übersetzer, Smart Home, industrie-Handheld, Outdoor, HMI, etc.
Item | Main Display | Unit |
Number of Pixels | 480 * RGB * 854 | Pixel |

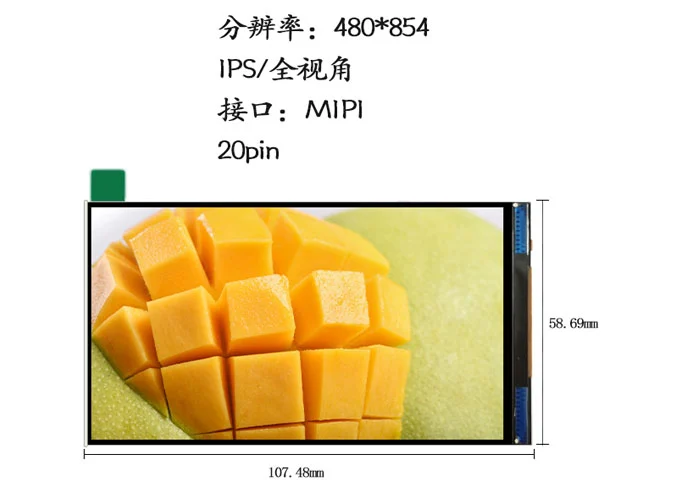

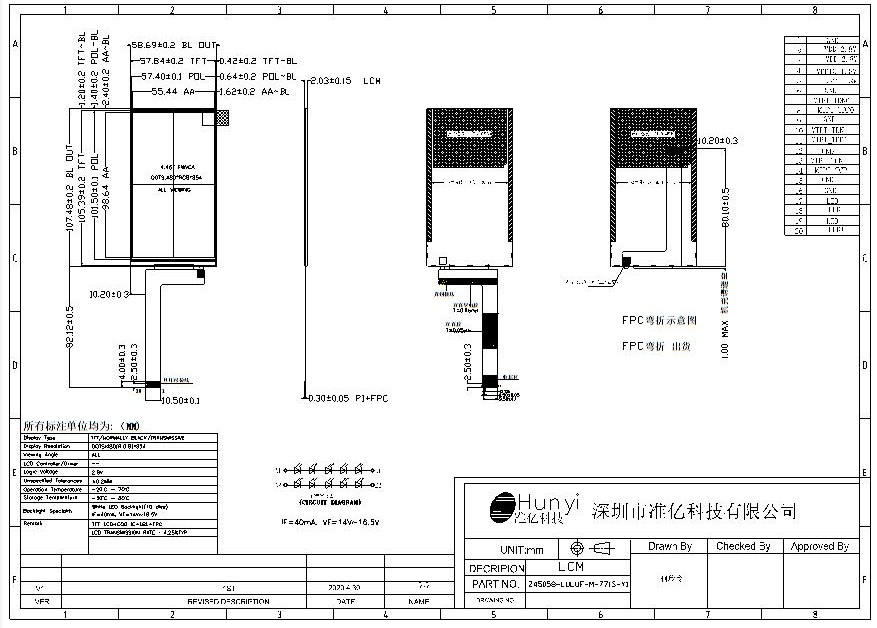

LCM Outline Dimension | 58.69 (W) * 107.48 (H) * 2.03 (T) | mm |
LCD Outline Dimension | 57.84 (W) * 105.39 (H) * 0.5 (T) | mm |
Active Area | 55.44 * 98.64 | mm |
Pixel Pitch | 0.1155 *0.1155 | mm |
Display Mode | Normal Black | |
Pixel Arrangement | R.G.B Vertical Stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | 4.25% (TYP） | |
LCD Contrast Ratio | Typ: 1000; Min: 800 | |
FPC Version | Z45058-LULUF-M V1 | |
Interface | MIPI | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 2 parallel 5series | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | PIN DESC. |
1 | GND | Ground |
2 | VDD | POWER SUPPLY（2.8V） |
3 | VDD | POWER SUPPLY（2.8V） |
4 | IOVDD | I/O POWER SUPPLY（1.8V） |
5 | RESET | RESET PIN（1.8V） |
6 | GND | Ground |
7 | D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
8 | D0P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
9 | GND | Ground |
10 | D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
11 | D1P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
12 | GND | Ground |
13 | CLKN | MIPI-DSI CLOCK differential signal input pin |
14 | CLKP | MIPI-DSI CLOCK differential signal input pin |
15 | GND | Ground |
16 | GND | Ground |
17 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
18 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
19 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
20 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
