Größe: 4,3 Zoll
Auflösung: 800*480
Aktiver Bereich: 95,04*53,86mm
Schnitts telle: RGB
Ansicht winkel: IPS
Helligkeit: 1000 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

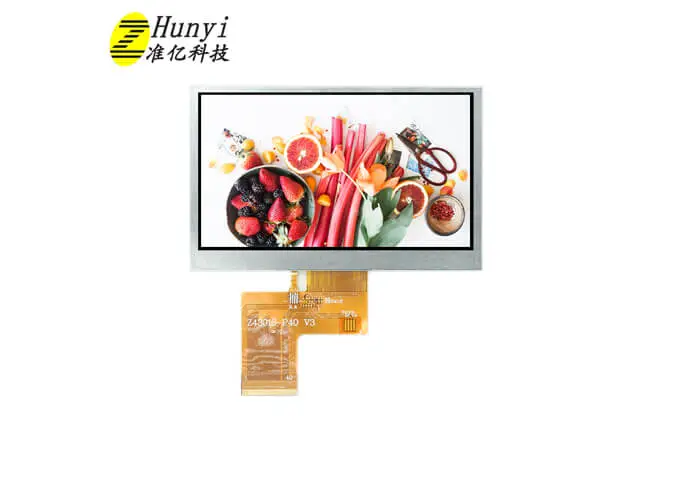

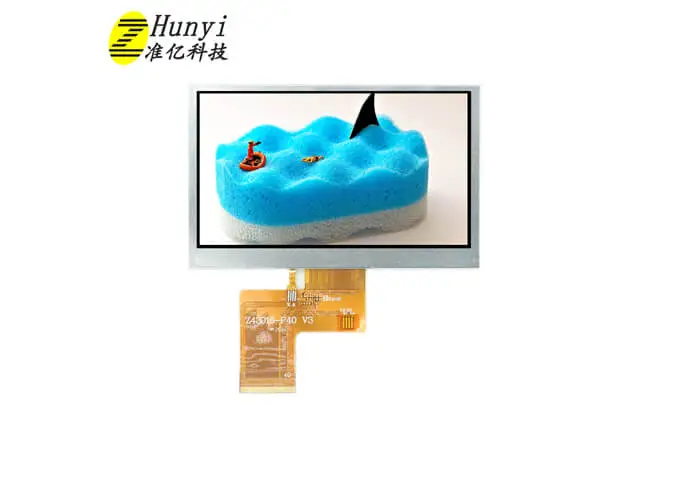

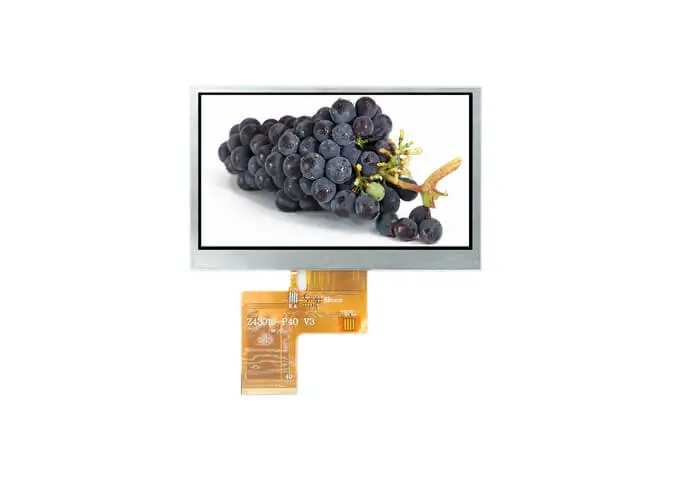

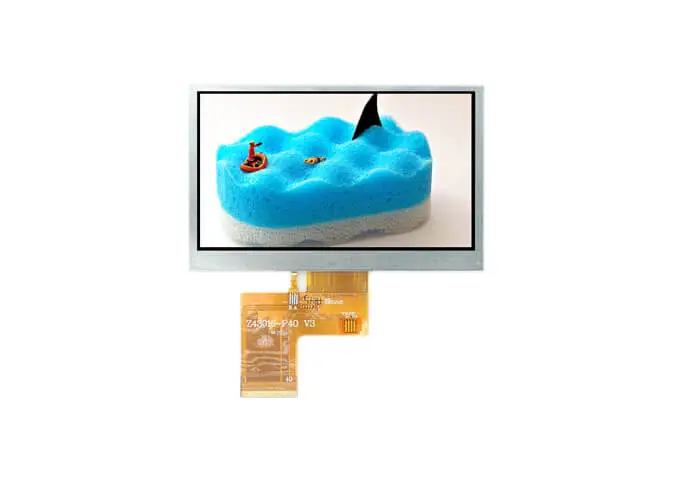

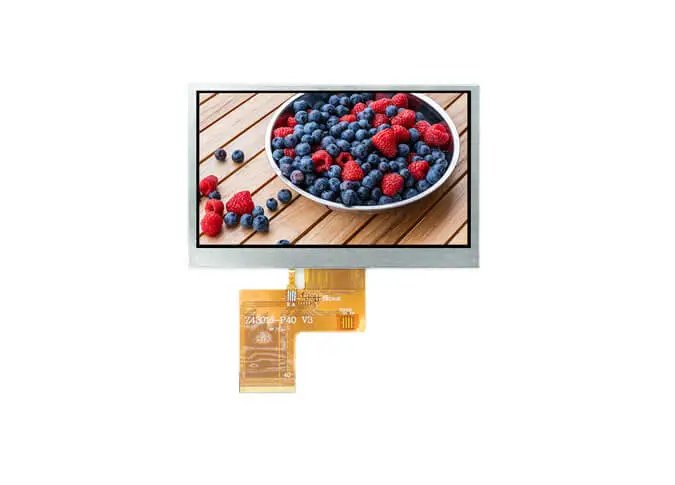

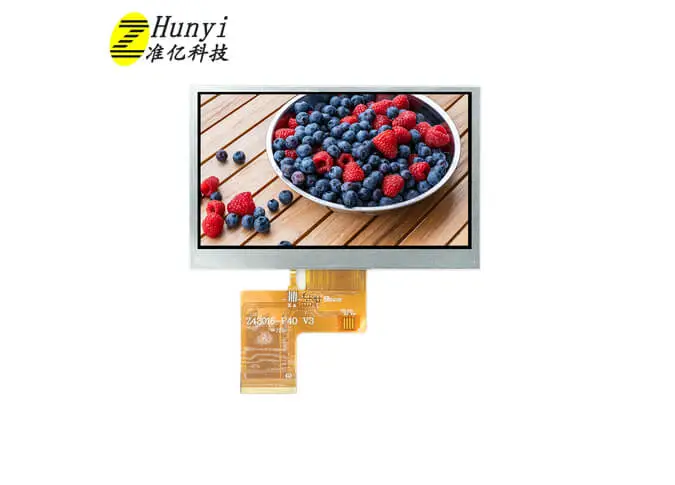

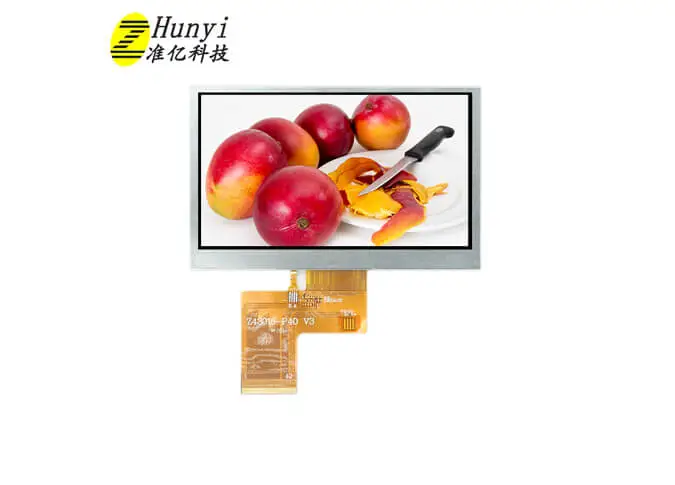

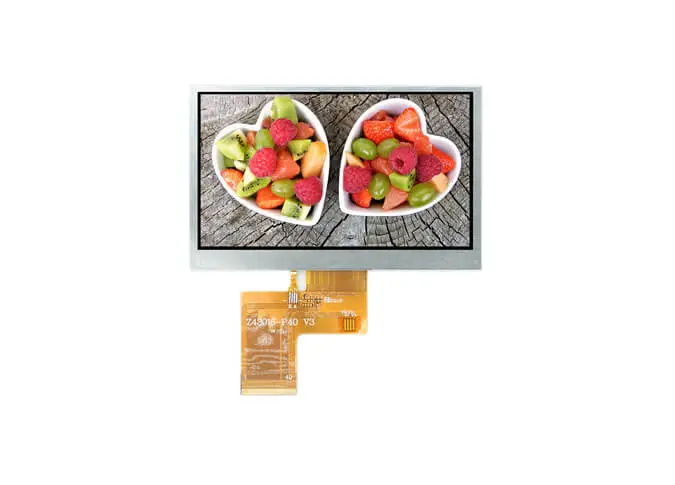

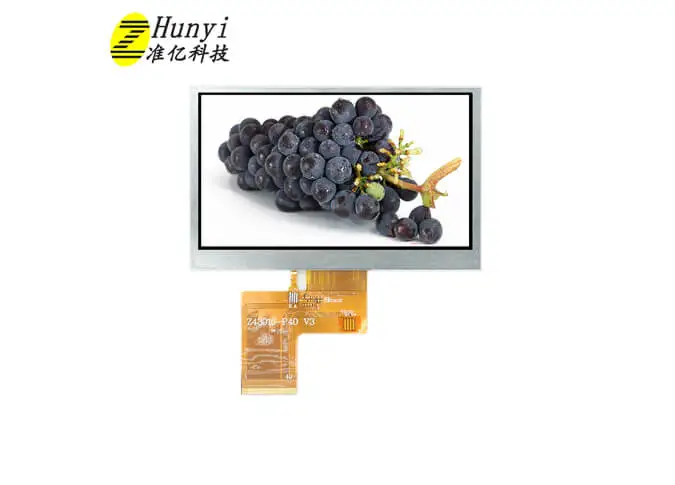

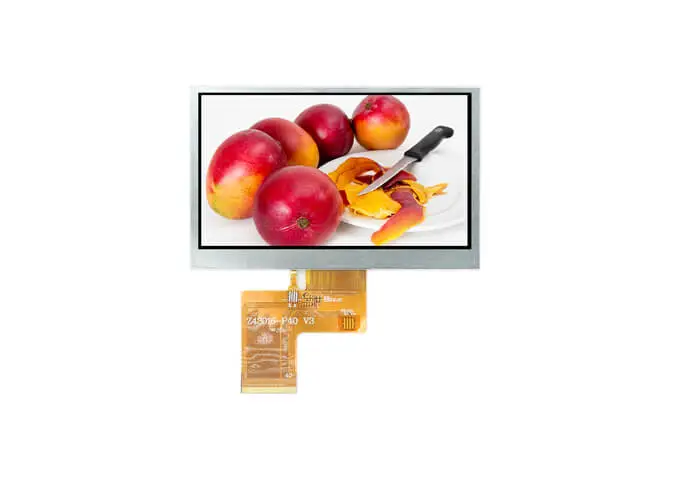

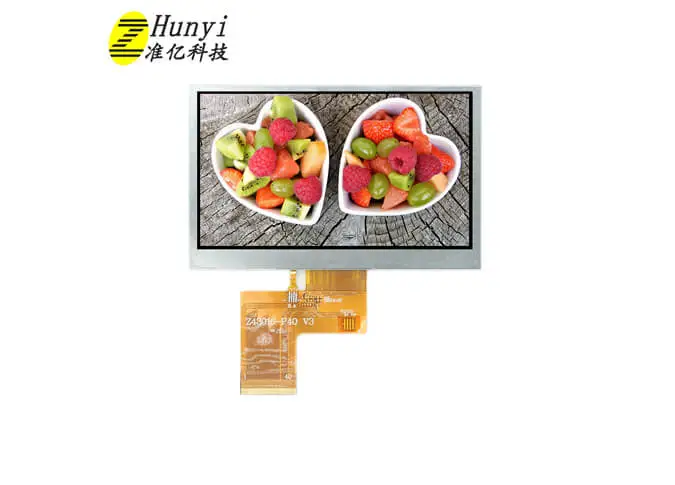

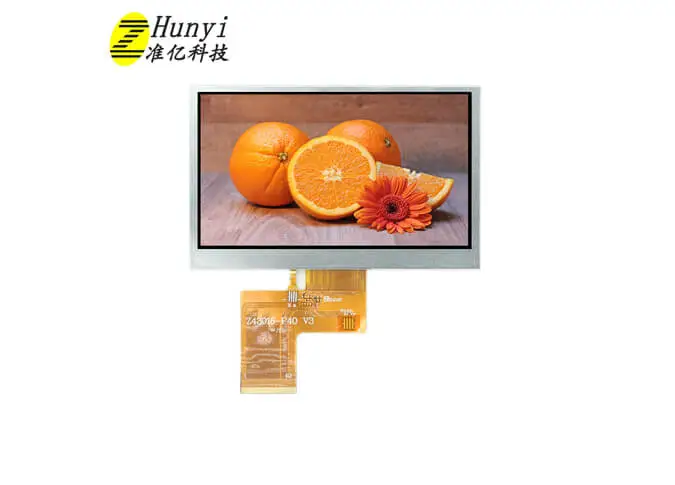

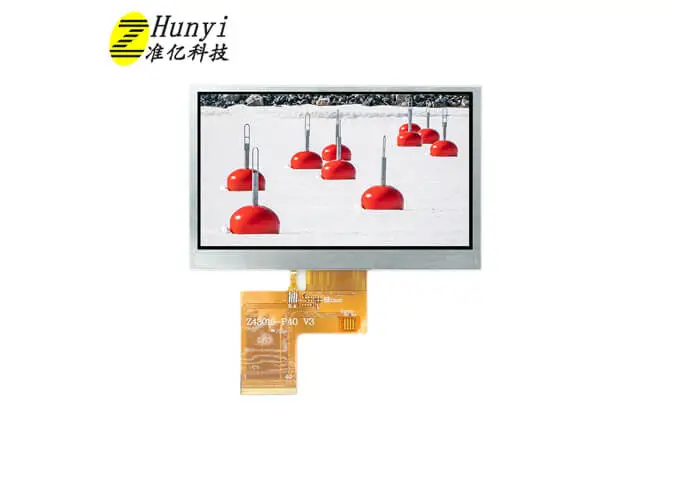

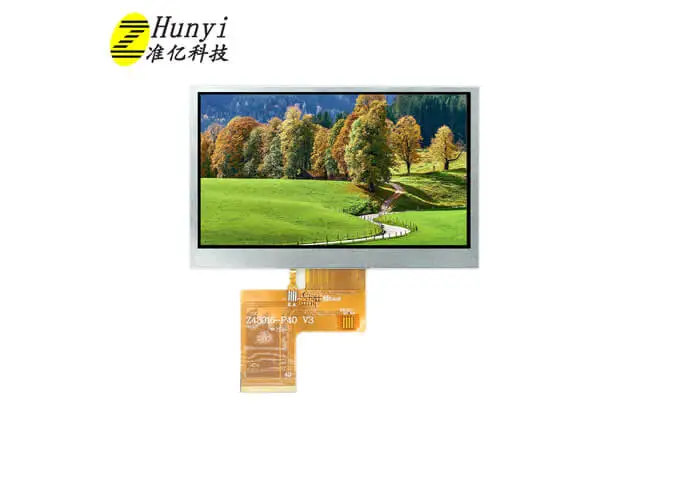

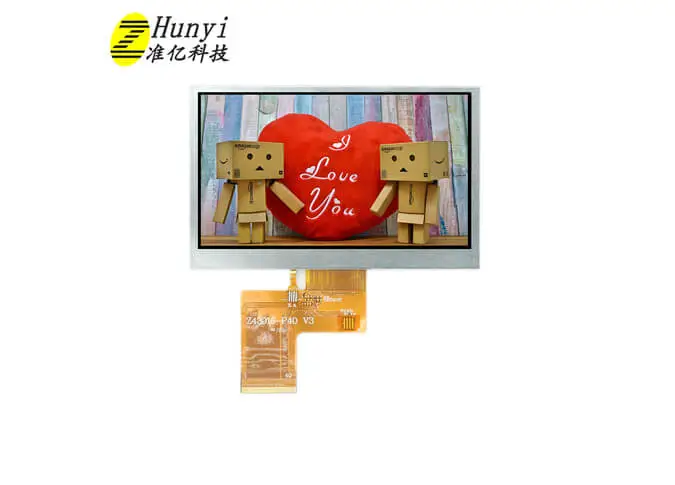

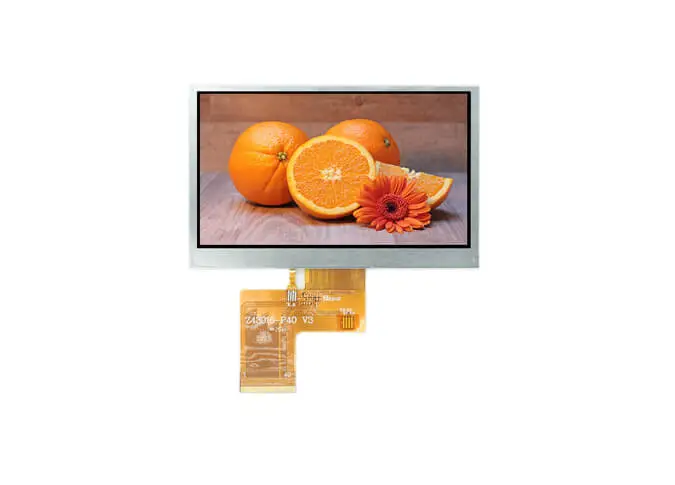

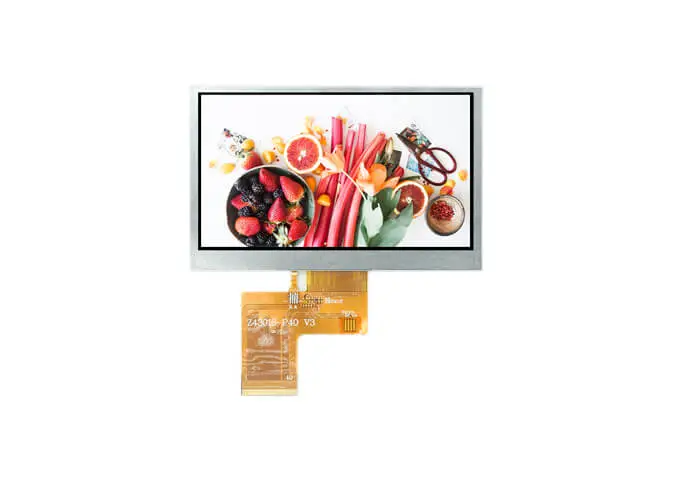

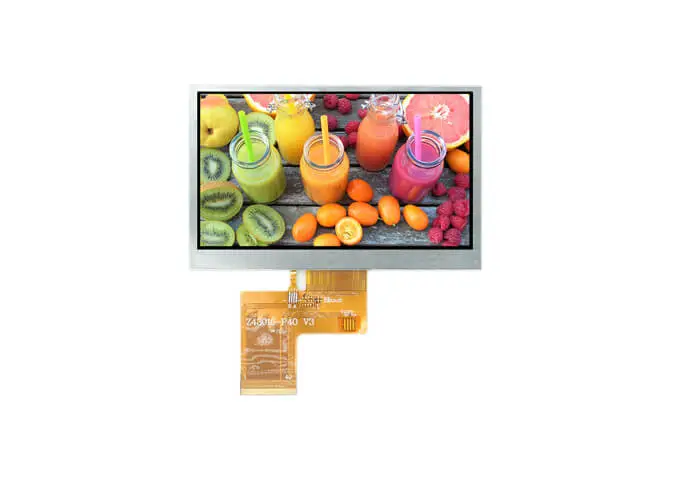

Z43080 ist eine farbige aktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit einer Auflösung von 800*480. Durch die IPS-Technik (In-Plane Switching) hat dieses 4,3-Zoll-LCD-Modul einen größeren Blickwinkel. Dieses LCD-Display ist eingebauter ST7262E43 Treiber IC. Dieses a-Si TFT LCDAmoled modulKommen mit RGB-Schnitts telle, 1000 cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Antriebs-IC-Schnitts telle, FPC, Touch-Panel, Hintergrund beleuchtung usw., können wir zur Verfügung stellenCustom LCD-ModulFür dich.
Als einChina LCD-Modul Hersteller, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der 4,3 Zoll horizontale LCD-Bildschirm ist weit verbreitet in der visuellen Türklingel, E-Brieftasche, POS, Game-Player, Kosmetik instrument, Haushalts gerät, QRcode-Scanner, Smart Home, Industrie-Handheld, Outdoor, HMI, E-Bike, Elektro fahrzeug, Armaturen brett, Tacho usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.3 | inch |
2 | Display Resolution | 800 (H) × RGB × 480 (V) | pixels |
3 | Pixel Pitch | 198 (H) × 198 (V) | um |

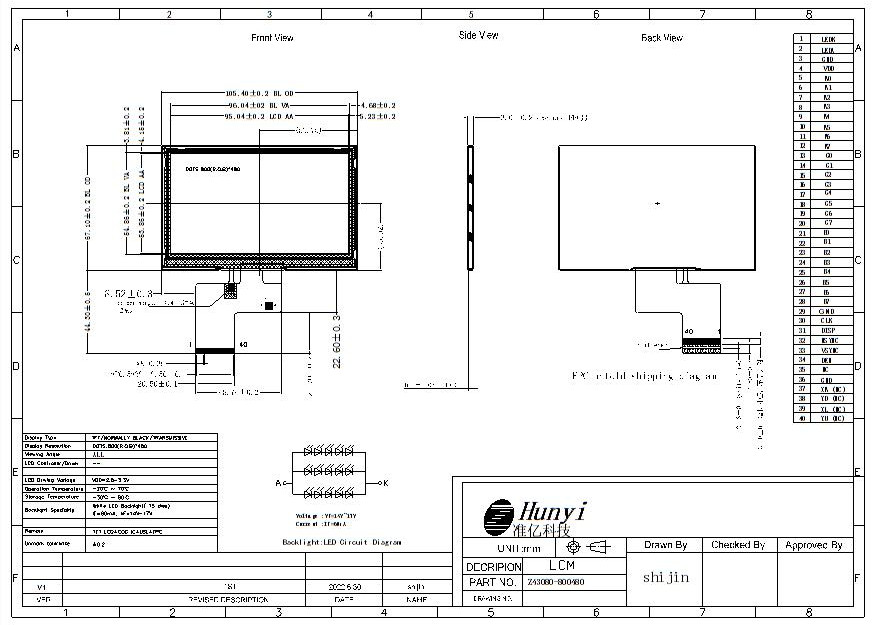

4 | LCM Outline Dimension (Without FPC） | 105.40 (W) × 67.10 (H) ×3.0 (T) | mm |
6 | LCD Active Area | 95.04 (W) × 53.86 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7262E43 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
14 | FPC Version | - | - |
15 | Interface | RGB | - |
16 | Operating Temperature | -30°C~ 80°C | - |
17 | Storage Temperature | -30°C~ 85°C | - |
18 | Backlight Arrangement | LED/5 Series 3 Parallel (15 lights in total) | - |
19 | Luminance | Typ.: 1000 | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | Cathode of LED backlight |
2 | LEDA | Anode of LED backlight |
3 | GND | Power ground |
4 | VCC | Power voltage |
5-12 | R0-R7 | RED DATA BUS |
13-20 | G0-G7 | GREEN DATA BUS |
21-28 | B0-B7 | BLUE DATA BUS |
29 | GND | Power ground |
30 | CLK | Pixel clock |
31 | DISP | Display on/off |
32 | HSYNC | Horizontal sync signal |
33 | VSYNC | Vertical sync signal |
34 | DEN | Data enable |
35 | HDIR | UP/Down sequence control of source driver. |
36 | VDIR | Right/Left sequence control of source driver. |
37-40 | NC | NO connect |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
Zhunyi Technologie achtet auf die Qualität und den Service. Willkommen, um uns zu besuchen und Hände für eine erfolgreiche Zukunft zu verbinden.
