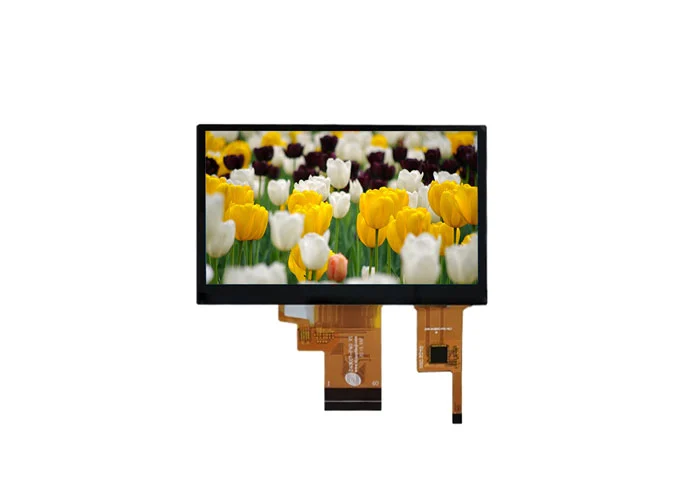

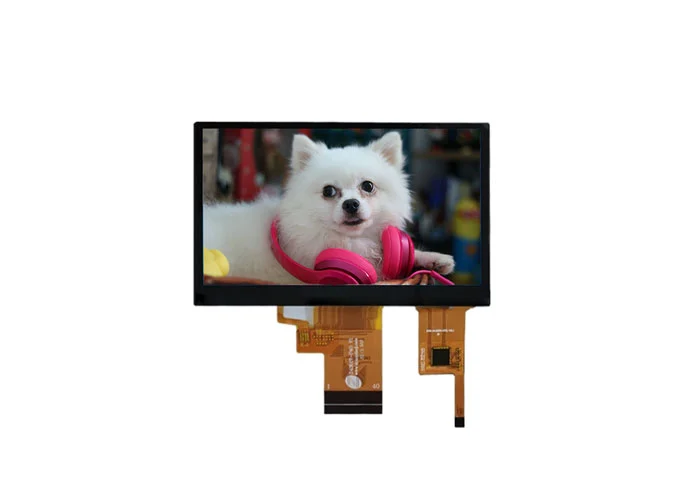

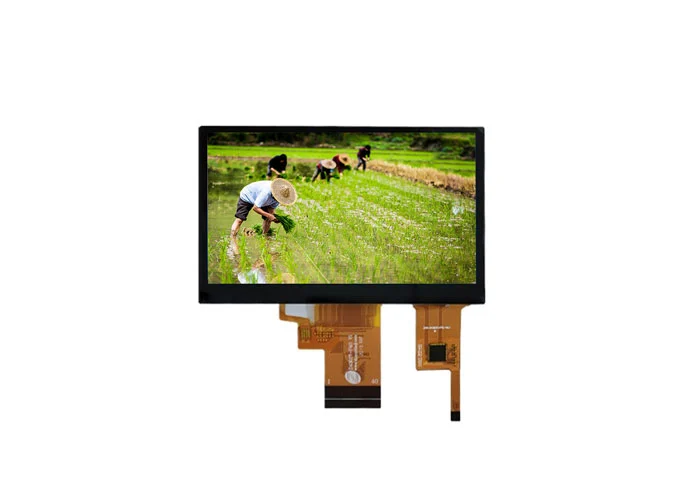

Z43016-ZC1 4,3 Zoll 480*272 RGB-Schnitts telle IIC LCD-Modul Touchscreen ST7283 Controller 40PIN

  • Größe: 4,3 Zoll

  • Auflösung: 480*272

  • LCD-Schnitts telle: RGB

  • Touch-Schnitts telle: IIC

  • Touch Panel: Kapazitiv

  • Treiber IC: ST7283

  • Touch-Controller: GT911

  • Ansicht winkel: IPS

  • Versorgungs typ: Fabrik/Hersteller

  • Zertifizierung: ISO9001, IATF16949, ROHS, REACH

capacitive tft panel
capacitive tft panel
capacitive tft module
capacitive screen

Übersicht über Z43016-ZC1 4,3 Zoll 480*272 RGB-Schnitts telle IIC LCD-Modul Touchscreen ST7283 Controller 40PIN

1

Z43016-ZC1 ist eine farbaktive Matrix-Dünnschicht transistor (TFT)-Flüssig kristall anzeige (LCD) mit kapazitivem Touch panel, QVGA 480*272. Diese BerührungRundes TFT-LCD-DisplayIst eingebauter ST7283 LCD-Treiber IC und GT911 Touch-Controller. Dieses a-Si TFT LCD-Touch-Modul kommt mit RGB-und I2C-Schnittstelle. Mehrpunkt-Touch. G G Strukturator.

2

Wenn Sie spezielle Anforderungen haben, wie Laufwerk IC, Schnitts telle, FPC, Touch panel, Hintergrund beleuchtung, Helligkeit, Farbe usw., als einer derTFT-LCD-Display-Modul Fabriken, Wir können auch für Sie anpassen.

3

Als einChina LCD-Bildschirm FabrikUnsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.

4

Dieser 4,3-Zoll-LCD-Touchscreen ist weit verbreitet in visueller Türklingel, E-Brieftasche, POS, Game-Player, kosmetisches Instrument, Haushalts gerät, QRcode-Scanner, Smart Home, Industrie-Handheld, Outdoor, HMI, E-Bike, Elektro fahrzeug, Armaturen brett, Tacho usw.

General Specifications 4.3 Inch 480*272 RGB Interface IIC LCD Module Touch Screen ST7283 Controller 40PIN


No.

Item

Specification

Unit

1

Display Size (Diagonal)

4.3

inch

2

Display Resolution

480 (H) × RGB × 272 (V)

pixels

3

Pixel Pitch

198 (H) × 198 (V)

um

4

LCM Outline Dimension

(Without FPC)

105.46 (W) × 67.16 (H) × 2.75 (T)

mm

5

LCD Outline Dimension

100.16 (W) × 61.86 (H) × 0.8 (T)

mm

6

CG Outline Dimension

(Without FPC)

105.50 (W) × 67.20 (H) × 0.70 (T)

mm

7

LCD Active Area

95.04 (W) × 53.86 (H)

mm

8

View Direction (Gray Inversion)

FULL VIEW

-

9

Driver IC

ST7283-G4-1-E

-

10

Pixel Arrangement

RGB-Stripe

-

11

Display Mode

Normal Black

-

12

Pixel driving Element

a-Si TFT

-

13

LCD Transmittance

Typ.: 5.8% Min: 5.2%

-

14

LCD Contrast Ratio

Typ.: 1000 Min: 800

-

15

FPC Version

Z43016-P40 V3

-

16

Interface

RGB

-

17

TP Interface

I2C


18

Operating Temperature

-30°C~ 85°C

-

19

Storage Temperature

-30°C~ 85°C

-

20

Backlight Arrangement

LED/5 Series 2 Parallel (10 lights in total)

-

21

Luminance(LCM)

450(TYP)

nit

22

Weight

0.040

kg


Interface Definition Description 4.3 Inch 480*272 RGB Interface IIC LCD Module Touch Screen ST7283 Controller 40PIN


2.1 LCM PIN

PIN NO.

PIN DEF.

FUNCTION DESC.

1

LEDK

POWER SUPPLY- FOR BACKLIGHT CATHODE

2

LEDA

POWER SUPPLY+ FOR BACKLIGHT ANODE

3

GND

Ground

4

VDD

POWER SUPPLY (3.3V)

5-12

R0-R7

DATA BUS

13-20

G0-G7

DATA BUS

21-28

B0-B7

DATA BUS

29

GND

Ground

30

CLK

Pixel clock signal in RGB I/F

31

DISP

Display on/off

32

HSYNC

Horizontal sync. Signal in RGB I/F.

33

VSYNC

Vertical sync. Signal in RGB I/F.

34

DEN

Data enable

35

NC

No Connection

36

GND

Ground

37

XR/NC

LCM XR PIN/No Connection

38

YD/NC

LCM YD PIN/No Connection

39

XL/NC

LCM XL PIN/No Connection

40

YU/NC

LCM YU PIN/No Connection

RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on.


2.2 TP PIN

PIN NO.

PIN DEF.

FUNCTION DESC.

1

RST3.3V

TP RESET PIN (3.3V)

2

VDD3.3V

TP Input Power voltage (3.3V)

3

GND

Ground

4

INT3.3V

TP Interrupt PIN (3.3V)

5

SCL3.3V

TP I2C clock (SCL) clock (SCLK)(3.3V)

6

SDA3.3V

TP I2C data (SDA) data input (MOSI)(3.3V)

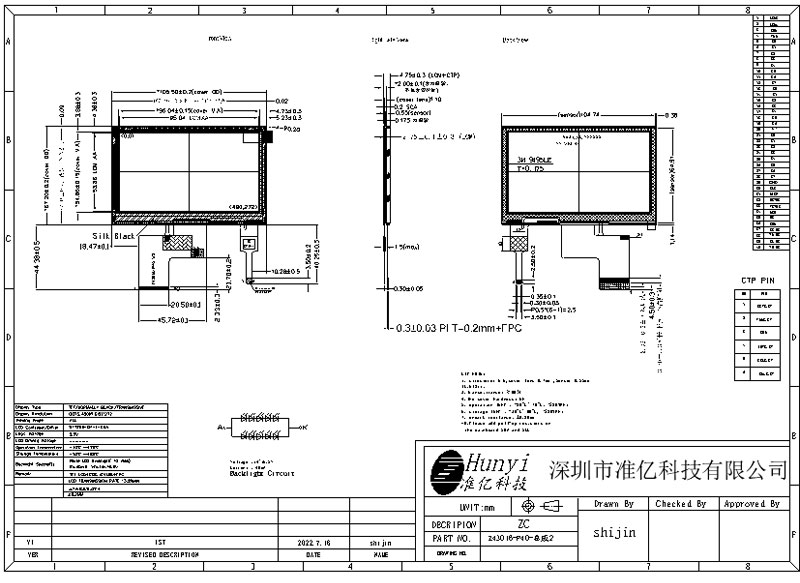

Mechanical Drawing 4.3 Inch 480*272 RGB Interface IIC LCD Module Touch Screen ST7283 Controller 40PIN
