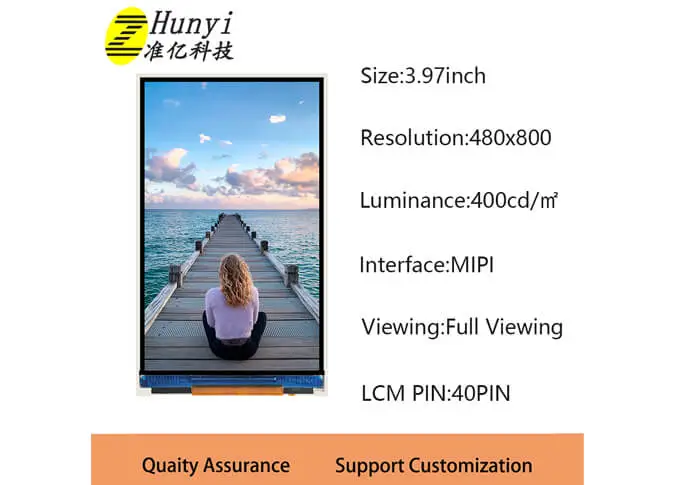

Größe: 4 Zoll
Auflösung: 480*800
Aktiver Bereich: 51,84*86,40mm
Schnitts telle: MIPI
Ansicht winkel: IPS
Helligkeit: 400 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

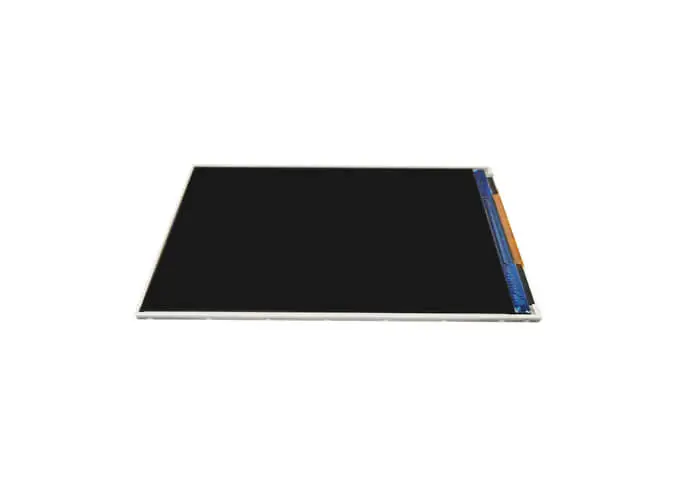

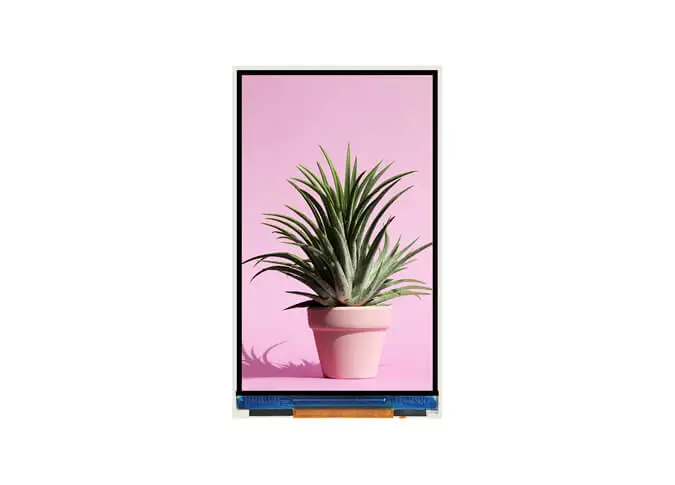

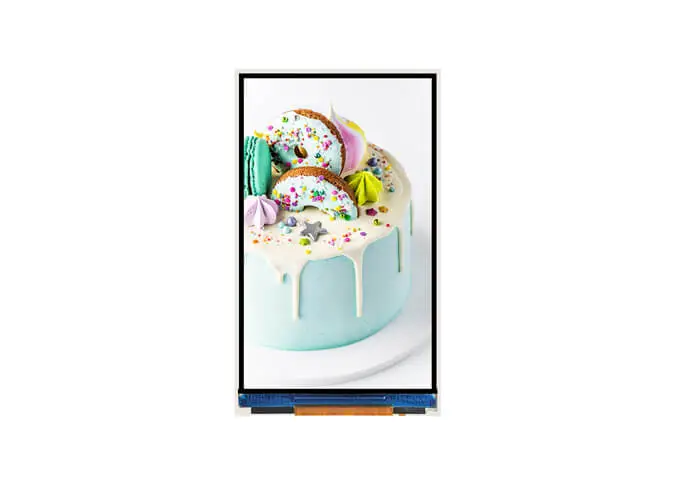

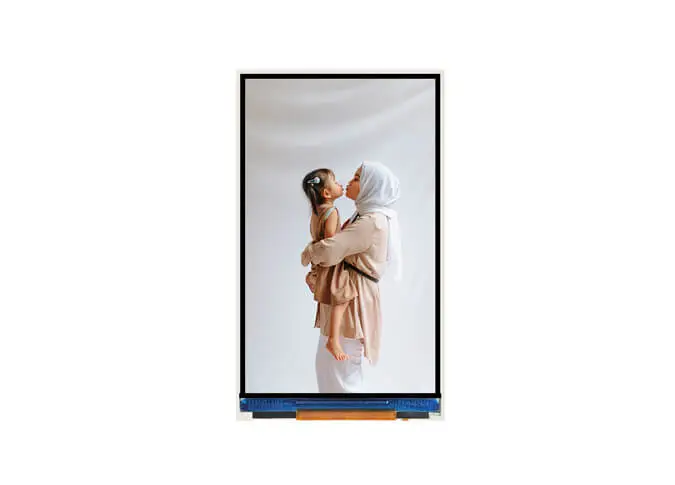

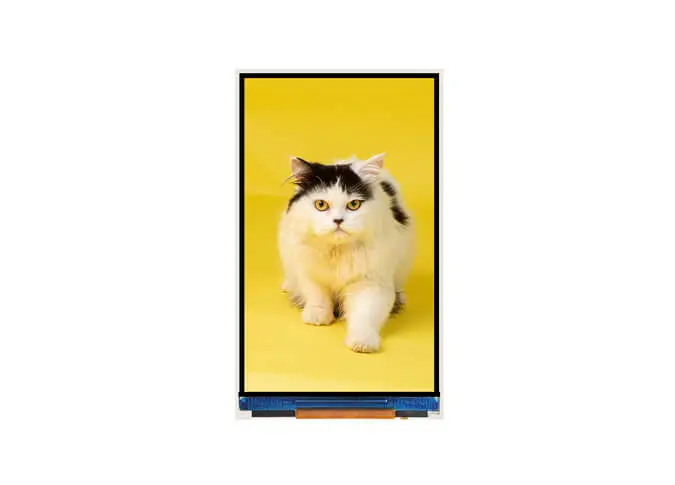

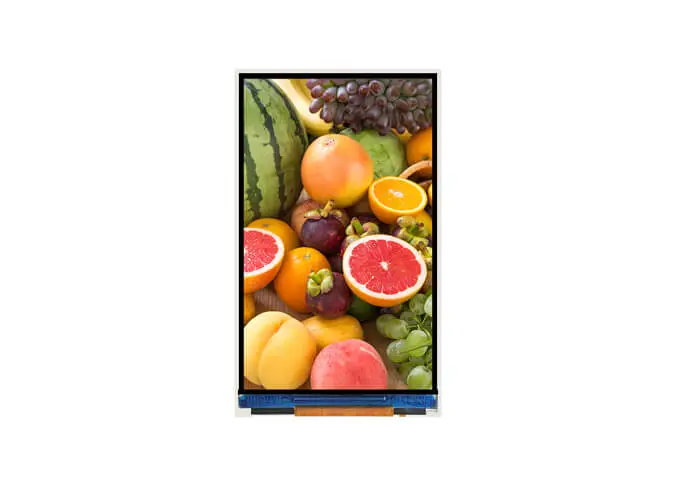

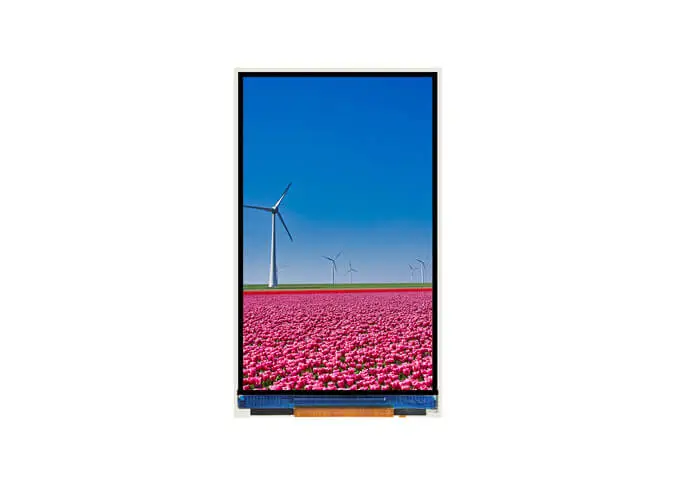

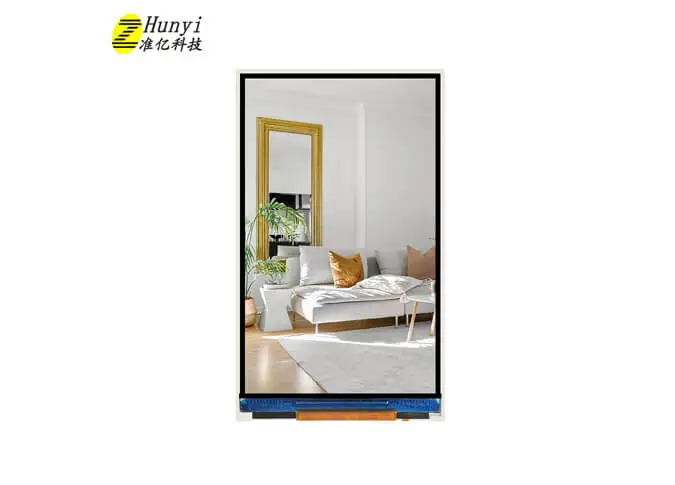

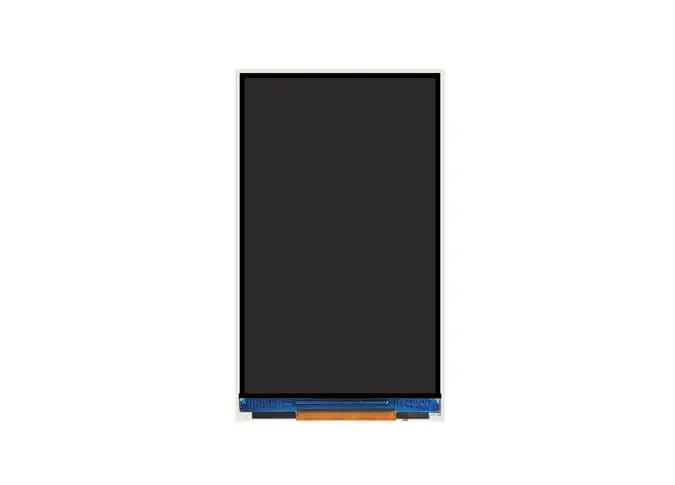

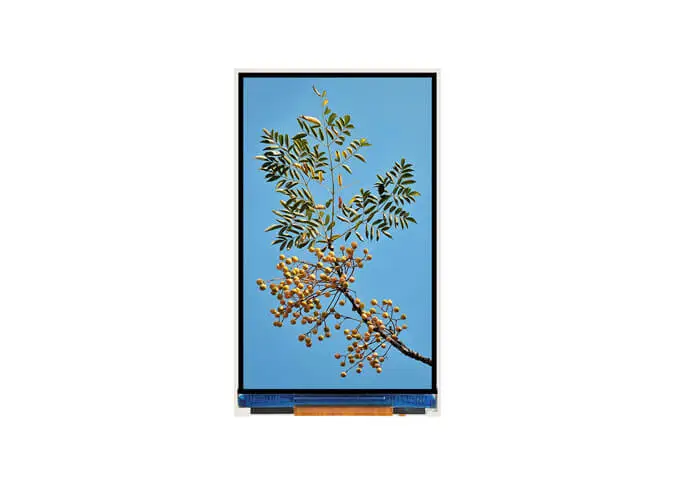

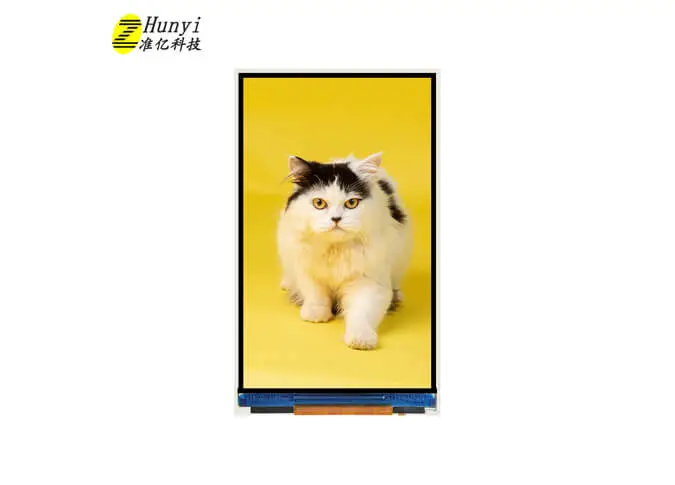

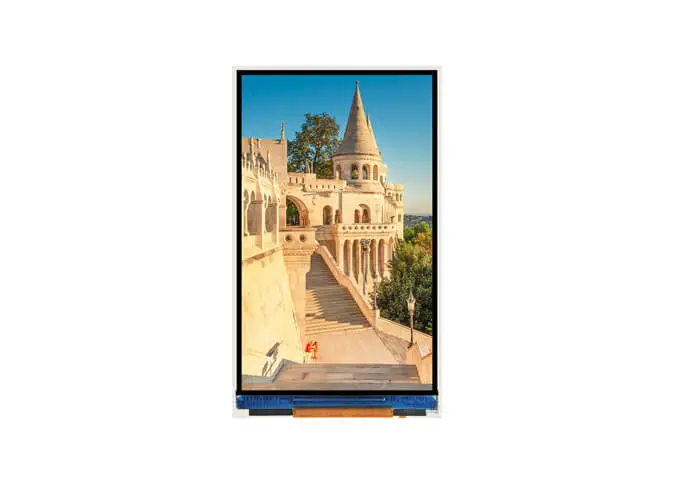

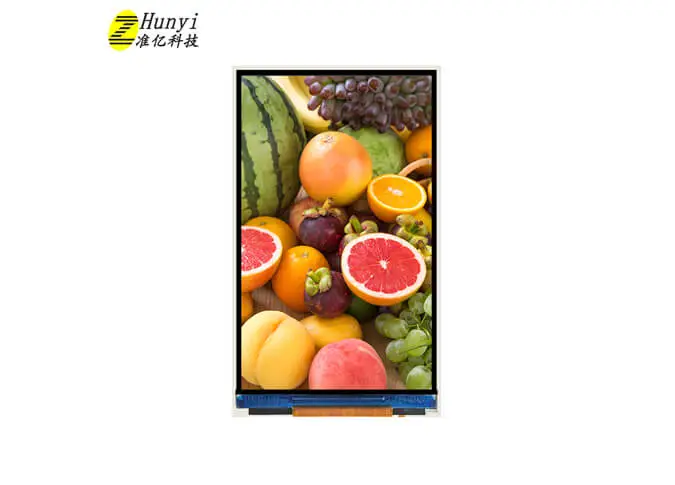

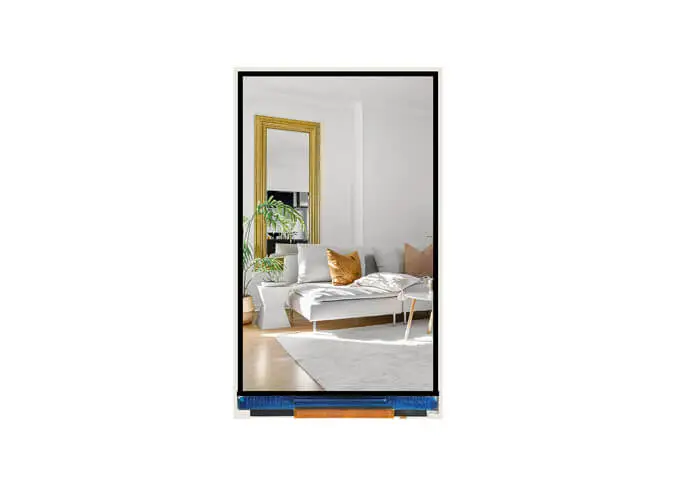

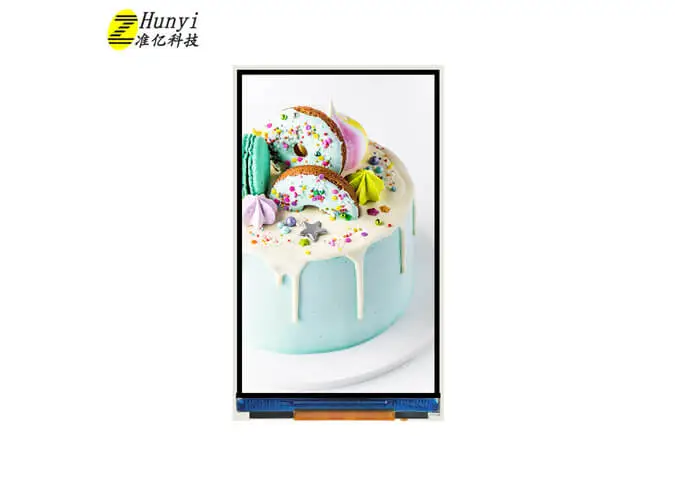

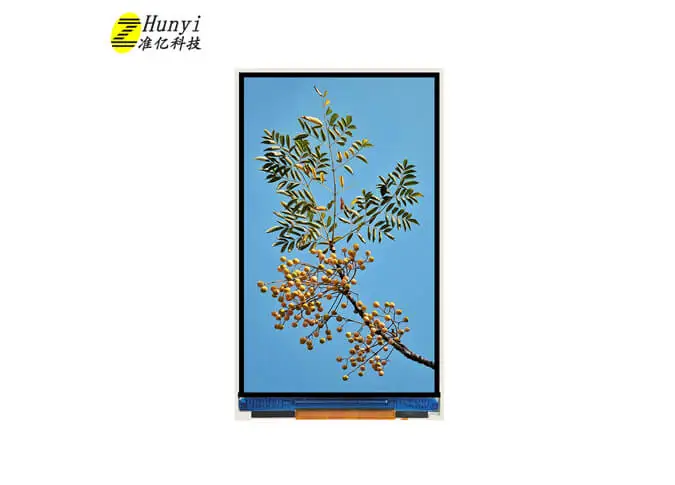

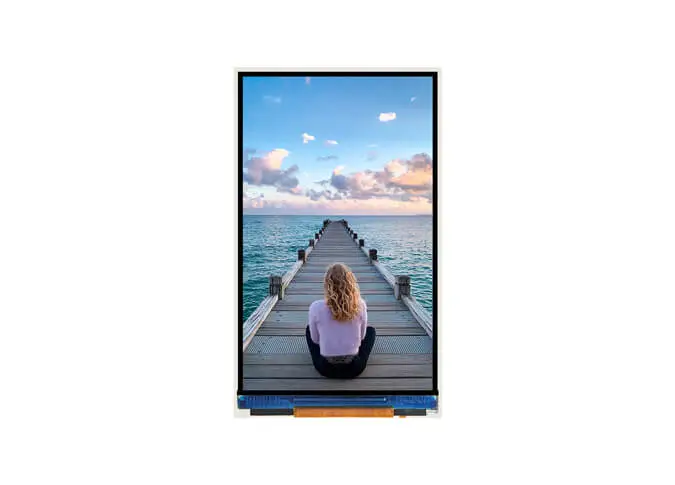

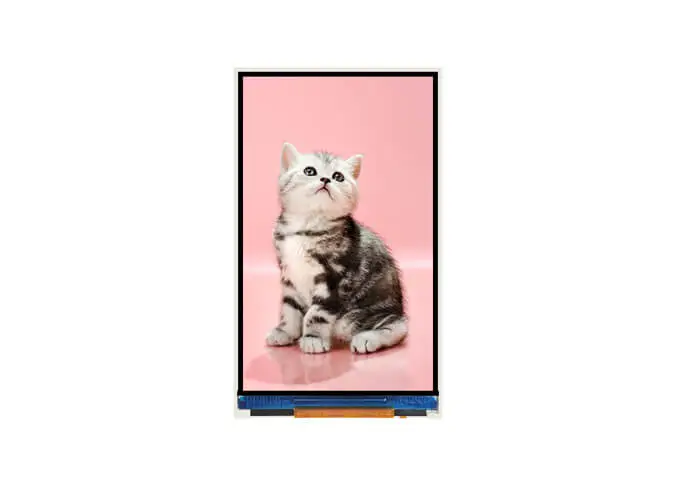

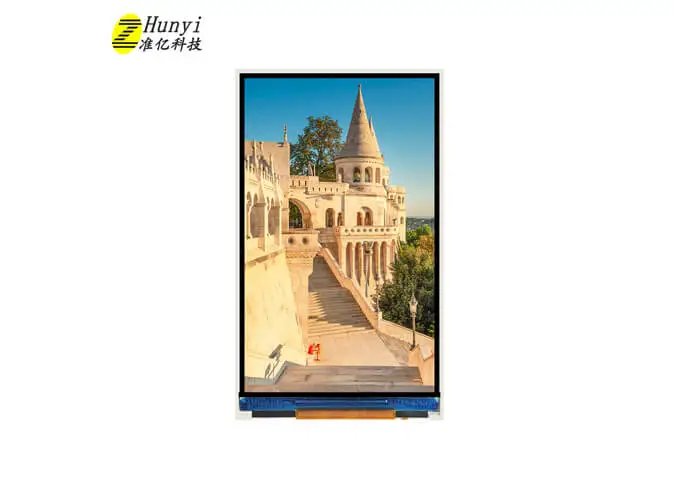

Z40046 ist eine farbige aktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit 480*800 Auflösung. Durch die IPS-Technik (In-Plane Switching) hat dieses 4 "LCD-Modul einen größeren Blickwinkel. DieseQuadratisches LCD-DisplayIst eingebauter JD9161Z-JN treiber IC. Dieses a-Si TFT LCD-Modul kommt mit MIPI-Schnitts telle, 400 cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Laufwerk-IC-Schnitts telle, FPC, Touch-Panel, Hintergrund beleuchtung usw., alsCustom LCD-Bildschirm Hersteller, Wir können auch für Sie anpassen.
Als einer derGroßhandel Touchscreen-Fabriken, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der 4-Zoll-LCD-Bildschirm ist weit verbreitet in visueller Türklingel, E-Brieftasche, POS, Game-Player, kosmetisches Instrument, Haushalts gerät, QRcode-Scanner, Infrarot temperatur, Übersetzer, Smart Home, industrie-Handheld, Outdoor, HMI, etc.

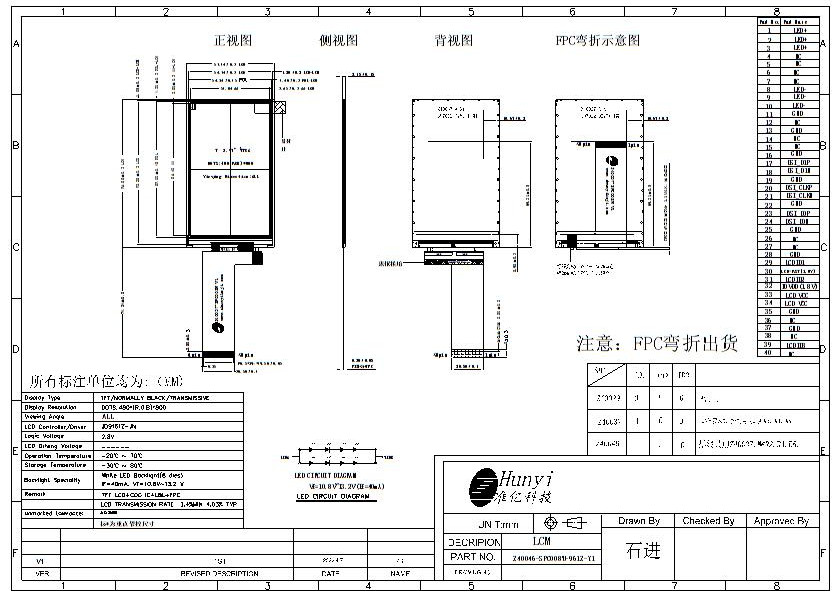

No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.97 | inch |
2 | Display Resolution | 480 (H) × RGB × 800 (V） | pixels |
3 | Pixel Pitch | 108 (H) × 108 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 57.14 (W) × 96.85 (H) ×2.15 (T) | mm |
5 | LCD Outline Dimension | 54.74 (W) × 93.35 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 51.84 (W) × 86.40 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9161Z-JN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.03% Min: 3.4% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |
14 | FPC Version | Z40037-SPC008W V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/4 Series 2 Parallel (8 lights in total) | - |
19 | Luminance | 400 | nit |
20 | Weight | 0.019 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-3 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
4-7 | NC | No Connection |
8-10 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
11 | GND | Ground |
12 | NC | No Connection |
13 | GND | Ground |
14-15 | NC | No Connection |
16 | GND | Ground |
17 | DSI_D1P | Positive MIPI differential data input |
18 | DSI_D1N | Negative MIPI differential data input |
19 | GND | Ground |
20 | DSI_CLKP | Positive MIPI differential CLOCK input |
21 | DSI_CLKN | Negative MIPI differential CLOCK input |
22 | GND | Ground |
23 | DSI_D0P | Positive MIPI differential data input |
24 | DSI_D0N | Negative MIPI differential data input |
25 | GND | Ground |
26-27 | NC | No Connection |
28 | GND | Ground |
29 | LCDID1 | LCM ID PIN |
30 | LCD_RST | LCM RESET PIN (1.8V) |
31 | LCDID2 | LCM ID PIN |
32 | IOVDD | I/O POWER SUPPLY (1.8V） |
33-34 | LCD_VCC | POWER SUPPLY (2.8V) |
35 | GND | Ground |
36 | NC | No Connection |
37 | GND | Ground |
38 | NC | No Connection |
39 | LCDID3 | LCM ID PIN |
40 | NC | No Connection |
