Größe: 4 Zoll
Auflösung: 480*800
Aktiver Bereich: 51,84*86,40mm
Schnitts telle: MIPI
Ansicht winkel: IPS
Helligkeit: 320 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

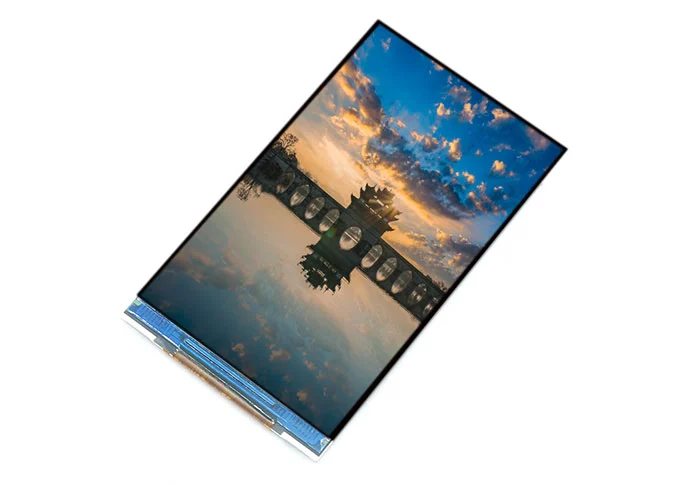

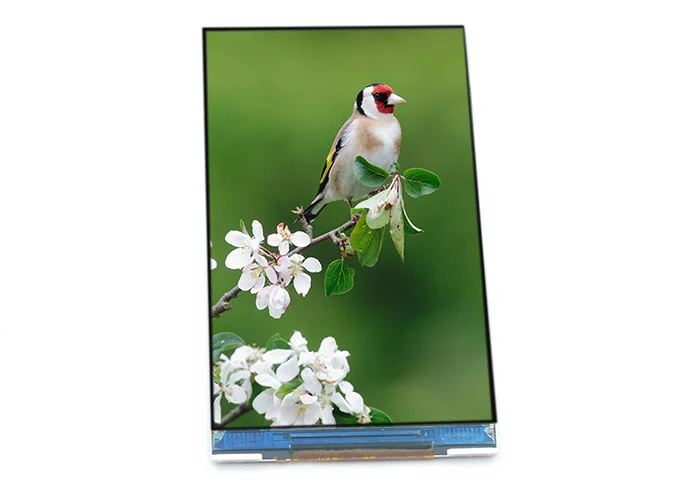

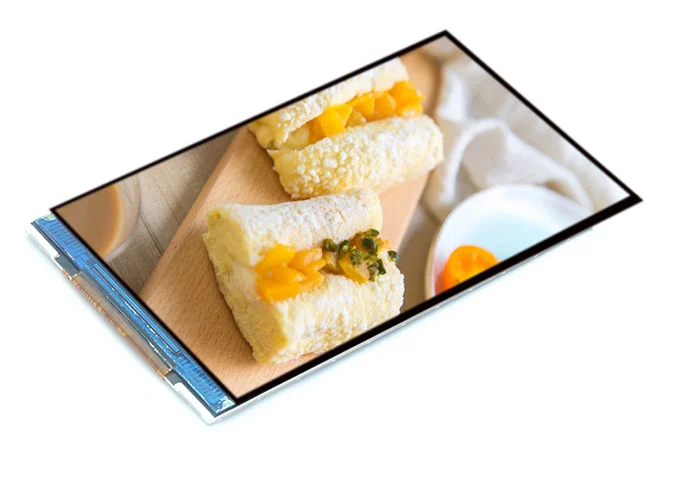

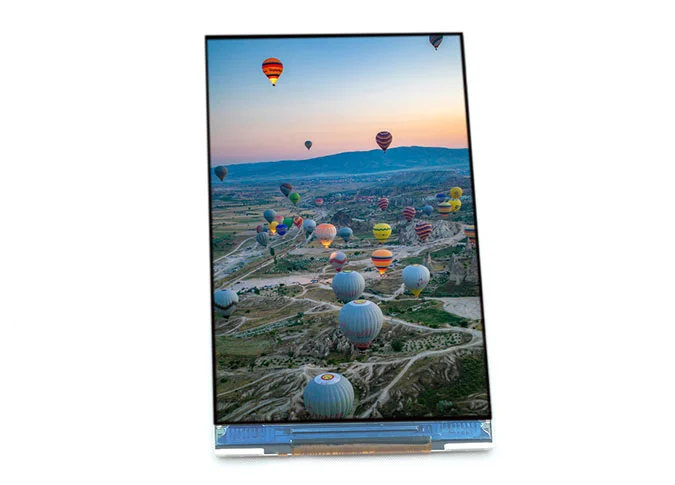

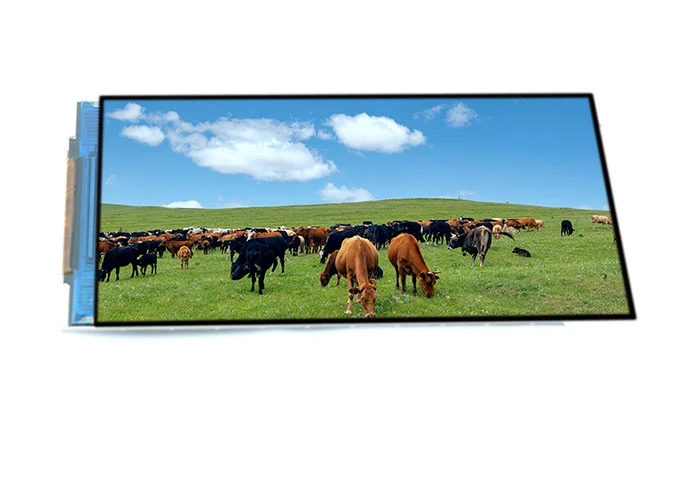

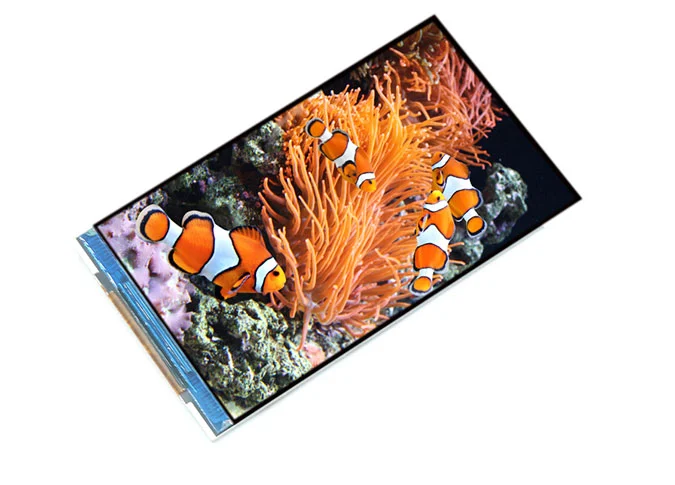

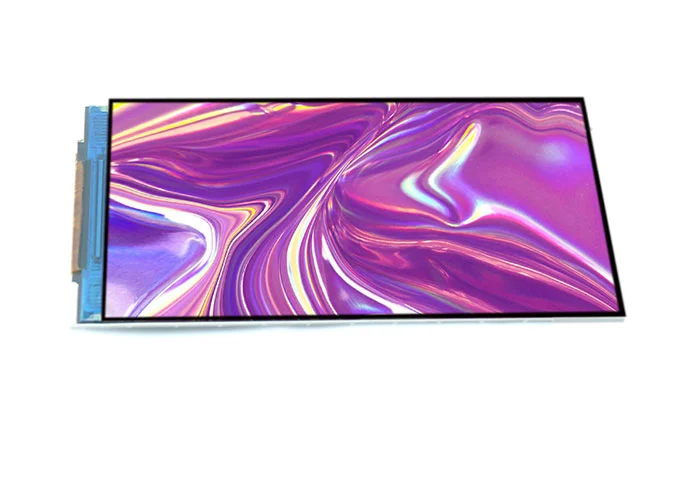

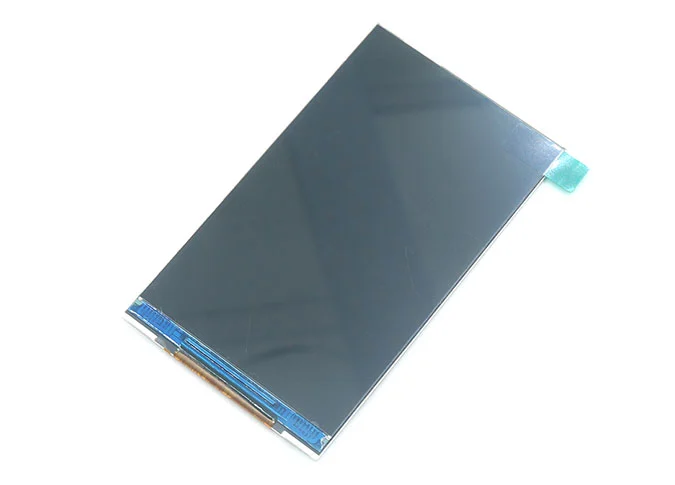

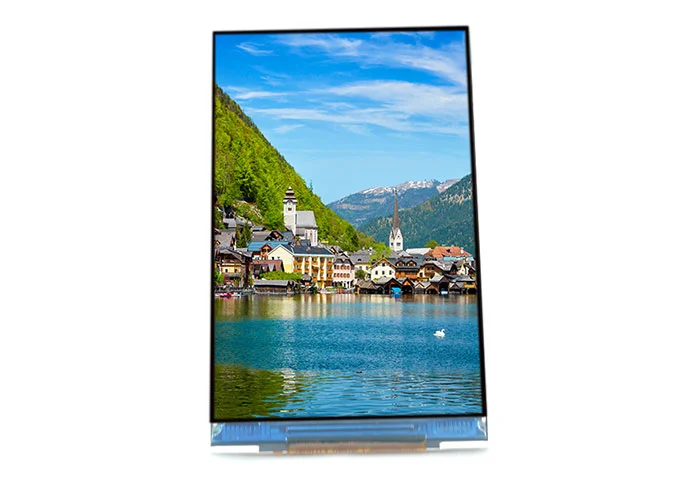

Z40045 ist eine farbige aktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit 480*800 Auflösung. Durch die IPS-Technik (In-Plane Switching) hat dieses 4 "LCD-Modul einen größeren Blickwinkel. Dieses LCD-Display ist eingebauter ST7701S Treiber IC. Dieses a-Si TFT LCDAmoled modulKommen mit MIPI-Schnitts telle, 320 cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Antriebs-IC-Schnitts telle, FPC, Touch-Panel, Hintergrund beleuchtung usw., können wir zur Verfügung stellenCustom LCD-ModulFür dich.
Als einer der ProfisChina LCD-Hersteller, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der 4-Zoll-LCD-Bildschirm ist weit verbreitet in visueller Türklingel, E-Brieftasche, POS, Game-Player, kosmetisches Instrument, Haushalts gerät, QRcode-Scanner, Infrarot temperatur, Übersetzer, Smart Home, industrie-Handheld, Outdoor, HMI, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 800 (V） | pixels |
3 | Pixel Pitch | 108 (H) × 108 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 55.44 (W) × 96.15 (H) ×1.71 (T) | mm |
5 | LCD Outline Dimension | 54.74 (W) × 9335 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 51.84 (W) × 86.40 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9161Z-JN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.03% Min: 3.4% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |

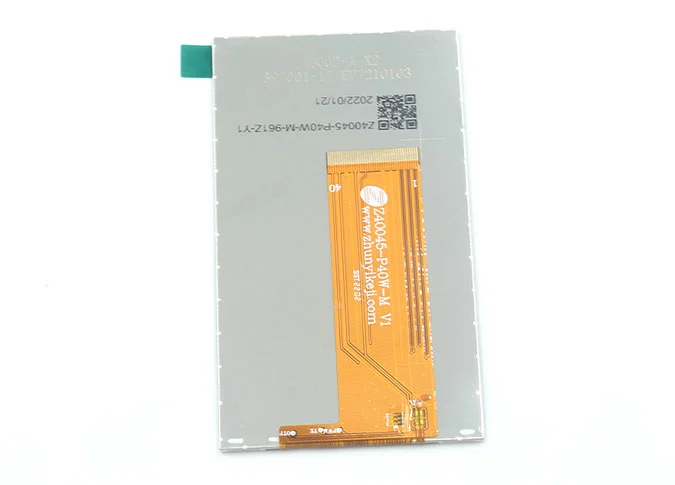

14 | FPC Version | Z40045-P40W-M V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 8 Parallel (8 lights in total) | - |
19 | Luminance | 320 | nit |
20 | Weight | 0.018 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | TDP0 | Positive MIPI differential data input |
3 | TDN0 | Negative MIPI differential data input |
4 | GND | Ground |
5 | TDP1 | Positive MIPI differential data input |
6 | TDN1 | Negative MIPI differential data input |
7 | GND | Ground |
8 | TCP | Positive MIPI differential CLOCK input |
9 | TCN | Negative MIPI differential CLOCK input |
10 | GND | Ground |
11 | TDP2(NC) | Positive MIPI differential data input (No Connection) |
12 | TDN2(NC) | Negative MIPI differential data input (No Connection) |
13 | GND | Ground |
14 | TDP3(NC) | Positive MIPI differential data input (No Connection) |
15 | TDN3(NC) | Negative MIPI differential data input (No Connection) |
16-17 | GND | Ground |
18-23 | NC | No Connection |
24 | RESET | LCM RESET PIN |
25-26 | NC | No Connection |
27 | GND | Ground |
28-29 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
30 | GND | Ground |
31 | NC | No Connection |
32-33 | GND | Ground |
34 | NC | No Connection |
35-36 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
37 | GND | Ground |
38-39 | VCC | POWER SUPPLY (2.8V） |
40 | NC | No Connection |
Zhunyi Technologie achtet auf die Qualität und den Service. Willkommen, um uns zu besuchen und Hände für eine erfolgreiche Zukunft zu verbinden.
