Größe: 3,4 Zoll
Auflösung: 480*480
Schnitts telle: SPI RGB/MIPI
Ansicht winkel: IPS
Helligkeit: 500 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

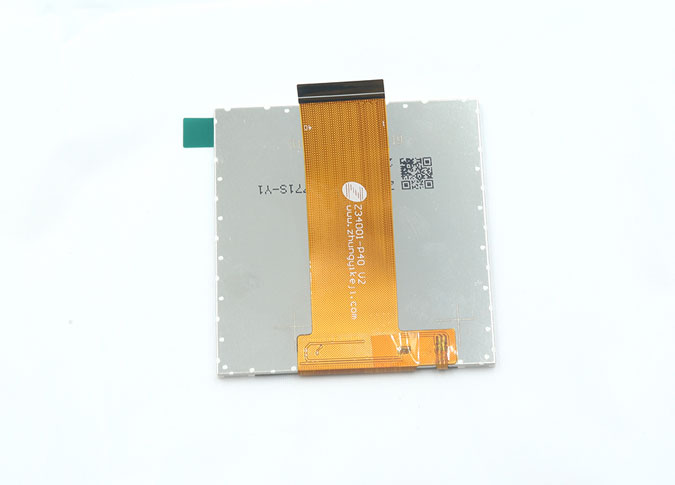

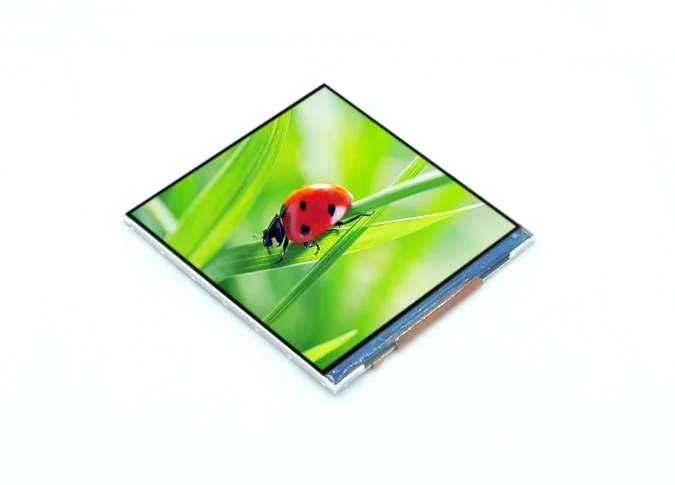

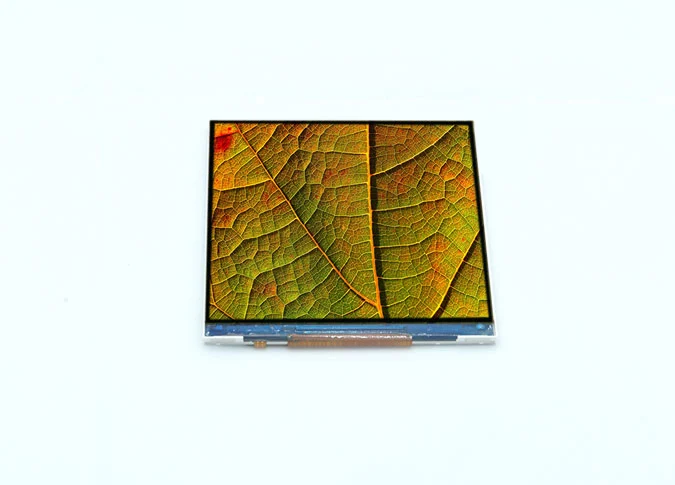

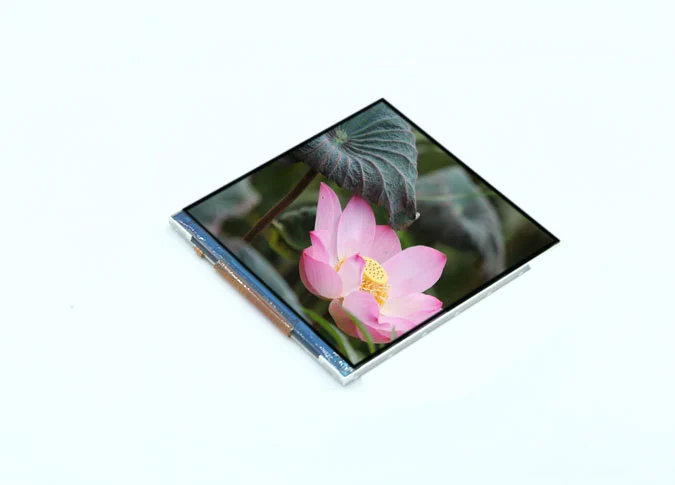

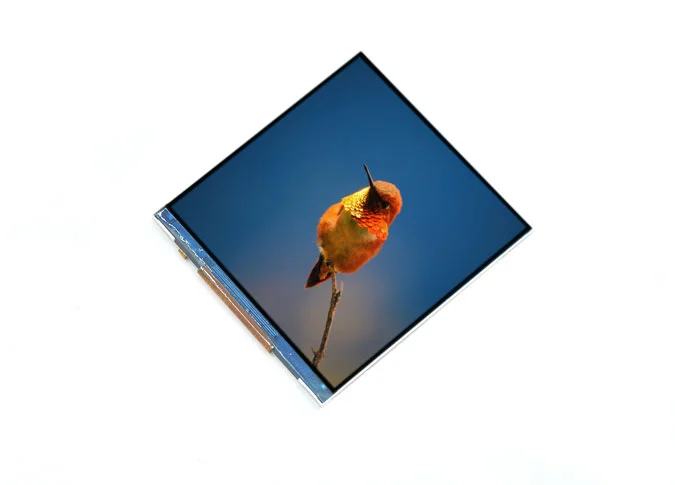

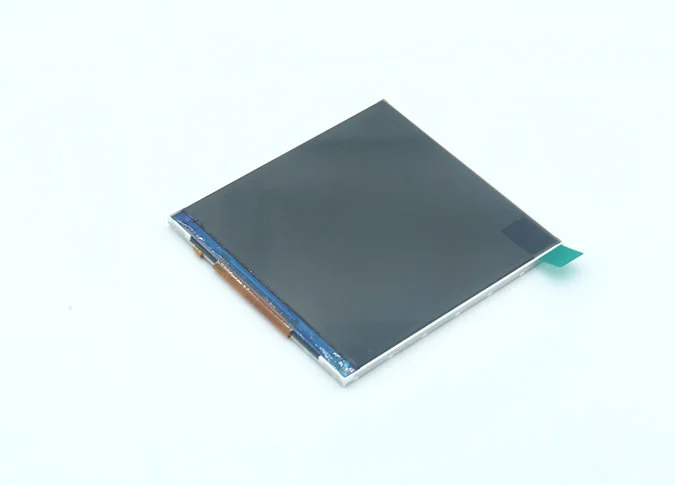

Z34001 ist eine farbaktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit einer Auflösung von 480*480. Durch die IPS-Technik (In-Plane Switching) hat dieses 3,4-Zoll-LCD-Modul einen größeren Blickwinkel. DieseQuadratisches LCD-PanelIst eingebauter ST7701S Treiber IC. Dieses a-Si TFT LCD-Modul kommt mit MIPI/SPI RGB-Schnitts telle, 500 cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Laufwerk-IC-Schnitts telle, FPC, Touch-Panel, Hintergrund beleuchtung usw., als führenderCustom LCD-Bildschirm Hersteller, Wir können auch für Sie anpassen.
UnsereChina LCD-Bildschirm FabrikISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der 3,4 Zoll große quadratische LCD-Bildschirm ist Smart Switchl, Armaturen brett kam, POS, Game-Player, Kosmetik instrument, Haushalts gerät, QRcode-Scanner, Infrarot temperatur, Übersetzer, Musik-Player, Smart Home, industrie-Handheld, im Freien, usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.4 | inch |
2 | Display Resolution | 480 (H) × RGB × 480 (V) | pixels |
3 | Pixel Pitch | 42 (H) × 126 (V) | um |
4 | LCM Outline Dimension (Without FPC） | 65.72 (W) × 69.64 (H) × 2.45 (T) | mm |
5 | LCD Outline Dimension | 64.32 (W) × 67.84 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 60.48 (W) × 60.48 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5.3% Min: 4.5% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
14 | FPC Version | Z34001-A-X1 | - |
15 | Interface | MIPI/RGB+SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 2 Parallel (12 lights in total) | - |
19 | Luminance | 500 | nit |
20 | Weight | 0.021 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | VCC | POWER SUPPLY (3.3V) |
4 | GND | Ground |
5 | D0N | Negative MIPI differential data input |
6 | D0P | Positive MIPI differential data input |
7 | GND | Ground |
8 | CLKN | Negative MIPI differential CLOCK input |
9 | CLKP | Positive MIPI differential CLOCK input |
10 | GND | Ground |
11 | D1N | Negative MIPI differential data input |
12 | D1P | Positive MIPI differential data input |
13-33 | GND | Ground |
34 | RESET | LCM RESET PIN |
35-37 | GND | Ground |
38 | VCC | POWER SUPPLY (3.3V) |
39 | GND | Ground |
40 | VCC | POWER SUPPLY (3.3V) |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | VCC | POWER SUPPLY (3.3V） |
4-13 | GND | Ground |
14 | VSYNC | Vertical sync. Signal in RGB I/F. |
15 | HSYNC | Horizontal sync. Signal in RGB I/F. |
16 | DOTCLK | Pixel clock signal in RGB I/F |
17 | DE | Data enable signal in RGB I/F DE mode. |
18-33 | DB0-DB15 | Data bus (DB0-DB4: B0-B4, DB5-DB10: G0-G5, DB11-DB15: R0-R5) |
34 | RESET | LCM RESET PIN |
35 | CS | Chip Select input PIN |
36 | SCL | LCM SPI clock (SCL) clock (SCLK) |
37 | SDA | LCM SPI data (SDA) data input (MOSI) |
38 | GND | Ground |
39 | VCC | POWER SUPPLY (3.3V） |
40 | GND | Ground |
