Größe: 3 Zoll
Auflösung: 480*854
Schnitts telle: MIPI
Ansicht winkel: IPS
Helligkeit: 500 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

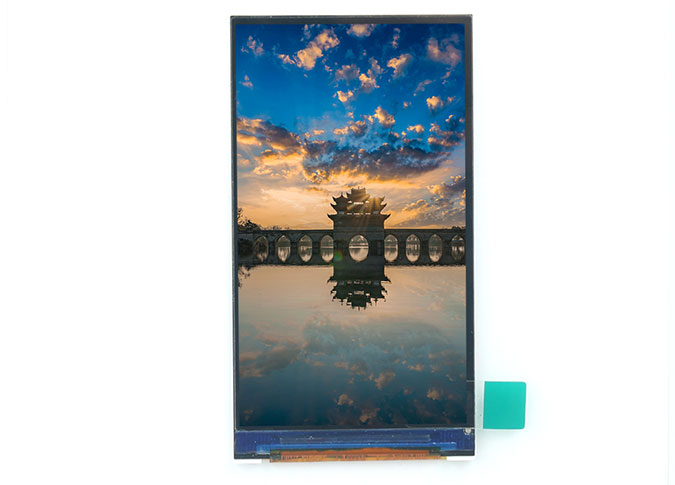

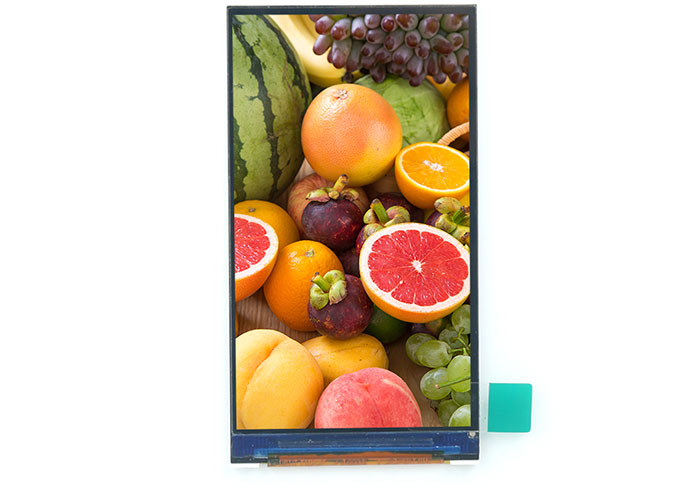

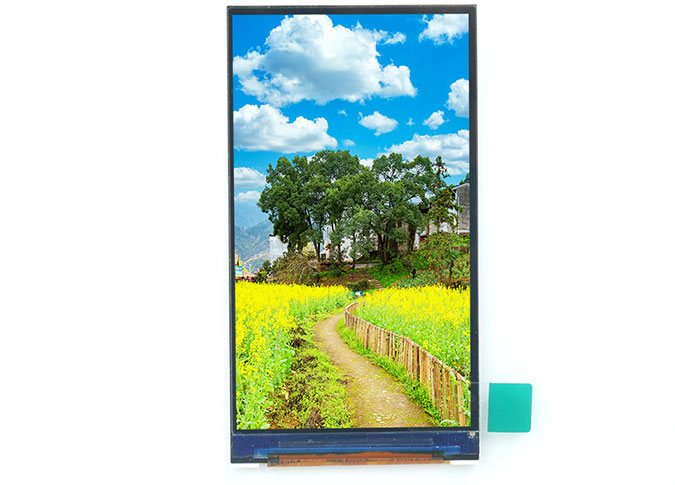

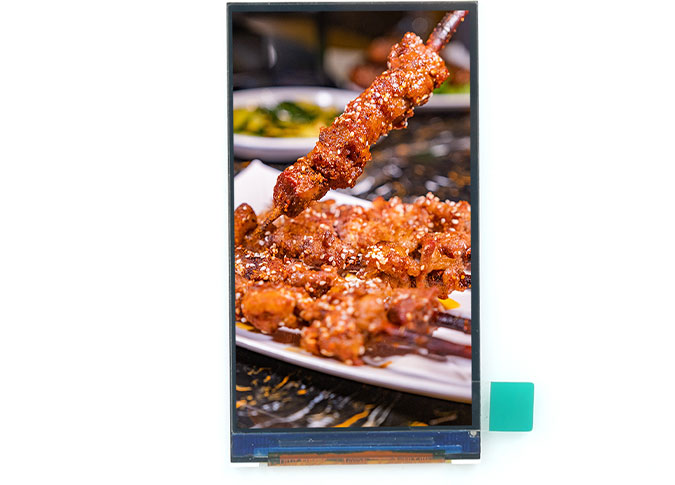

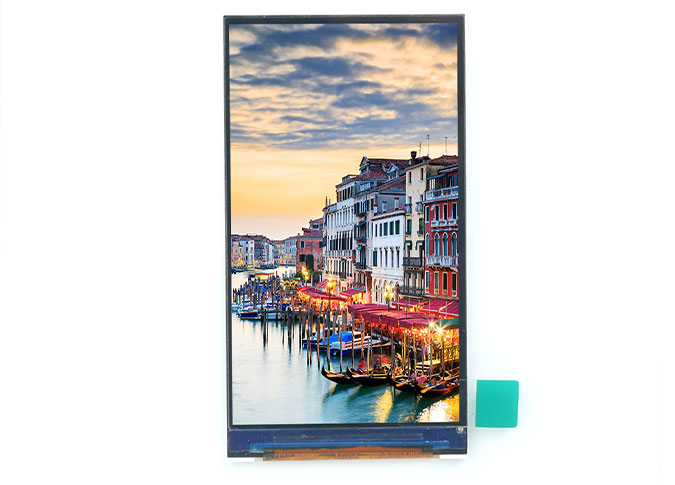

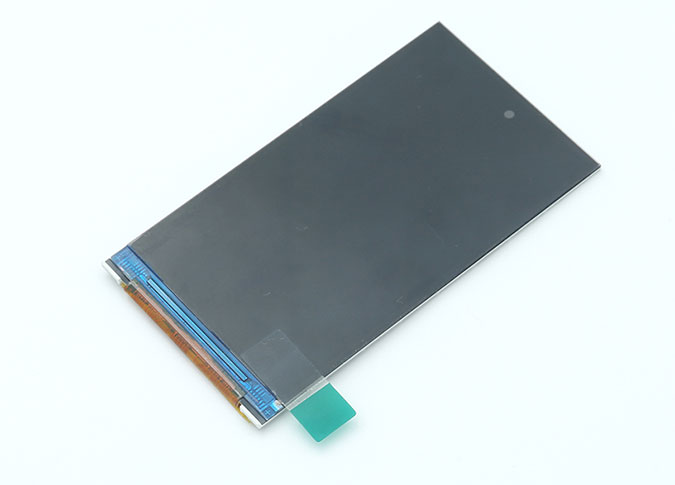

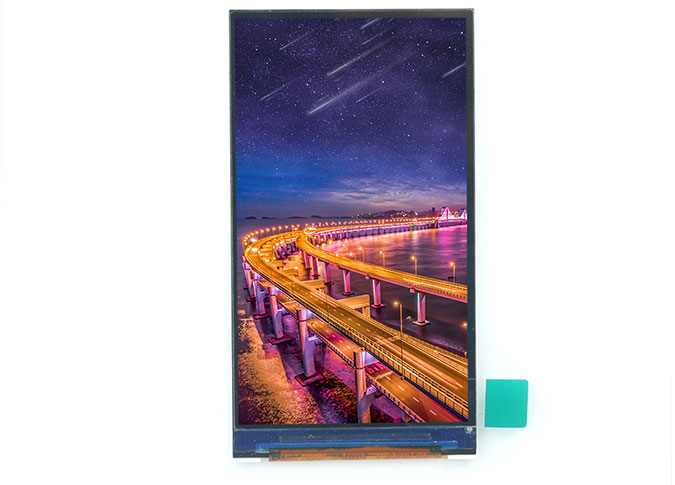

Z30082 ist eine farbaktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit einer Auflösung von 480*854. Durch die IPS-Technik (In-Plane Switching) hat dieses 3 "LCD-Modul einen größeren Blickwinkel. DieseHandheld-LCD-BildschirmIst eingebauter JD9161Z Treiber IC. Dieses a-Si TFT LCD-Modul kommt mit MIPI-Schnitts telle, 500 cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Laufwerk-IC-Schnitts telle, FPC, Touch-Panel, Hintergrund beleuchtung usw., alsKunden spezifischer LCD-Display-Lieferant, Wir können auch für Sie anpassen.
Als einer der führendenLCD-Display-Modul Fabriken, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der 3-Zoll-LCD-Bildschirm ist medizinisch, Armaturen brett kam, POS, Game-Player, Kosmetik instrument, Haushalts gerät, QRcode-Scanner, Infrarot temperatur, Übersetzer, Musik-Player, Smart Home, Industrie usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V） | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |

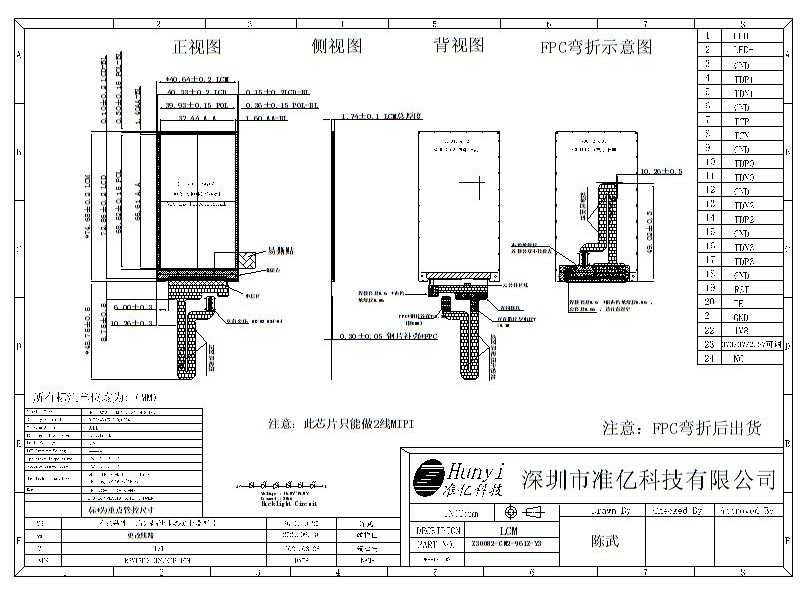

4 | LCM Outline Dimension (Without FPC） | 40.64 (W) × 74.68 (H) ×1.74 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 37.44 (W) × 66.61 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9161Z-JN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.5% Min: 3.1% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |

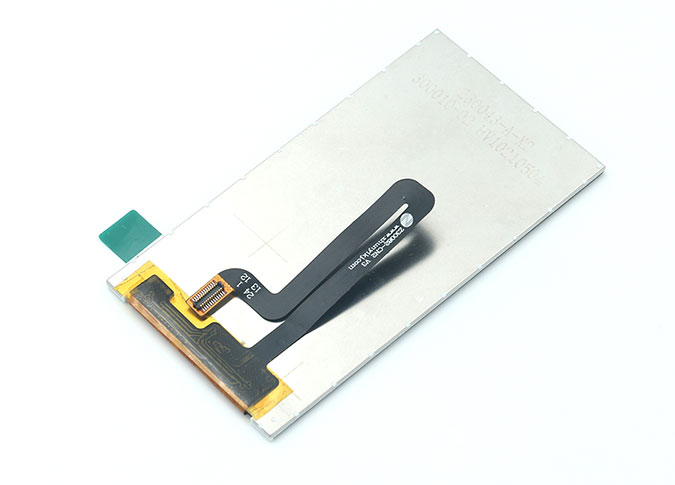

14 | FPC Version | Z30082-CN2 V3 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 510 | nit |
20 | Weight | 0.010 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
3 | GND | Ground |
4 | TDP1 | Positive MIPI differential data input |
5 | TDN1 | Negative MIPI differential data input |
6 | GND | Ground |
7 | TCP | Positive MIPI differential CLOCK input |
8 | TCN | Negative MIPI differential CLOCK input |
9 | GND | Ground |
10 | TDP0 | Positive MIPI differential data input |
11 | TDN0 | Negative MIPI differential data input |
12 | GND | Ground |
13 | TDN2 | Positive MIPI differential data input |
14 | TDP2 | Negative MIPI differential data input |
15 | GND | Ground |
16 | TDN3 | Positive MIPI differential data input |
17 | TDP3 | Negative MIPI differential data input |
18 | GND | Ground |
19 | RST | LCM RESET PIN |
20 | TE | Tearing Effect PIN |
21 | GND | Ground |
22 | 1V8 | I/O POWER SUPPLY (1.8V） |
23 | VCC | POWER SUPPLY (3.3V/3V/2.8V) |
24 | NC | No Connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
