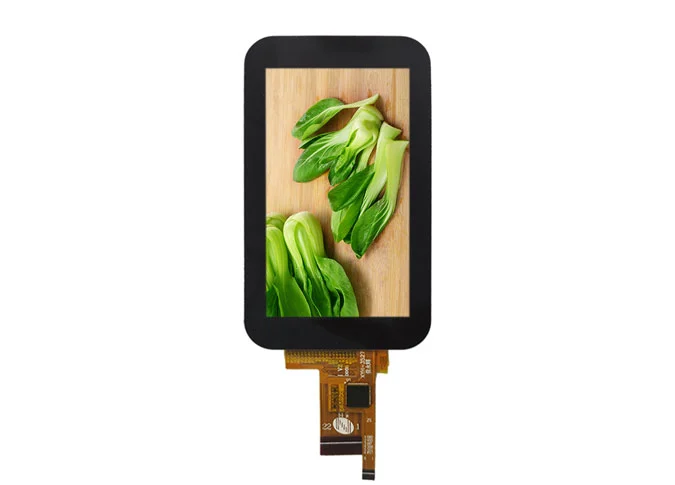

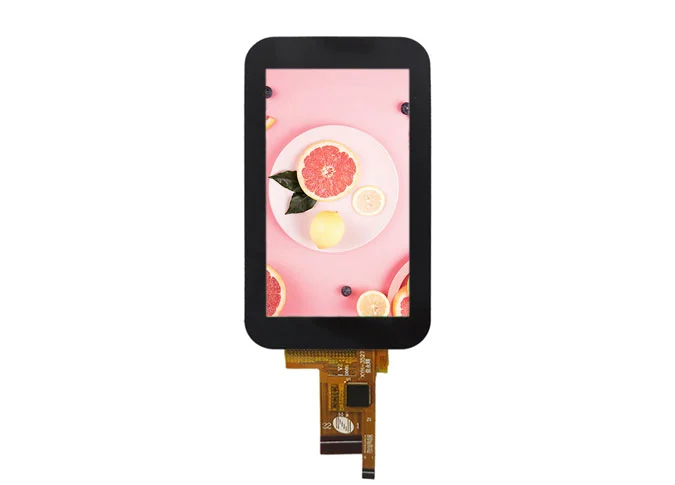

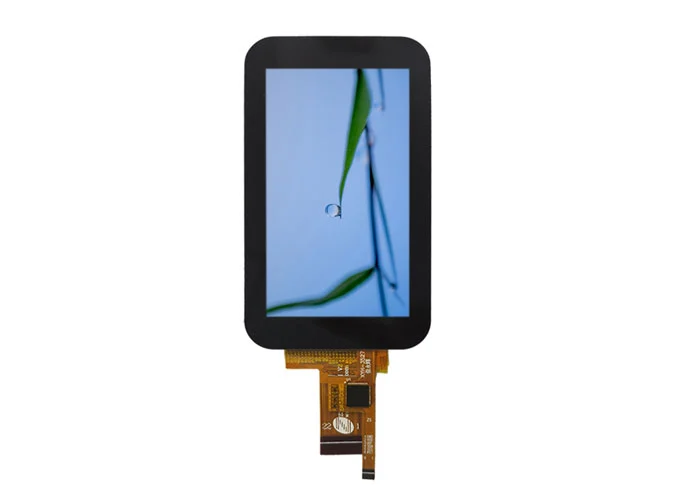

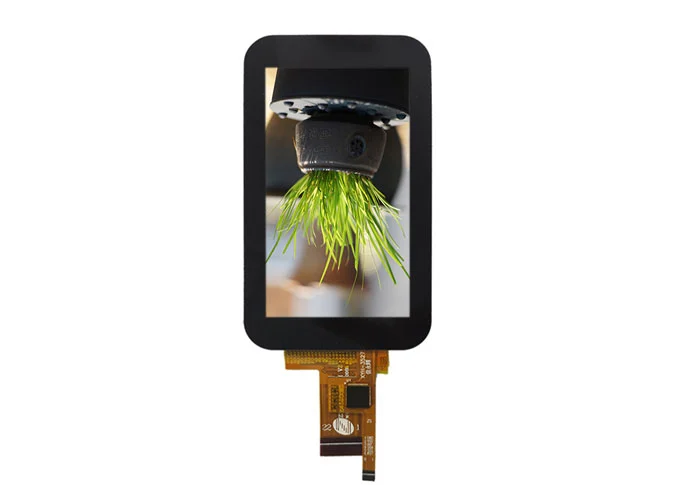

Größe: 3 Zoll
Auflösung: 480*854
LCD-Schnitts telle: MIPI
Touch-Schnitts telle: IIC
Touch Panel: Kapazitiv
Treiber IC: ST7701S
Touch-Controller: GT911
Ansicht winkel: IPS
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH
Z30070-ZC handelt sich um eine farbaktive Matrix-Dünnschicht transistor (TFT)-Flüssig kristall anzeige (LCD) mit kapazitivem Touch panel, QVGA 480*854. Dieses TFT-Touch-Display ist ein integrierter LCD-Treiber-IC ST7701S und ein GT911-Touch-Controller. Dieses a-SiQuadratisches TFT-LCD-ModulKommen mit MIPI und I2C schnitts telle. Mehrpunkt-Touch. G-Struktur.
Wenn Sie spezielle Anforderungen haben, wie Laufwerk IC, Schnitts telle, FPC, Touch panel, Hintergrund beleuchtung, Helligkeit, Farbe usw., alsCustom LCD-Display-Hersteller China, Wir können auch für Sie anpassen.
Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, das gesamte LCD-Display hat ROHS, REACH-Zertifizierung bestanden.
Dieser 3-Zoll-LCD-Touchscreen ist weit verbreitet in medizinischem Oxi meter, kosmetischem Instrument, Haushalts gerät, Übersetzer, Musik-Player, Smart Home, Industrie, Infrarot-Thermometer, Hämatometer usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V） | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 42.70 (W) × 74.70 (H) × 2.45 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 1.0 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 46.40 (W) × 78.574 (H) × 3.95 (T) | mm |
7 | LCD Active Area | 37.44 (W) × 66.61 (H） | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | ST7701S-G5 | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 3.5% Min: 3.1% | - |
14 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
15 | FPC Version | Z30070-P22F-M V1 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
20 | Luminance | TBD | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | GND | Ground |
3 | D0N | Negative MIPI differential data input |
4 | D0P | Positive MIPI differential data input |
5-6 | GND | Ground |
7 | CLKN | Negative MIPI differential CLOCK input |
8 | CLKP | Positive MIPI differential CLOCK input |
9 | GND | Ground |
10 | D1N | Negative MIPI differential data input |
11 | D1P | Positive MIPI differential data input |
12 | RESET | LCM RESET PIN |
13-14 | GND | Ground |
15 | IOVCC | I/O POWER SUPPLY |
16 | VCC | POWER SUPPLY |
17 | GND | Ground |
18 | TE | Tearing Effect PIN |
19 | GND | Ground |
20 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
21 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
22 | GND | Ground |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | TP_VDD | TP POWER SUPPLY |
2 | TP_RST | TP Reset PIN (1.8V) |
3 | TP_INT | TP Interrupt PIN (1.8V) |
4 | TP_SCL | TP I2C clock (SCL) clock (SCLK)(1.8V) |
5 | TP_SDA | TP I2C data (SDA) data input (MOSI)(1.8V) |
6 | GND | Ground |

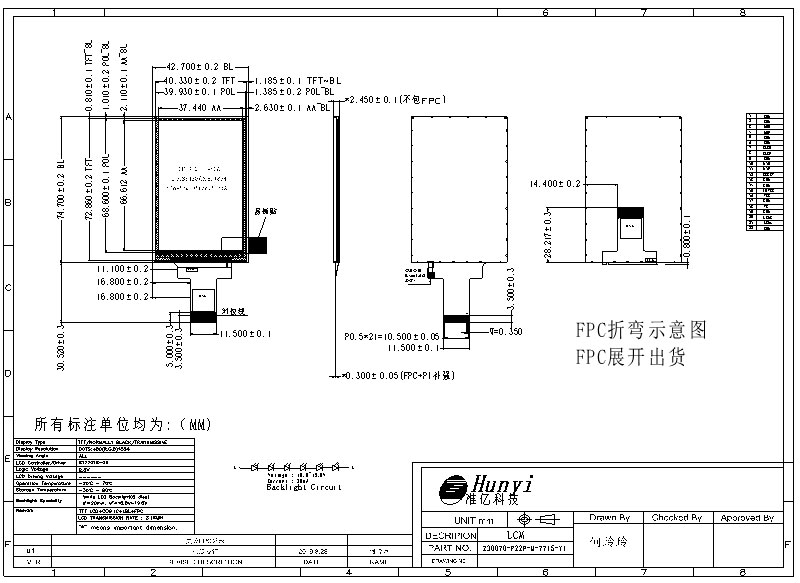

3.1 LCM

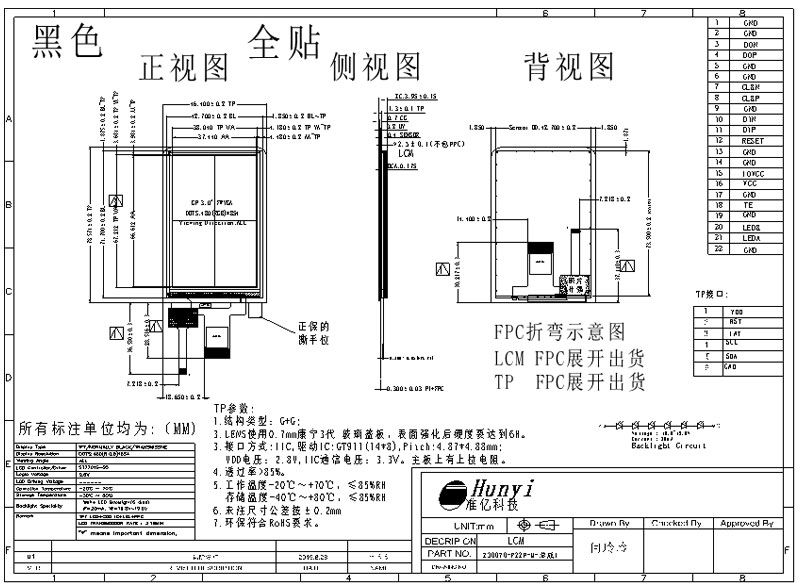

3.2 TLCM
Zhunyi Technologie achtet auf die Qualität und den Service. Willkommen, um uns zu besuchen und Hände für eine erfolgreiche Zukunft zu verbinden.
