Größe: 3 Zoll
Auflösung: 480*854
Schnitts telle: MIPI
Ansicht winkel: IPS
Helligkeit: 350 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

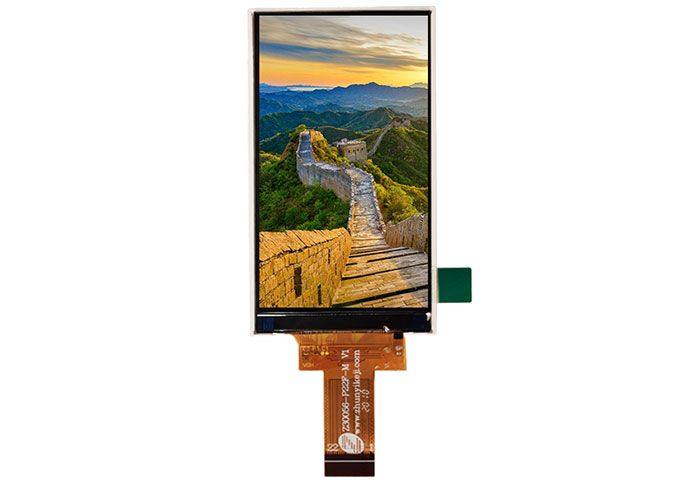

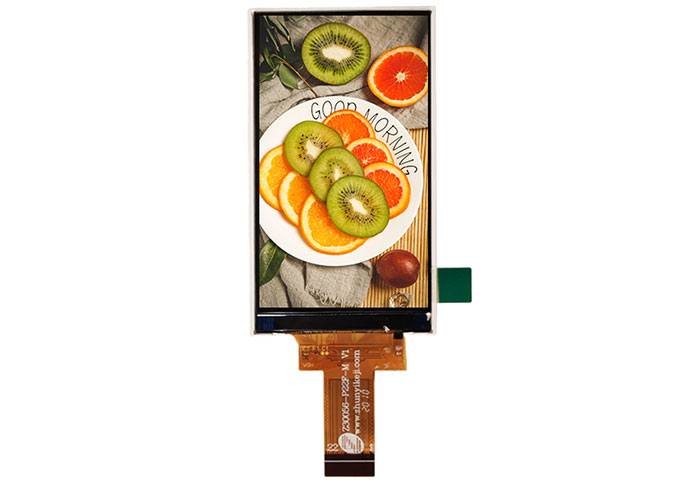

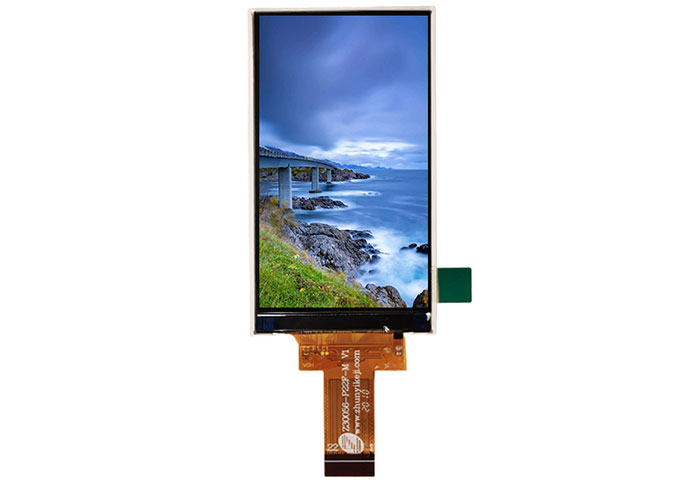

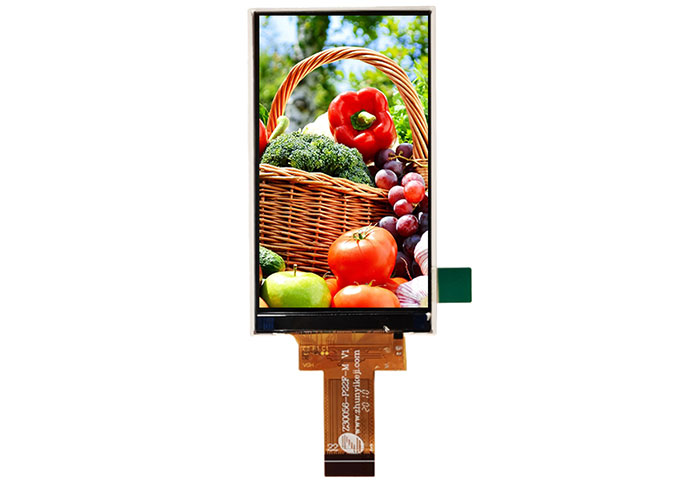

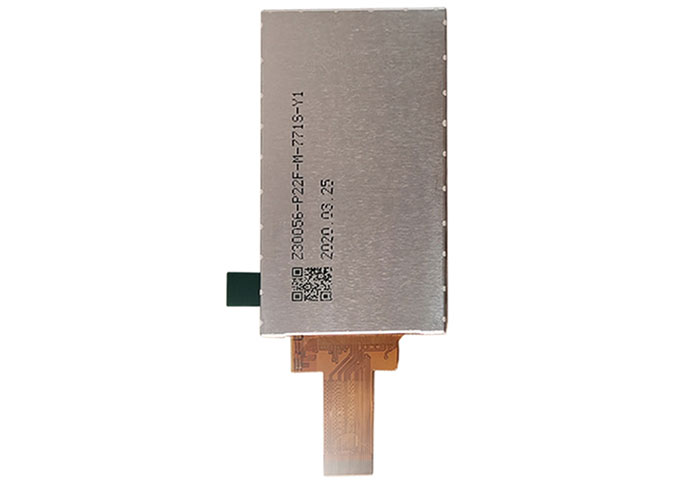

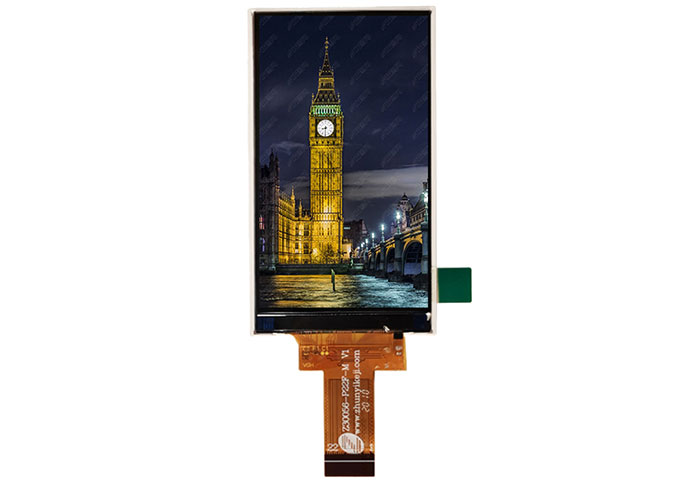

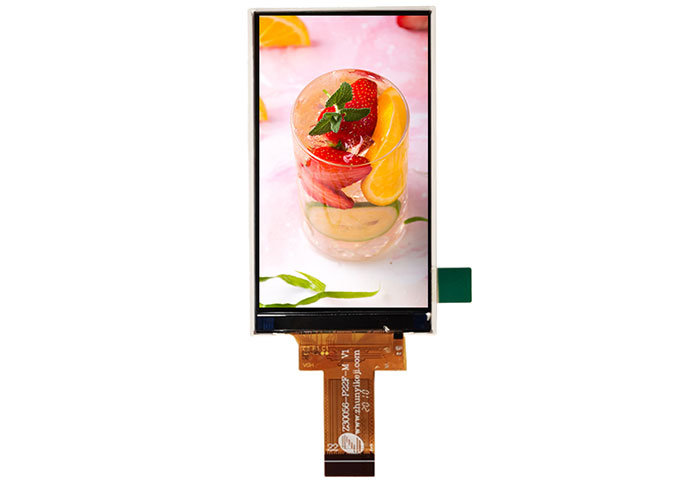

Z30056 ist eine farbaktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit einer Auflösung von 480*854. IPS (In-Plane Switching) Technik macht diese 3"Quadratisches TFT-LCD-ModulHaben einen breiteren Blickwinkel. Dieses LCD-Display ist eingebauter ST7701S Treiber IC. Dieses a-Si TFT LCD-Modul kommt mit MIPI-Schnitts telle, 350 cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Antriebs-IC-Schnitts telle, FPC, Touch-Panel, Hintergrund beleuchtung usw., können wir zur Verfügung stellenChina benutzer definierte LCD-AnzeigeFür dich.
Als einQuadratische LCD-Platte Fabrik, Unsere Fabrik führen ISO 9001:2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung
Die3 Zoll TFT LCD-BildschirmIst medizinisch, Dash kam, POS, Game-Player, Kosmetik instrument, Haushalts gerät, QRcode-Scanner, Übersetzer, Musik-Player, Smart Home, Industrie usw.
Item | Main Display | Unit |
Number of Pixels | 480 * RGB * 854 | Pixel |

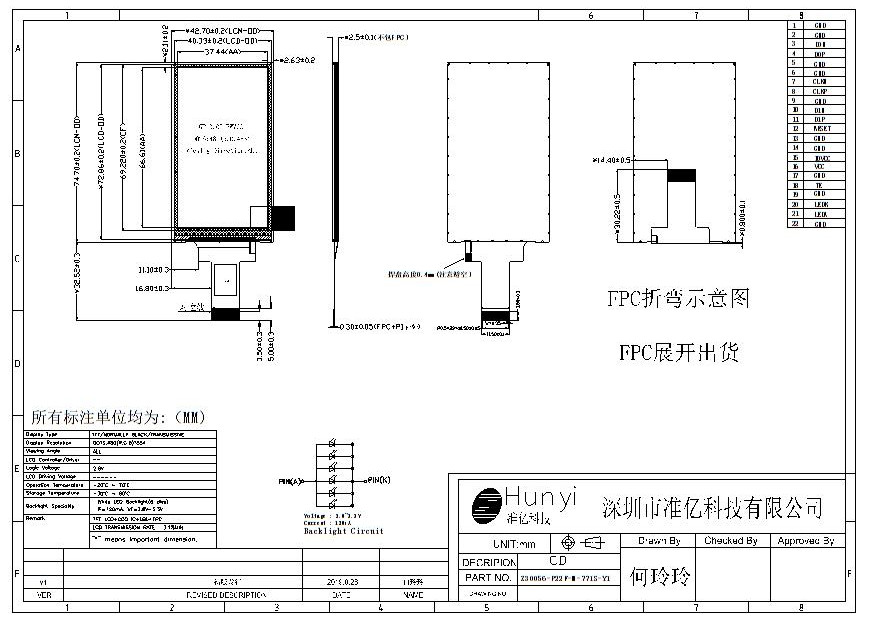

LCM Outline Dimension | 42.7 (W) * 74.7 (H) * 2.5 (T) | mm |
LCD Outline Dimension | 40.33 (W) * 72.86 (H) * 1.0 (T) | mm |
Active Area | 37.44 * 66.61 | mm |
Pixel Pitch | 0.026 * 0.078 | mm |
Display Mode | Normal Black | |
Pixel Arrangement | R.G.B Stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 3.5%; Min: 3.1% | |
LCD Contrast Ratio | Typ: 1000; Min: 800 | |
FPC Version | Z30056-P22F-M V1 | |
Interface | MIPI | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 6 parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | GND | Ground |
3 | D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
4 | D0P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
5 | GND | Ground |
6 | GND | Ground |
7 | CLKN | MIPI-DSI CLOCK differential signal input pin |
8 | CLKP | MIPI-DSI CLOCK differential signal input pin |
9 | GND | Ground |
10 | D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
11 | D1P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
12 | RES | Reset pin (1.8V） |
13 | GND | Ground |
14 | GND | Ground |
15 | IOVCC(1.8) | I/O POWER SUPPLY (1.8V） |
16 | VCC(2.8) | POWER SUPPLY (2.8V） |
17 | GND | Ground |
18 | TE | Serves TE (Tearing Effect ) pin on MPU interface |
19 | GND | Ground |
20 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
21 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
22 | GND | Ground |
