Größe: 3 Zoll
Auflösung: 480*854
Schnitts telle: SPI RGB
Ansicht winkel: IPS
Helligkeit: 400 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

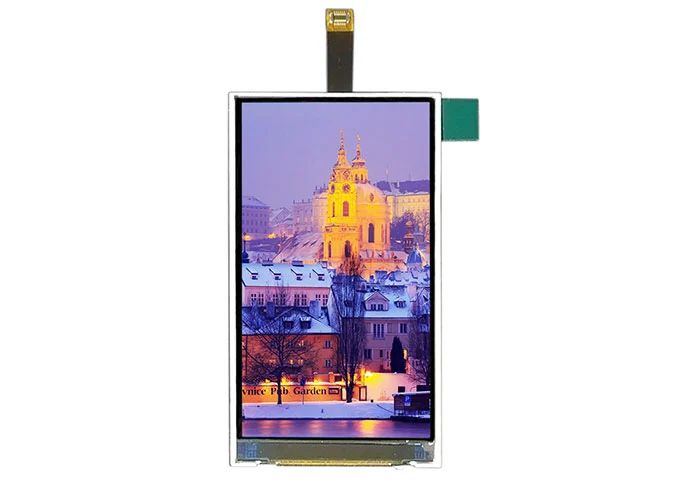

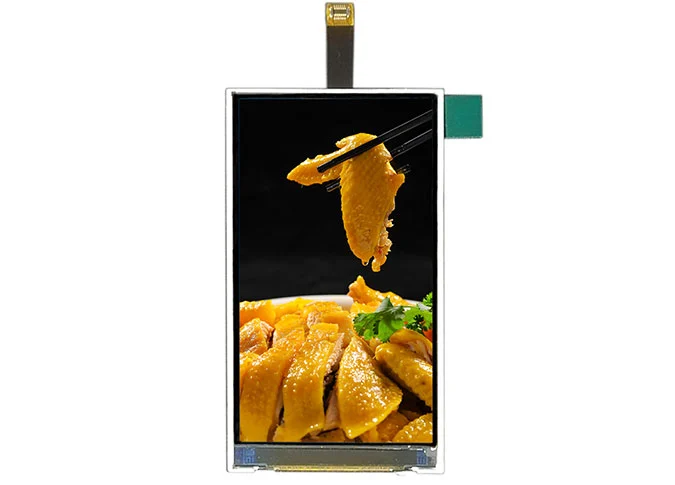

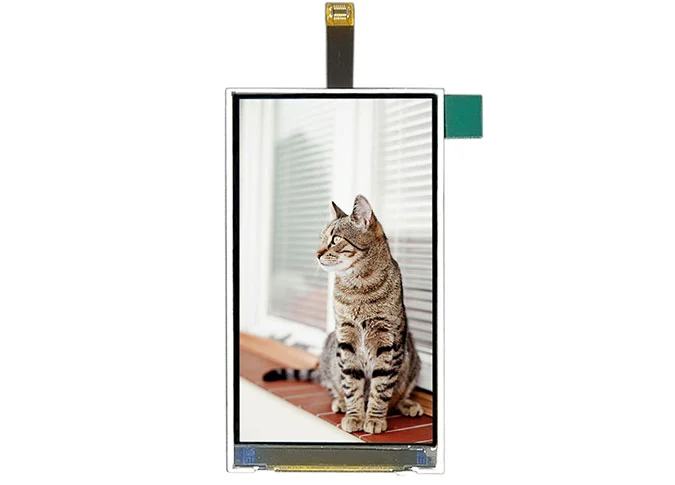

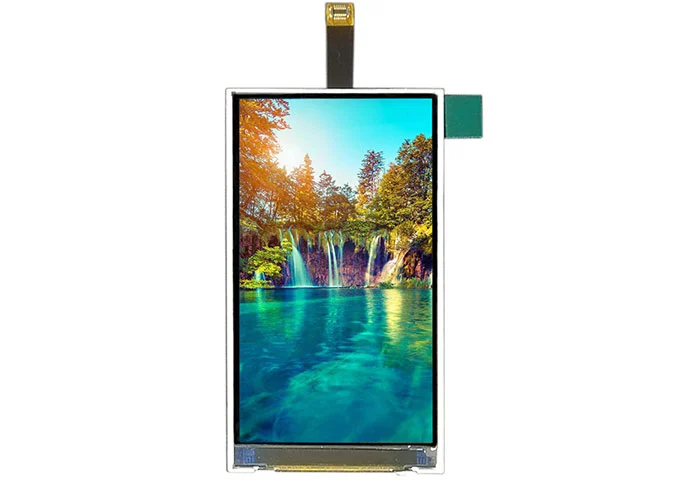

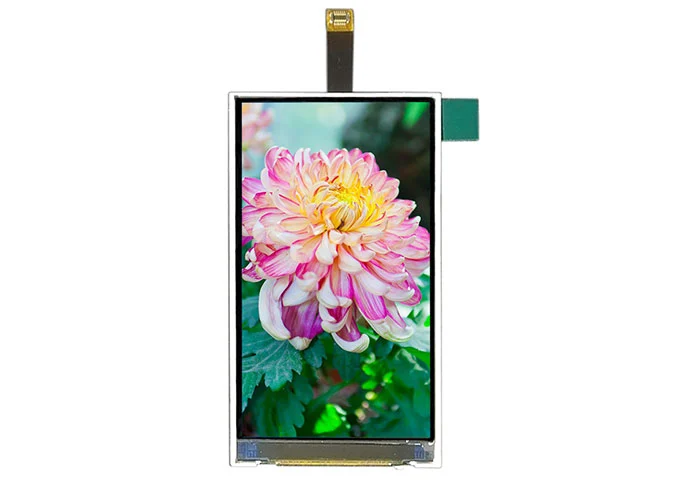

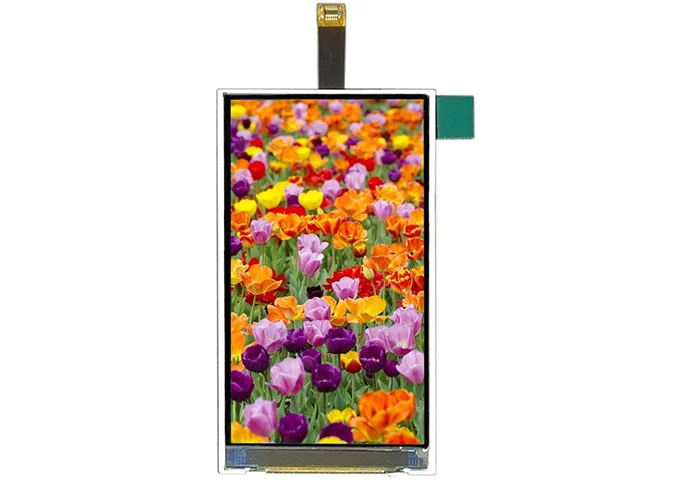

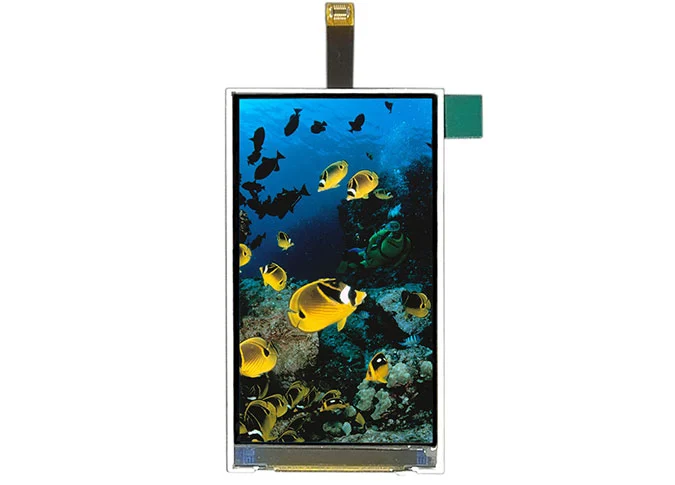

Z30052 ist eine farbige aktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit einer Auflösung von 480*854. Durch die IPS-Technik (In-Plane Switching) hat dieses 3 "LCD-Modul einen größeren Blickwinkel. Dieses LCD-Display ist eingebauter ST7701S Treiber IC. Dieses a-SiQuadratisches TFT-LCD-ModulKommen mit SPI RGB-Schnitts telle, 400 cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Laufwerk-IC-Schnitts telle, FPC, Touch-Panel, Hintergrund beleuchtung usw., alsKunden spezifischer LCD-Display-Lieferant, Wir können auch für Sie anpassen.
Als einer der führendenLCD-Display-Modul Fabriken, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der 3-Zoll-LCD-Bildschirm ist medizinisch, Dash kam, POS, Game-Player, Kosmetik instrument, Haushalts gerät, QRcode-Scanner, Übersetzer, Musik-Player, Smart Home, Industrie usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V） | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |

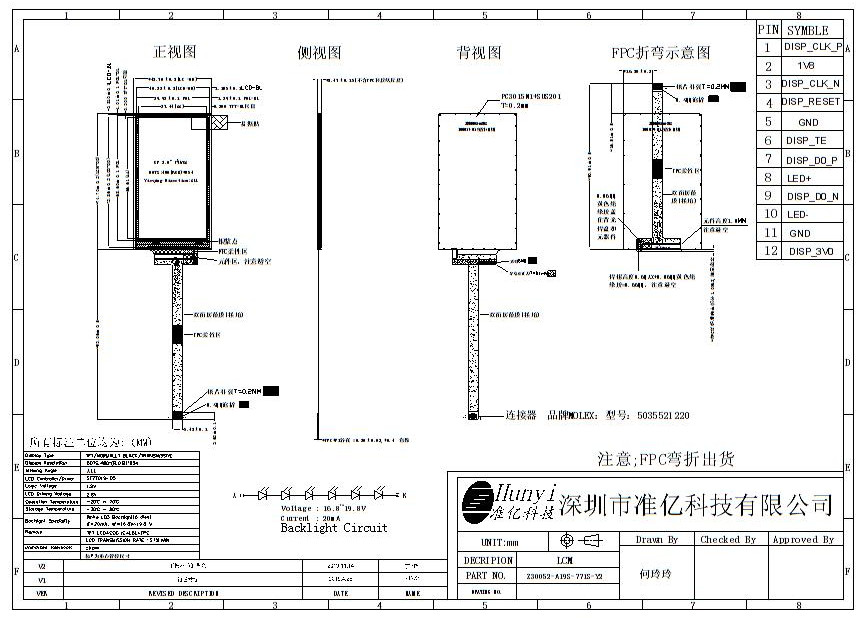

4 | LCM Outline Dimension (Without FPC） | 42.70 (W) × 74.70 (H) ×2.47 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 37.44 (W) × 66.61 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.5% Min: 3.1% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |

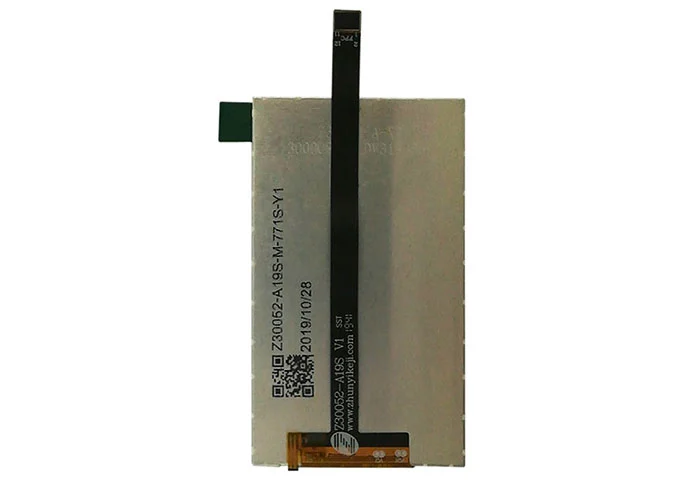

14 | FPC Version | Z30052-A19S V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 390 | nit |
20 | Weight | 0.015 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | DISP_CLK_P | Positive MIPI differential CLOCK input |
2 | 1V8 | POWER SUPPLY (1.8V） |
3 | DISP_CLK_N | Negative MIPI differential CLOCK input |
4 | DISP_RESET | LCM RESET PIN |
5 | GND | Ground |
6 | DISP_TE | Tearing Effect PIN |
7 | DISP_D0_P | Positive MIPI differential data input |
8 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
9 | DISP_D0_N | Negative MIPI differential data input |
10 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
11 | GND | Ground |
12 | DISP_3V0 | POWER SUPPLY (3V） |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
Zhunyi Technologie achtet auf die Qualität und den Service. Willkommen, um uns zu besuchen und Hände für eine erfolgreiche Zukunft zu verbinden.
