Größe: 2,8 Zoll
Auflösung: 240*320
Schnitts telle: MCU
Ansicht winkel: IPS
Helligkeit: 350 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

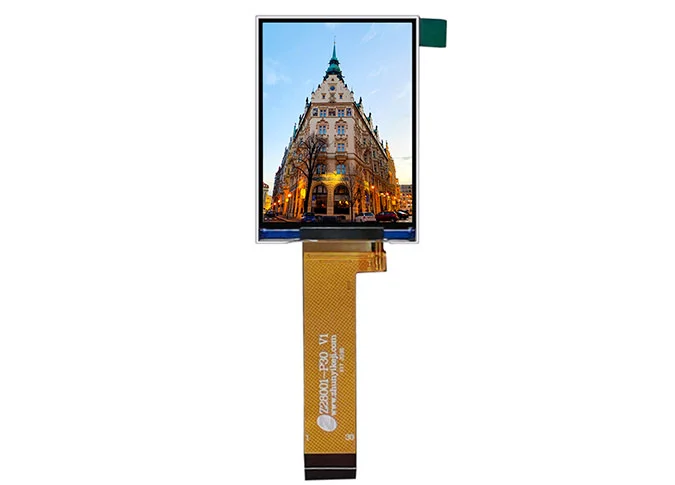

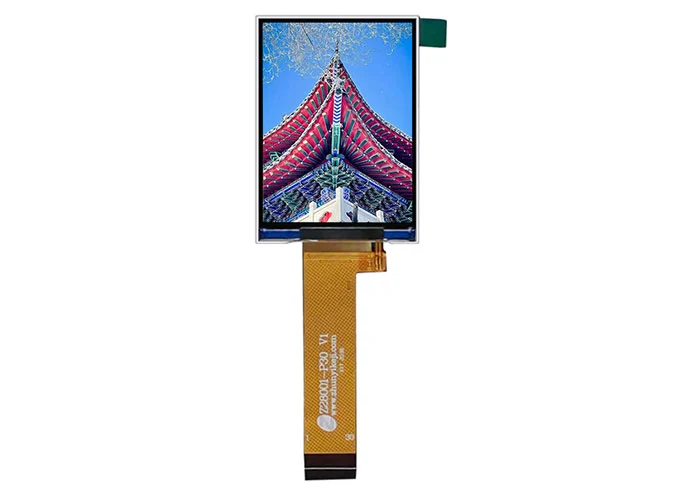

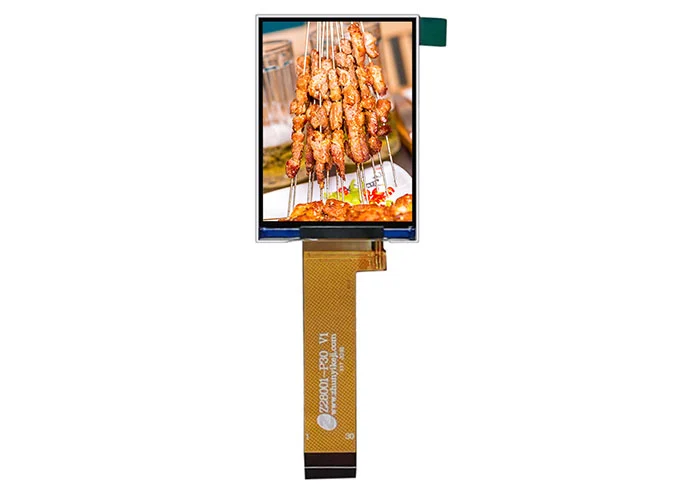

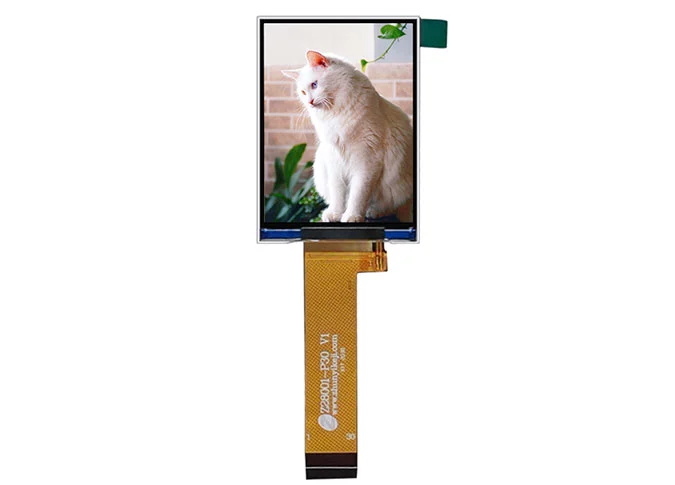

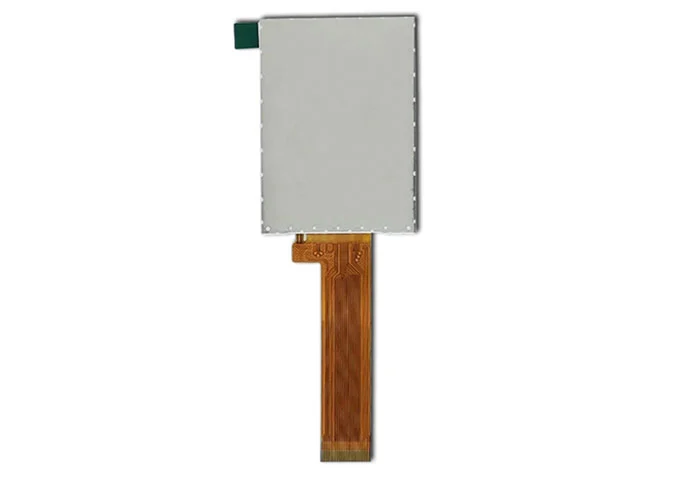

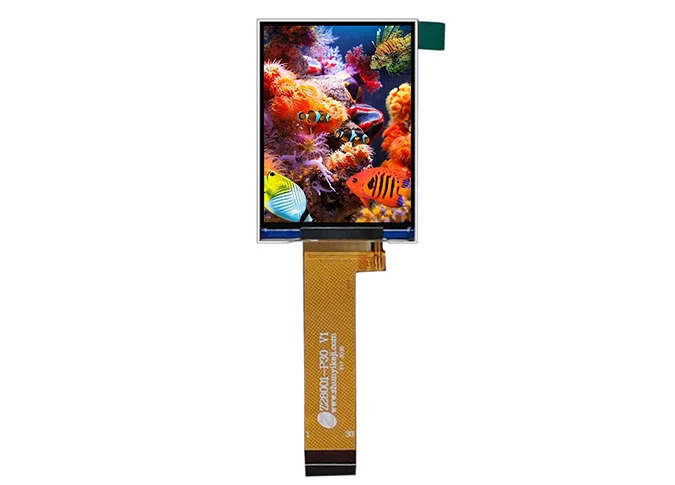

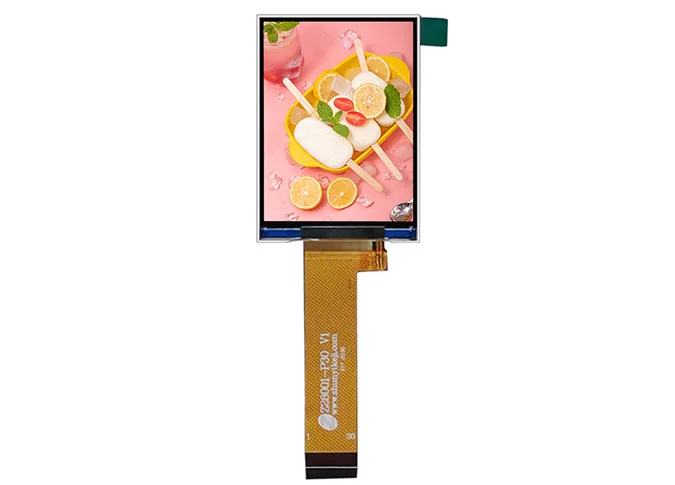

Z28001 ist eine farbaktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit 240*320 Auflösung. Durch die IPS-Technik (In-Plane Switching) hat dieses 2,8-Zoll-LCD-Modul einen größeren Blickwinkel. DieseGroßhandel LCD-Display-ModulIst eingebauter ST7789V Treiber IC. Dieses a-Si TFT LCD-Modul kommt mit MCU-Schnitts telle, 350 cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Laufwerk IC-Schnitts telle, FPC, Touch panel, Hintergrund beleuchtung usw., alsKunden spezifischer LCD-Display-Lieferant, Wir können auch für Sie anpassen.
UnsereAnzeige modul FabrikISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der 2,8-Zoll-LCD-Bildschirm ist medizinisches Oxi meter, kosmetisches Instrument, Haushalts gerät, Übersetzer, Musik player, Smart Home, Industrie usw.
Item | Main Display | Unit |
Number of Pixels | 240 * RGB * 320 | Pixel |

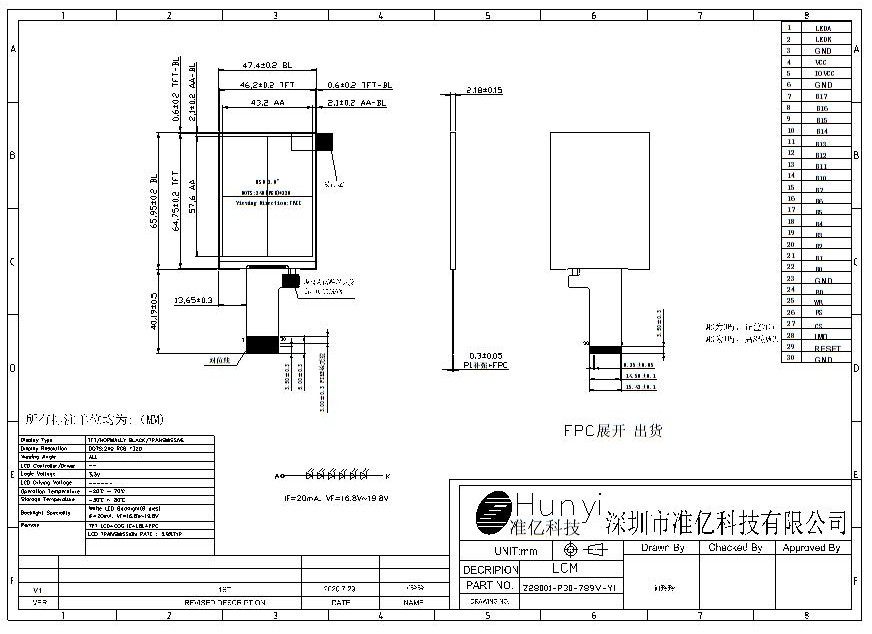

LCM Outline Dimension | 47.4 (W) * 65.95 (H) * 2.18 (T) | mm |
LCD Outline Dimension | 46.2 (W) * 64.75 (H) * 0.8 (T) | mm |
Active Area | 43.2 * 57.6 | mm |
Pixel Pitch | 0.180 * 0.180 | mm |
Display Mode | Normal Black | |
Pixel Arrangement | R.G.B Vertical Stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 3.9% | |
LCD Contrast Ratio | Typ: 800; Min: 600 | |
FPC Version | Z28001-P30 V1 | |
Interface | MCU | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 6 Parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | FUNCTION DES. |
1 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
2 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | GND | Ground |
4 | VDD | POWER SUPPLY (3.3V） |
5 | VDDI | POWER SUPPLY (1.8V） |
6 | GND | Ground |
7 | B17 | MCU parallel interface data bus. |
8 | B16 | MCU parallel interface data bus. |
9 | B15 | MCU parallel interface data bus. |
10 | B14 | MCU parallel interface data bus. |
11 | B13 | MCU parallel interface data bus. |
12 | B12 | MCU parallel interface data bus. |
13 | B11 | MCU parallel interface data bus. |
14 | B10 | MCU parallel interface data bus. |
15 | B7 | MCU parallel interface data bus. |
16 | B6 | MCU parallel interface data bus. |
17 | B5 | MCU parallel interface data bus. |
18 | B4 | MCU parallel interface data bus. |
19 | B3 | MCU parallel interface data bus. |
20 | B2 | MCU parallel interface data bus. |
21 | B1 | MCU parallel interface data bus. |
22 | B0 | MCU parallel interface data bus. |
23 | GND | Ground |
24 | RD | Read strobe signal. |
25 | WR | Write strobe signal. |
26 | RS | Ground |
27 | CS | Chip selection signal. |
28 | IM0 | IM0 0, 16 bit MCU (B0-B7, B10-B17) IM0 1, 8 bit MCU (B10-B17), B0-B7 connect GND |
29 | RESET | Reset Signal pin (1.8V） |
30 | GND | Ground |
