Größe: 2,4 Zoll
Auflösung: 240*320
Schnitts telle: MCU
Treiber IC: GC9306N
Blickwinkel: 12 Uhr
Helligkeit: 550 nits
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

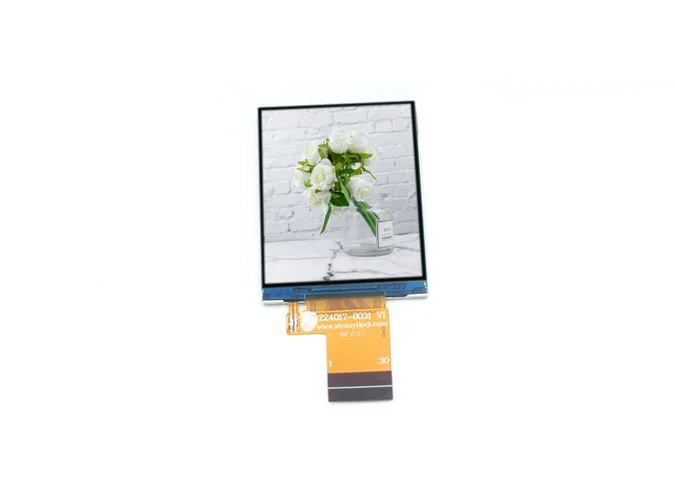

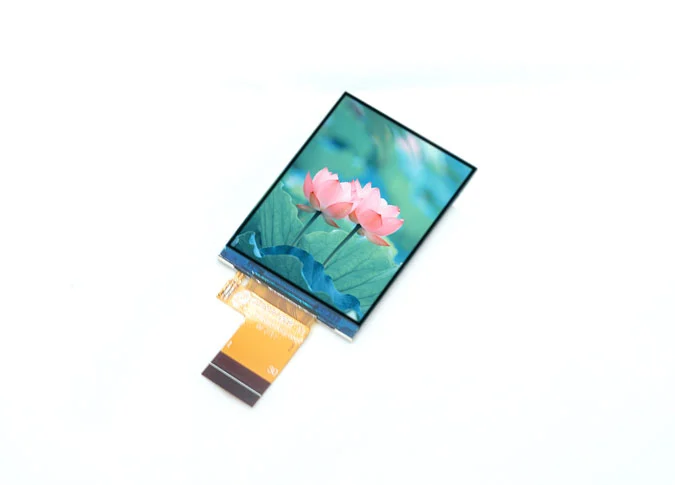

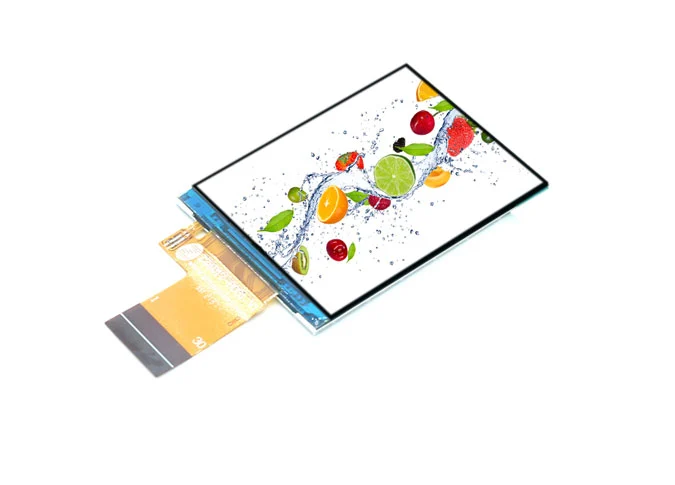

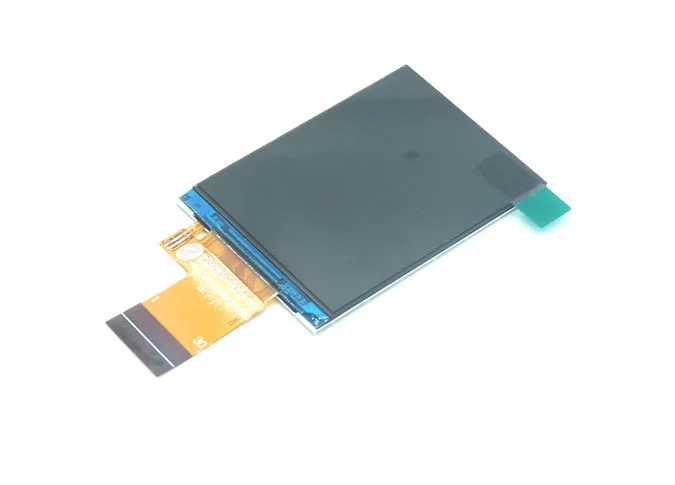

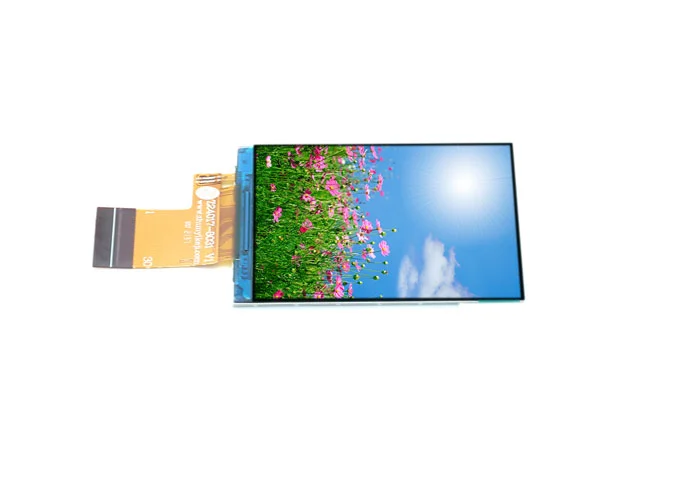

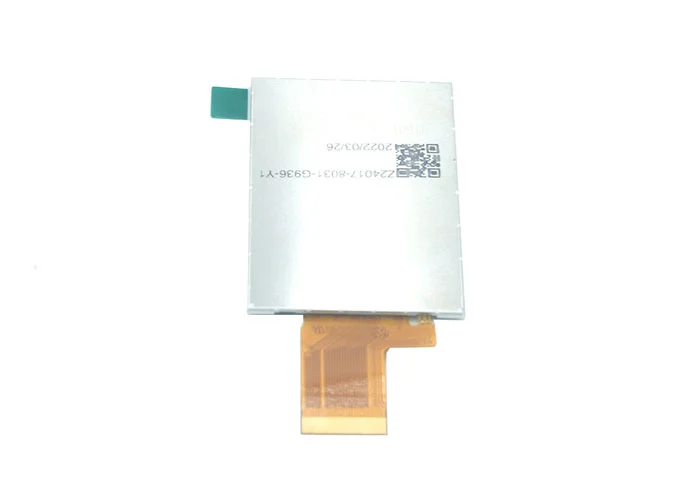

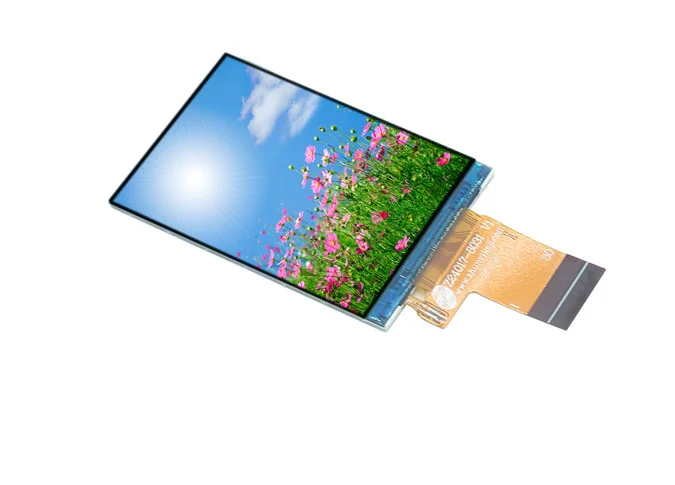

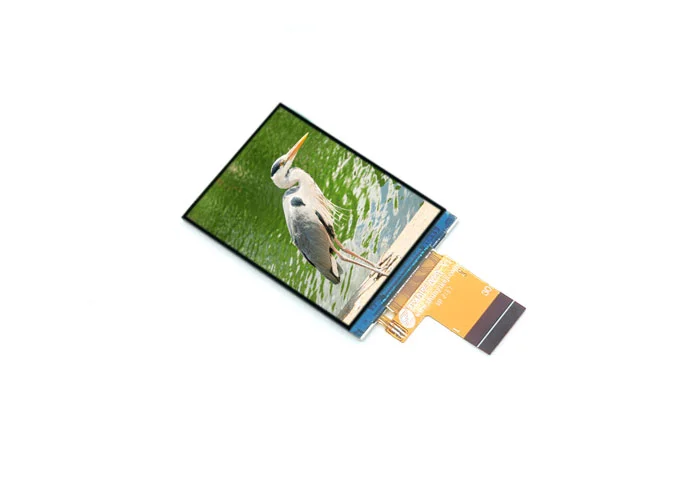

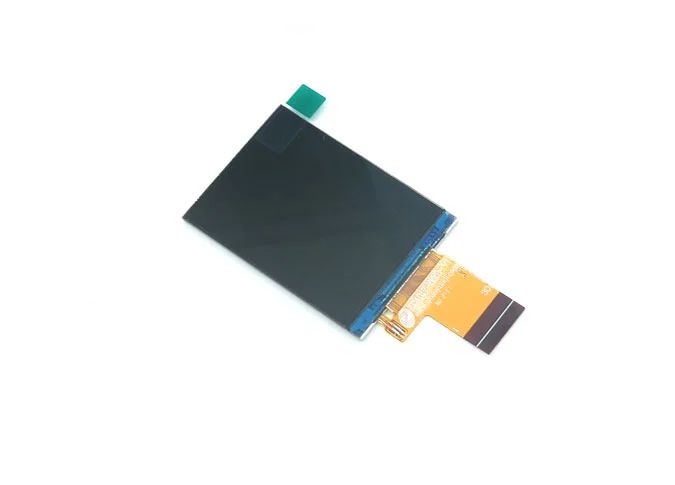

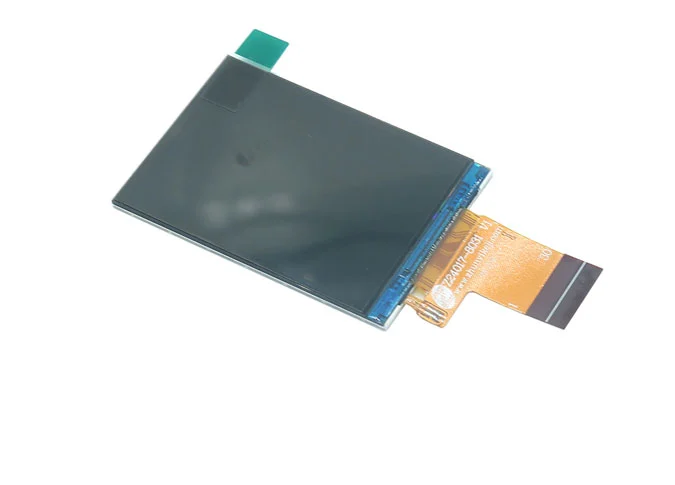

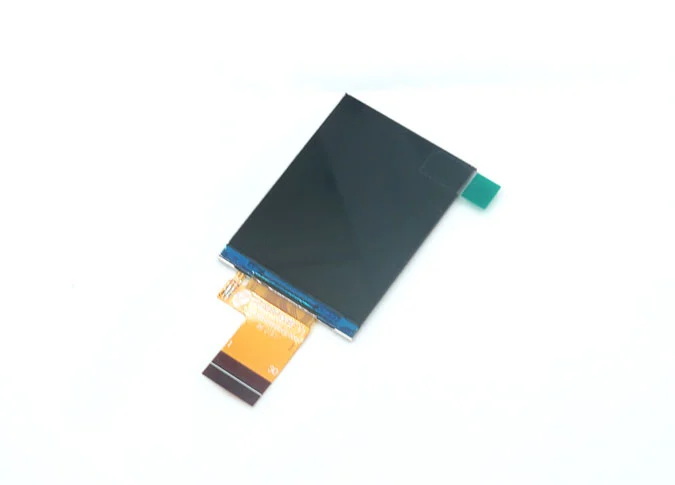

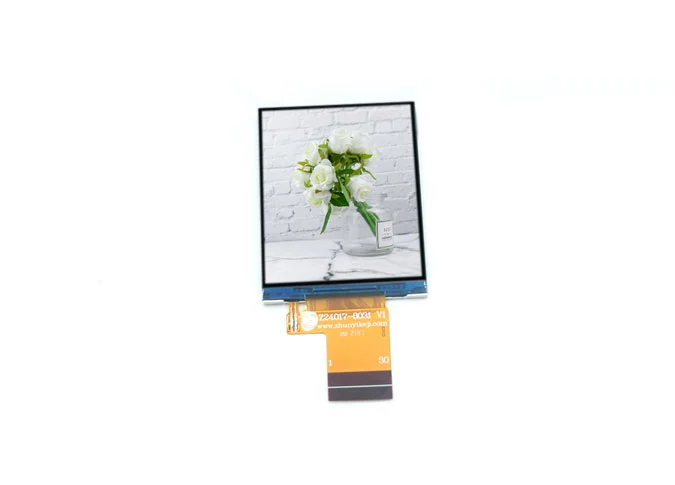

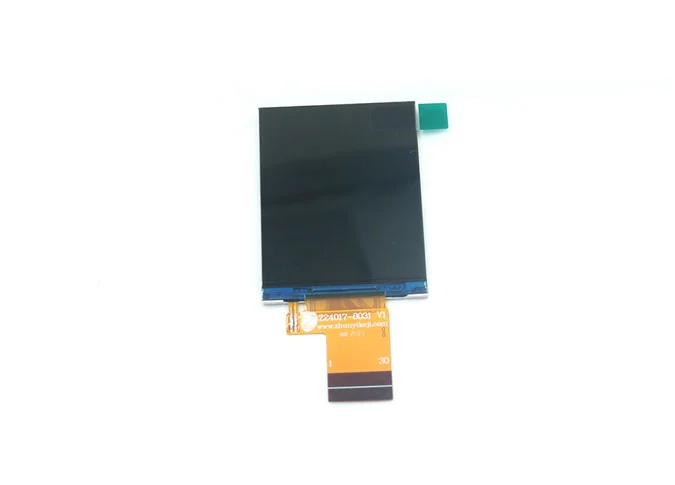

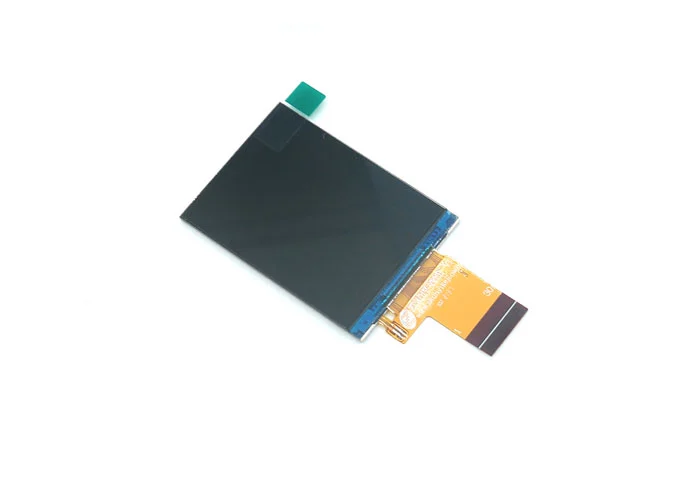

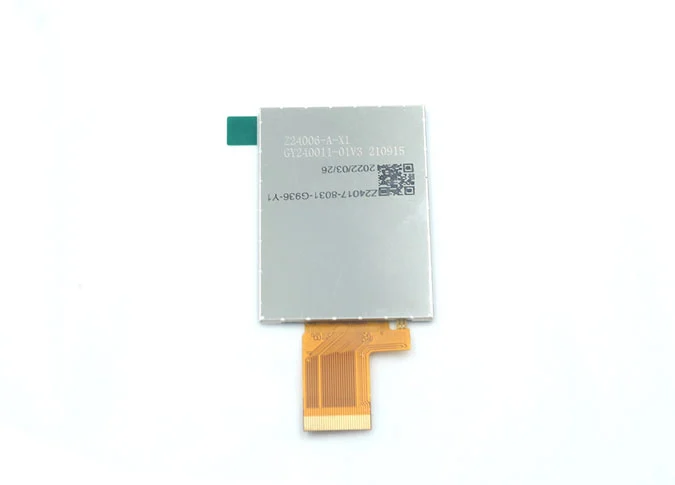

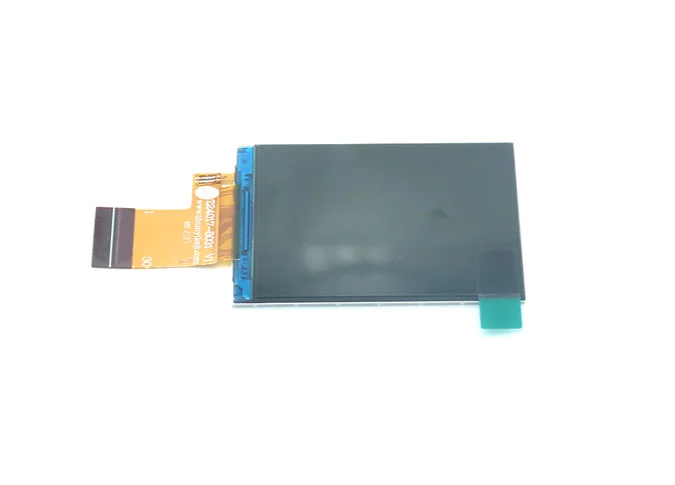

Z24017 ist eine farbige aktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit 240*320 Auflösung. DieseQuadratisches TFT-LCD-ModulIst eingebauter GC9306N Treiber IC. Dieses a-Si TFT LCD-Modul kommt mit MCU-Schnitts telle, 550 cd/m² Helligkeit. 12 Uhr Blickwinkel.
Wenn Sie spezielle Anforderungen haben, wie Antriebs-IC-Schnitts telle, FPC, Touch panel, Hintergrund beleuchtung usw., alsKunden spezifischer LCD-Hersteller, Wir können auch für Sie anpassen.
Als einer derTFT LCD-Modul HerstellerUnsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der 2,4-Zoll-LCD-Bildschirm ist medizinisches Oxi meter, kosmetisches Instrument, Haushalts gerät, Übersetzer, Musik player, Smart Home, Industrie, Infrarot thermometer, Hämatometer usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 2.4 | inch |
2 | Display Resolution | 240 (H) × RGB × 320 (V） | pixels |
3 | Pixel Pitch | 51.3 (H) × 153 (V） | um |

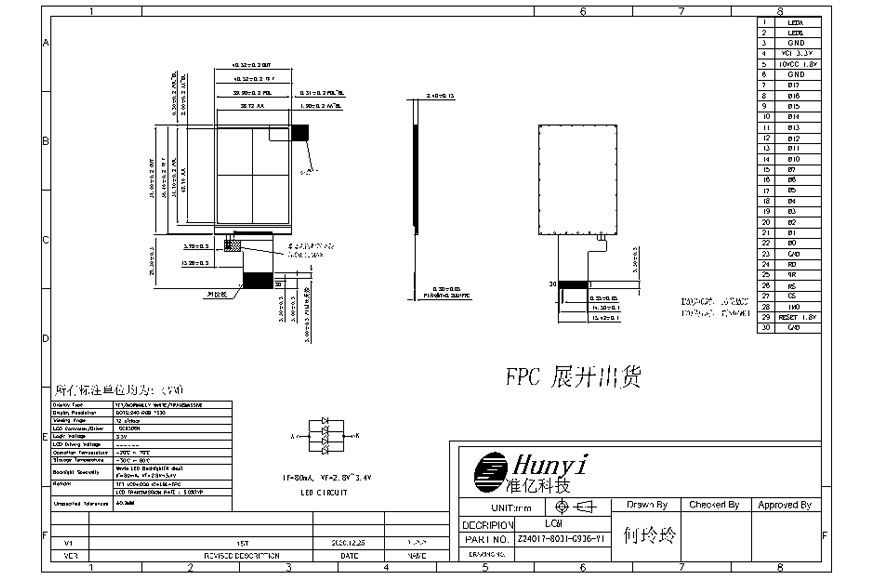

4 | LCM Outline Dimension (Without FPC） | 40.52 (W) × 57 (H) × 2.4 (T) | mm |
5 | LCD Outline Dimension | 40.52 (W) × 56.46 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 36.72 (W) × 36.72 (H） | mm |
7 | View Direction (Gray Inversion) | 12 o'clock | - |
8 | Driver IC | GC9306N | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | TN mode | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5% Min: 4.5% | - |
13 | LCD Contrast Ratio | TBD | - |
14 | FPC Version | Z24017-8031 V1 | - |
15 | Interface | MCU | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 4 Parallel (4 lights in total) | - |
19 | Luminance | 550 | nit |
20 | Weight | 0.011 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY+ FOR BACKLIGHT |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | GND | Ground |
4 | VCI | POWER SUPPLY (3.3V） |
5 | IOVCC | POWER SUPPLY (1.8V） |
6 | GND | Ground |
7-22 | B15-B0 | DATA BUS |
23 | GND | Ground |
24 | RD | Read enable in 8080 MCU parallel interface |
25 | WR | Read enable in 8080 MCU parallel interface |
26 | RS | Ground |
27 | CS | Chip selection signal PIN |
28 | IM0 | When IM0 is 0, 16-bit MCU (B0-B7, B10-B15) When IM0 is 1, high 8-bit MCU (B10-B15), B0-B7 connected to GND |
29 | RESET | LCM RESET PIN (1.8V) |
30 | GND | Ground |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
Zhunyi Technologie achtet auf die Qualität und den Service. Willkommen, um uns zu besuchen und Hände für eine erfolgreiche Zukunft zu verbinden.
