Größe: 2,4 Zoll
Auflösung: 240*320
Schnitts telle: MIPI
Fahrer IC: JD9852A-RN
Blickwinkel: 12 Uhr
Helligkeit: 430nits
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

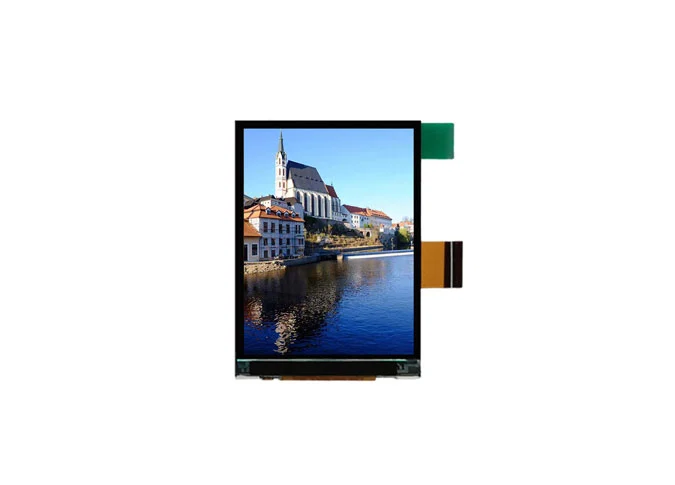

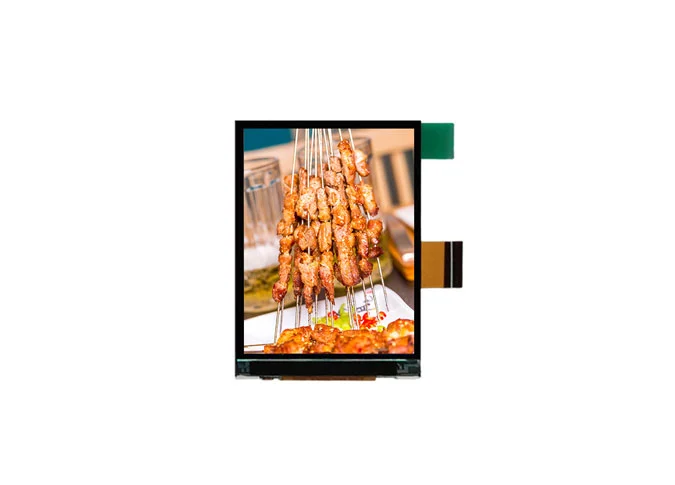

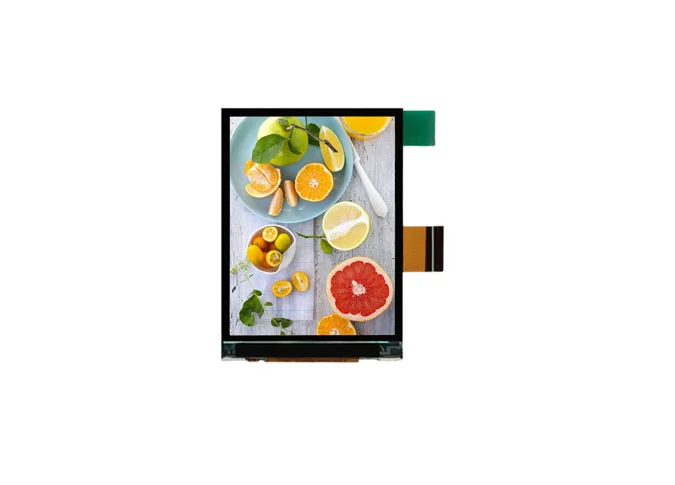

Z24009 ist eine farbige aktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit 240*320 Auflösung. Dieses LCD-Display ist eingebauter JD9852A-RN Treiber IC. Diese a-Si TFTQuadratisches IPS-LCD-PanelKommen mit MIPI-Schnitts telle, 430 cd/m² brightness.12 Uhr Betrachtung winkel.
Wenn Sie spezielle Anforderungen haben, wie Antriebs-IC-Schnitts telle, FPC, Touch panel, Hintergrund beleuchtung usw., können wir zur Verfügung stellenTFT-Display in benutzer definierter GrößeFür dich.
Als einQuadratischer LCD-Bildschirm Hersteller, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der 2,4-Zoll-LCD-Bildschirm ist medizinisches Oxi meter, kosmetisches Instrument, Haushalts gerät, Übersetzer, Musik player, Smart Home, Industrie usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 2.4 | inch |
2 | Display Resolution | 240 (H) × RGB × 320 (V) | pixels |
3 | Pixel Pitch | 153 (H) × 153 (V) | um |

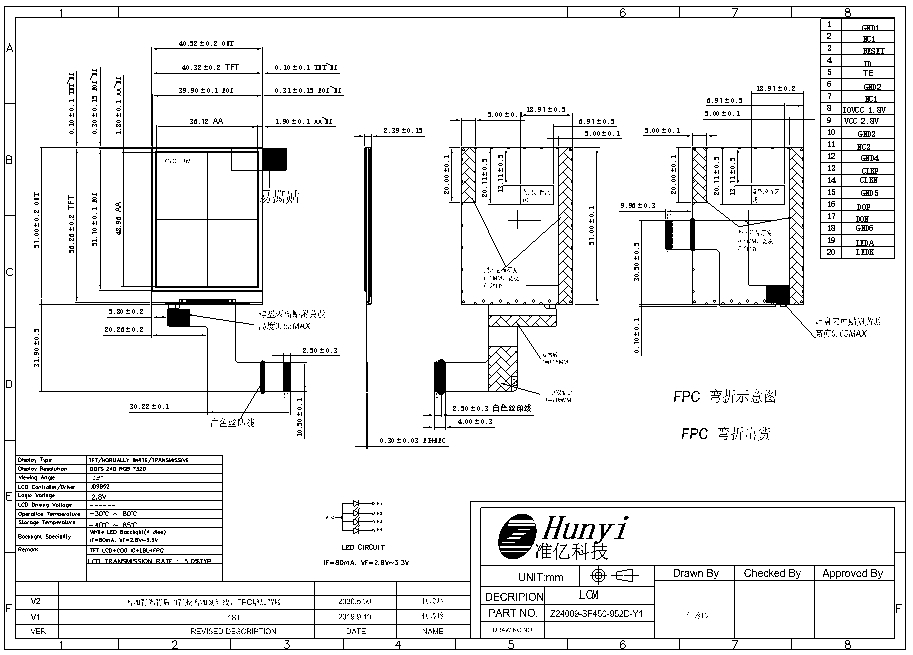

4 | LCM Outline Dimension (Without FPC） | 40.52 (W) × 57 (H) × 2.39 (T) | mm |
5 | LCD Outline Dimension | 40.32 (W) × 56.26 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 36.72 (W) × 48.96 (H） | mm |
7 | View Direction (Gray Inversion) | 12 o'clock | - |
8 | Driver IC | JD9852A-RN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal White | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5% | - |
13 | LCD Contrast Ratio | Typ.: 250 | - |

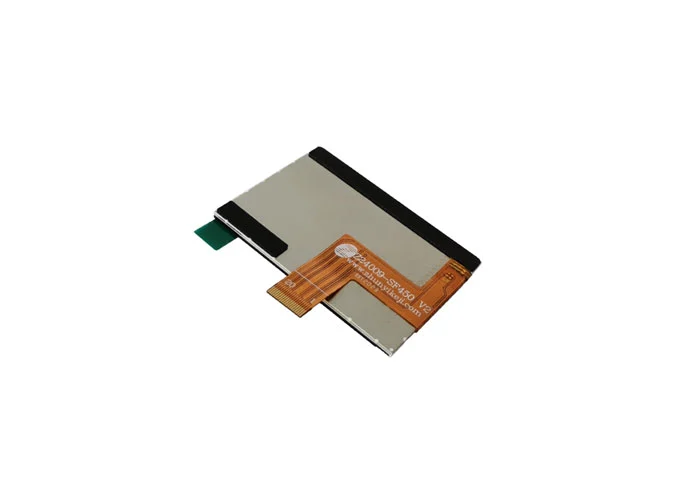

14 | FPC Version | Z24009-SF450 V2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -30°C~ 80°C | - |
17 | Storage Temperature | -40°C~ 85°C | - |
18 | Backlight Arrangement | LED/1 Series 4 Parallel (4 lights in total) | - |
19 | Luminance | 430 | nit |
20 | Weight | 0.011 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | NC | No Connection |
3 | RESET | LCM RESET PIN |
4 | ID | LCM ID PIN |
5 | TE | LCM Tearing Effect PIN |
6 | GND | Ground |
7 | NC | No Connection |
8 | IOVCC | I/O POWER SUPPLY (1.8V） |
9 | VCC | POWER SUPPLY (2.8V） |
10 | GND | Ground |
11 | NC | No Connection |
12 | GND | Ground |
13 | CLKP | Positive MIPI differential CLOCK input |
14 | CLKN | Negative MIPI differential CLOCK input |
15 | GND | Ground |
16 | D0P | Positive MIPI differential data input |
17 | D0N | Negative MIPI differential data input |
18 | GND | Ground |
19 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
20 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
Zhunyi Technologie achtet auf die Qualität und den Service. Willkommen, um uns zu besuchen und Hände für eine erfolgreiche Zukunft zu verbinden.
