Größe: 2,4 Zoll
Auflösung: 240*320
Schnitts telle: MCU
Ansicht winkel: IPS
Helligkeit: 350 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

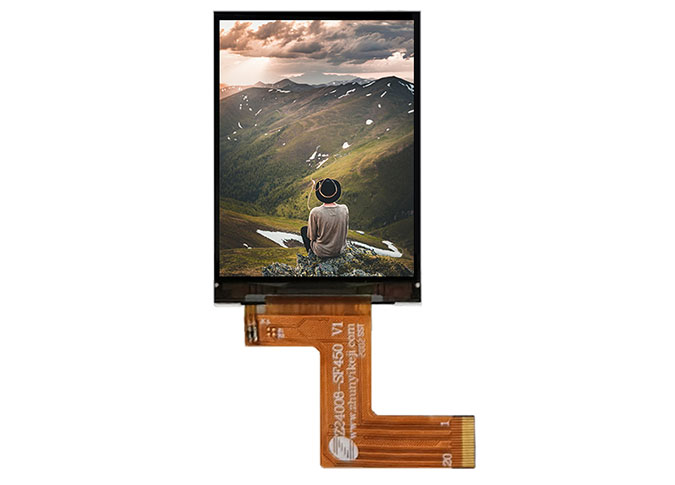

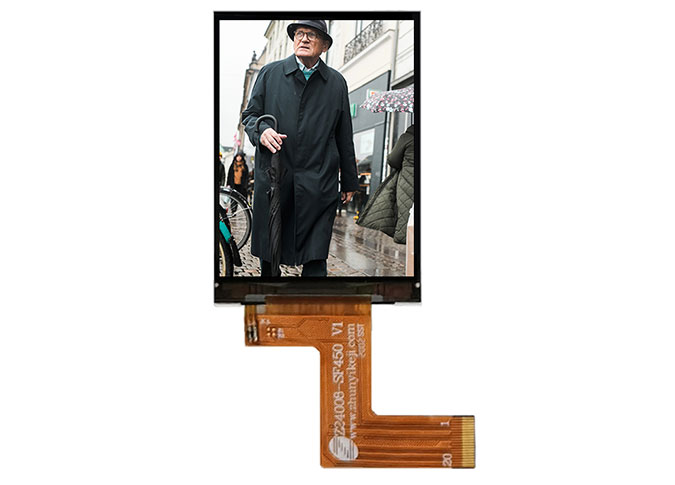

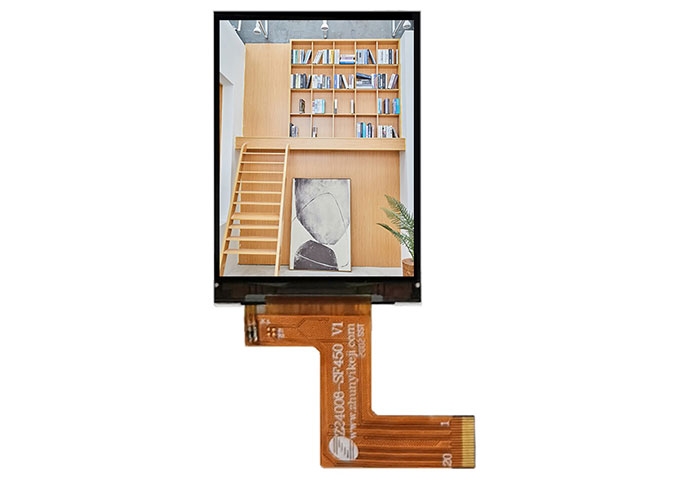

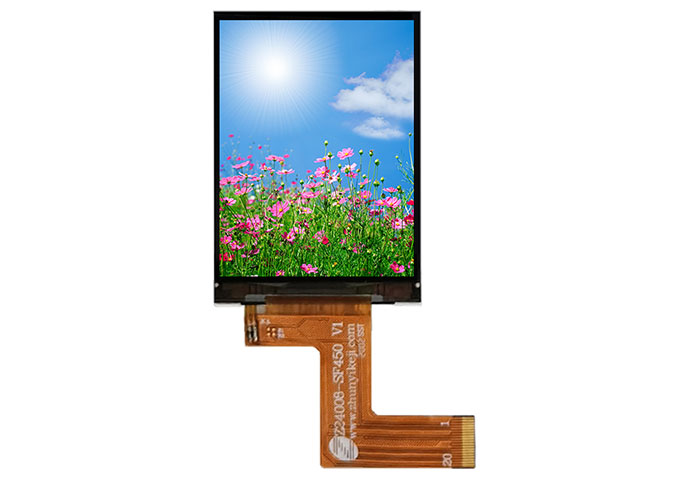

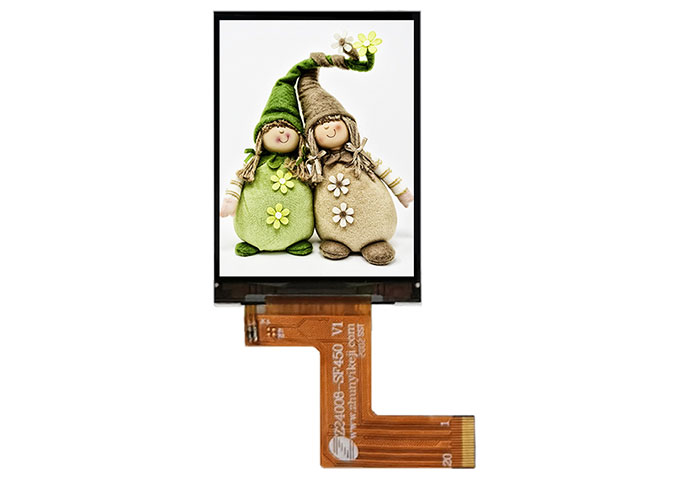

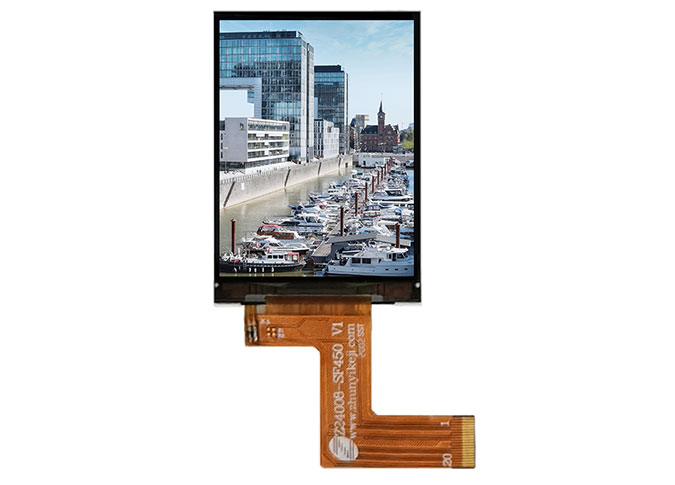

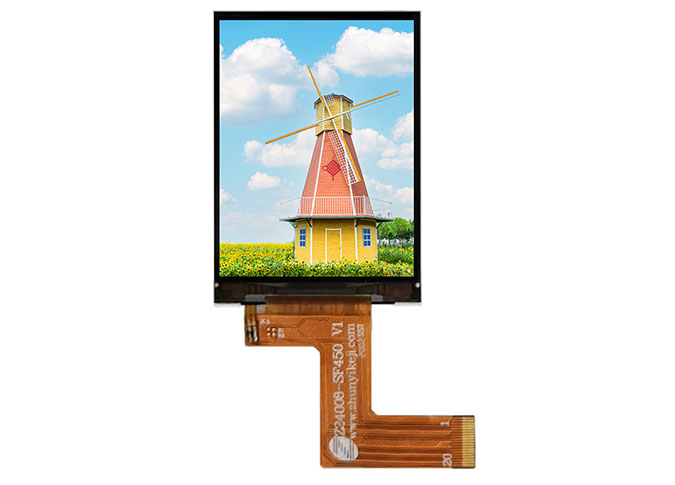

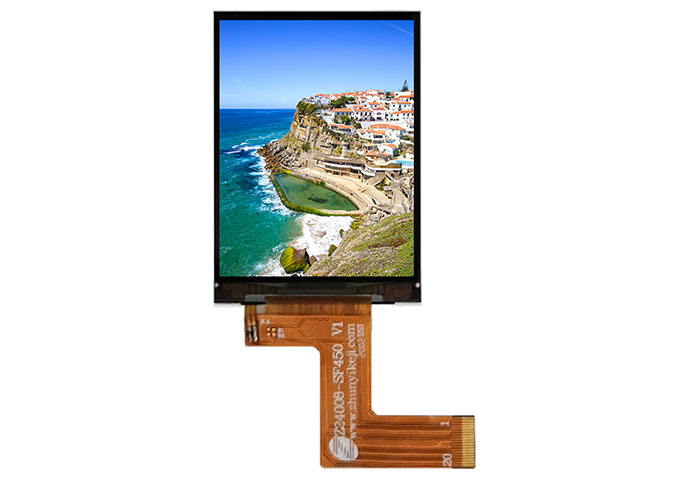

Z24008 ist eine farbige aktive Matrix-Dünnschicht transistor (TFT) Flüssig kristall anzeige (LCD) mit 240*320 Auflösung. Durch die IPS-Technik (In-Plane Switching) hat dieses 2,4-Zoll-LCD-Modul einen größeren Blickwinkel. DieseGroßhandel BildschirmIst eingebauter JD9852 Treiber IC. Dieses a-Si TFT LCD-Modul kommt mit MCU-Schnitts telle, 350 cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Antriebs-IC-Schnitts telle, FPC, Touch panel, Hintergrund beleuchtung usw., können wir auch zur Verfügung stellenCustom LCD-Display-ModulFür dich.
UnsereAnzeige modul FabrikISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der 2,4-Zoll-LCD-Bildschirm ist medizinisches Oxi meter, kosmetisches Instrument, Haushalts gerät, Übersetzer, Musik player, Smart Home, Industrie usw.
Artikel | Haupt anzeige | Einheit |
Anzahl der Pixel | 240 * RGB * 320 | Pixel |

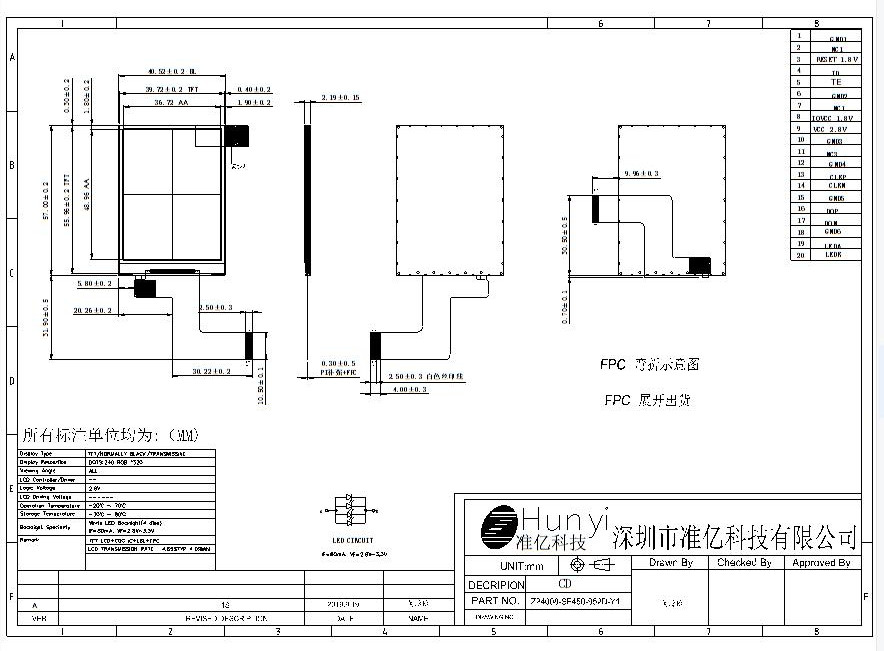

LCM-Umriss dimension | 40,52 (W) * 57,00 (H) * 2,19 (T) | Mm |
LCD-Umriss-Dimension | 39,72 (W) * 55,96 (H) * 0,8 (T) | Mm |
Aktiver Bereich | 36,72*48,96 | Mm |
Pixel-Pitch | 0,051*0,153 | Mm |
Anzeige modus | Normal Schwarz | |
Pixel-Anordnung | R.G.B Streifen | |
Betrachtung richtung | ALLE | |
Farb konfiguration | RGB | |
LCD-Durchlässigkeit | Typ: 4,65%; Min: 4,0% | |
LCD-Kontrast verhältnis | Typ: 1500; Min: 1000 | |
FPC-Version | Z24008-SF450 V1 | |
Schnitts telle | MIPI | |
Betriebs temperatur | -20 ° c ~ 70 | |
Lagerte mperatur | -30 ° C ~ 80 ° C | |
Hintergrund beleuchtung Anordnung | LED / 4 Parallel | |
Leuchtdichte | - | |
Gewicht | - |
PIN NR. | PIN DEF. | FUNKTION DEF. |
1 | Sc | Boden |
2 | NC | NC |
3 | RES | Reset-Pin (1.8V) |
4 | Ausweis | Ausweis |
5 | TE | Zerreißende Wirkung aus Pin |
6 | Sc | Boden |
7 | NC | NC |
8 | IOVCC (1.8) | I/O STROM VERSORGUNG (1.8V) |
9 | VCC (2.8) | STROM VERSORGUNG (2.8V) |
10 | Sc | Boden |
11 | NC | NC |
12 | Sc | Boden |
13 | CLKP | MIPI-DSI CLOCK Differenz signal Eingangs pin |
14 | CLKN | MIPI-DSI CLOCK Differenz signal Eingangs pin |
15 | Sc | Boden |
16 | D0P | MIPI-DSI Daten differenz signal eingangs pins. (Daten Spur 0) |
17 | D0N | MIPI-DSI Daten differenz signal eingangs pins. (Daten Spur 0) |
18 | Sc | Boden |
19 | LED-A | STROM VERSORGUNG + FÜR HINTERLICHT |
20 | LED-K | STROM VERSORGUNG-FÜR HINTERLICHT KATHODE |
