Größe: 2,1 Zoll
Auflösung: 480*480
Schnitts telle: SPI RGB
Treiber IC: ST7701S
Ansicht winkel: IPS
Helligkeit: 350 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

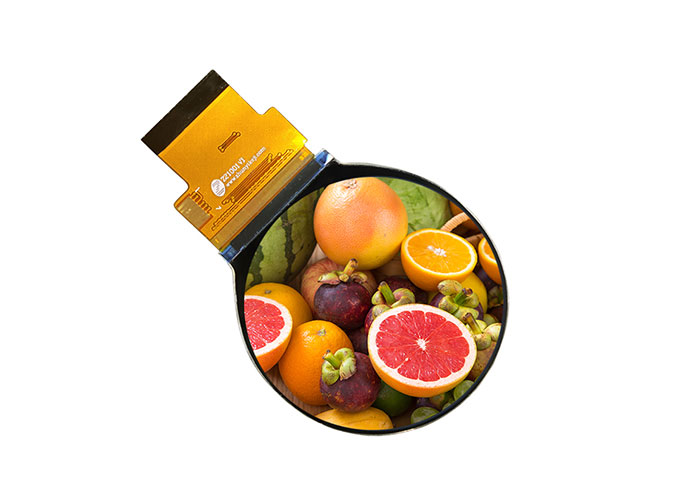

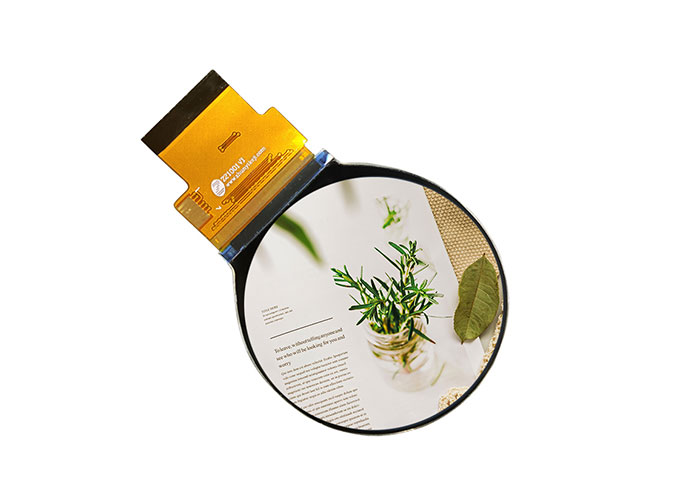

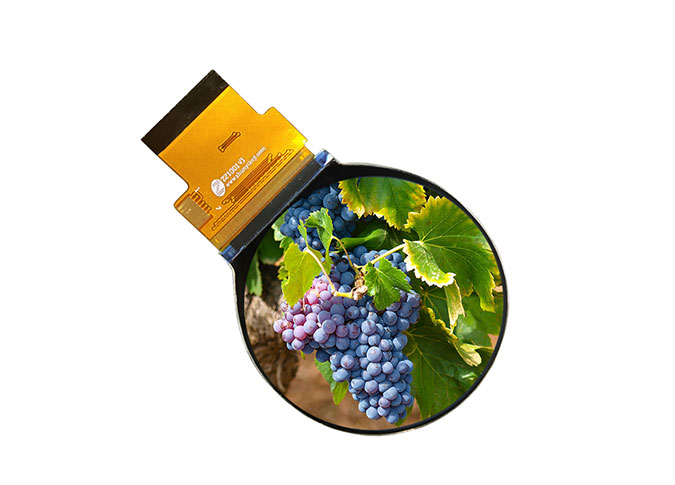

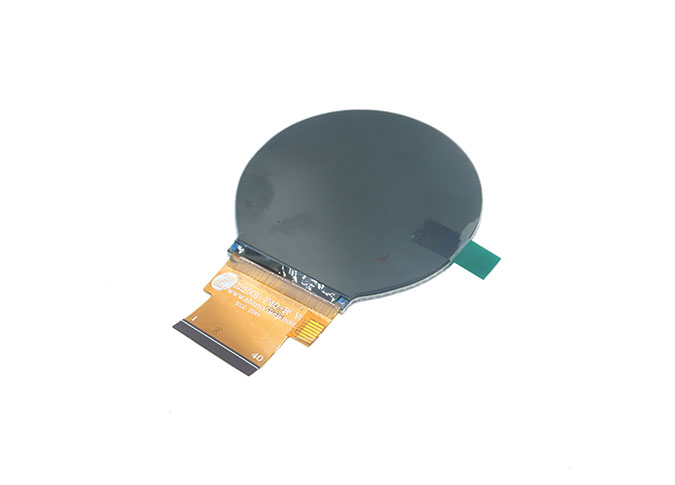

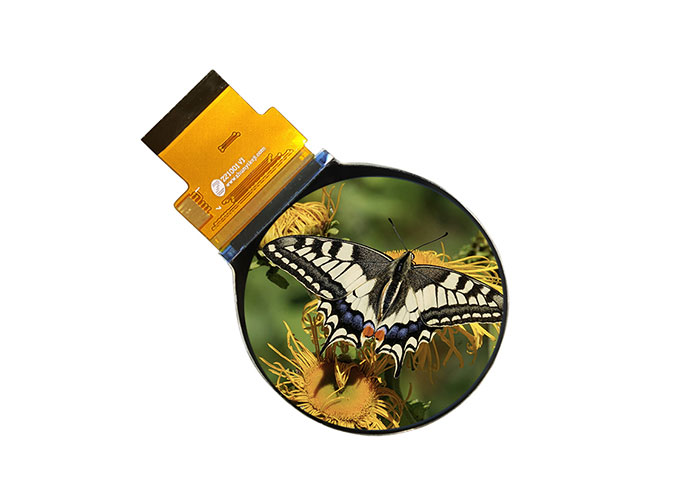

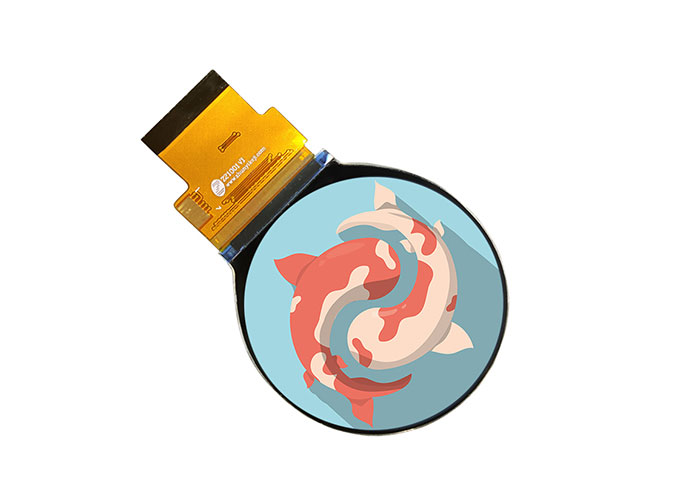

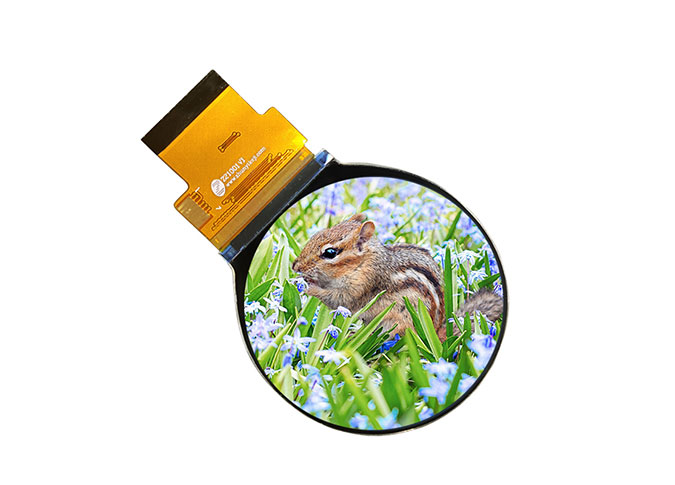

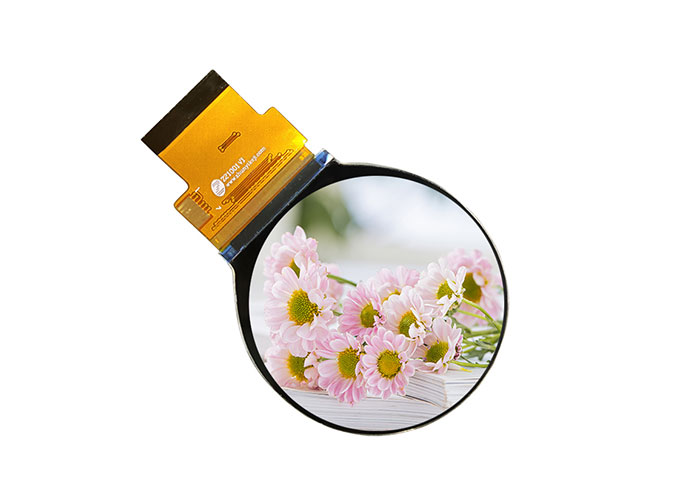

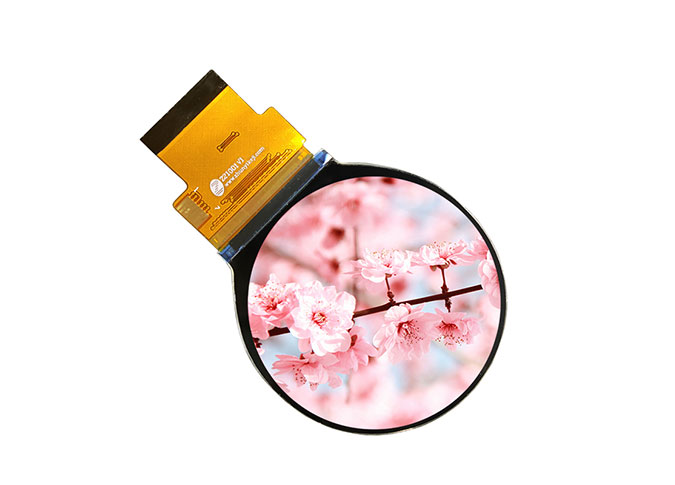

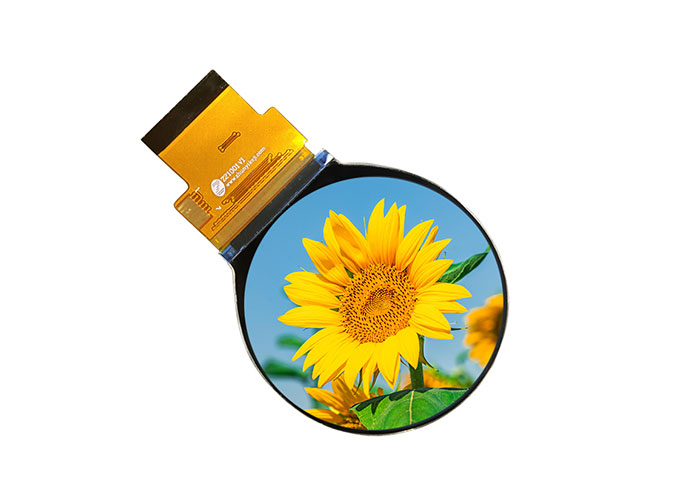

Z21001 ist eine farbaktive Matrix-Dünnschicht transistor (TFT)-Flüssig kristall anzeige (LCD) mit einer Auflösung von 480*480. Durch die IPS-Technik (In-Plane Switching) hat dieses 2,1-Zoll-LCD-Modul einen größeren Blickwinkel. DieseRundes TFT-DisplayIst eingebauter ST7701S Treiber IC. Dieses a-Si TFT LCD-Modul kommt mit SPI RGB-Schnitts telle, 350 cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Antriebs-IC-Schnitts telle, FPC, Touch panel, Hintergrund beleuchtung usw.Runder LCD-Modul herstellerKann auch für Sie anpassen.
UnsereRunde LCD-Panel-FabrikISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Die 2,1 Zoll RundeGroßhandel LCD-Display-ModulIst intelligente Uhr, medizinisches Oxi meter, kosmetisches Instrument, Haushalts gerät, Übersetzer, Musik player, Smart Home, Industrie usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 2.1 | inch |
2 | Display Resolution | 480 (H) × RGB × 480 (V） | pixels |
3 | Pixel Pitch | 111 (H) × 111 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 56.18 (W) × 59.71 (H) × 2.3 (T) | mm |
5 | LCD Outline Dimension | 55.88 (W) × 59.36 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 53.28 (W) × 53.28 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.0% Min: 3.6% | - |
13 | LCD Contrast Ratio | Typ.: 100 Min: 800 | - |
14 | FPC Version | Z21001-P40-R V2 | - |
15 | Interface | RGB+SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 4 Parallel (4 lights in total) | - |
19 | Luminance | 330 | nit |
20 | Weight | 0.012 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
2-3 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
4 | GND | Ground |
5 | VCI | POWER SUPPLY |
6 | RESET | LCM RESET PIN |
7-8 | NC | No Connection |
9 | SDA | LCM SPI data (SDA) data input (MOSI) |
10 | SCK | LCM SPI clock (SCL) clock (SCLK) |
11 | CS | Chip Select PIN |
12 | PCLK | Pixel clock signal in RGB I/F |
13 | DE | Data enable signal in RGB I/F DE mode. |
14 | VSYNC | Vertical sync. Signal in RGB I/F. |
15 | HSYNC | Horizontal sync. Signal in RGB I/F. |
16-21 | B0-B5 | DATA BUS |
22-27 | G0-G5 | DATA BUS |
28-33 | R0-R5 | DATA BUS |
34 | GND | Ground |
35 | TP_INT | TP Interrupt PIN |
36 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
37 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
38 | TP_RESET | TP RESET PIN |
39 | TP_VCI | TP POWER SUPPLY |
40 | GND | Ground |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
