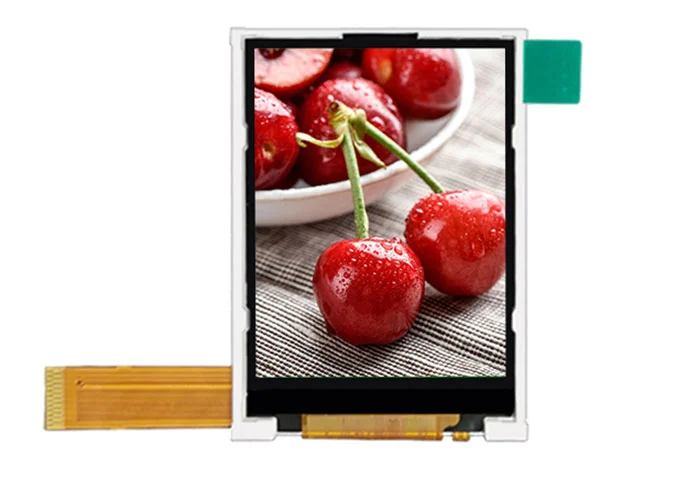

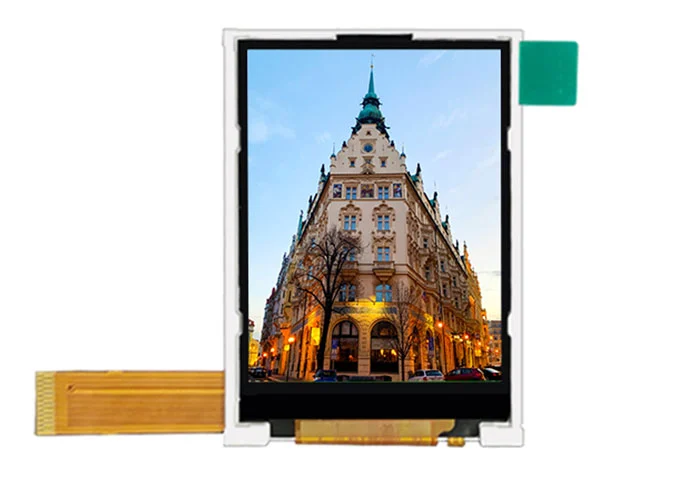

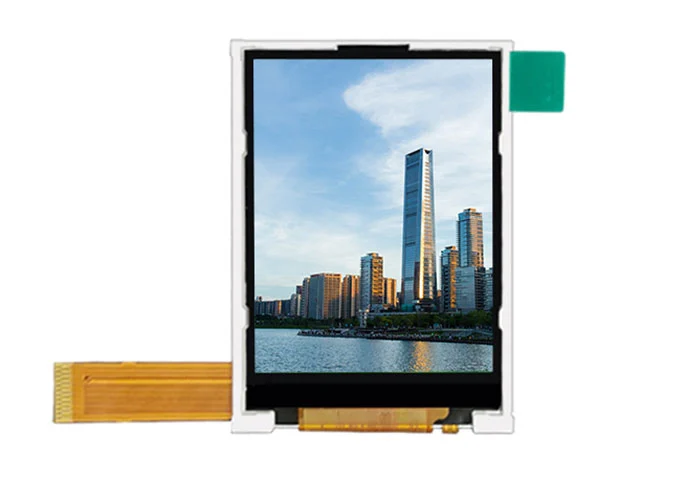

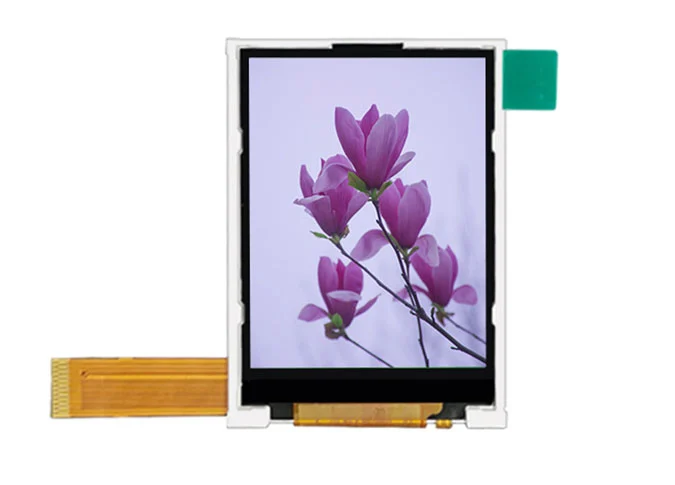

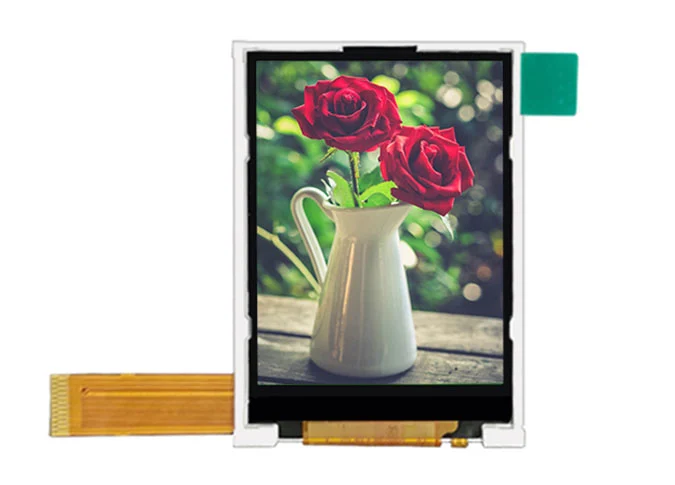

Z20001 240*320 2-Zoll LCD-Display-Modul MCU/SPI-Schnitts telle 25PIN

1

Display größe (Diagonal)

2.0

Zoll

2

Display-Auflösung

240 (H) × RGB × 320 (V)

Pixel

3

Pixel-Pitch

42,5 (H) × 127,5 (V)

Um

4

LCM-Umriss dimension

(Ohne FPC)

37,68 (W) × 51,32 (H) × 2,3 (T)

Mm

5

LCD-Umriss-Dimension

33,6 (W) × 43,6 (H) × 0,8 (T)

Mm

6

Aktive Fläche LCD

30,6 (W) × 40,8 (H)

Mm

7

Blick richtung (graue Inversion)

VOLLSTÄNDIGE ANSICHT

-

8

Fahrer IC

ST7789V2-G4-A

-

9

Pixel-Anordnung

RGB-Streifen

-

10

Anzeige modus

Normal Schwarz

-

11

Pixel-Fahr element

A-Si TFT

-

12

LCD-Durchlässigkeit

Typ. : 4,5% Min: 3,8%

-

13

LCD-Kontrast verhältnis

Typ. : 800 Min: 640

-

14

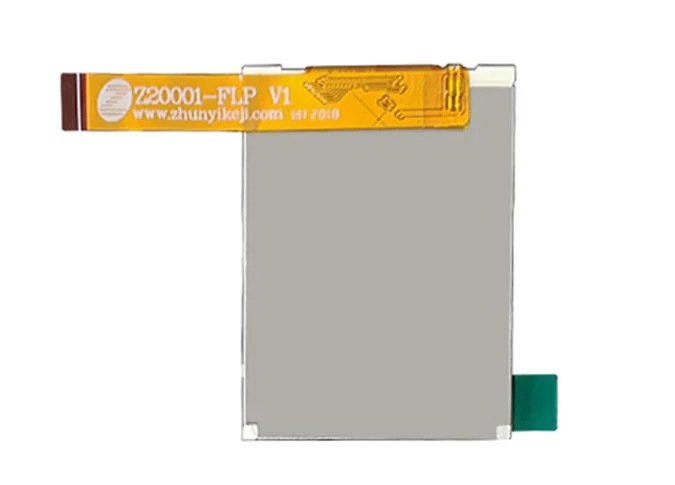

FPC-Version

Z20001-FLP V1

-

15

Schnitts telle

8-Bit-MCU/SPI

-

16

Betriebs temperatur

-20 °C ~ 70 °C

-

17

Lagerte mperatur

-30 °C ~ 80 °C

-

18

Hintergrund beleuchtung Anordnung

LED/1 Series 3 Parallel (insgesamt 3 Leuchten)

-

19

Leuchtdichte

TBD

Nit

20

Gewicht

TBD

Kg

1

Sc

Boden

2

VDD

STROM VERSORGUNG (2.8V)

3

IOVDD

STROM VERSORGUNG (1.8V)

4

LEDA

STROM VERSORGUNG-FÜR HINTERLICHT ANODE

5-7

LEDK

STROM VERSORGUNG-FÜR HINTERLICHT KATHODE

8

TE

Zerreißen-Effekt-PIN

9

Sc

Boden

10

RDX

Lesen Sie ermöglichen in 8080 MCU parallele Schnitts telle

11

WRX

Schreiben ermöglichen in 8080 MCU parallele Schnitts telle

12

DCK

Anzeige von Daten/Befehls auswahl stift in paralleler Schnitts telle

13

CSX

Chip-Auswahl stift

14

SDA

SPI-Daten (SDA)-Dateneingabe (MOSI)

15-22

D7-D0

DATEN BUS

23

RES

LCM RESET PIN

24

IM1

LCM IM1 PIN

25

IM2

LCM IM2 PIN

Die RES-Spannung sollte mit der IOVDD-Spannung übereinstimmen, oder es liegt wahr schein lich ein schwarzer Bildschirm fehler beim Einschalten vor.
