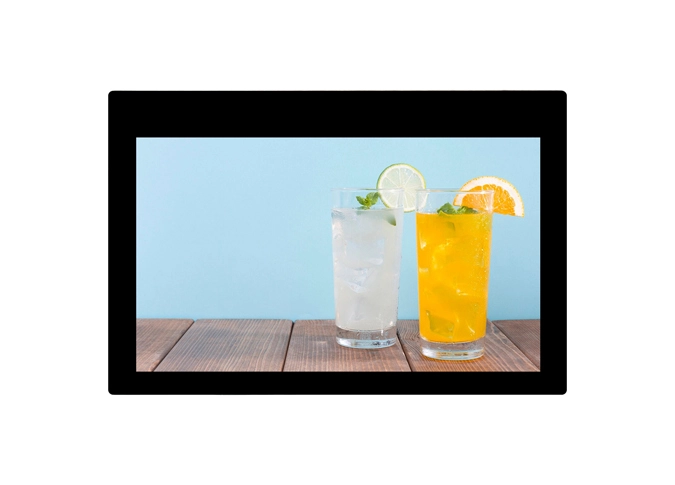

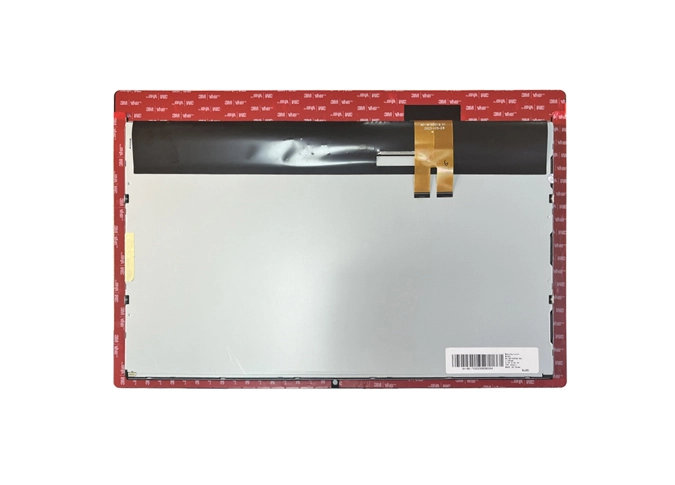

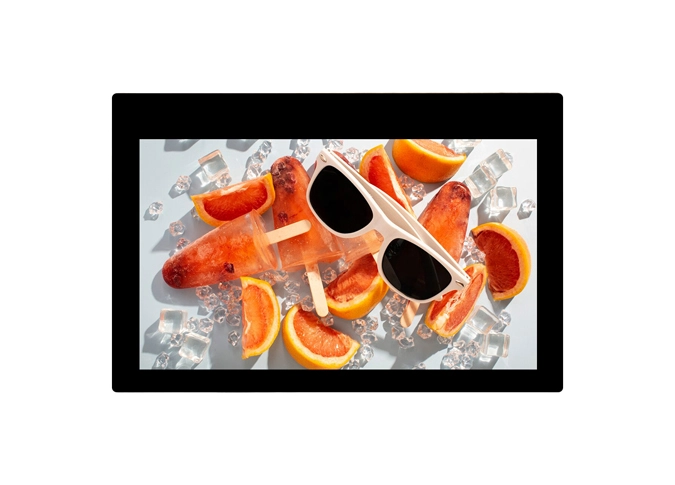

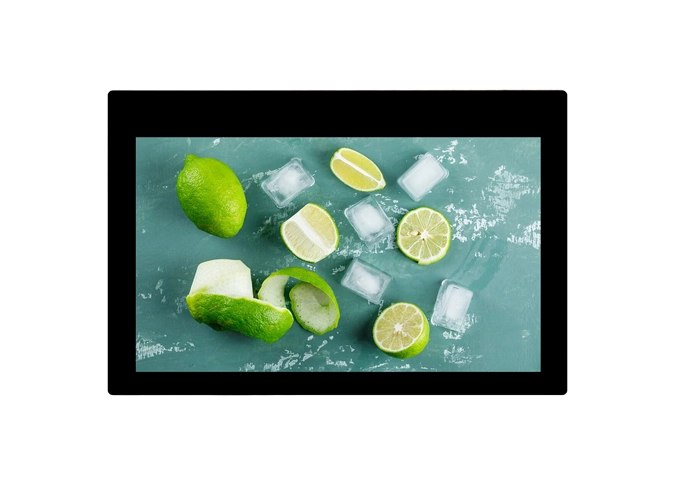

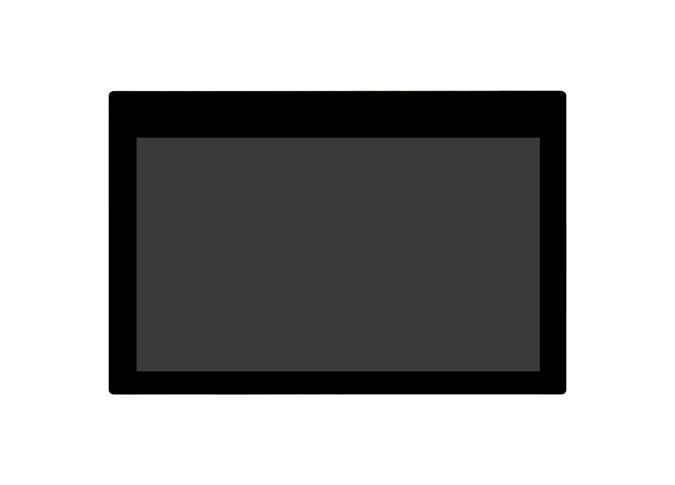

Z185001 18,5 Zoll 1920x1080 LVDS LCD-Bildschirm mit heller Helligkeit 1000cd/m2

  • Größe: 18,5"

  • Auflösung: 1920*1080

  • Schnitts telle: LVDS

  • Blickwinkel: IPS

  • Versorgungs typ: Fabrik/Hersteller

  • Zertifizierung: ISO9001,IATF16949,ROHS,REACH

REQUEST_A_QUOTE
tft lcd panel
tft lcd panel
tft lcd screen
display lcd tft
display tft lcd
lcd display tft

Übersicht über Z185001 18,5 Zoll 1920x1080 LVDS LCD-Bildschirm mit heller Helligkeit 1000cd/m2

1

Z185001 ist eine farbaktive Matrix-Dünnschicht transistor (TFT)-Flüssig kristall anzeige (LCD) mit einer Auflösung von 1920*1080. Durch die IPS-Technik (In-Plane Switching) hat dieses 18,5 "LCD-Modul einen größeren Blickwinkel. Dieses a-Si TFT-LCD ist mit einer LVDS-Interface.1000 cd/m2 Leuchtdichte ausgestattet.

2

Wenn Sie spezielle Anforderungen haben, wie Treiber IC, Schnitts telle, FPC, Touch panel, Hintergrund beleuchtung usw., können wir auch für Sie anpassen.

3

Unsere Fabrik führen ISO 9001:2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display ROHS, REACH-Zertifizierung bestanden.

4

Der 18,5 "LCD-Bildschirm ist weit verbreitet auf Computer, Moinitor, Laptop, kommerzielles Gerät, Supermarkt, Monitor, Tablet, QR-Code, Smart Home, Einzelhandel kioske, Unterhaltung elektronik, Werbung, Verkaufs automat, bildung, Luftfahrt und Luft-und Raumfahrt, beachten Sie ect.

General Specifications Z185001 18.5 Inch 1920x1080 LVDS LCD Screen with Hight Brightness 1000cd/m2


ITEMS


Unit

SPECIFICATIONS

Screen Dingonal

[mm]

-

Active Area

[mm]

408.96（H） ×230.04（V）

Pixels H x V

-

1920 x 3(RGB)×1080

Pixels Pitch

[um]

213(per one triad) × 213

Pixels Arrangement

-

R.G.B. Vertical Stripe

Display Mode

-

VA Mode,Nomrally Black

White Luminance(Center)

[cd/m²]

1000（Typ.）

Contrast Ratio

-

1200 （Typ.）

Response Time

[msec]

14ms (Typ.on/off)

Viewing Angle

[degree]

89/89/89/89

Outline Dimension

[mm]

430.6(H) x 254.6(V) x 9.8(D) (Typ.)

Electrical Interface

-

Dual Channel LVDS

Support Color


16.7M colors

Surface Treatment


Haze:25%


Temperature

Range Operating

Storage(Shipping)



[oC]

[oC]



0 to +50℃

-20 to+60℃



LVDS Connector Z185001 18.5 Inch 1920x1080 LVDS LCD Screen with Hight Brightness 1000cd/m2


Pin NoSymbolDescriptionPin NOSymbolDescription
1RXO0-Negative Transmission data of Pixel 0(ODD)16RXE1+Positive Transmission data of Pixel 1 (EVEN)
2RXO0+Positive Transmission data of Pixel 0(ODD)17GNGPower Ground
3RXO1-Negative Transmission data of Pixel 1 (ODD)18RXE2-Negative Transmission data of Pixel 2 (EVEN)
4RXO1+Positive Transmission data of Pixel 1 (ODD)19RXE2+Positive Transmission data of Pixel 2 (EVEN)
5RXO2-Negative Transmission data of Pixel 2 (ODD)20RXEC-Negative Transmission Clock (EVEN)
6RXO2+Positive Transmission data of Pixel 2(ODD)21RXEC+Positive Transmission Clock (EVEN)
7GNDPower Ground22RXE3-Negative Transmission data of Pixel 3(EVEN)
8RXOC-Negative Transmission Clock (ODD)23RXE3+Positive Transmission data of Pixel 3 (EVEN)
9RXOC+Positive Transmission Clock (ODD)24GNDPower Ground
10RXO3-Negative Transmission data of Pixel 3(ODD)25NCNo.Connection
11RXO3+Positive Transmission data of Pixel 3 (ODD)26NCNo.Connection
12RXE0-Negative Transmission data of Pixel 0 (EVEN)27NCNo.Connection
13RXE0+Positive Transmission data of Pixel 0 (EVEN)28VDDPower Supply:+5V
14GNDPower Ground29VDD
15RXE1-1Negative Transmission data of Pixel 1 (EVEN)30VDD
