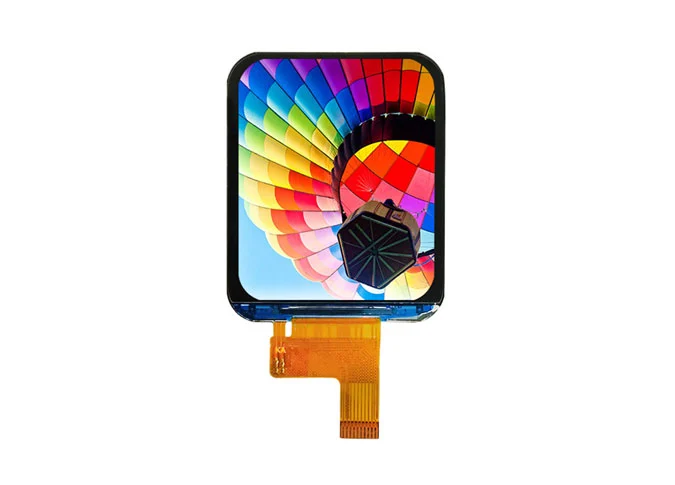

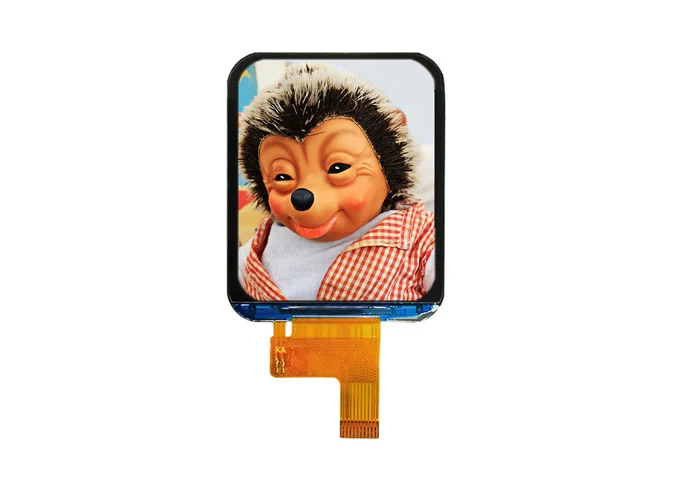

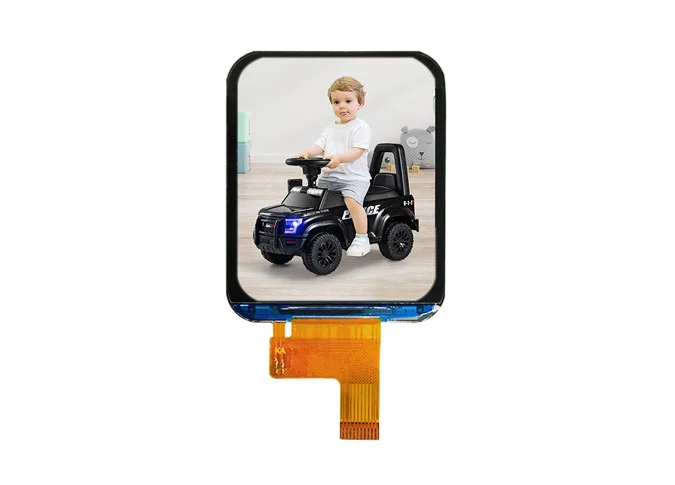

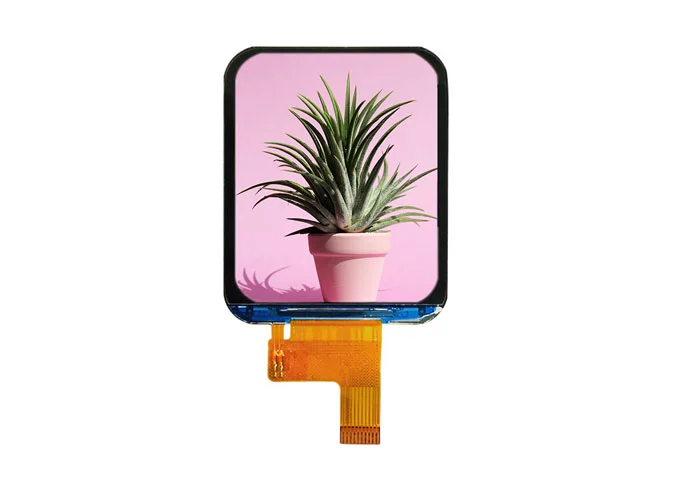

Z169001 1,69 Zoll 240*280 LCD-Display SPI-Schnitts telle

1

Display größe (Diagonal)

1.69

Zoll

2

Display-Auflösung

240 (H) × RGB × 280 (V)

Pixel

3

Pixel-Pitch

116,55 (H) × 116,55 (V)

Um

4

LCM-Umriss dimension

(Ohne FPC)

30.07 (W) × 37.43 (H) × 1.6 (T)

Mm

5

Aktive Fläche LCD

27.97 (W) × 32.63 (H)

Mm

6

Blick richtung (graue Inversion)

VOLLSTÄNDIGE ANSICHT

-

7

Fahrer IC

ST7789V3-G6

-

8

Pixel-Anordnung

RGB-Streifen

-

9

Anzeige modus

Normal Schwarz

-

10

Pixel-Fahr element

A-Si TFT

-

11

LCD-Durchlässigkeit

Typ. : 5,0% Min: 5,0%

-

12

LCD-Kontrast verhältnis

Typ. : 1000

-

13

FPC-Version

Z169001-P10 V1

-

14

Schnitts telle

SPI

-

15

Betriebs temperatur

-20 °C ~ 70 °C

-

16

Lagerte mperatur

-30 °C ~ 80 °C

-

17

Hintergrund beleuchtung Anordnung

LED/1 Series 3 Parallel (insgesamt 3 Leuchten)

-

18

Leuchtdichte

Typ. : 450

Nit

19

Gewicht

TBD

Kg

1

LEDK

BL LED-Leistung-.

2

Sc

Boden

3

FMARK

Reißen der Effekt-Ausgangs stift. Ausgangs signal niedrige Wartezeit Bilddaten senden.

4

SDA

Serielle Signale ingang/Ausgangs pin.

5

RS

Wählen Sie "Daten oder Befehl" Pin H-Daten; L-Befehl

6

SCL

Serielle Taktsignal-Eingangs stift

7

CS

Chip aktivieren Sie Select Pin. L: Chip aktivieren

8

RESET

System Reset wählen Sie Pin.

9

IOVCC

Strom versorgung: Anwendungs bereich (1,65 V ~ 3,3 V)

10-11

VCI

Strom versorgung: Anwendungs bereich (2.5V ~ 3.3V)

12-13

Sc

Boden

14-15

LEDA

BL LED-Leistung +.

Die RESET-Spannung sollte mit der IOVCC-Spannung übereinstimmen, oder es liegt wahr schein lich ein schwarzer Bildschirm fehler beim Einschalten vor.
