Größe: 10,36 Zoll
Auflösung: 1200*2000
Aktiver Bereich: 135,36*225,60mm
Schnitts telle: MIPI
Ansicht winkel: IPS
Helligkeit: 350 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

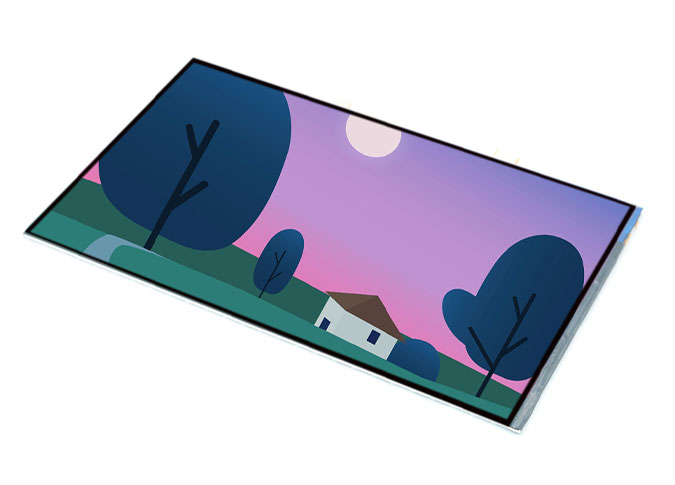

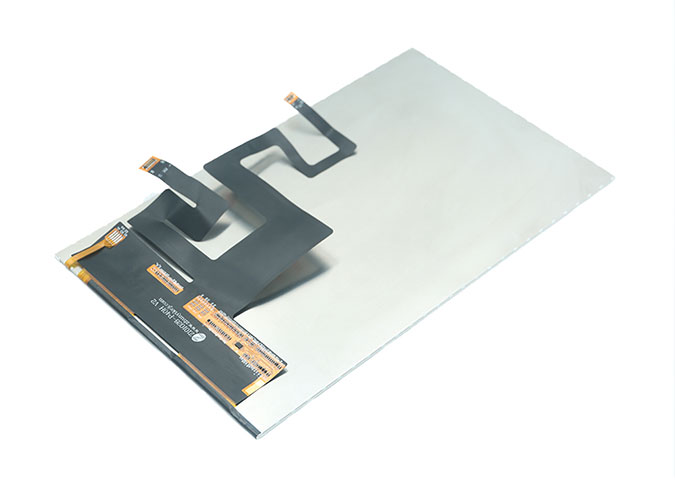

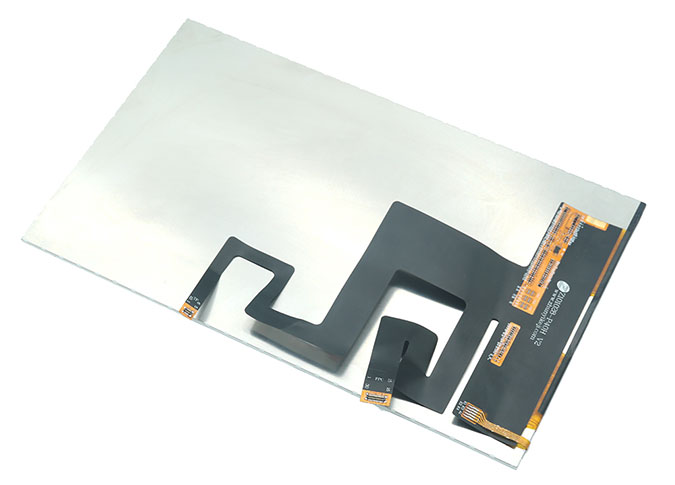

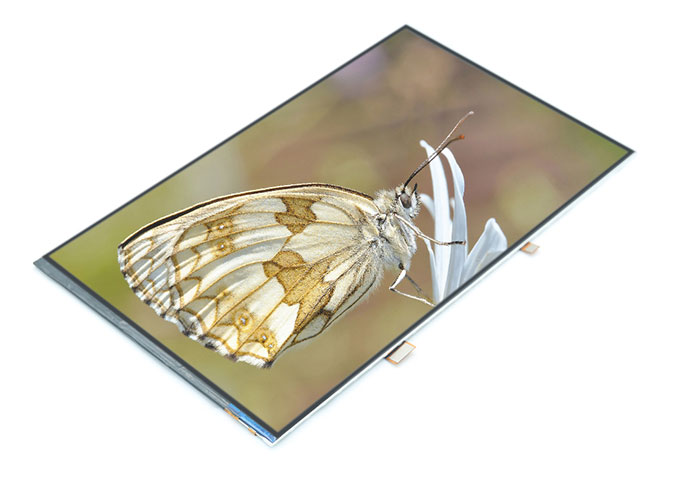

Z101028 ist eine farbaktive Matrix-Dünnschicht transistor (TFT)-Flüssig kristall anzeige (LCD) mit einer Auflösung von 1200*2000. Durch die IPS-Technik (In-Plane Switching) hat dieses 10,36 "LCD-Modul einen größeren Blickwinkel. Dieses LCD-Display ist eingebauter NT36523 Treiber IC. Dieses a-Si TFT LCD-Modul kommt mit MIPI-Schnitts telle, 350cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Laufwerk IC, Schnitts telle, FPC, Touch panel, Helligkeit, Farbe, Hintergrund beleuchtung, Touch panel usw., können wir zur Verfügung stellenBenutzer definierte TFT-DisplaysFür dich.
Als einer derLCD-Display-Hersteller in China, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der 10,36 ZollPOS-LCD-BildschirmIst weit verbreitet in der medizinischen, visuellen Türklingel, Verkauf, Lernen Mechine, Ventilator, Oszilloskop, Küche, Haushalts gerät, Smart Home, Industrie, Handheld, Outdoor, E-Bike, Fahrzeug, Projektor, 3D-Drucker, Audio gerät, Roboter, elektrische Waage, Navigation, Armaturen brett, Aufzugs werbung, Laptop, HMI, Bildung usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 10.36inch | - |
2 | Display Resolution | 1200 (H) × RGB × 2000 (V) | pixels |
3 | Pixel Pitch | 0.1128 (H) × 0.1128 (V) | um |

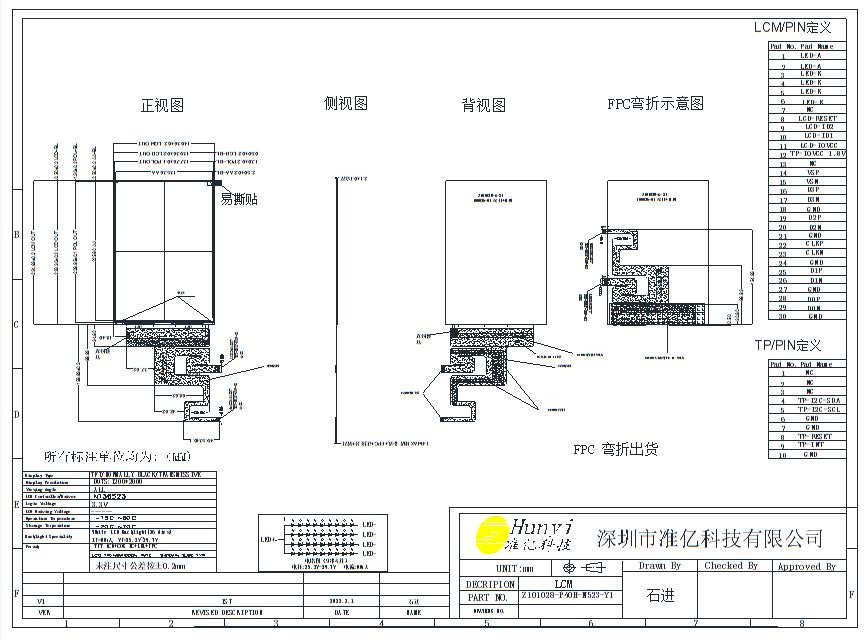

4 | LCM Outline Dimension (Without FPC） | LCM=140.36 (W) ×234.63 (H) ×1.9~2.1 (T) CTP=159.30 (W) ×245.00 (H) ×2.6~2.8 (T) | mm |
5 | LCD Outline Dimension | 139.36 (W) × 233.3 (H) × 0.4/0.5 (T) | mm |
6 | LCD Active Area | 135.36 (W) ×225.60 (H） | mm |
7 | View Direction (Gray Inversion) | FREE | - |
8 | Driver IC | NT36523 | - |
9 | Pixel Arrangement | RGB Vertical Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.9% Min:3.5% | - |
13 | LCD Contrast Ratio | Typ.: 1350 Min:1200 | - |
14 | FPC Version | Z101028-P40H V2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -15°C~ 60°C | - |
17 | Storage Temperature | -20°C~ 70°C | - |
18 | Backlight Arrangement | LED/9 Series 4 Parallel (36 lights in total) | - |
19 | Luminance | 200 | nit |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | LEDA | POWER SUPPLY+ FOR BACKLIGHT |
3-6 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
7 | NC | NC |
8 | LCD-RESET | RESET Pin1.8V |
9-10 | LCD-ID2/LCD-ID1 | LCD module's manufacture ID. |
11 | LCD-IOVCC | POWER SUPPLY (1.8V) |
12 | TP-IOVCC | POWER SUPPLY (1.8V) |
13 | NC | NC |
14 | VSP | POWER SUPPLY (4.5-6V) |
15 | VSN | POWER SUPPLY (-4.5~-6V) |
16-17 | D3P-D3N | MIPI-DSI Data differential signal input pins. (Data lane 3) |
18 | GND | Ground |
19-20 | D2P-D2N | MIPI-DSI Data differential signal input pins. (Data lane 2) |
21 | GND | Ground |
22-23 | DCLKP-DCLKN | MIPI-DSI CLOCK differential signal input pin |
24 | GND | Ground |
25-26 | D1P-D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
27 | GND | Ground |
28-29 | D0P-D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
30 | GND | Ground |
/ | / | / |
1-3 | NC | NC |
4 | TP-I2C-SDA | TP-I2C SDA, TYP-1.8V |
5 | TP-I2C-SCL | TP-I2C CLK, TYP-1.8V |
6-7 | GND | Ground |
8 | TP-RESET | TP Reset Pin 1.8V |
9 | TP-INT | TP Interrupt Pin 1.8V |
10 | GND | Ground |
