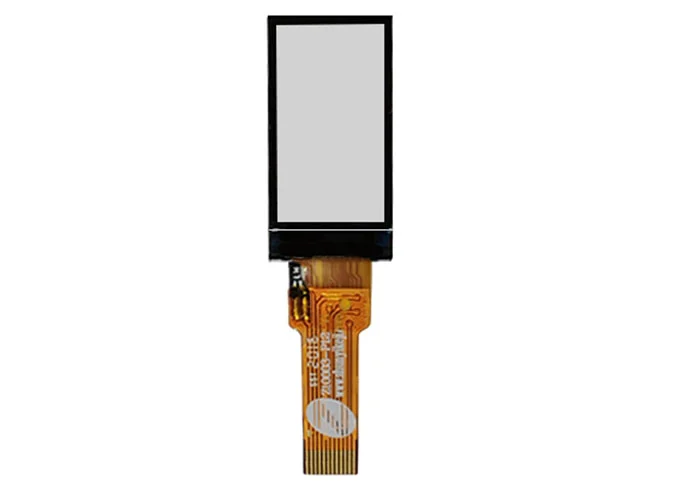

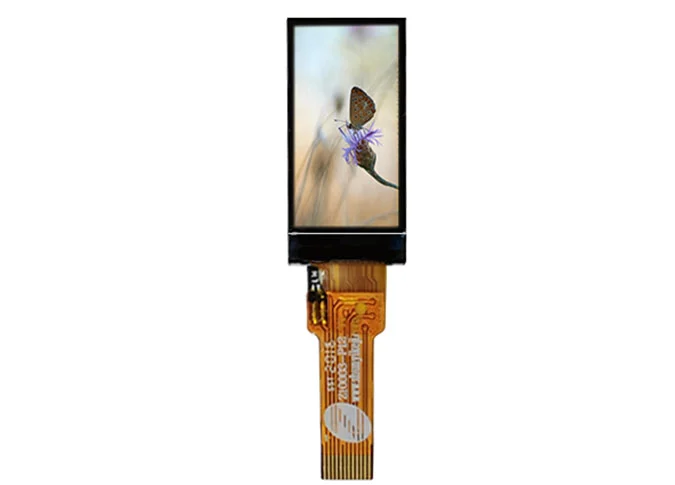

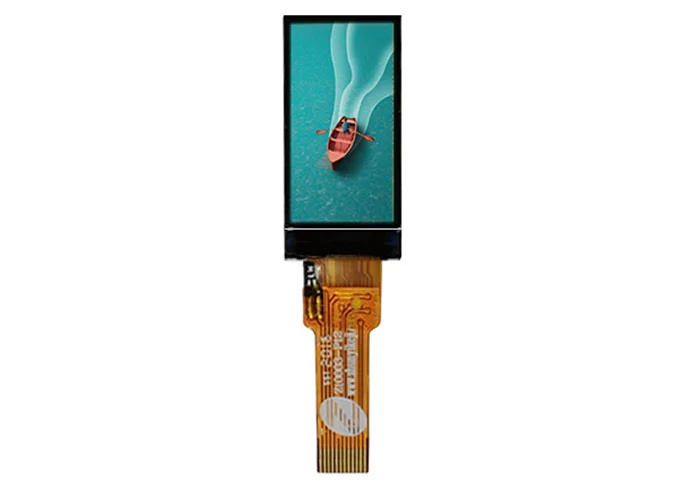

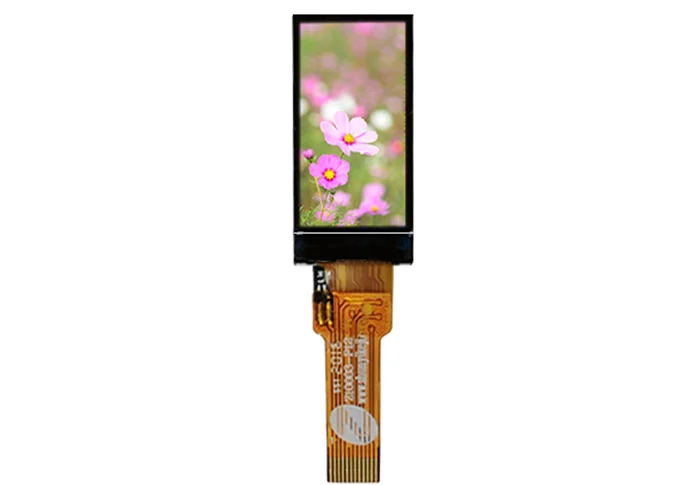

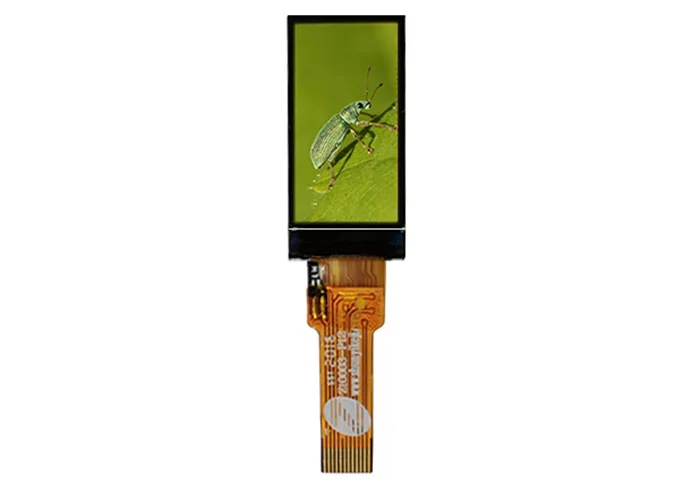

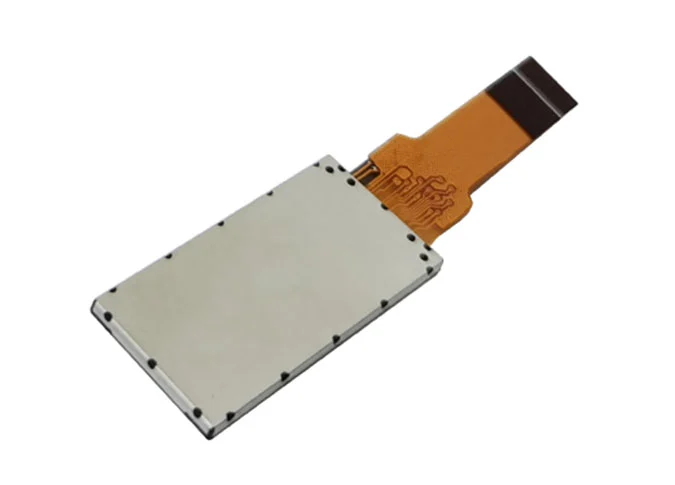

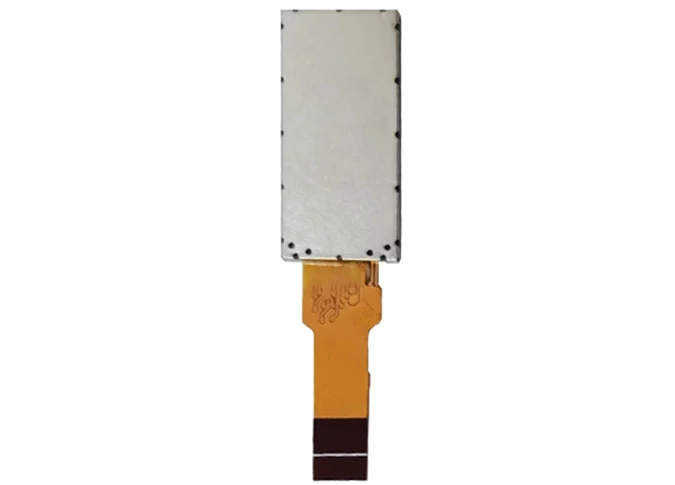

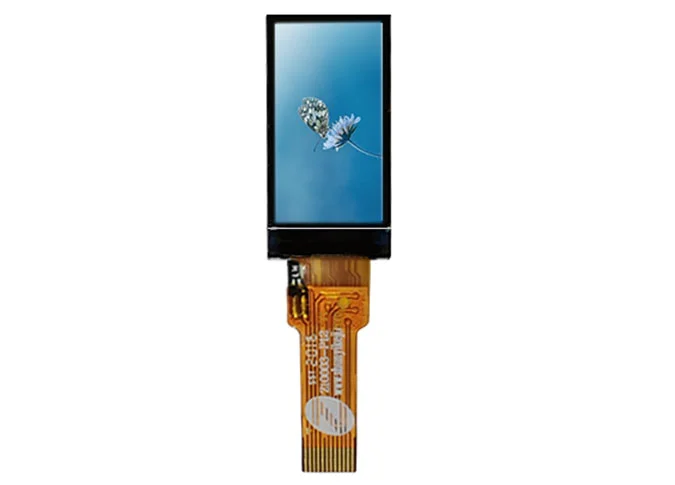

4 Spur SPI-Schnitts telle Z10003 0,96 Zoll LCD-Display 128*64

Anzahl der Pixel

80 * RGB * 160

Pixel

LCM-Umriss dimension

13,5 (W) * 27,95 (H) * 1,55 (T)

Mm

LCD-Umriss-Dimension

13,2 (W) * 26,99 (H) * 0,4 (T)

Mm

Aktiver Bereich

10.8*21.696

Mm

Pixel-Pitch

0,0135*0,1356

Mm

Anzeige modus

Normaler weise schwarz

Pixel-Anordnung

Vertikaler Streifen RGB

Betrachtung richtung

ALLE

Farb konfiguration

RGB

LCD-Durchlässigkeit

Typ: 4,89%; Min: 4,4%

LCD-Kontrast verhältnis

Typ: 800; Min: 640

FPC-Version

Z10003-P12 V1

Schnitts telle

4 LINIE SPI

Betriebs temperatur

-20 ° c ~ 70

Lagerte mperatur

-30 ° C ~ 80 ° C

Hintergrund beleuchtung Anordnung

1 LED

Leuchtdichte

-

Gewicht

-

1

Sc

Boden

2

LED-K

STROM VERSORGUNG-FÜR HINTERLICHT KATHODE

3

LED-A

STROM VERSORGUNG + FÜR HINTERLICHT ANODE

4

VCC(3.3V)

Strom versorgung für Analog, VCC 3.3V.

5

Sc

Boden

6

Sc

Boden

7

D/C

Anzeige von Daten/Befehls auswahl stift in der seriellen 4-zeiligen Schnitts telle.

8

CS

Chip-Auswahl stift; Niedrig aktivieren, Hoch deaktivieren.

9

SCL

Dieser Pin wird verwendet, um serielle Schnitts telle Uhr zu sein.

10

SDA

SPI-Schnitts telle Input/Output Pin. Die Daten werden an der steigenden Kante des SCL-Signals verriegelt.

11

RESET(3.3V)

Dieses Signal setzt das Gerät zurück und muss angewendet werden, um den Chip ordnungs gemäß zu initial isieren. Das Signal ist niedrig aktiv.

12

Sc

Boden
