Größe: 7 Zoll
Auflösung: 600*1024
Aktiver Bereich: 89,28*152,37
Schnitts telle: MIPI
Ansicht winkel: IPS
Helligkeit: 350 cd/m²
Touch Panel: Unterstützung CTP/RTP
Versorgungs typ: Fabrik/Hersteller
Zertifizierung: ISO9001, IATF16949, ROHS, REACH

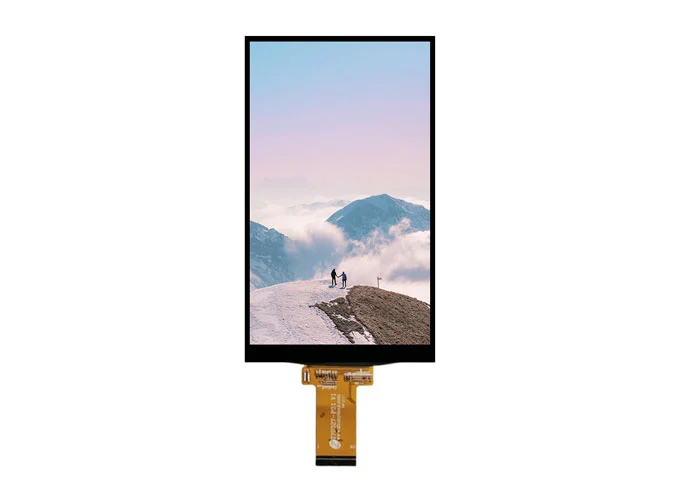

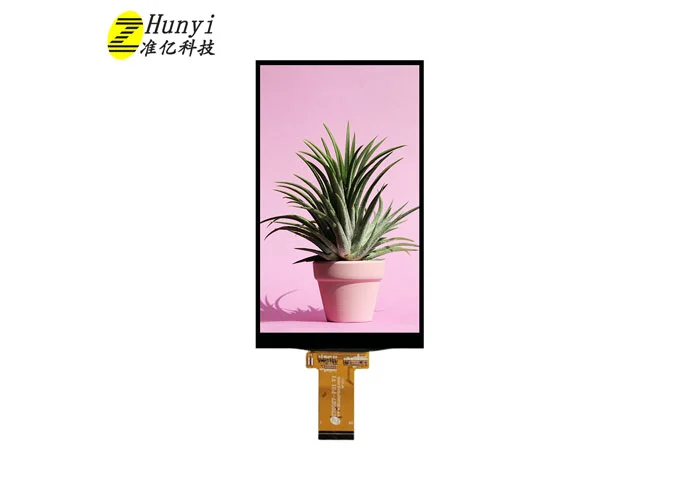

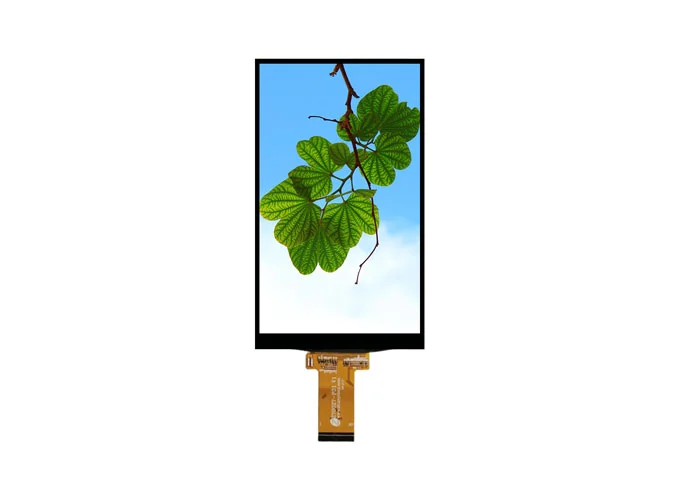

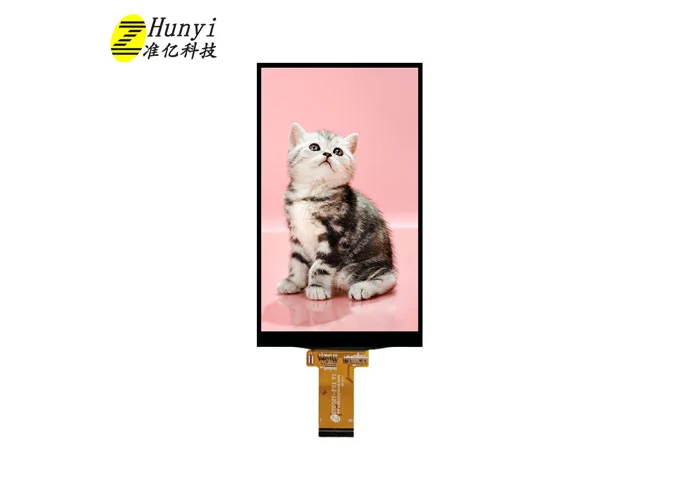

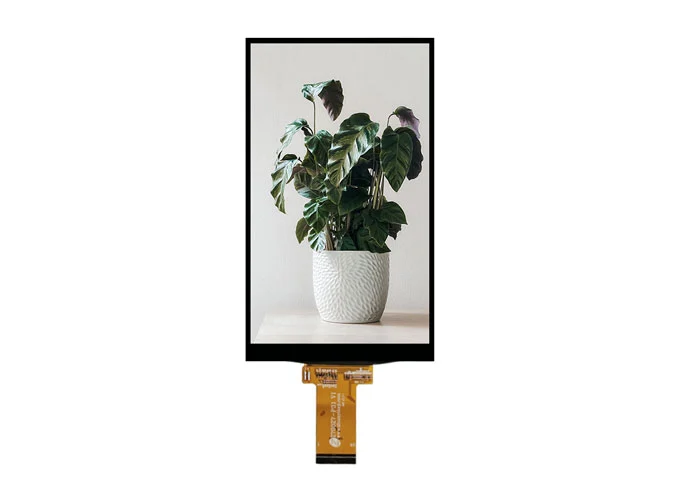

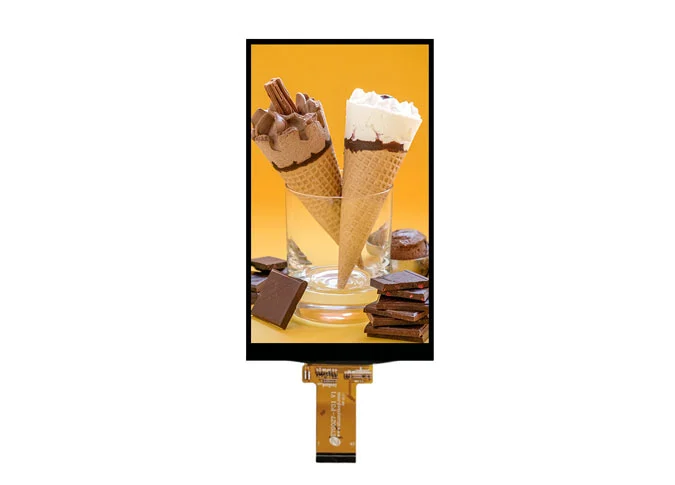

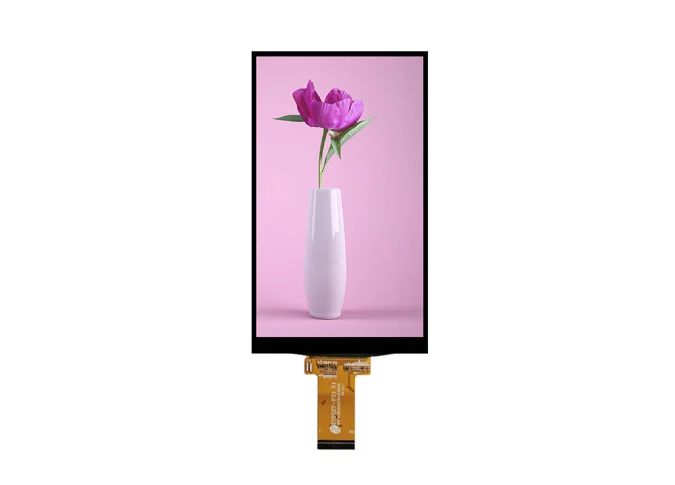

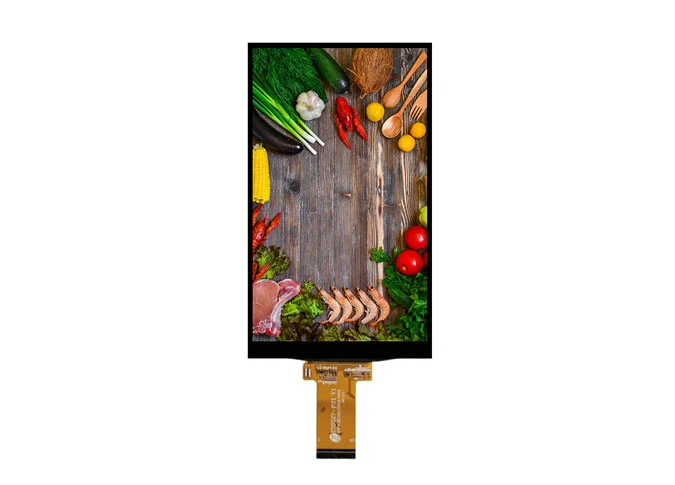

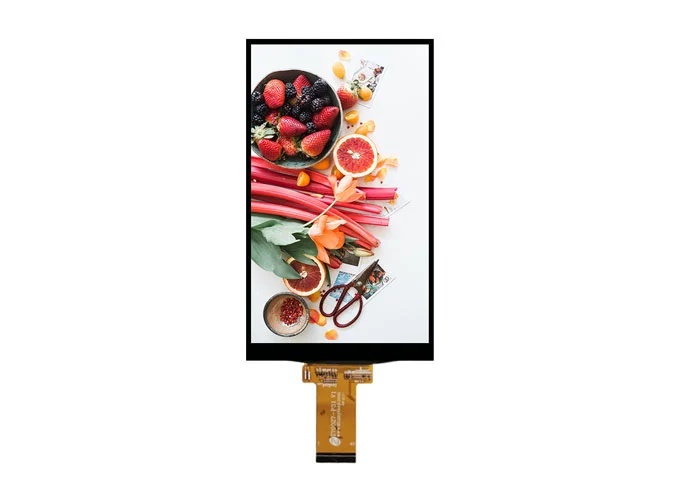

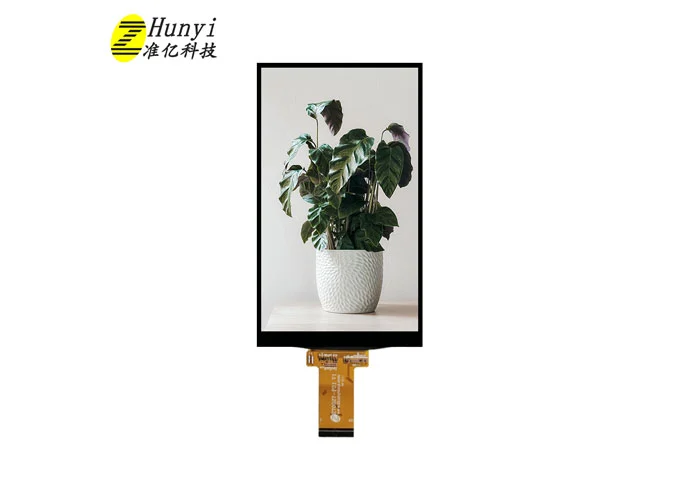

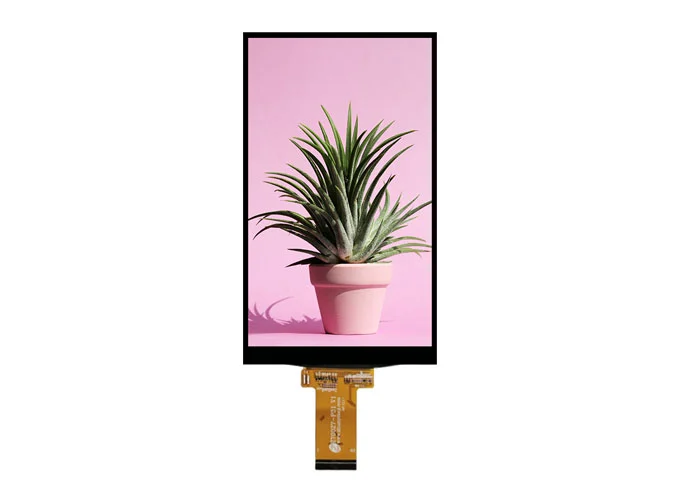

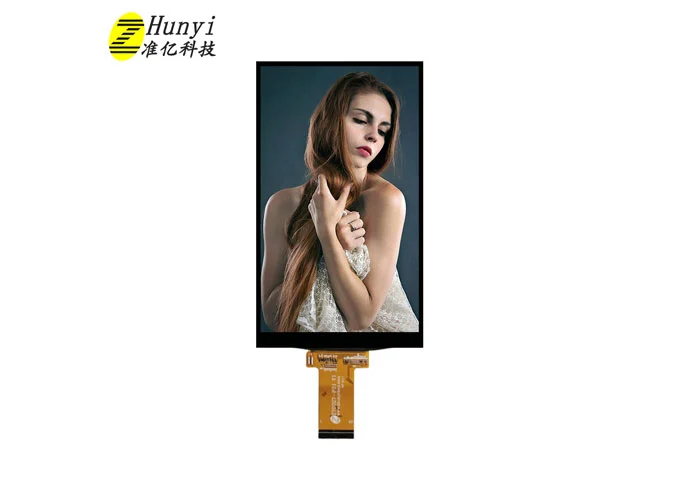

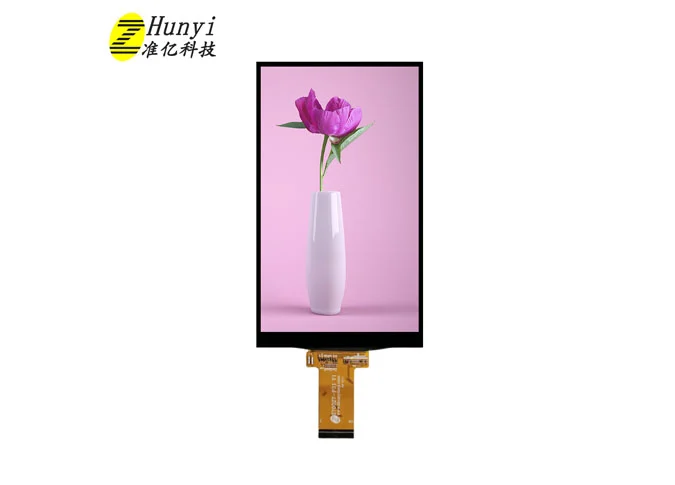

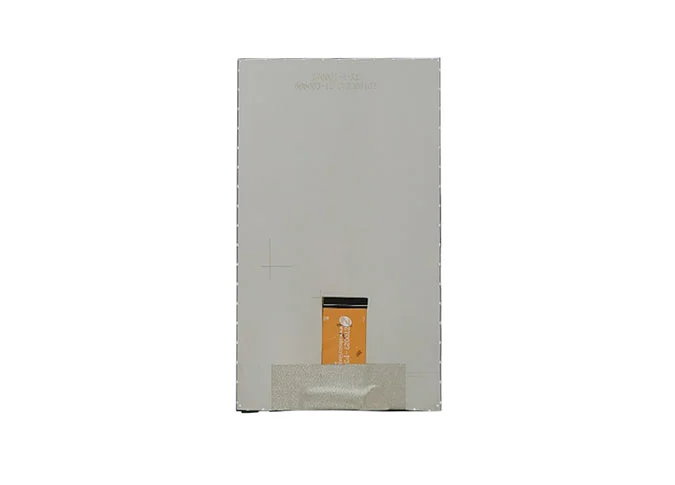

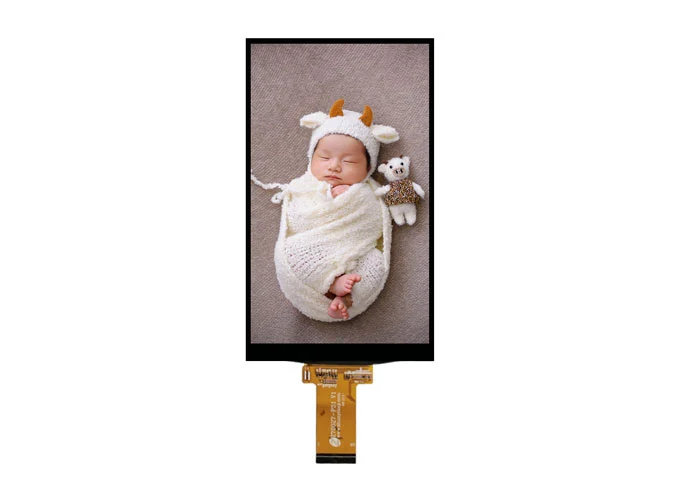

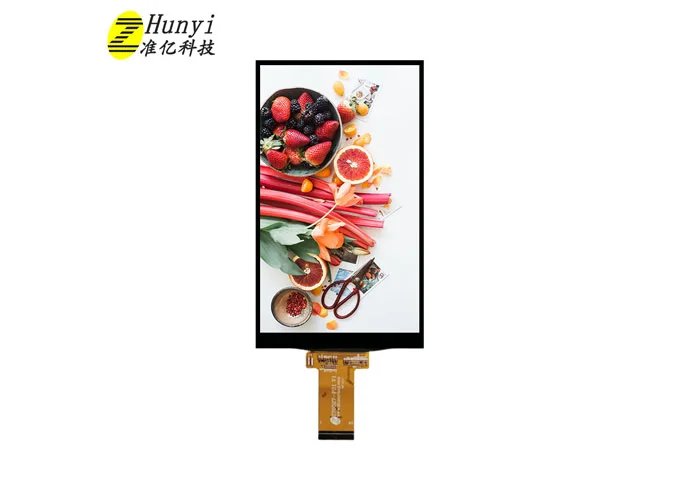

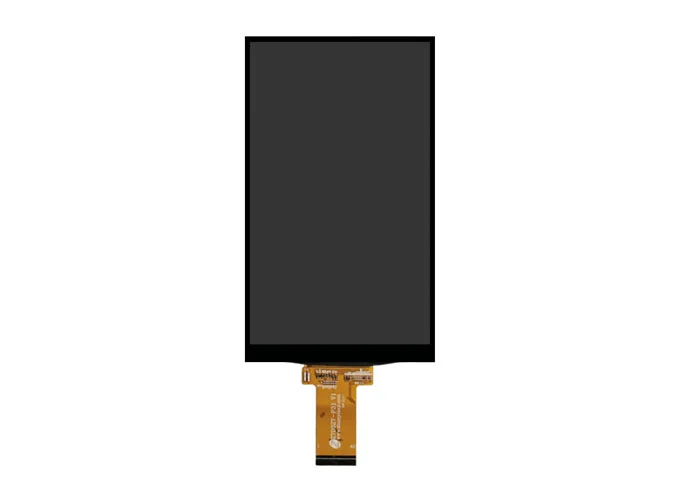

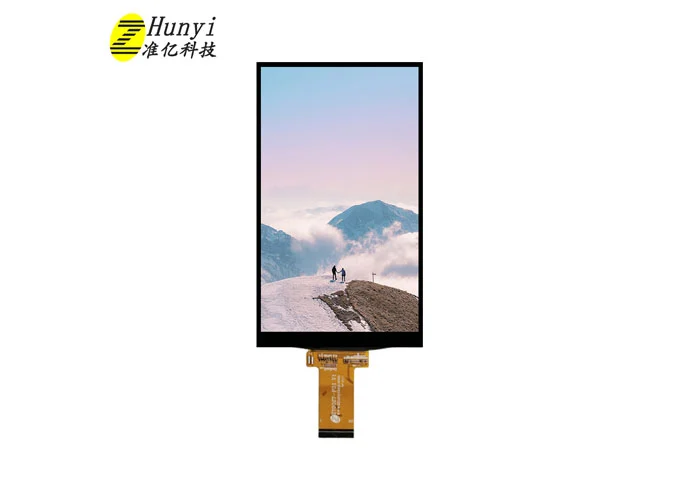

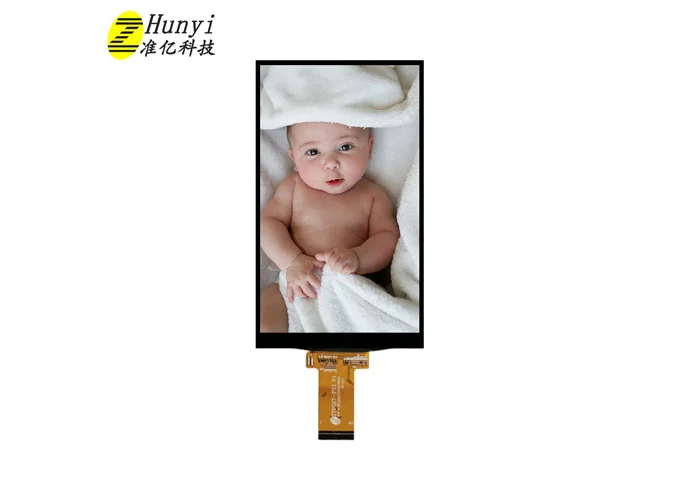

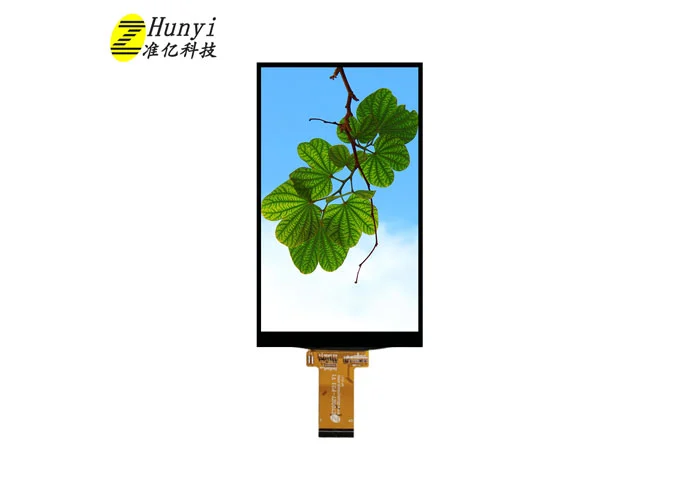

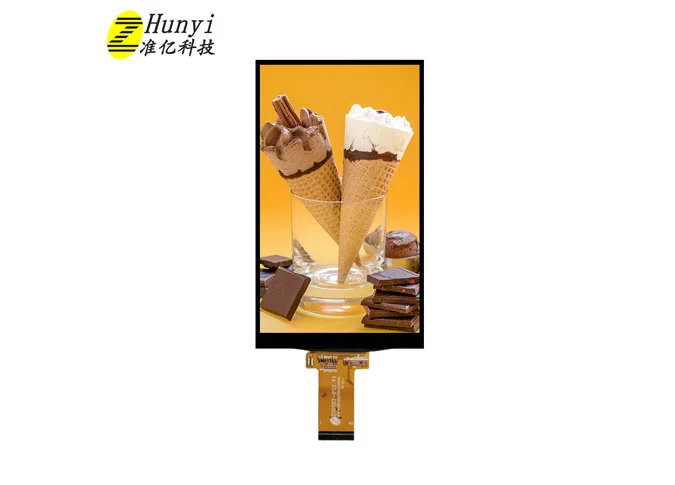

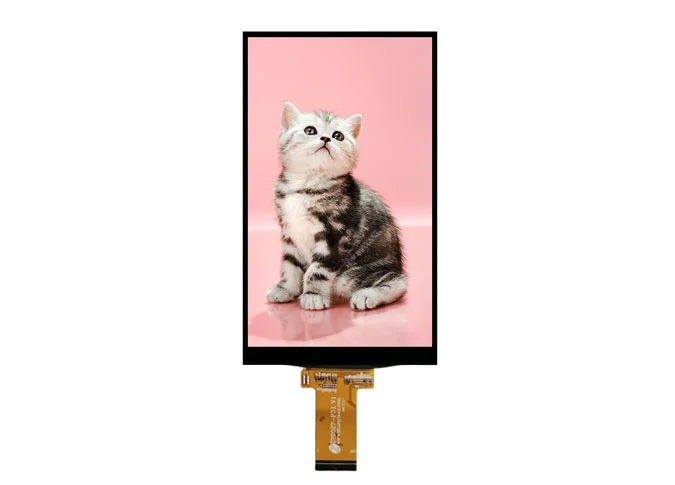

HL070WSCAV019 ist eine farbaktive Matrix-Dünnschicht transistor (TFT)-Flüssig kristall anzeige (LCD) mit einer Auflösung von 600*1024. Durch die IPS-Technik (In-Plane Switching) hat dieses 7 "LCD-Modul einen größeren Blickwinkel. Dieses LCD-Display ist eingebauter OTA7290B-C Treiber IC. Dieses a-Si TFT LCD-Modul kommt mit MIPI-Schnitts telle, 350cd/m² Helligkeit.
Wenn Sie spezielle Anforderungen haben, wie Antriebs-IC-Schnitts telle, FPC, Touch-Panel, Helligkeit, Farbe, Hintergrund beleuchtung usw., können wir zur Verfügung stellenChina TFT LCD-Display-ModulFür dich.
Als einChina LCD-Modul Hersteller, Unsere Fabrik führen ISO 9001: 2015 und IATF16949: 2016 Qualitäts standards ystem streng, alle LCD-Display bestanden ROHS, REACH-Zertifizierung.
Der 7 ZollChina TFT touchscreenIst weit verbreitet in medizinischer, visueller Türklingel, Verkaufs automat, Lernmaschine, Ventilator, Oszilloskop, Küche, Haushalts gerät, QRcode-Scanner, Smart Home, Industrie, Handheld, Outdoor, HMI, E-Bike, Fahrzeug, Projektor, 3D-Drucker, Audio gerät, Roboter, elektrische Waage, Navigation, Aufzugs werbung usw.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.0 | inch |
2 | Display Resolution | 600 (H) × RGB × 1024 (V) | pixels |
3 | Pixel Pitch | 49.6 (H) × 148.8 (V) | um |

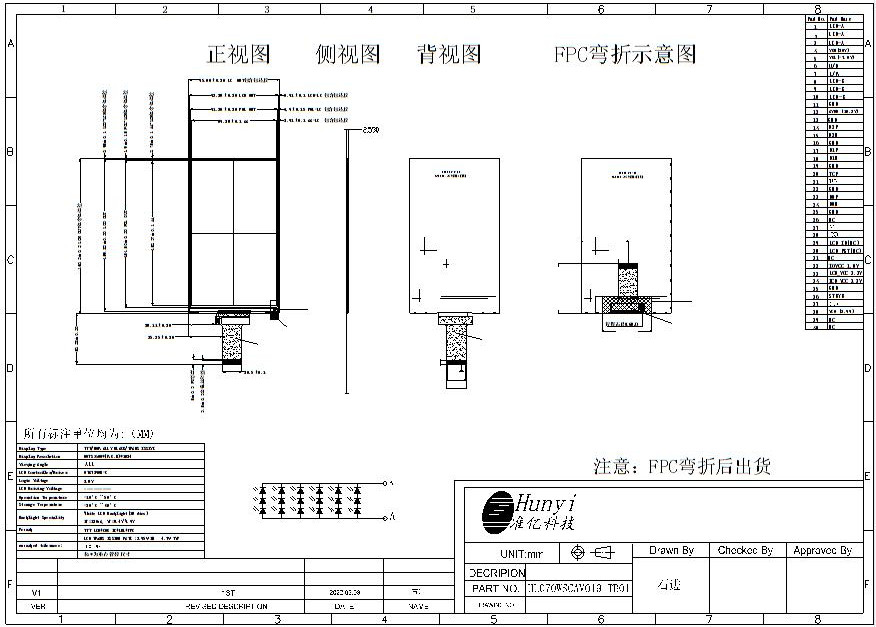

4 | LCM Outline Dimension (Without FPC) | 94.94 (W) ×163.24 (H) ×2.51 (T) | mm |
5 | LCD Outline Dimension | 93.28 (W) × 159.82 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 89.28 (W) ×152.37 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | OTA7290B-C | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.7% Min: 3.95% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |
14 | FPC Version | HL070WSCAV019-TB01 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -10°C~ 60°C | - |
17 | Storage Temperature | -20°C~ 70°C | - |
18 | Backlight Arrangement | LED/3 Series 6 Parallel (18 lights in total) | - |
19 | Luminance | 340 | nit |
20 | Weight | 0.080 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-3 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
4 | VGH | Positive gate driver output voltage level (20V) |
5 | VGL | Negative gate driver output voltage level (-7V) |
6 | U/D | U/D PIN |
7 | L/R | L/R PIN |
8-10 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
11 | GND | Ground |
12 | AVDD | Input Power (10.3V) |
13 | GND | Ground |
14 | D2P | Positive MIPI differential data input |
15 | D2N | Negative MIPI differential data input |
16 | GND | Ground |
17 | D1P | Positive MIPI differential data input |
18 | D1N | Negative MIPI differential data input |
19 | GND | Ground |
20 | CLKP | Positive MIPI differential CLOCK input |
21 | CLKN | Negative MIPI differential CLOCK input |
22 | GND | Ground |
23 | D0P | Positive MIPI differential data input |
24 | D0N | Negative MIPI differential data input |
25 | GND | Ground |
26-27 | NC | No Connection |
28 | GND | Ground |
29 | LCD_ID (NC) | LCD ID PIN (NC) |
30 | LCD_RST (NC) | LCD Reset PIN (NC) |
31 | NC | No Connection |
32 | IOVCC | I/O POWER SUPPLY (1.8V) |
33-34 | VCC | POWER SUPPLY (3.3V) |
35 | GND | Ground |
36 | STBYB | Standby mode PIN |
37 | GND | Ground |
38 | VCOM | Common Voltage (3.99V) |
39-40 | NC | No Connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
